内燃机剖分式连杆总成三维结构设计

　　该连杆作为内燃机曲柄连杆机构的核心传动构件，承担着将活塞往复直线运动转化为曲轴旋转运动的动力传递职能，在整机运行周期内持续承受交变的气体爆发压力、往复惯性力与旋转离心载荷，其结构合理性直接决定发动机的动力输出效率、运行可靠性与服役寿命。从实际装机场景来看，这类连杆广泛适配中小排量往复式内燃机，覆盖乘用车汽油机、轻型商用车柴油机、小型工程机械动力单元以及固定式发电机组动力端，在整机装配流程中，连杆小头通过活塞销与活塞组件铰接，大头采用剖分式结构与曲轴连杆轴颈配合，杆身贯穿气缸体内部的运动空间，全程随曲轴转角做高速复合平面运动，工作环境处于高温润滑、高频交变载荷的严苛工况下。

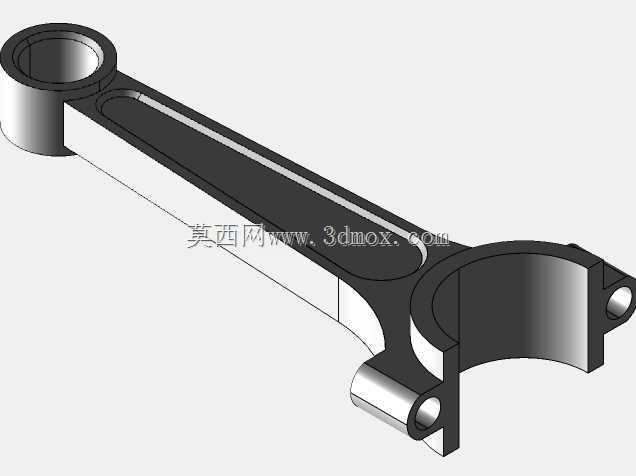

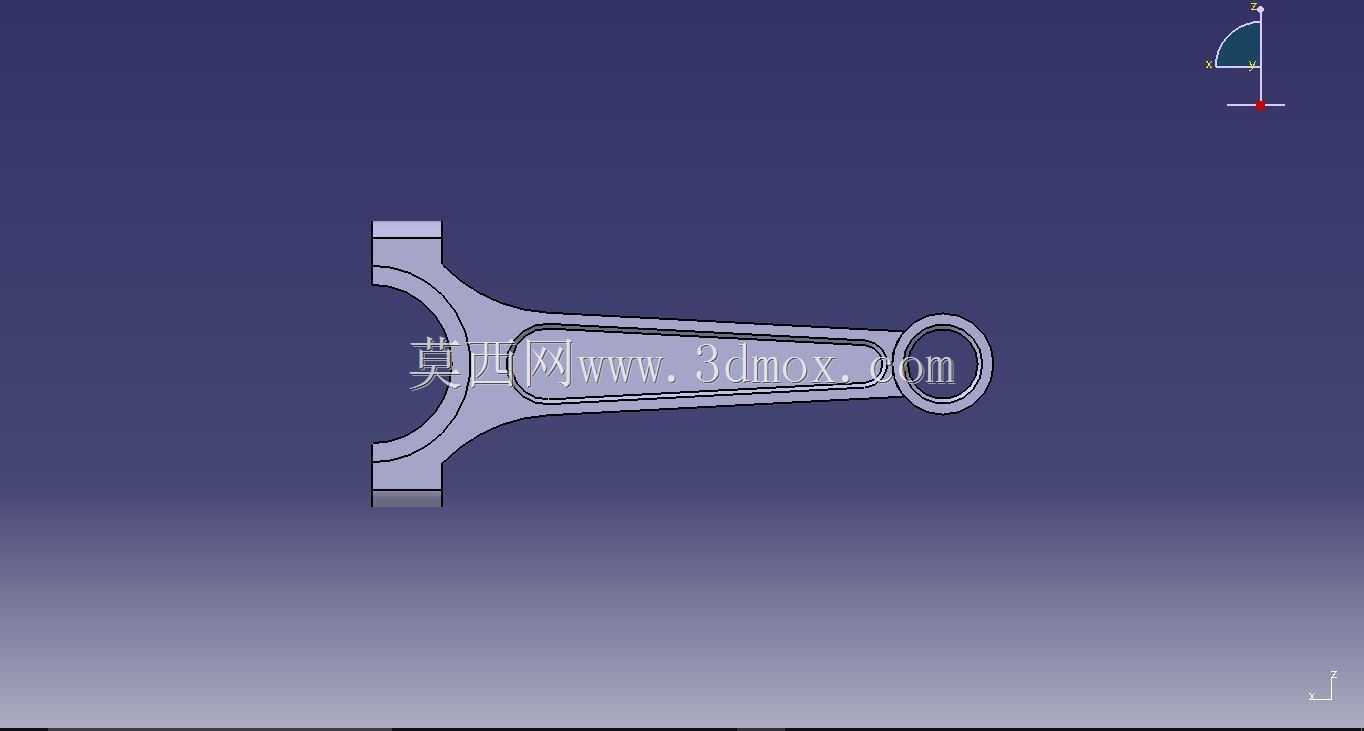

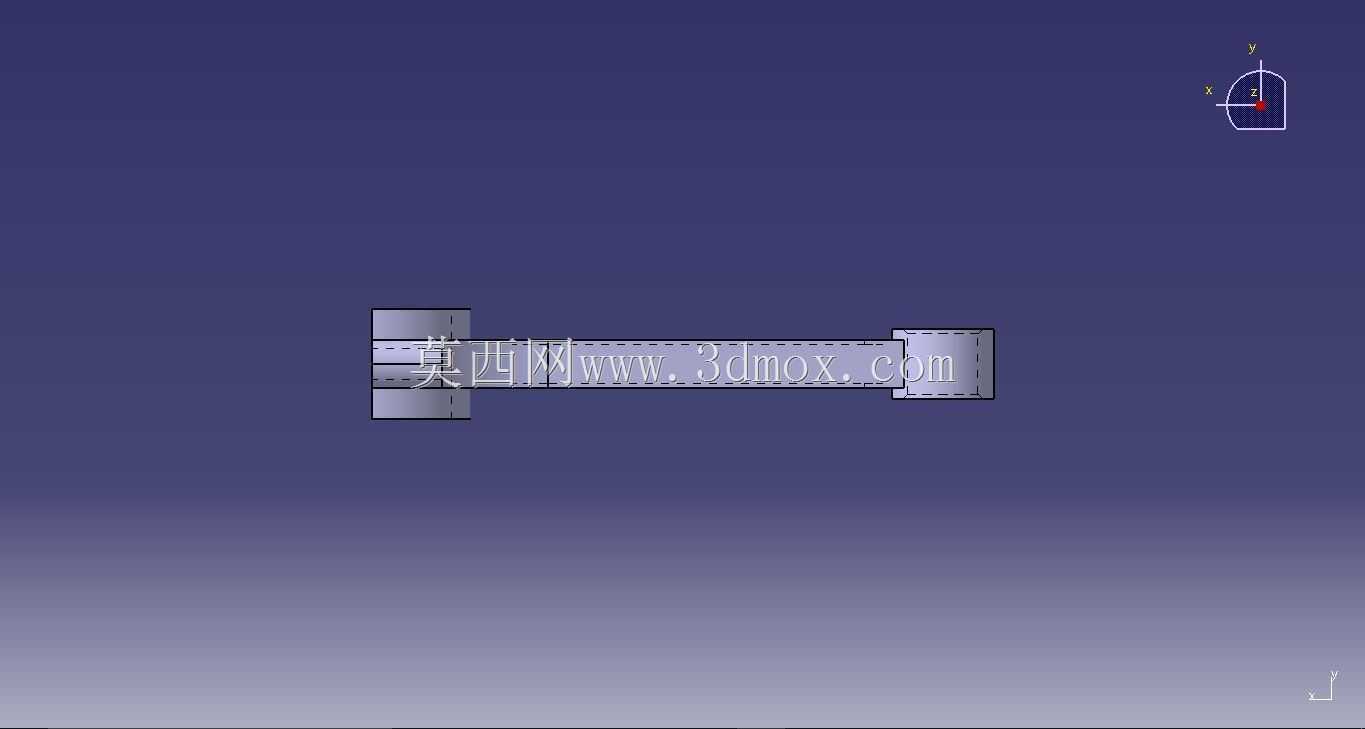

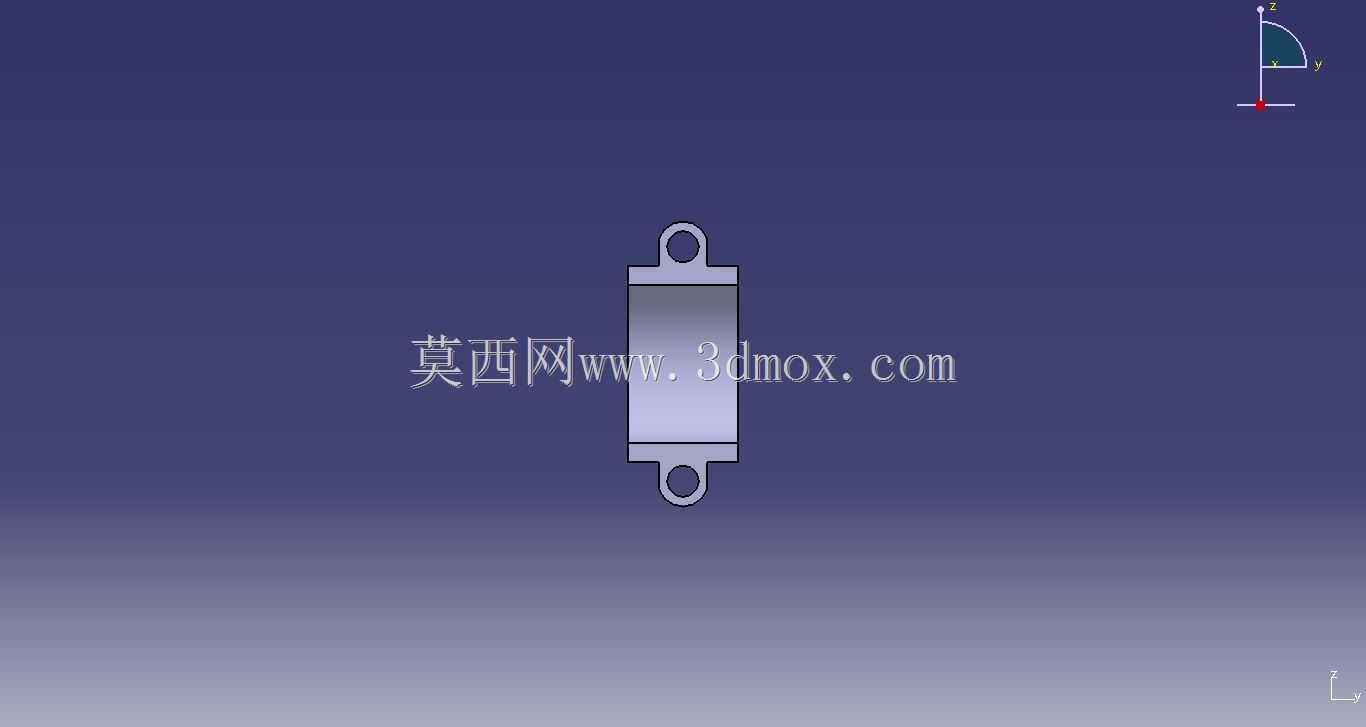

　　在结构功能设计层面，该模型完整还原了连杆的全部功能特征：小头端为整体式整圆环形结构，内孔用于压装衬套，为活塞销提供回转支撑，环体外侧做了加厚过渡处理，分散活塞销传递的集中载荷；杆身采用长条形工字形截面构型，这一设计是动力连杆长期工程优化的结果——在同等截面积、同等重量的前提下，工字形截面的抗弯截面模量远高于矩形或圆形截面，可在严格控制连杆往复运动质量的前提下，大幅提升杆身沿摆动平面的抗弯刚度，同时兼顾垂直摆动平面方向的抗失稳能力，杆身表面沿长度方向设置的凹槽结构，既可以进一步剔除非承载区域的冗余材料、降低往复惯性力，也可作为润滑油导流通道，将曲轴轴颈处飞溅的润滑油导向小头衬套摩擦副，保障活塞销的润滑冷却。大头端采用斜剖分式分体结构，连杆盖与杆身通过两侧的螺栓孔完成锁紧配合，剖分面结合定位结构保障大头孔合圆后的形位精度，大头内孔用于装配轴瓦，与曲轴连杆轴颈形成滑动摩擦副，两端的螺栓凸台经过加厚处理，承担连杆螺栓的预紧载荷，避免螺栓孔周边出现应力集中开裂。

　　建模过程中严格遵循实际零件的加工与装配边界：小头孔与衬套采用过盈配合设计，建模时预留合理的压装公差带；大头合孔后需与轴瓦形成间隙配合，剖分面处预留轴瓦定位唇的安装空间，杆身与大小头的过渡位置全部采用大圆角平滑过渡，从根源上规避机加工后热处理环节的应力集中风险。外形尺寸方面，连杆整体长度匹配对应发动机的曲柄半径与活塞压缩高度，小头外径小于活塞内腔的销座间距，保障活塞运动到下止点时连杆小头不会与活塞内腔发生运动干涉；大头外径需小于气缸体的缸孔内径，保证发动机装配时连杆组件可从缸孔上方顺利穿入曲轴箱；杆身两侧轮廓与气缸体内壁、曲轴平衡块之间预留足够的运动间隙，在曲轴全转角行程内不会出现擦碰；连杆螺栓的安装孔位置、凸台高度严格匹配装机时的扳手操作空间，保证线下装配时套筒可顺利伸入完成扭矩锁紧。

　　从工程校验维度来看，该三维结构完整保留了连杆所有载荷传递路径：活塞承受的燃烧压力经活塞销传递到连杆小头，沿工字形杆身向下传导至大头，再通过轴瓦传递给曲轴，整个传力路径连续无突变截面；模型中各部位的壁厚分配完全贴合实际载荷分布，大小头承压区域壁厚最大，杆身腹板厚度根据惯性力载荷做梯度优化，非承载区域的材料全部去除，最终实现构件强度、刚度与运动质量的最优平衡，可直接用于后续的有限元交变应力分析、运动学干涉校核以及机加工工艺路线编制。
