巴哈越野赛车防滚车架钢管桁架结构

　　这套钢管桁架式车架是巴哈越野赛事整车的承载核心，所有动力总成、悬架摆臂、转向机构、座椅约束系统、燃油箱以及车身覆盖件都要以它为基准完成定位安装。在越野工况下，车架要同时承受飞跳落地的垂向冲击、单侧过坑的扭转载荷、急加速急制动的纵向力以及转向侧倾带来的横向弯矩，因此管架的节点布置和管径选择直接决定整车的操控响应与生存空间。

　　从结构思路上看，主环采用大口径钢管围成乘员舱后部的封闭轮廓，前环向车头方向延伸并通过斜撑与主环顶部相连，形成侧向防侵入的基本骨架。顶部纵梁把前后环串联起来，保证翻车时顶盖区域不发生塌陷。底盘部分由左右两根主纵梁和若干横梁组成，横梁位置对应发动机悬置、后摇臂铰接点以及前部悬架安装点，让集中载荷能够通过多根支管分散到整个桁架，而不是压在单一管段上。

　　建模时先按人机工程确定座椅靠背角、方向盘位置、踏板行程和头盔安全间隙，再反推防滚环的内廓尺寸。乘员两侧预留足够的肘部和肩部活动空间，主环立柱与座椅靠背之间保留约束系统安装余量。车头段管梁向内收窄，给转向轮跳动和半轴摆动让出边界；车尾段则围绕后悬架摇臂支点布置交叉斜撑，避免动力输出时尾部出现菱形变形。

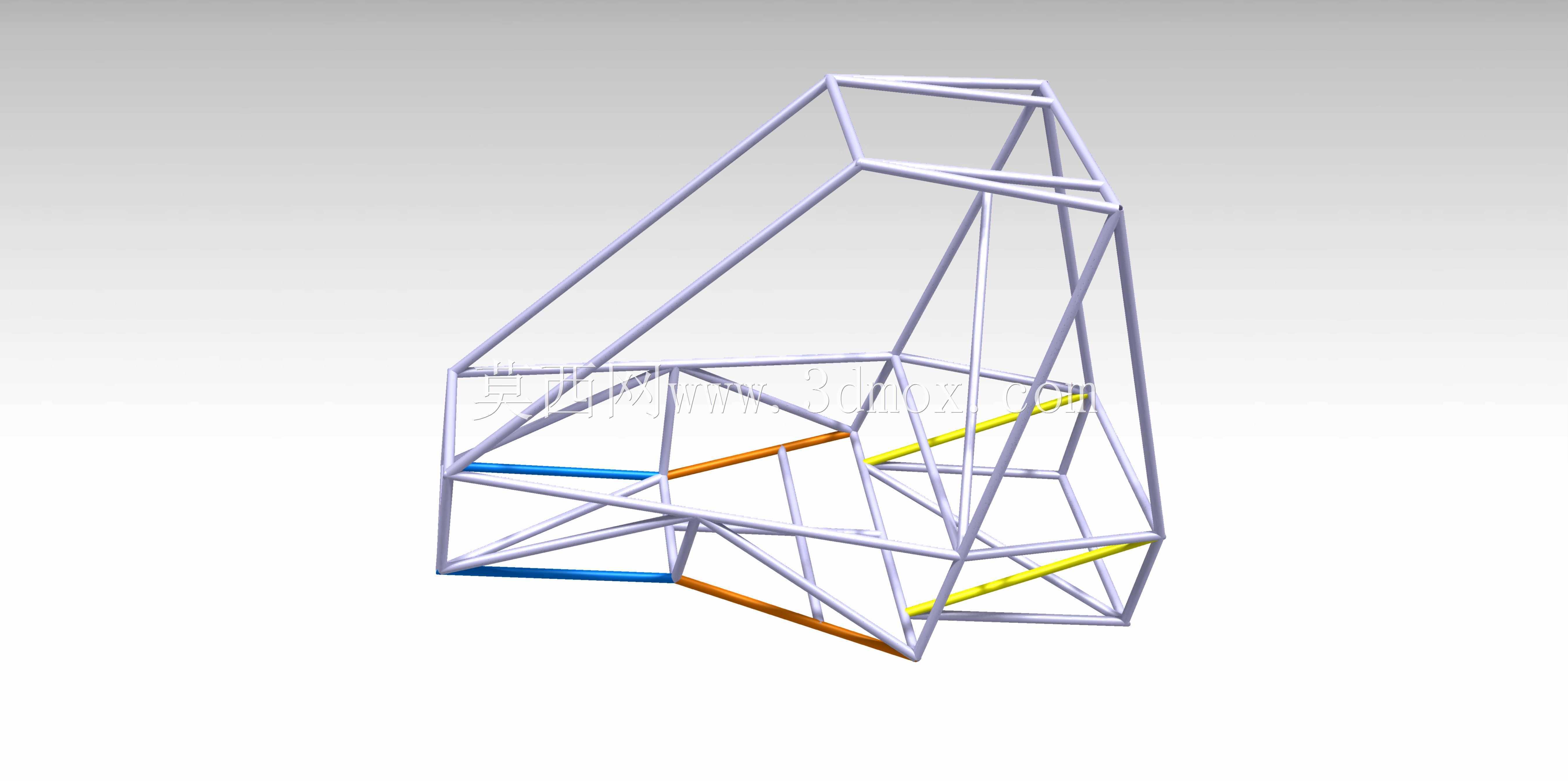

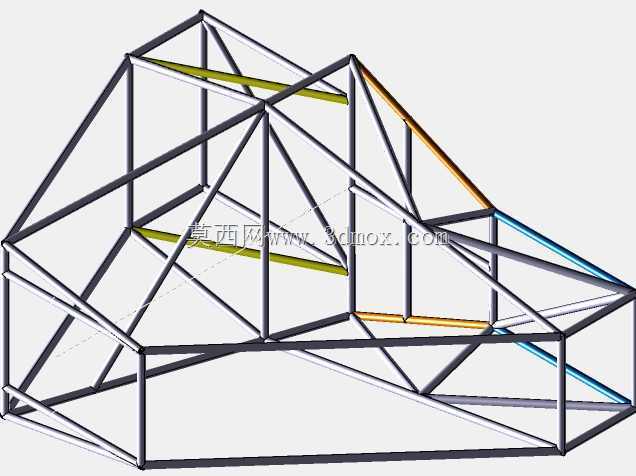

　　节点处理遵循管管相贯的焊接原则，所有支管端部都按主管外圆做相贯线切口，使焊缝沿圆周连续贴合。高应力区如主环与底盘纵梁交接处、悬架硬点附近，采用多管汇交并增加三角形斜撑，把弯矩转化为杆件的拉压受力。低载荷区域则适当减小管径或拉长节间，在刚度和重量之间取得平衡。图中不同颜色的管段可用于区分规格、装配分组或制造批次，便于下料和弯管工序核对。

　　安装边界方面，车架前部需要留出前轮最大转角与跳上跳下的运动包络，转向器和摇臂固定座焊接在预设加强板上；中部地板横梁决定座椅滑轨和安全带锚点位置，锚点必须落在能直接传力的管节点上；后部围绕发动机和变速器布置悬置支架，排气走向与油管布线沿纵梁内侧固定，远离热源和飞溅泥沙。

　　在实际赛事场景中，这类防滚架还要配合碰撞维修便利性考虑——易损的前端管段可设计成便于切割更换的分段结构，主环则尽量保持完整连续。三维建模阶段把整车硬点、悬架行程、轮胎包络和驾驶员模型一并装配检查，能在弯管焊接前发现干涉问题，减少试制返工。整体结构强调传力路径清晰、节点封闭可靠、乘员舱刚性优先，是巴哈赛车从设计图纸走向场地竞技的关键基础。
