商用车HCV仪表板总成三维结构

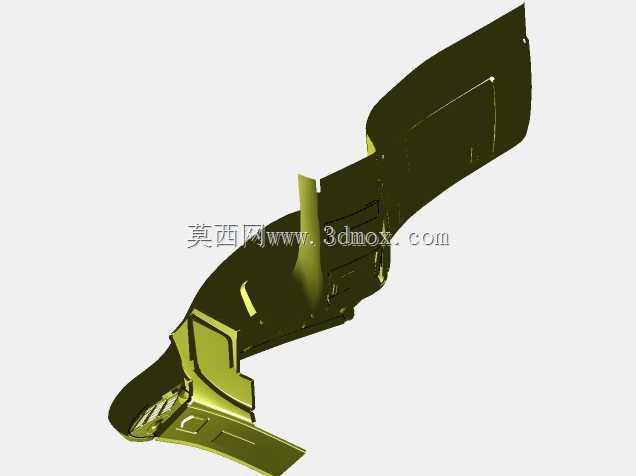

　　该仪表板结构面向商用车驾驶舱内部布置，属于乘员舱前部核心覆盖与承载构件，建模时围绕驾驶员操作视野、中控区域布局、副驾侧防护以及周边线束、风道、仪表安装空间展开。构件整体呈长条形横向延伸，曲面随驾驶室前围轮廓变化，左侧靠近转向柱区域预留下沉与避让空间，中部形成仪表与中控安装的承载面，右侧向副驾位置连续过渡，背面布置加强筋、安装柱、卡扣座与局部连接结构，用于和车身横梁、侧围支架及相关内饰件配合。

　　从实际使用场景看，仪表板不仅承担外观覆盖作用，还要在车辆长期振动、温差变化和频繁操作条件下保持形位稳定。驾驶员侧需要组合仪表、转向管柱护罩、开关面板等部件的安装边界，中控区域要考虑影音控制、空调调节、储物空间以及检修开口，副驾侧则需兼顾腿部空间、碰撞缓冲和内饰观感。模型中曲面转折较多，边缘翻边和内部加强结构分布在受力集中位置，能够反映注塑仪表板从外观面到背部支撑的典型设计方式。

　　外形布置上，该件横向跨度覆盖驾驶舱主要宽度，前后方向受前围板、风窗下沿和乘员膝部空间共同约束。前部贴合风窗下沿与前围内饰过渡，下部需要给线束、空调风道、踏板及转向机构留出间隙；背面的柱状安装位用于螺钉或卡扣连接，位置不能与仪表横梁、管梁支架发生干涉。建模过程中需重点控制主断面的连续性，保证A面曲率过渡平顺，同时在背部设置合理的筋条高度和间距，避免因壁厚不均导致成型缩痕或装配后翘曲。

　　设计思路上，仪表板外观面与功能结构分区明确。可见区域强调大面光顺、分缝均匀和边缘圆角一致；不可见区域则通过网格状加强筋、局部加厚座、定位销孔和卡扣槽提升刚度。转向柱周围的开口需根据管柱摆动角度、调节行程和护罩装配关系确定，不能只按静态位置取间隙。中控安装面要保留主机、控制面板、空调出风口等部件的固定点，背部还要考虑接插件插拔空间和线束走向。副驾侧若集成储物盒或安全气囊相关区域，其安装平面、加强框和连接孔位都需要与周边系统协同校核。

　　在装配边界方面，仪表板与前风窗、侧门护板、中央通道、地毯及前围隔热垫均存在相邻关系。上端沿风窗下沿形成遮挡，两侧与A柱内饰板衔接，下端压接地毯或过渡到中控通道，这些位置对间隙、面差和装配顺序要求较高。模型中的翻边、卡槽和固定柱可用于检查零件从驾驶舱前门或工装工位送入后的定位过程，也能辅助判断螺钉紧固工具是否具有操作空间。对于结构工程师而言，此类模型的价值不只在外观展示，更在于通过三维曲面和实体特征还原仪表板在整车中的空间占位、连接方式和成型约束，为后续 Detailed Design、干涉检查、模具拆分及样件试制提供直接依据。

　　工程校核时还需关注材料壁厚与刚度之间的平衡。仪表板通常为大面积薄壁塑件，外形曲面大、开孔多、背部附加结构复杂，若加强筋布置不足，车辆行驶中容易出现共振或按压变形；若筋位过厚或局部堆积，又会带来表面缩印和冷却周期增加。该结构在弯折区、安装座周边和开口边缘设置加强特征，符合内饰件“外观面控制质量、背面结构保证强度”的设计逻辑。风道、线束和电器件在背部穿行时，还需保留固定卡扣和导向限位，避免装配后摩擦异响。

　　从整车开发流程看，仪表板处于造型、人机、车身、电器和空调系统的交叉位置。驾驶员视野、操作 reach、仪表反光、出风口风向、储物便利性以及维修可达性都会反馈到模型形态上。该三维结构将复杂曲面、安装特征和周边避让关系集中呈现，可用于商用车驾驶舱布置评审、内饰件结构讨论、装配工艺分析以及教学案例拆解，帮助设计人员理解大型内饰覆盖件从概念曲面到可制造结构的转化要点。
