SimsonSR50摩托车湿式多片离合器总成

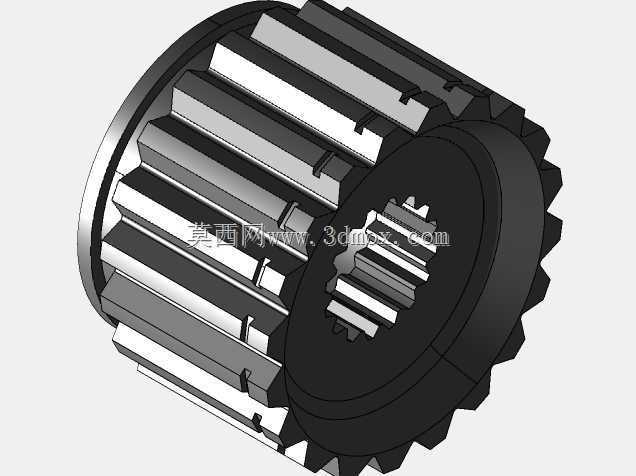

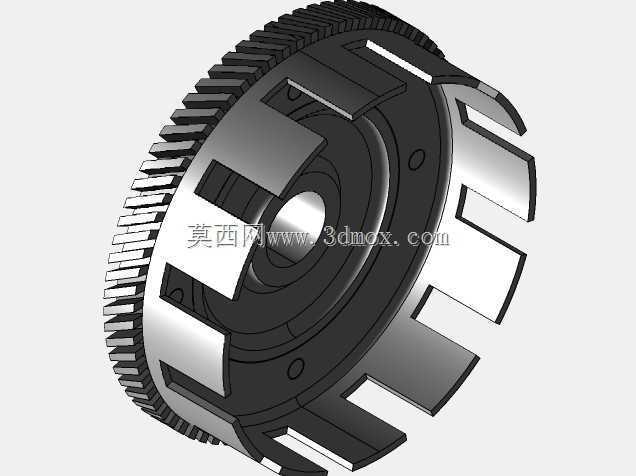

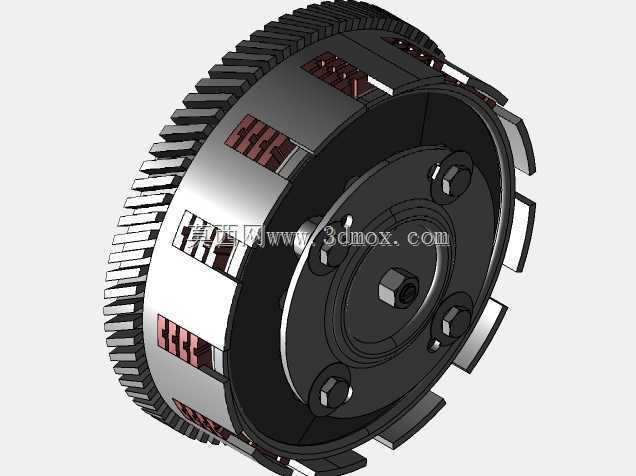

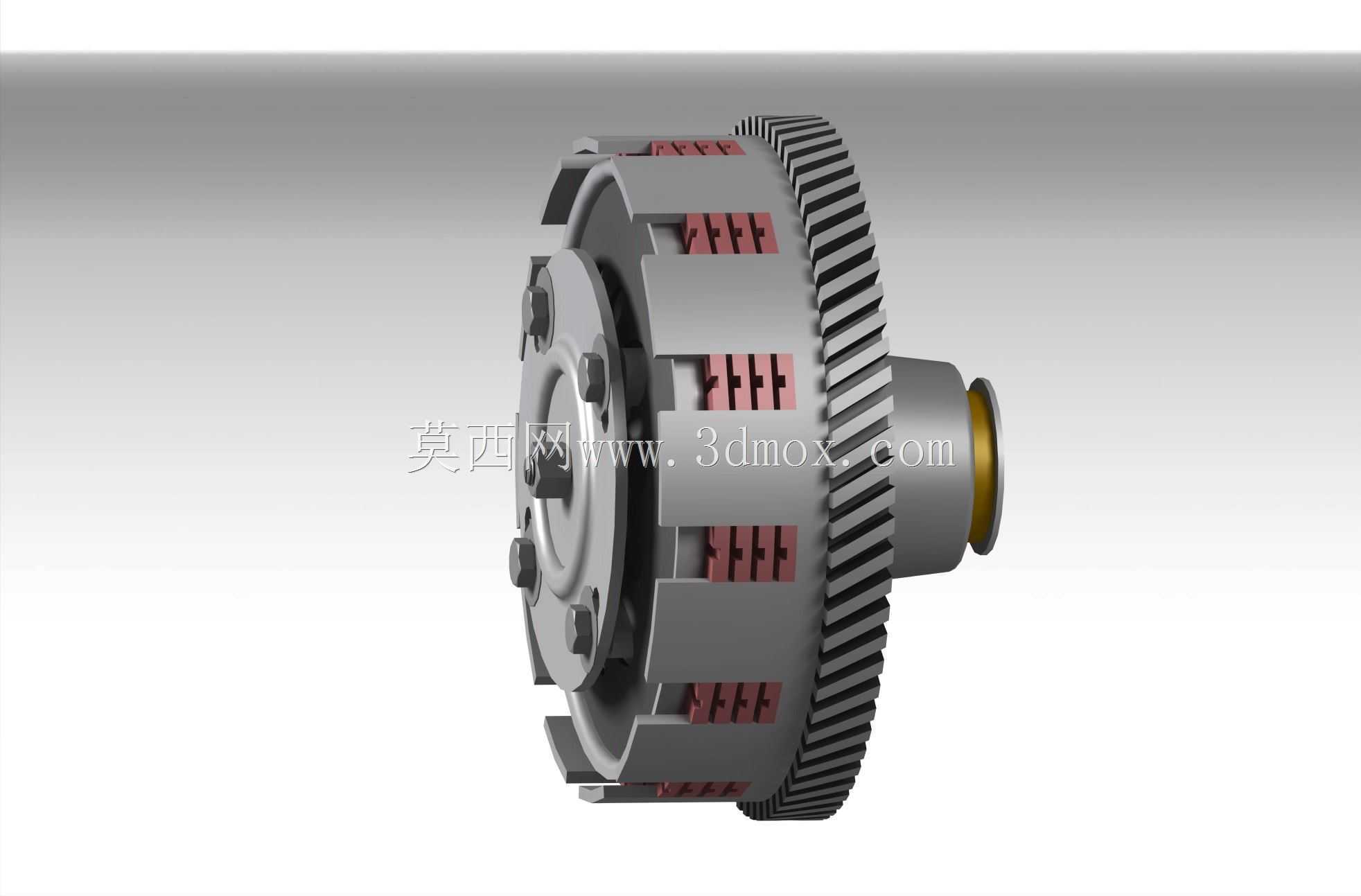

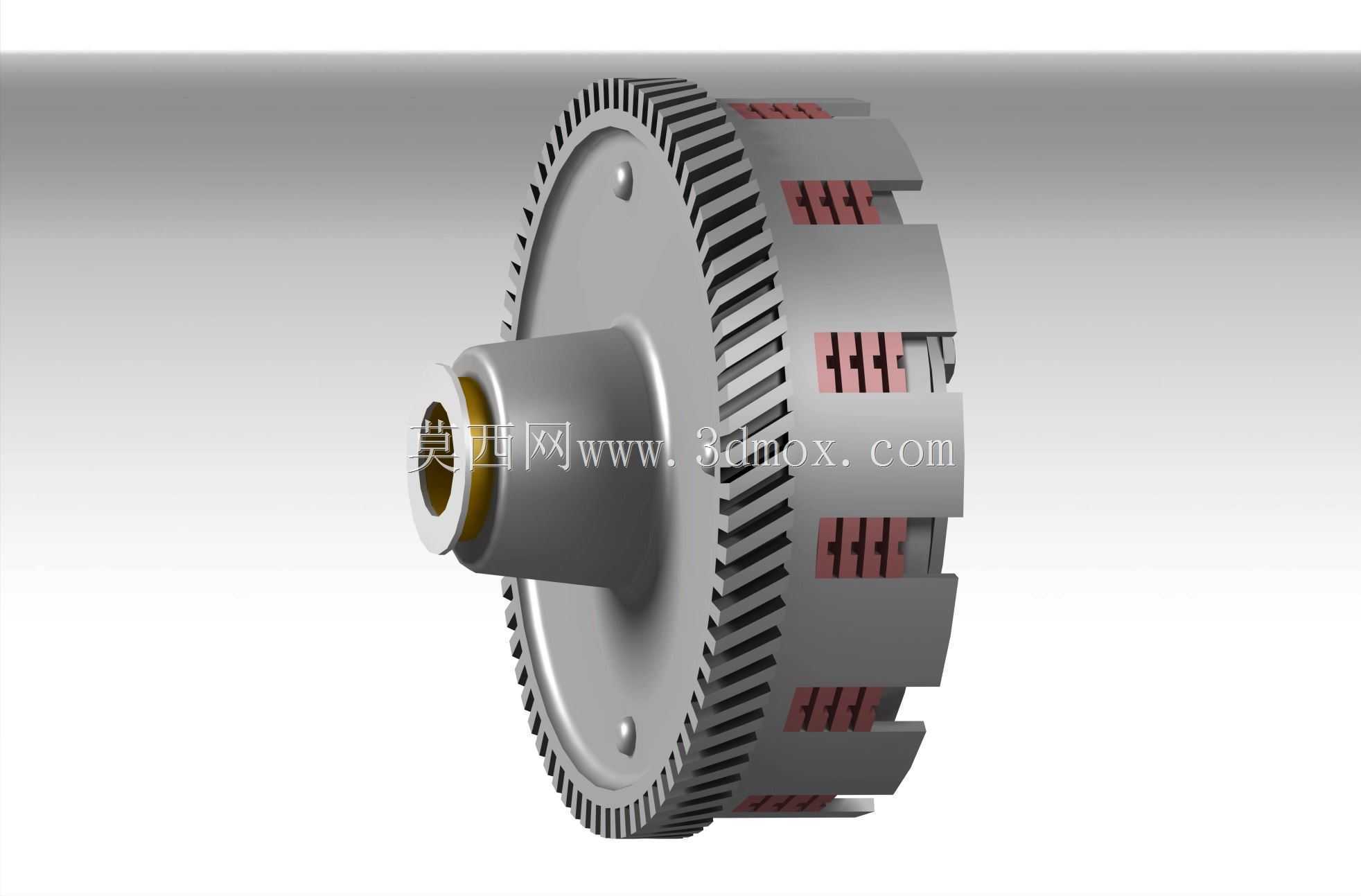

　　这套离合器总成对应Simson SR50系列轻型摩托车的动力切断与接合需求，属于湿式多片摩擦式结构，整体装配在发动机曲轴输出端与变速器输入轴之间，依靠润滑油浸泡摩擦片实现散热、缓冲与平顺传扭。从三维结构上可以清晰看到外围带齿圈的离合器外毂、中心带花键的轮毂、交错叠放的主动摩擦片与从动钢片、周向布置的压紧弹簧以及端部的锁紧与分离机构。外毂外缘加工的大齿圈用于与启动机构或初级传动齿轮啮合，把曲轴动力引入离合器组件；内圈的卡槽与摩擦片外齿配合，带动主动片旋转；中心轮毂通过内花键套在变速器输入轴上，从动片内齿与轮毂外齿啮合，动力路径由此从发动机侧传递到变速机构。

　　在实际骑行工况中，离合器承担起步接合、换挡断扭、过载保护三类核心作用。起步时驾驶员缓慢松开操纵摇臂，分离推力解除，弹簧通过压盘把多组摩擦片逐步压紧，摩擦力矩随压紧力上升而建立，车辆得以平稳起步，避免传动系统受到冲击；换挡瞬间操纵机构推动分离部件，压盘后退，摩擦片之间出现间隙，主动侧与从动侧扭矩中断，变速器齿轮得以无载荷啮合；当后轮遇到突发阻力或发动机转速急剧变化时，摩擦片间的微量打滑还能吸收冲击，保护曲轴、齿轮与链条不被瞬时峰值扭矩损坏。湿式结构的优势在于摩擦片始终浸在机油中，高温被油液带走，磨损碎屑随润滑油循环过滤，接合过程也因油膜的阻尼作用而更加柔和，这也是小排量摩托车长期采用该结构的原因。

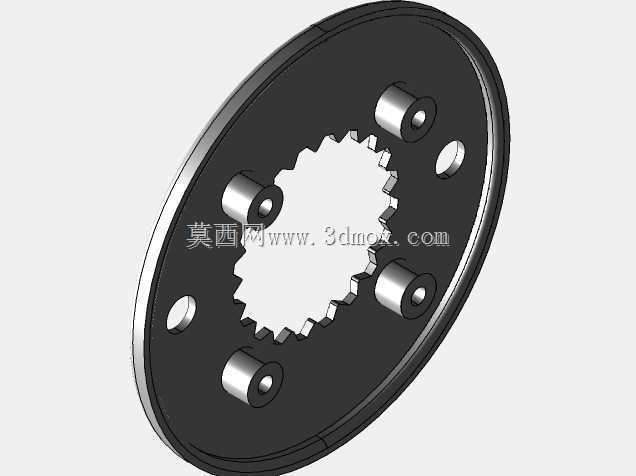

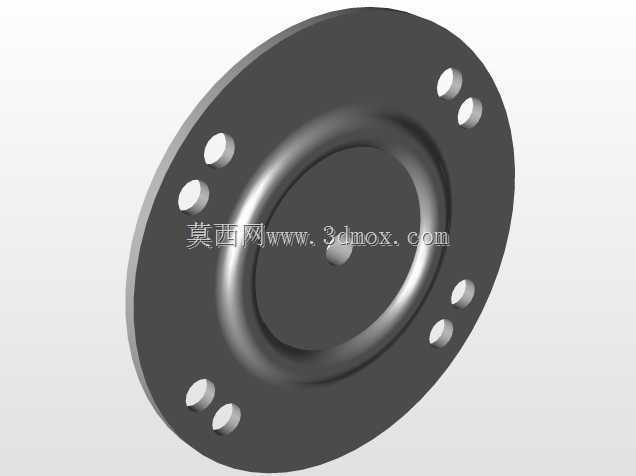

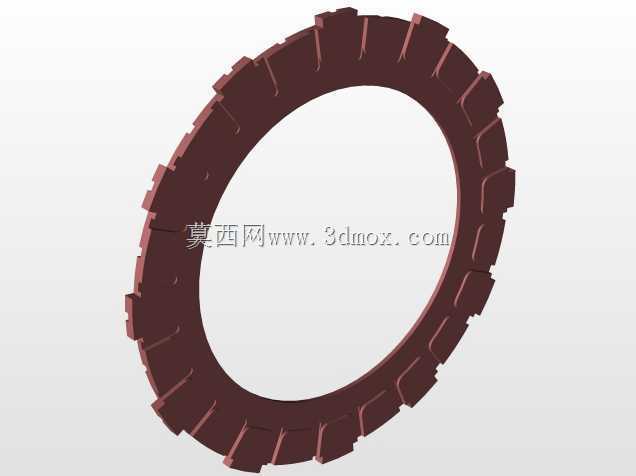

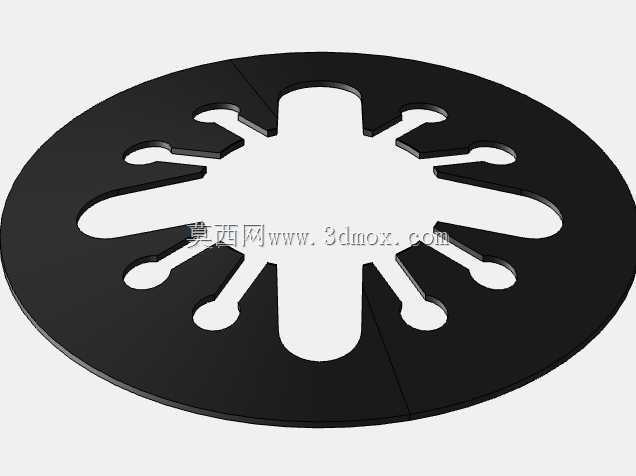

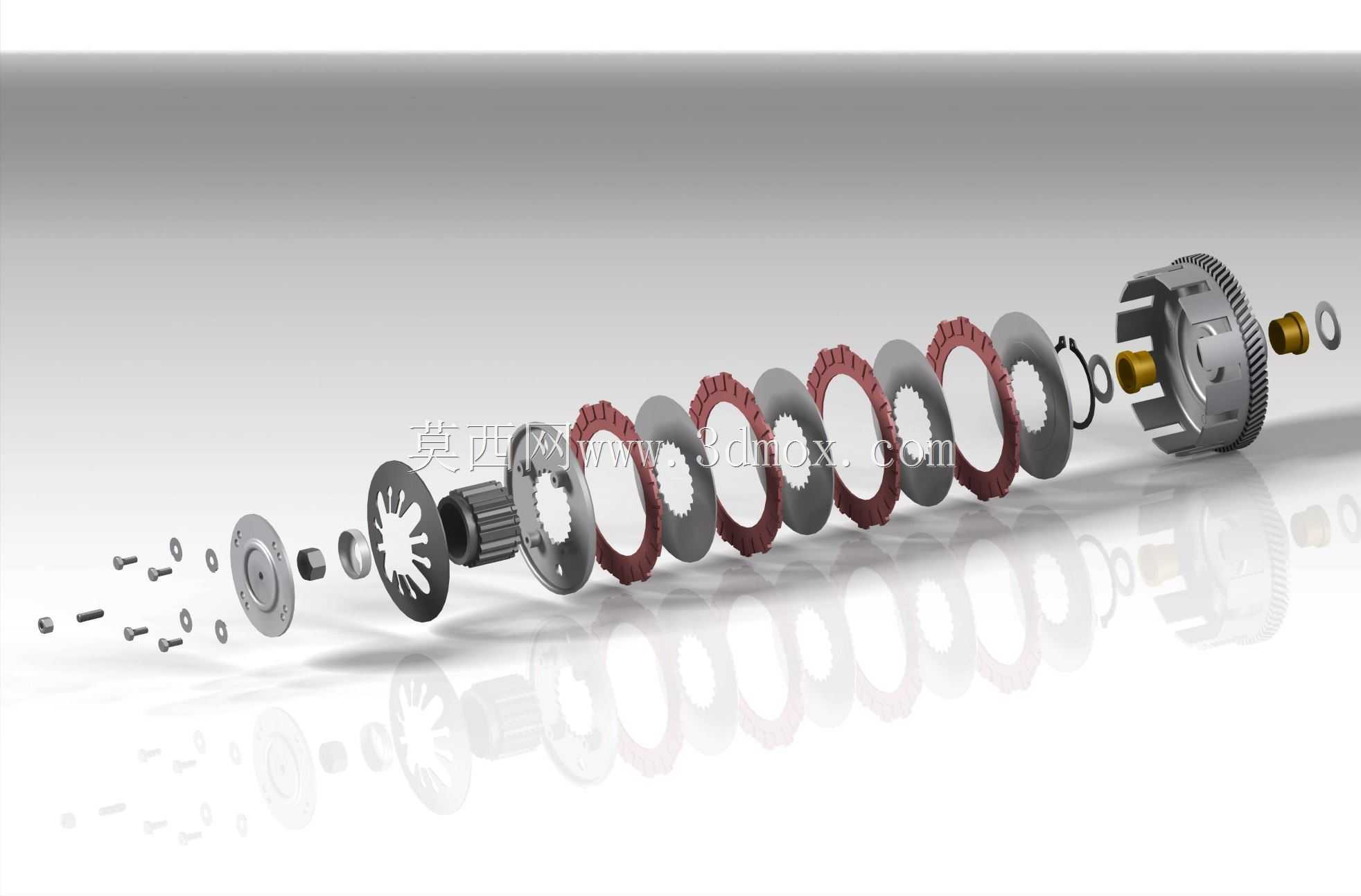

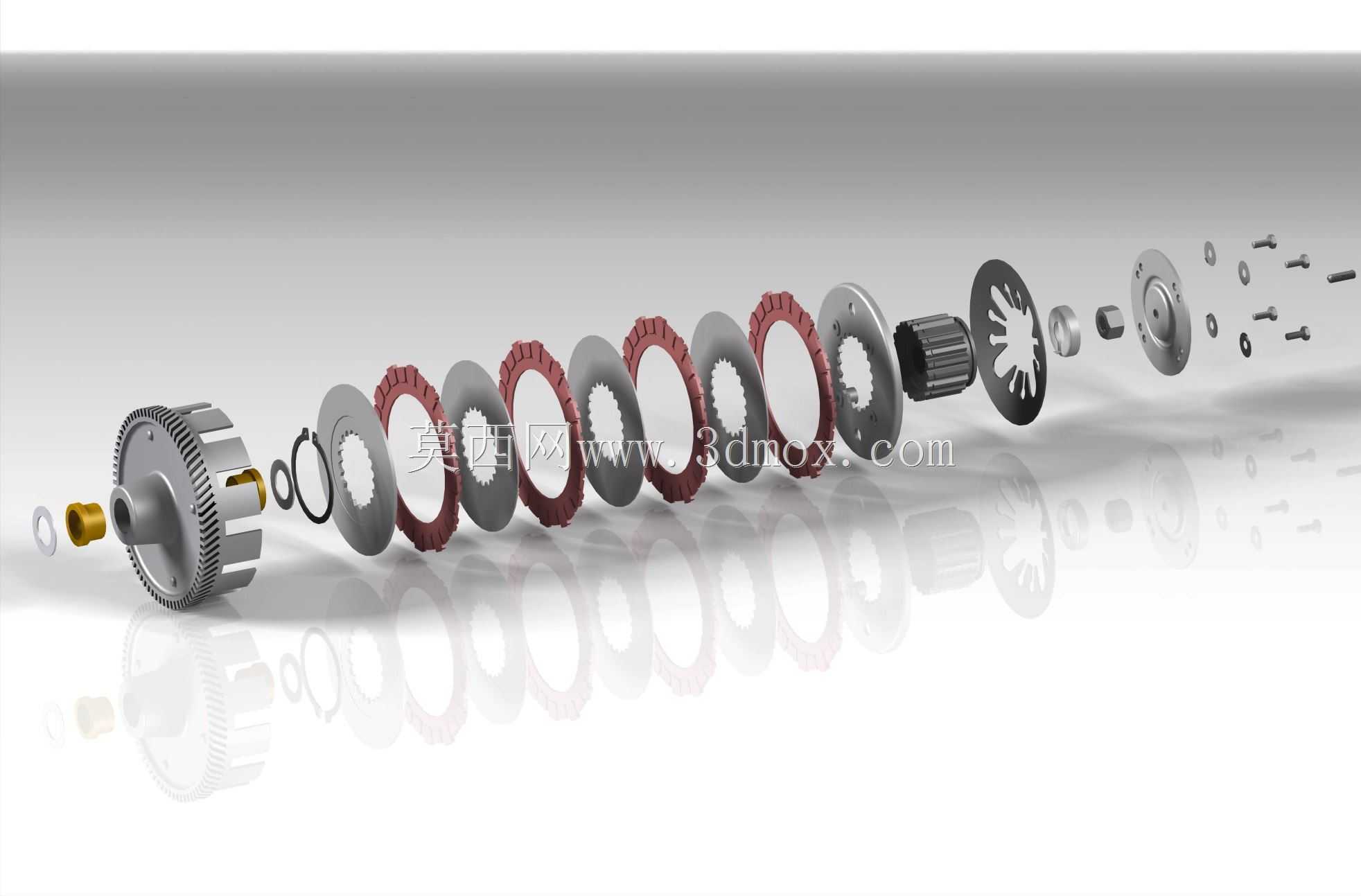

　　设计上需要重点处理几组配合边界。其一是摩擦片的有效摩擦半径与片数，SR50这类小排量机型扭矩有限，采用多片小直径结构可以在有限径向空间内获得足够的摩擦面积，保证传递扭矩储备的同时控制转动惯量；模型中红色部分即摩擦材料衬面，钢片与摩擦片交替排列，叠装厚度由压盘行程和弹簧预紧量共同约束。其二是弹簧的周向均布，多根螺旋弹簧沿压盘圆周布置，使压紧力均匀作用在摩擦片全环面上，避免偏磨和局部烧片；弹簧刚度需要兼顾操纵手感与最大传扭能力，过硬会让离合手柄沉重，过软则高负荷下打滑。其三是花键与卡槽的配合间隙，外毂卡槽、轮毂花键既要保证片组轴向自由滑动，又要控制周向侧隙，减小换向和接合时的敲击噪声。

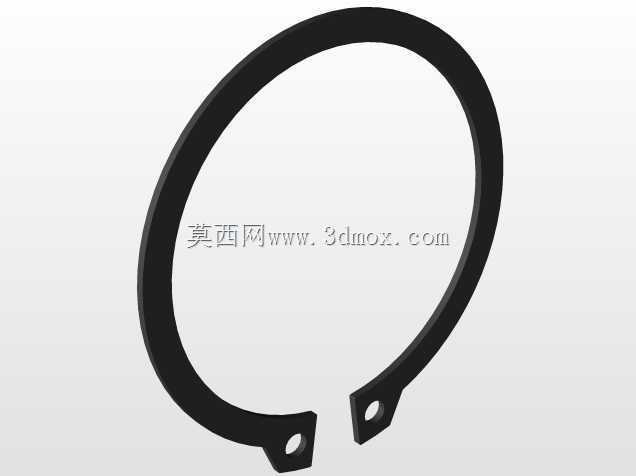

　　从安装边界看，总成轴向以中心花键孔定位在输入轴上，端部通过螺母锁紧并加装止动垫片，防止旋转松动；径向外侧齿圈与初级传动齿轮保持设定啮合侧隙，分离端则预留推杆或分离轴承的作用空间，压盘背面的承压点需要与操纵机构对中。建模时外毂齿圈采用渐开线齿形阵列，卡槽沿内周均匀分布；摩擦片按实际叠片顺序装配，内外齿分别与对应零件约束；弹簧按预压缩状态装入，体现真实装配关系。整个组件可用于摩托车传动系统教学、离合器结构原理演示以及小排量机车维修与改装设计参考，帮助工程师理解多片湿式离合器从动力输入、摩擦传扭到分离操纵的完整结构逻辑。
