单片摩擦式离合器总成结构设计

　　这套单片离合器结构在常规动力传动链路里承担动力通断的核心职能，常见于中小功率工业传动台架、轻型工程机械动力输入端、小型农机变速系统以及实训教学拆解台架中，布置在动力源输出轴与负载减速机构之间，操作人员通过操纵机构控制主从动部分的接合与分离，完成动力传递的平顺接通、临时切断与过载保护。

　　从实际使用逻辑来看，该结构不需要复杂的多片叠装组件，仅靠单组摩擦接触面完成扭矩传递，日常维护时拆开外侧压盘即可直接检查摩擦面磨损状态，更换摩擦片不需要逐层拆解多组钢片与摩擦片叠组，运维门槛更低，在粉尘、田间碎屑较多的粗放使用场景下，单片敞开式的结构也更容易清理嵌入摩擦面的杂物，避免碎屑夹在多层摩擦片之间造成分离不彻底、带载起步窜动的故障。

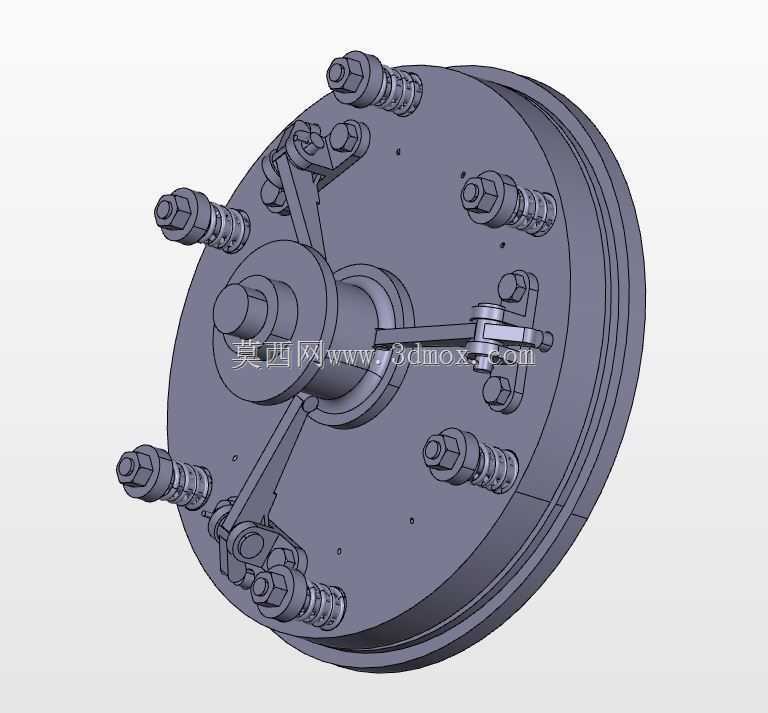

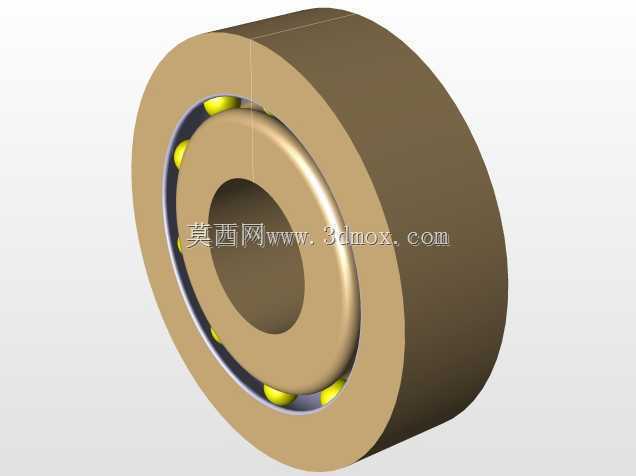

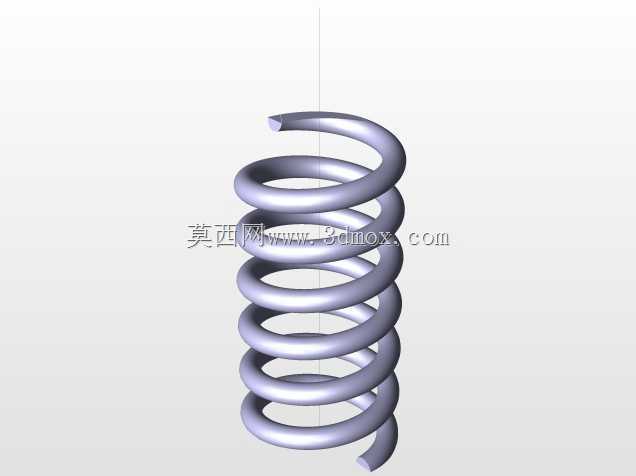

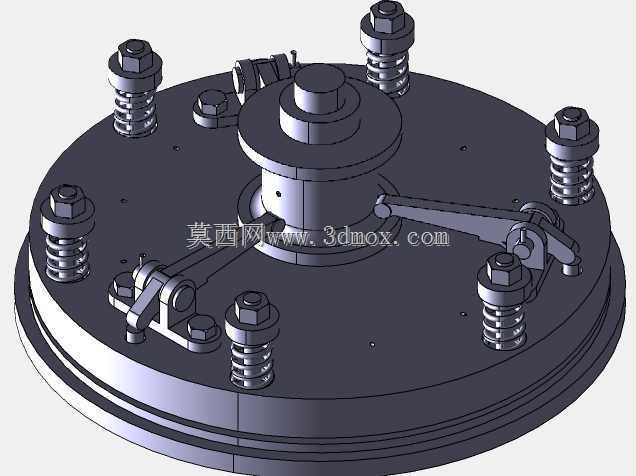

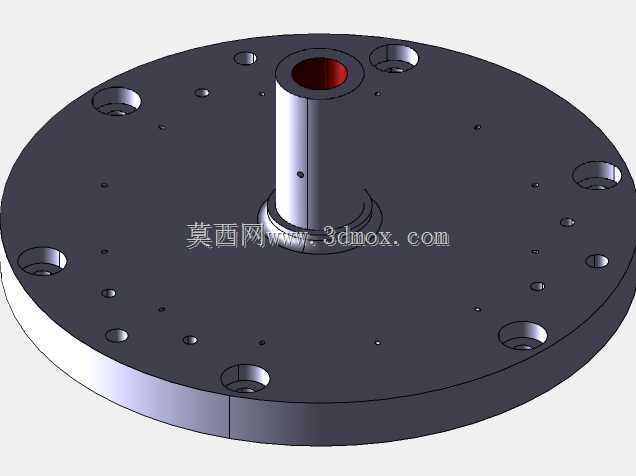

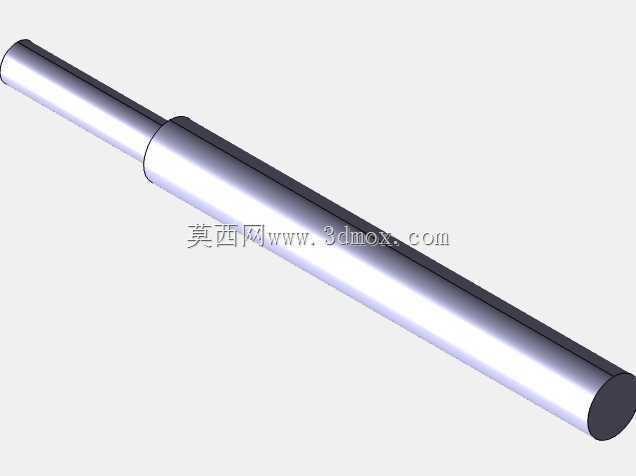

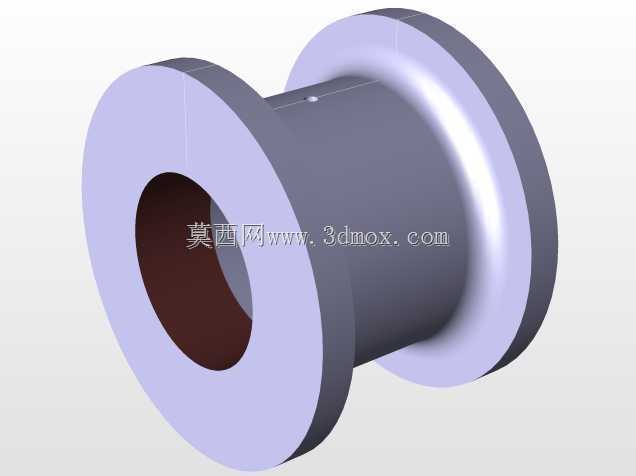

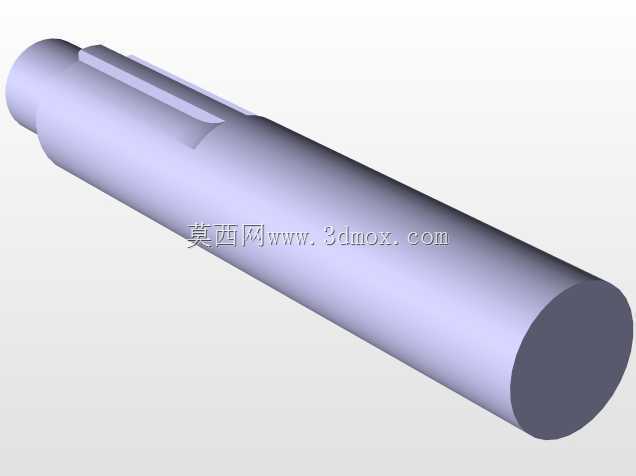

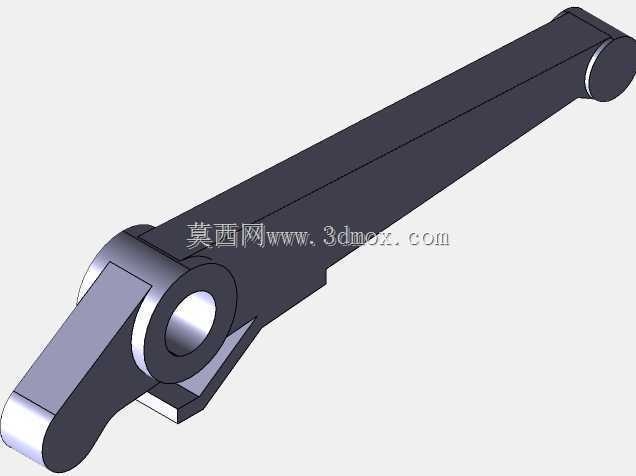

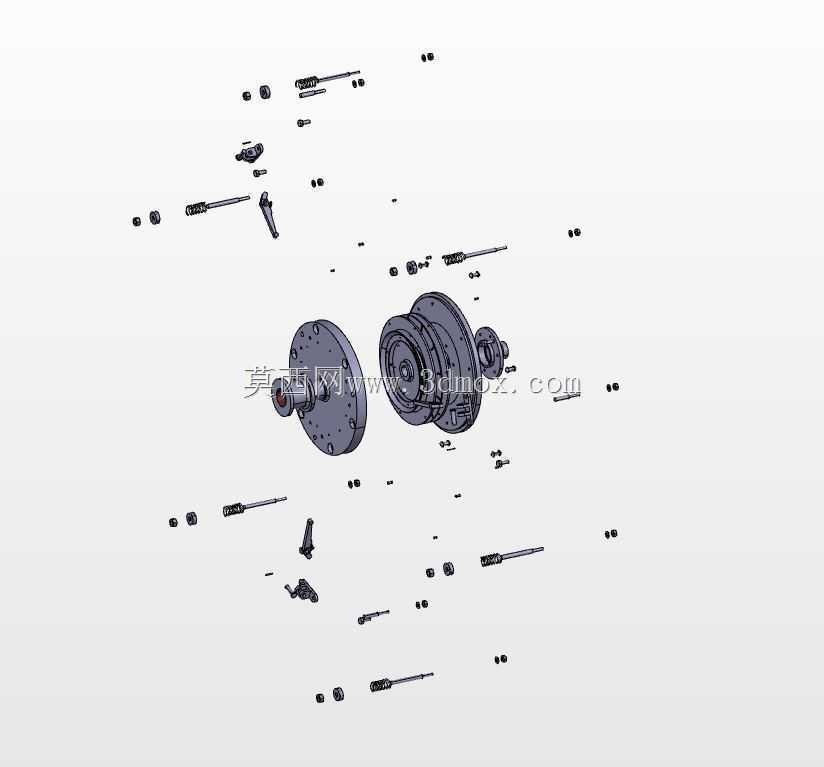

　　整套总成的主体以圆盘形基座为核心承载件，基座端面上沿圆周方向均匀布置六组压紧调节螺栓组件，螺栓配套锁紧螺母与压紧杠杆支点座，杠杆臂一端抵靠压盘外缘、另一端由调节螺栓提供预紧支撑，当需要调整接合压紧力时，逐次拧动圆周分布的调节螺母，改变杠杆对压盘的施压行程，即可改变摩擦面之间的正压力，匹配不同额定扭矩的传递需求；中心位置设置阶梯式输入轴套，轴套内置轴承位与轴端定位台阶，动力输入轴穿入后通过平键与主动部分周向锁止，轴端预留锁紧螺纹孔，装入止退垫片与锁紧螺母即可限制主动盘的轴向窜动。

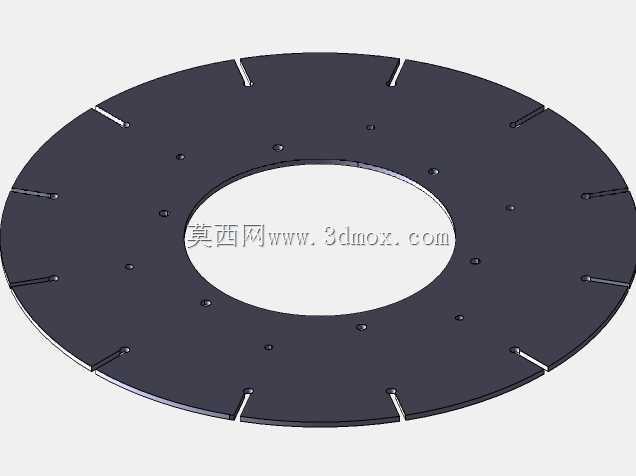

　　设计阶段首先要锁定安装边界：圆盘基座的外圆直径为整个总成的最大径向尺寸，现场布局时需要在基座外周预留不小于螺栓伸出长度的操作空间，保证扳手可以顺利拧动圆周上的调节螺母，不会和周边机架、护罩发生干涉；轴向方向上，中心轴套的输入端伸出长度、后端从动盘连接法兰的厚度共同构成总安装长度，对接负载侧时要提前核对轴伸插入深度，避免轴头顶到负载端轴承端盖造成别劲。摩擦面的有效工作半径选取直接决定可传递的最大静扭矩，在相同压紧力条件下，摩擦面平均半径越大，能传递的扭矩上限越高，建模时特意将摩擦接触区域布置在基座外缘与中心轮毂之间的环形区间，既避开中心轮毂处线速度过低的低效区域，也不让摩擦片外边缘超出基座外圆，防止高速旋转时摩擦片外缘外露引发安全隐患。

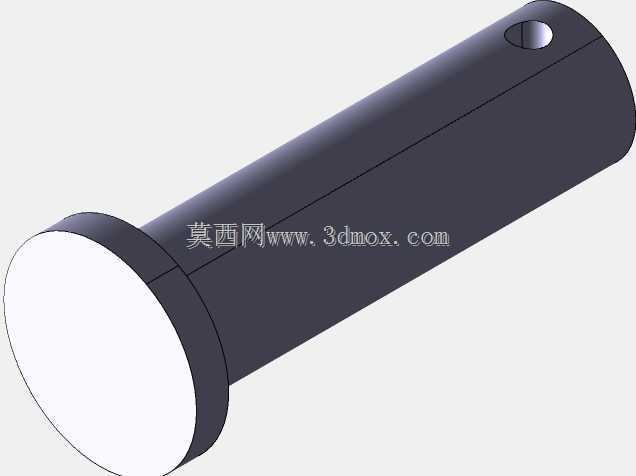

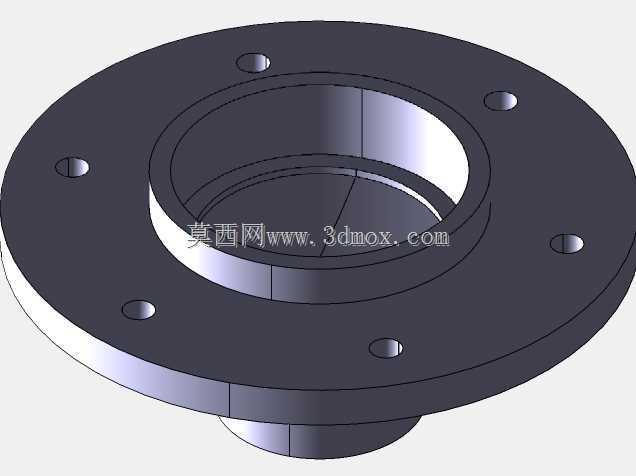

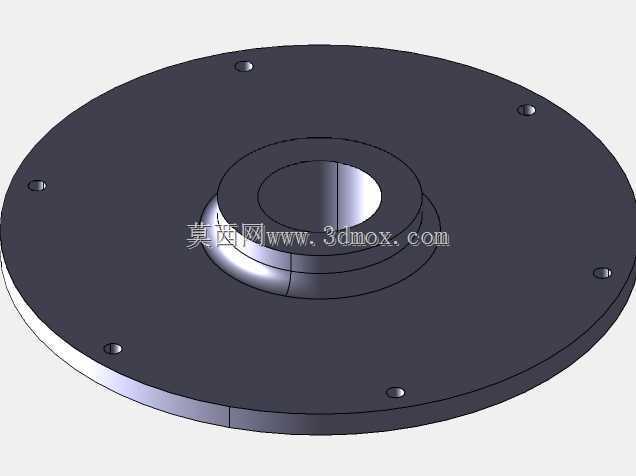

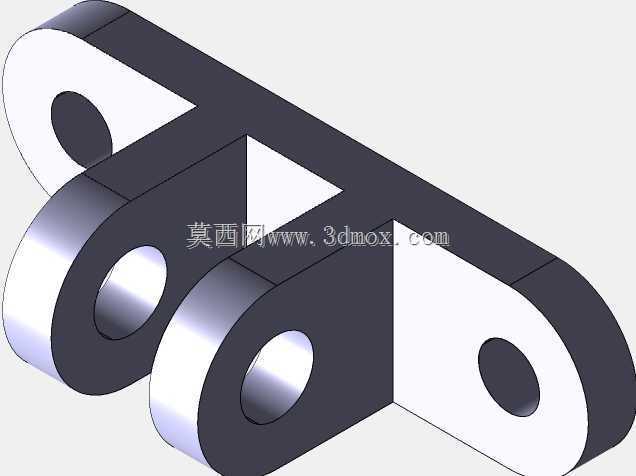

　　结构细节上，六组压紧杠杆沿圆周对称排布，保证压盘受到的轴向压紧力沿周向均匀分布，不会出现局部压力过大导致摩擦片偏磨、局部压力不足出现打滑烧片的问题；每处杠杆的铰接支点都采用销钉连接，销钉两端开设卡簧槽，装入轴用挡圈后防止销钉在运转中受振动脱出，所有螺栓的螺纹段都预留足够的调节行程，当摩擦片出现正常磨损、厚度减薄后，可以通过再次拧紧调节螺母补偿磨损量，不需要立刻更换摩擦片，延长整套部件的服役周期。从动侧的连接端面上预留对应螺栓孔位，可以直接和后续飞轮、减速箱输入法兰对接，孔位采用圆周均布设计，适配常用的标准法兰安装尺寸，减少现场二次打孔配作的工作量。

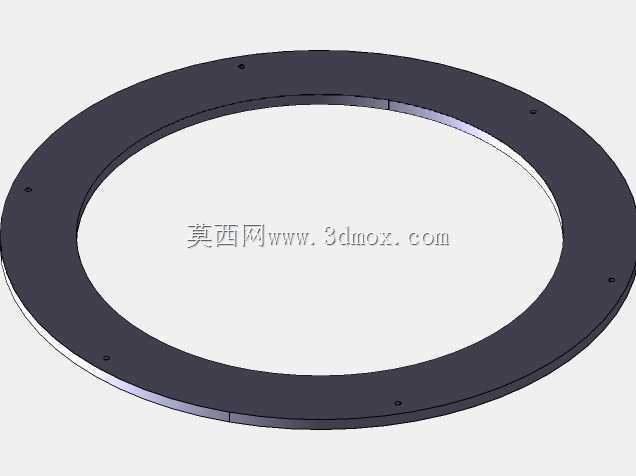

　　建模过程中所有配合面都按照实际装配关系搭建：轴套和基座之间保留轴承安装间隙，杠杆和支点座之间保留铰接转动间隙，压盘和主动摩擦面之间预留分离时的轴向游动间隙，分离状态下压盘和摩擦片之间形成均匀的微小间隙，动力完全切断，不会出现带载拖滞；接合状态下杠杆施压将压盘紧紧压合在摩擦片两侧，依靠摩擦力完成扭矩传递，当负载扭矩超过摩擦面所能传递的最大扭矩时，接触面会出现打滑，瞬间切断过大的冲击载荷，保护后端的齿轮、轴类零件不会被硬冲击扭断。这套结构没有采用液压或气动助力元件，纯机械杠杆压紧的形式可靠性更强，在没有配套气源、液压站的简易设备上也能直接部署，操纵杆件可以从基座侧方的预留间隙引出，连接脚踏或者手操拉杆，适配不同设备的操纵布局。
