铁路站台跨轨自动转桥结构设计

　　该三维结构方案围绕铁路客运站台之间的跨轨通行需求展开，核心是一套可绕竖直轴线水平回转的跨线桥体。桥体布置在站台端部上方的净空区域，常态下桥身沿站台纵向收纳停靠，不侵入列车运行限界；当需要跨线通行时，由电动马达驱动回转支承动作，桥体绕中心立柱旋转至横跨两股轨道的位置，两端分别搭接两侧站台边缘，形成临时人行通道；作业完成后反向回转复位，完全避让列车通行空间。

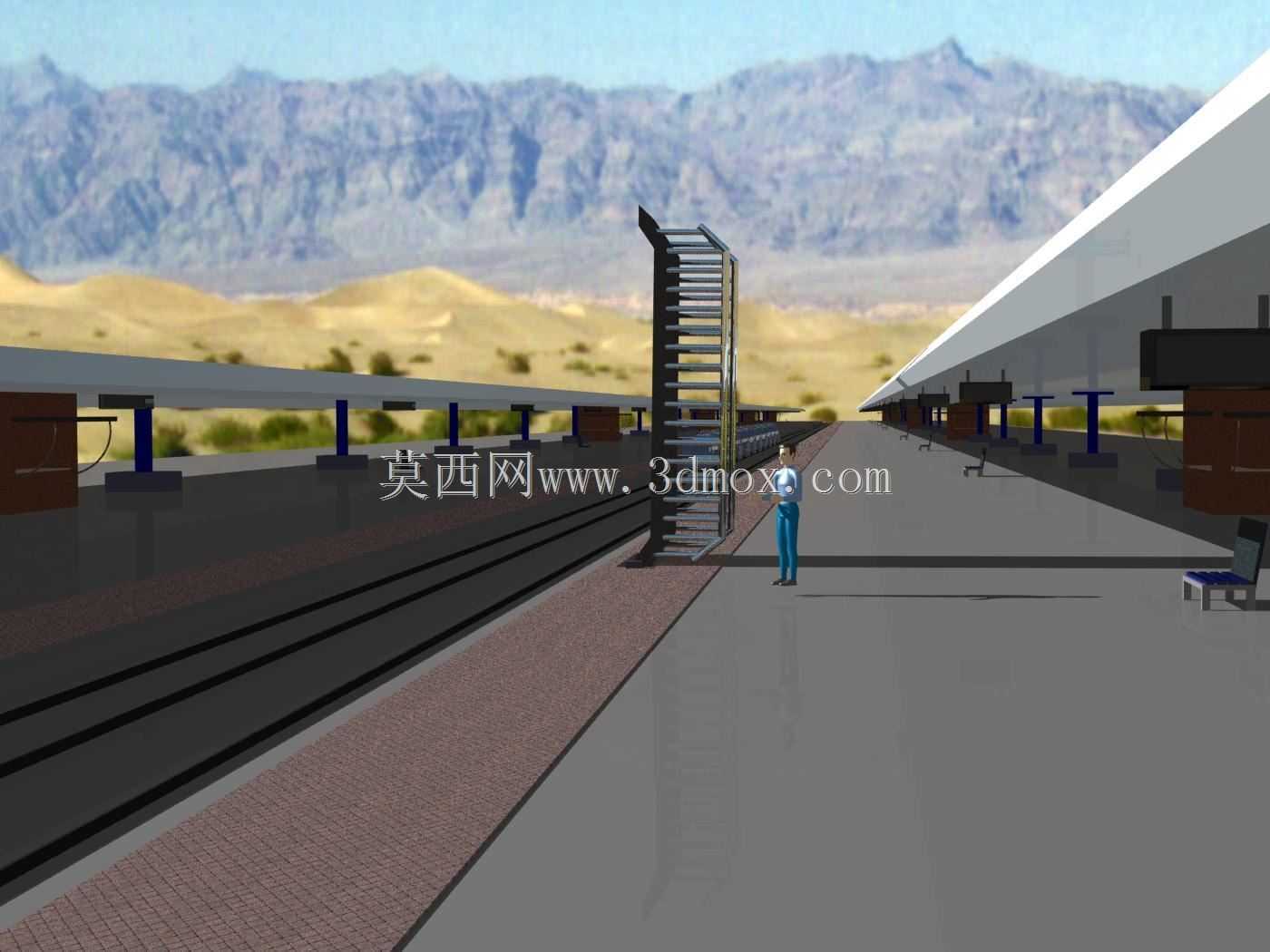

　　从现场安装边界来看，桥体的回转中心立柱需锚固在站台侧方的设备基础上，基础顶面标高与站台面齐平，立柱高度需满足桥体底面高于接触网或轨顶设备的安全净距要求，桥体总长度按覆盖两股轨道及两侧站台搭接段确定，回转扫掠范围内不得有信号灯柱、雨棚立柱、接触网支柱等干涉物，建模阶段已将站台雨棚、停靠列车、轨道道床、周边站房设施按现场相对位置完整还原，可直接核查桥体在0-90度回转全过程中的运动包络，确认桥身、护栏、端部搭接板与列车车体、接触网、站台边缘的安全间隙。

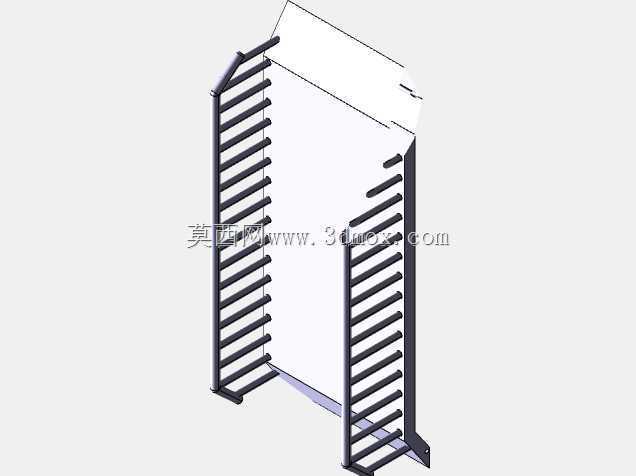

　　功能设计上，桥体主结构采用型钢焊接桁架形式，桥面铺设防滑花纹钢板，两侧设置固定式安全护栏，两端搭接位置设计有可微调高度的搭接板，补偿站台施工误差与桥体挠度变形；驱动端采用电动马达配套回转减速器，输出扭矩按桥体自重、满载行人荷载及风荷载组合工况计算，同时设置手动回转接口，在断电或驱动故障时可通过人工摇柄完成桥体收放，保障应急状态下的操作可行性。

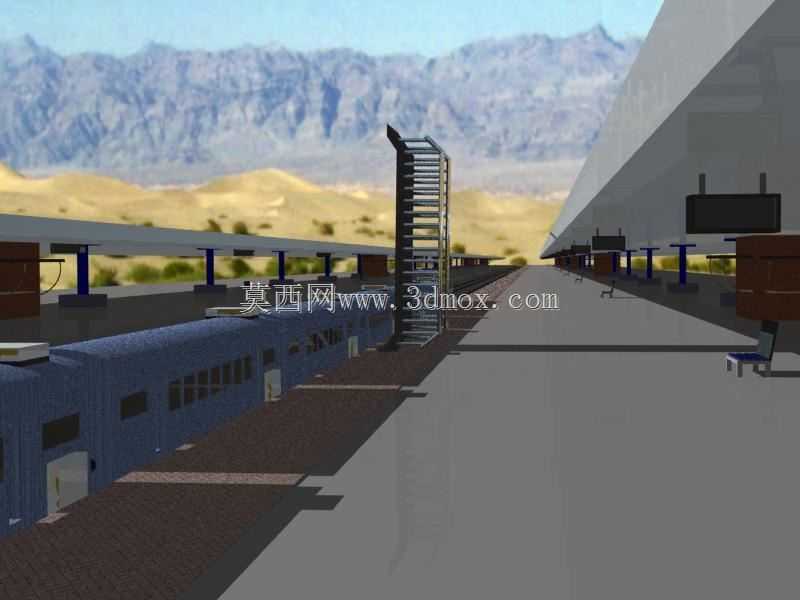

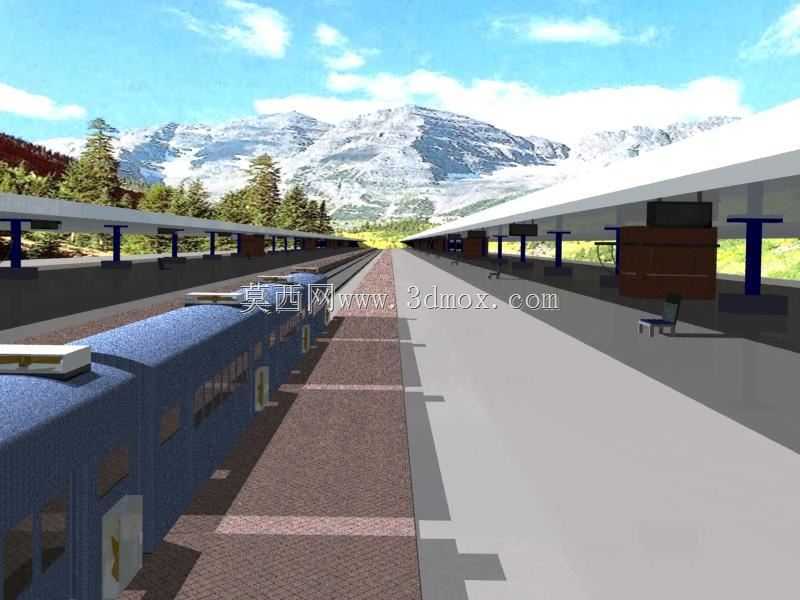

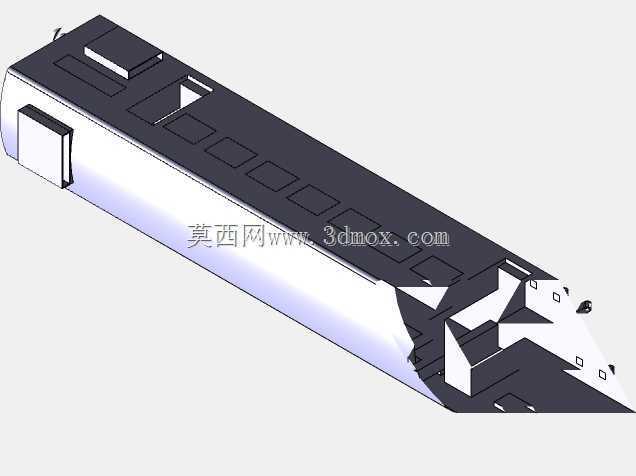

　　实际应用场景中，这类转桥主要服务于中小型铁路车站的检修人员跨线、小型工机具转运场景，替代传统平过道翻越轨道的作业方式，避免作业人员侵入行车限界；在列车进站停靠时段桥体始终处于收纳位，不影响正常接发列车，仅在天窗点或无列车通过的时段展开使用。结构建模时对桥体的回转铰接点、立柱根部法兰、护栏连接节点都做了细化表达，可直接用于后续的工程图导出、结构受力校核与现场安装定位参考，场景内同步还原的站台、列车、周边环境模型也可用于站场设施布局的干涉校验与作业流程模拟。
