履带式液压挖掘机整机结构造型

　　履带式液压挖掘机是土方施工、矿山剥离、市政管网开挖、场地平整与物料装卸中最常见的移动式作业装备，其三维结构设计需要同时兼顾工作装置运动范围、底盘接地稳定性、上部回转空间以及整机运输边界。该造型围绕中小型通用挖掘机展开，采用履带行走底盘、回转平台、动力舱、驾驶室、动臂、斗杆和铲斗的典型布置，能够直观表达设备在挖掘、提升、回转和卸料循环中的主要几何关系。

　　从实际用途看，这类设备主要服务于建筑施工、道路修建、河道清淤、园林绿化和基础开挖等场景。作业时，铲斗切入土壤或松散物料，斗杆与动臂通过液压缸协同收放，将物料提升后由上部平台相对底盘回转，再在卸料点翻转铲斗。履带底盘的作用不只是承载整机重量，还通过较大的接地面积降低接地比压，使设备在泥泞、碎石或未硬化场地中保持通过性。建模时需要重点表达履带环、驱动轮、导向轮、托链轮、支重轮以及行走架之间的位置关系，因为这些部件直接影响离地间隙、爬坡能力和转向时的轨迹边界。

　　上部回转平台是连接工作装置与底盘的核心区域。平台前部布置铰接支座，用于承受动臂起升和挖掘阻力带来的复杂载荷；平台一侧设置驾驶室，保证操作者对铲斗、动臂和工作面的视野；后部与侧部布置动力总成、散热区域、油箱、配重和维护空间。该模型以黄黑配色区分外部覆盖件与舱内结构，驾驶室采用简化的玻璃轮廓与黑色边框，动力舱顶部保留格栅状散热区域，既符合工程设备的识别特征，也便于在方案阶段检查外观分块和维护开口。

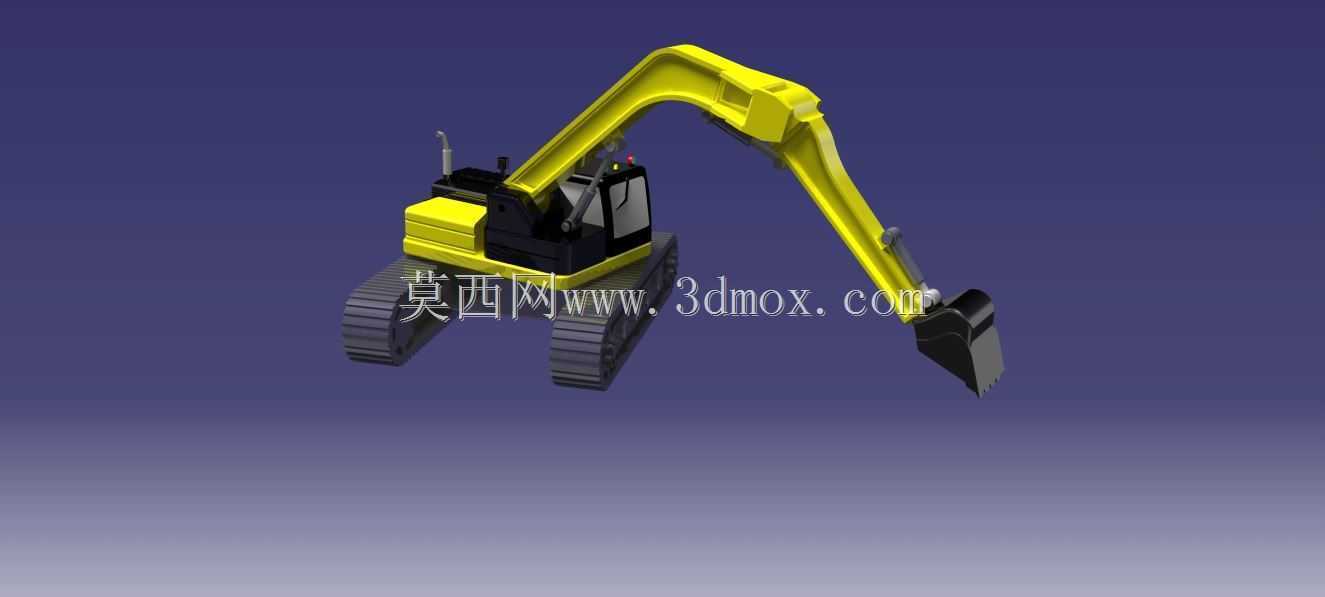

　　工作装置是挖掘机造型中运动关系最集中的部分。动臂从平台前支座向上抬起并向前延伸，斗杆铰接在动臂前端，铲斗再通过连杆机构与斗杆端部连接。动臂油缸、斗杆油缸和铲斗油缸的轴线位置决定了铰点力臂、挖掘力传递效率和极限姿态。设计时不能只追求臂架外形修长，还要校核最大挖掘深度时斗杆与地面的夹角、最高卸料位置时铲斗的高度、回转过程中尾部与周边障碍物的距离，以及铲斗在收斗状态下是否与履带或平台发生干涉。

　　外形尺寸与安装边界方面，整机长度主要由工作装置前伸量、回转平台长度和履带底盘纵向尺寸共同决定；运输状态下通常需要将动臂下降并使铲斗靠近底盘，以降低高度并缩短前后悬伸。履带宽度决定整机横向稳定性，也受到道路运输宽度限制；平台尾部回转半径则影响狭窄场地适应性，尤其在墙边开挖、管道沟槽作业或城市道路施工时，尾摆范围必须提前评估。三维建模中应保留各铰接点的同轴关系、油缸伸缩方向和履带环闭合路径，使后续运动仿真能够直接检查姿态切换。

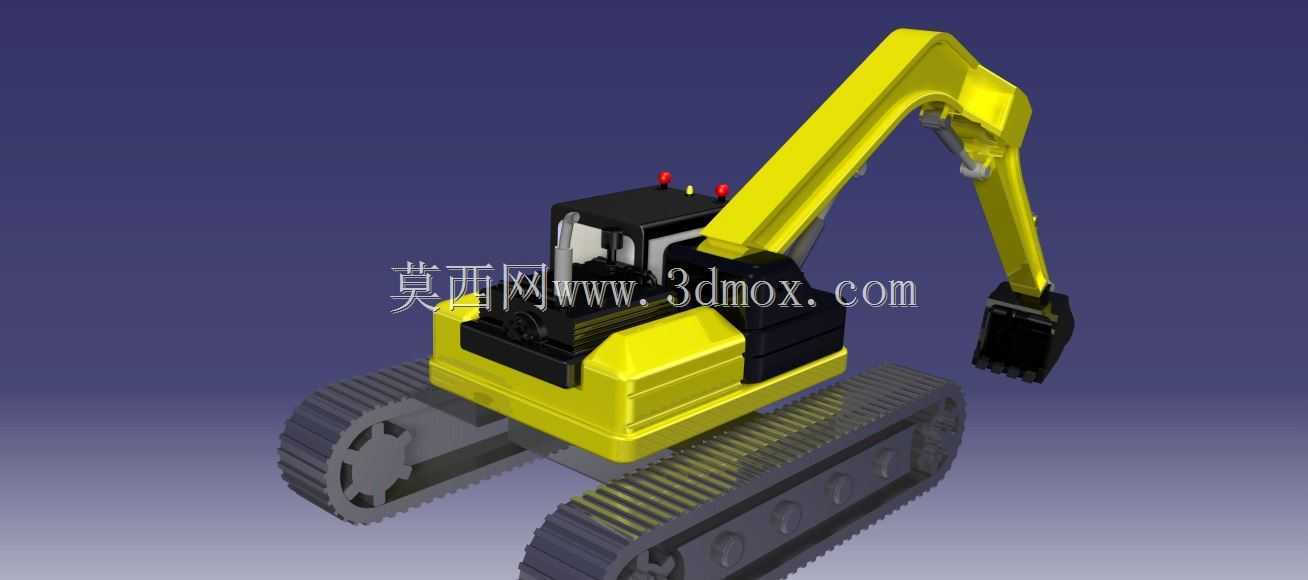

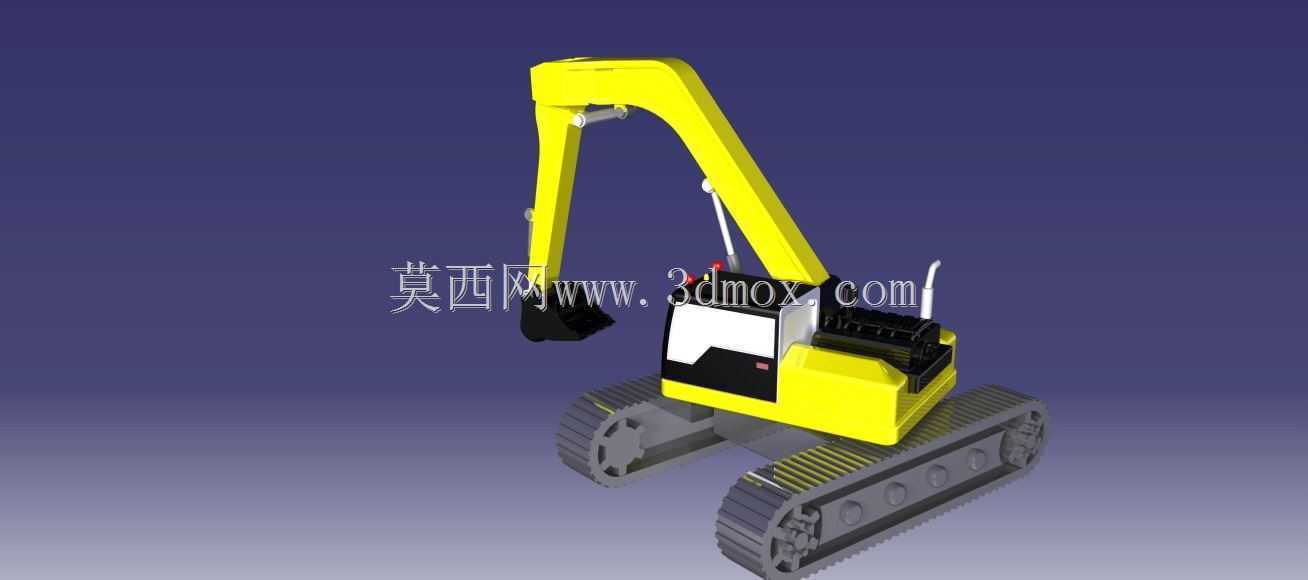

　　结构表达上，模型将履带板以连续环状排列，侧面可见轮系与梁架的层次；上部车体采用块面化覆盖件，突出发动机罩、驾驶室和配重的体积关系；液压管路以简化杆件表示，沿动臂和斗杆走向布置，用于提示管线固定点和弯曲半径。对于设备选型人员，该造型可用于作业半径、卸料高度、挖掘深度和整机姿态的前期沟通；对于结构设计人员，则可作为铰点布置、底盘稳定性分析、罩壳分块和维护空间校核的直观参考。

　　在工程应用中，挖掘机并非单一姿态工作，而是在挖掘、满斗回转、卸料和返回之间连续切换。因此三维设计不能停留在静态外观，需要把地面线、履带接触区、平台回转中心、工作装置铰点和油缸行程放在同一空间中判断。通过该模型，可以清晰看到履带底盘对复杂地面的适应方式、上部平台相对底盘的回转逻辑，以及动臂、斗杆、铲斗在典型作业循环中的配合关系，为后续详细设计、运动校核和施工方案演示提供可靠的几何基础。
