小型履带式液压挖掘作业整机结构

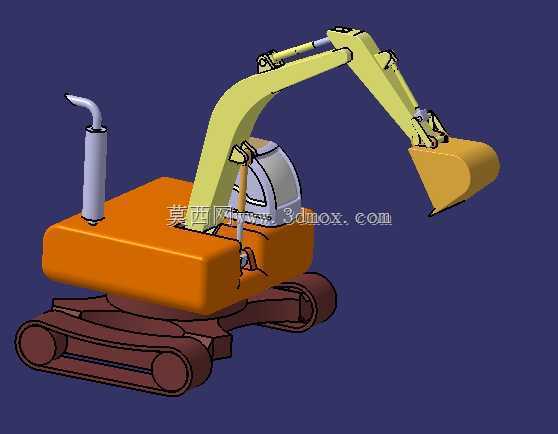

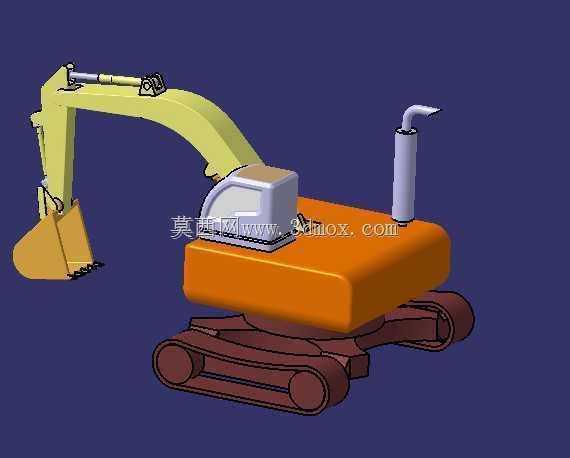

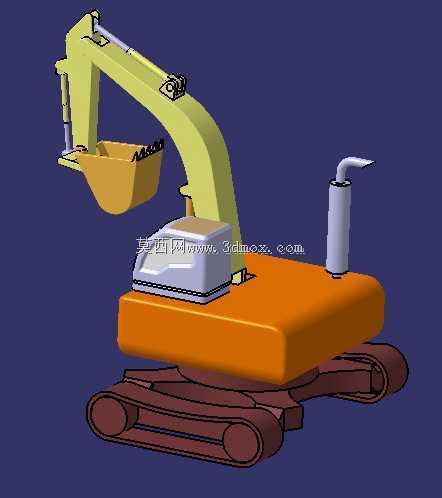

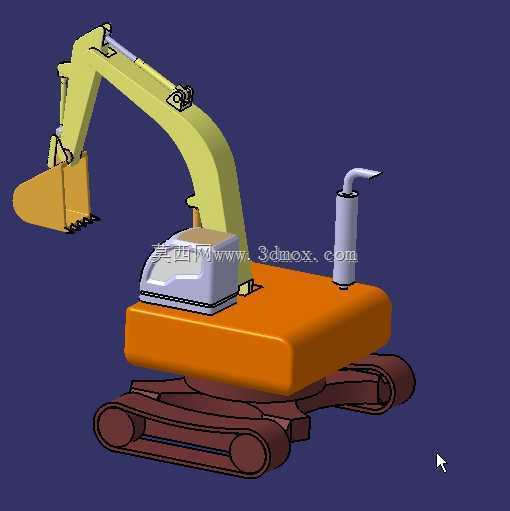

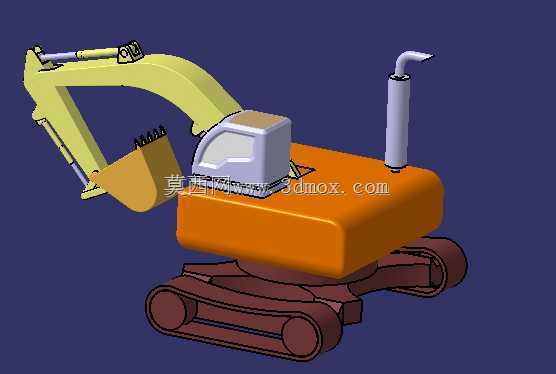

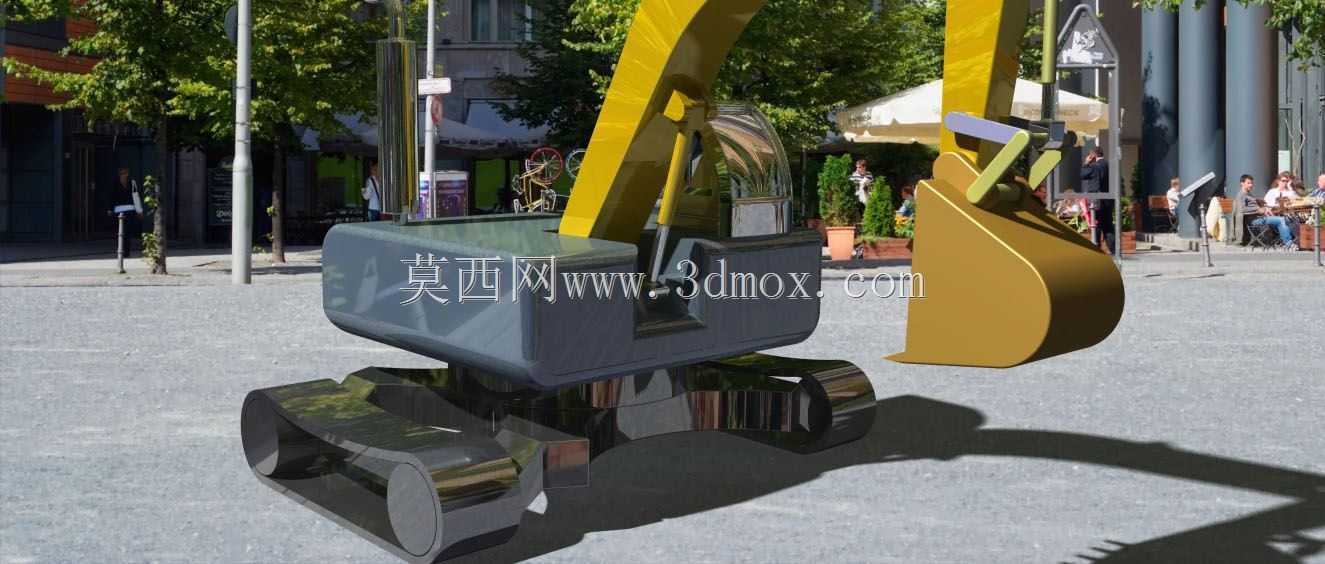

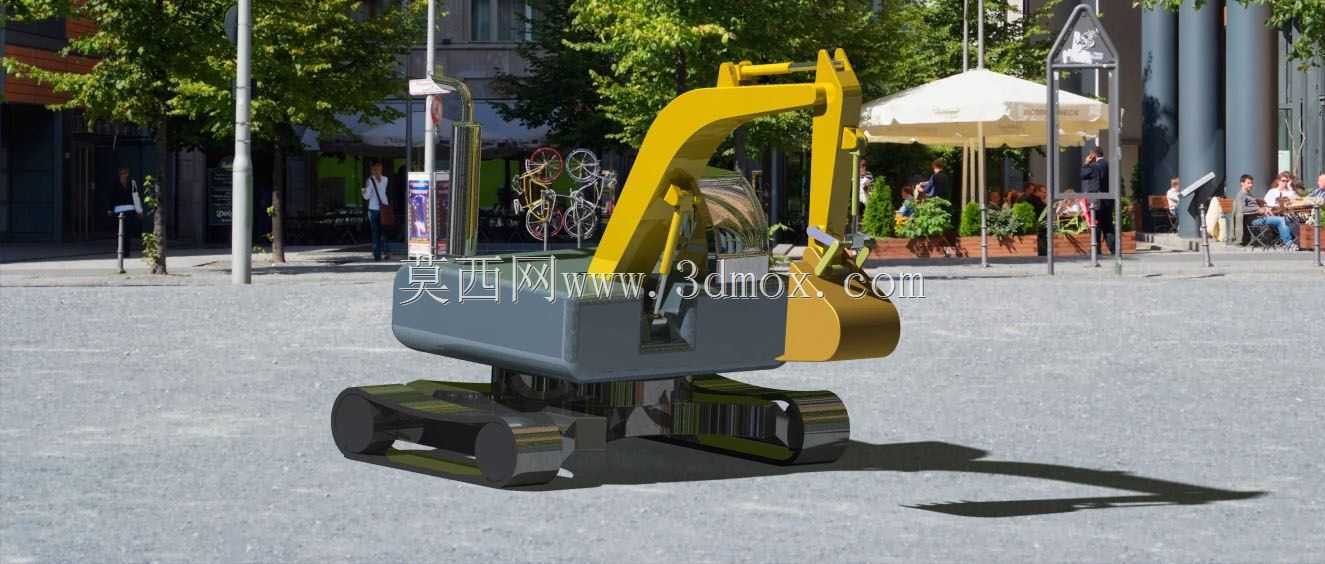

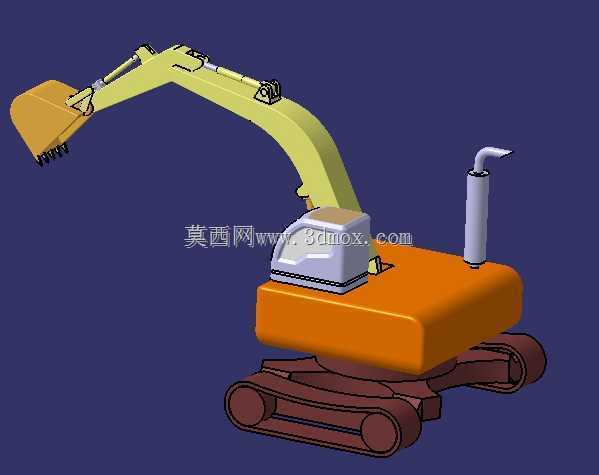

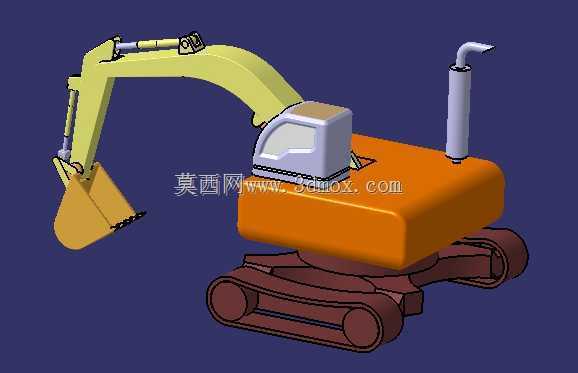

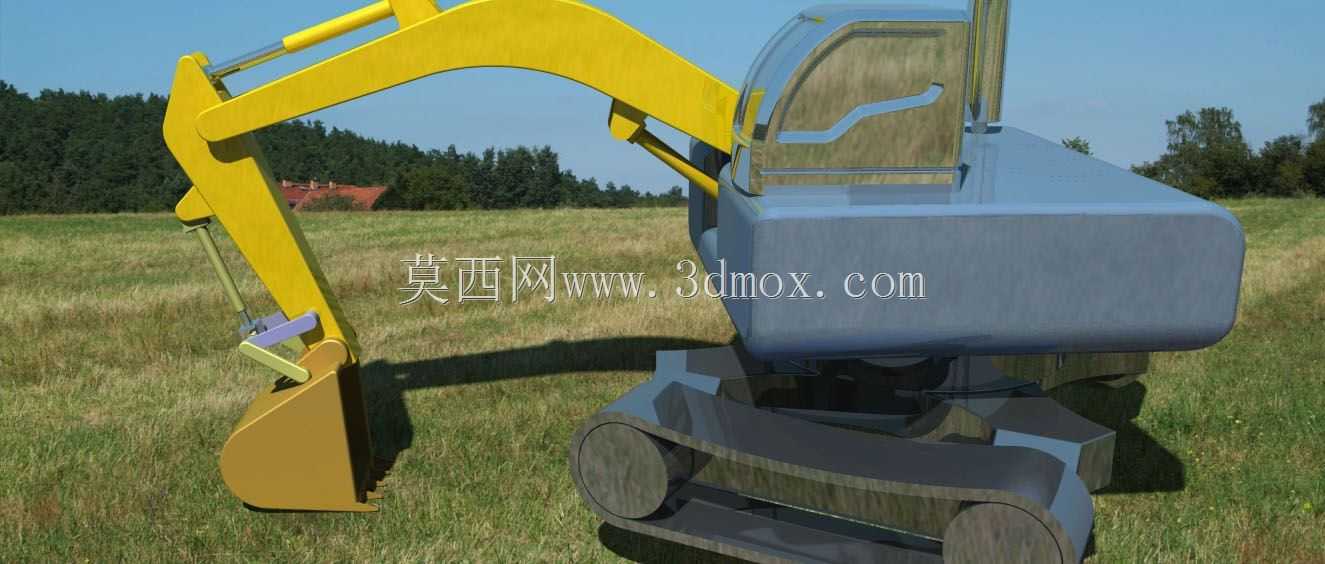

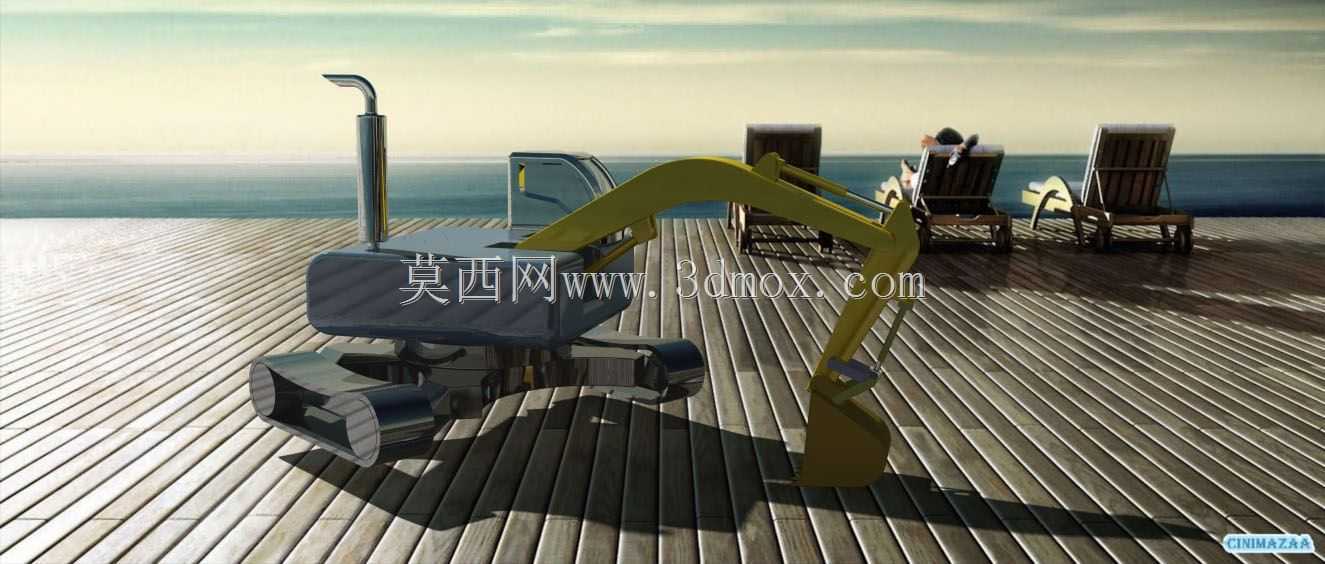

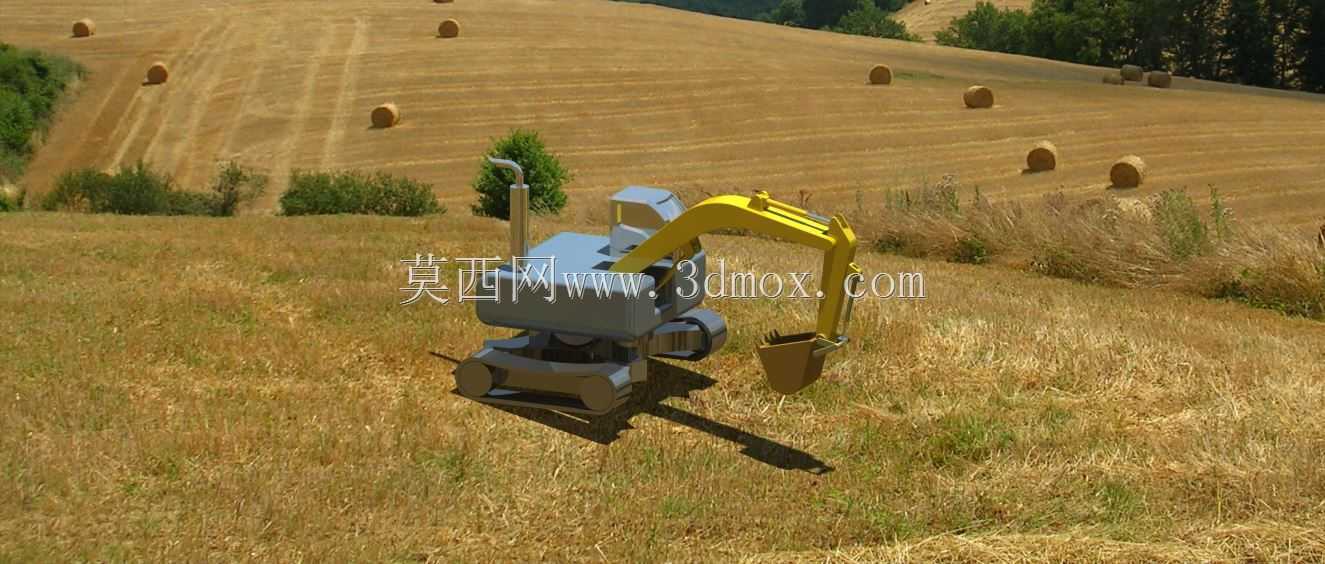

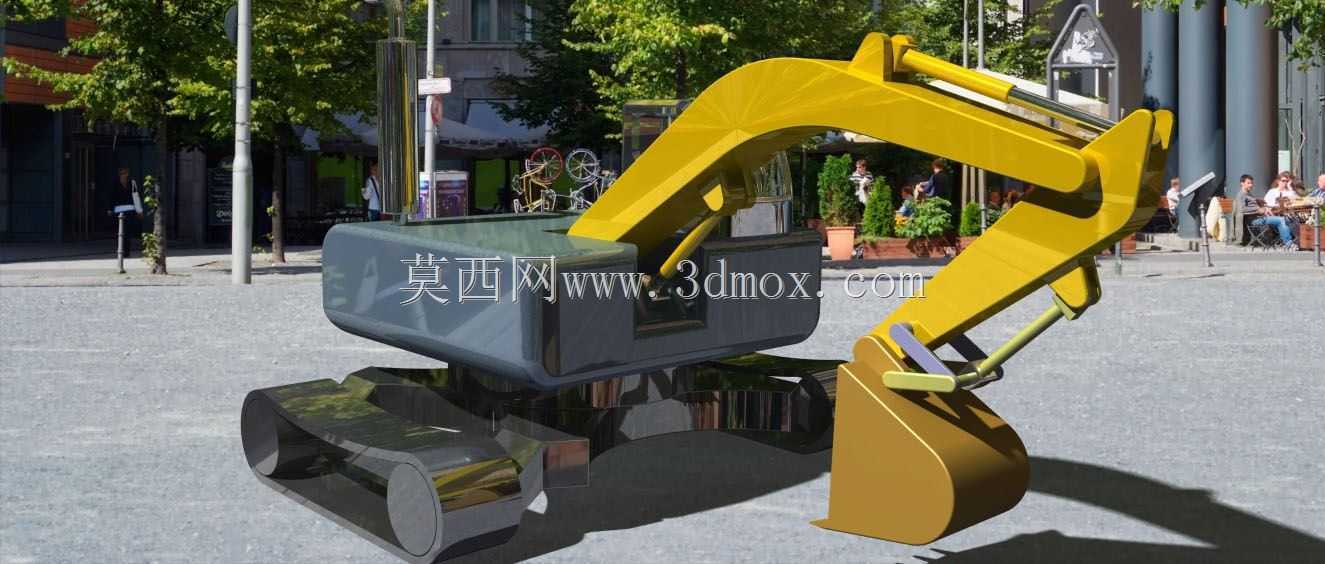

　　这套小型履带式液压挖掘设备的整机结构，面向城镇狭窄施工区域、园林绿化开挖、市政管线沟槽作业以及室内拆除清运等场景展开。整机采用下部履带行走底盘、上部回转平台、前置铰接工作装置三段式布局，履带接地面积大，在松软铺装边缘、碎石场地和临时施工便道上能够降低接地比压，减少作业时的沉陷风险；上部平台可相对底盘绕竖直轴线回转，使铲斗在不重新调整整机站位的情况下完成取土、转向卸料和侧面修整，狭小场地内的机动性明显优于轮式装载设备。

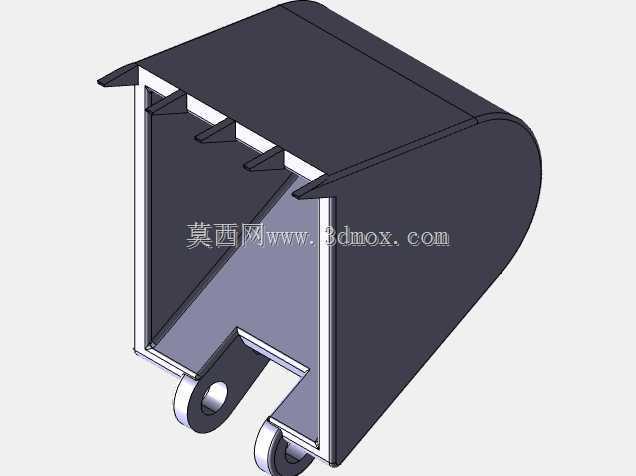

　　工作装置由动臂、斗杆、铲斗以及多组液压油缸组成，各铰接点按照挖掘轨迹和卸料高度进行空间布置。动臂采用弯臂形式，兼顾抬升高度和靠近机身时的挖掘力；斗杆连接动臂与铲斗，通过伸缩油缸改变作业半径，使斗齿能够切入地面并完成收斗动作。铲斗位于工作装置末端，斗唇和斗齿区域承担主要切削载荷，建模时需要重点保证斗容、切削角和铰接点位置的协调，避免机构在最大挖掘深度或最高卸料位置出现油缸行程干涉。液压管路沿动臂和斗杆走向布置，既需要留出随铰接摆动的弯曲空间，也要避开泥土冲刷和碰撞区域。

　　从实际用途看，这类设备主要完成土壤开挖、沟槽成型、散料倒运、场地平整和轻型破碎辅助作业。前端工作装置通过油缸复合动作实现斗齿轨迹控制：动臂油缸负责升降，斗杆油缸控制伸出与回收，铲斗油缸完成切削和翻转，回转机构则将满载铲斗转移至卸料点。各动作并非孤立运行，真实作业中常出现动臂提升、斗杆回收、平台回转同时进行的情况，因此结构设计要关注铰接点载荷传递、油缸推力匹配以及平台重心变化。

　　上部平台布置了动力舱、液压元件安装区、配重和驾驶室轮廓。平台尾部配重用于平衡前端满载铲斗产生的倾覆力矩，尤其在侧向挖掘和快速回转时，配重质量与回转半径直接影响整机稳定性。履带底盘两侧设置行走架、驱动轮、导向轮、支重轮和履带板，履带张紧机构需要保留调节余量，以补偿磨损和拆装需求。底盘上方的回转支承连接上部平台，承受轴向力、径向力和倾覆力矩，是连接上下车的关键承载界面。

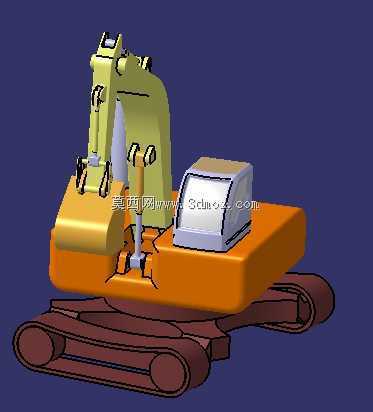

　　外形与安装边界方面，整机宽度需要满足狭窄通道通行要求，履带外侧构成运输和通过性的主要宽度边界；上部平台回转时，尾部和工作装置侧面均需保留安全间隙，避免在墙边、管线支架或行道树附近发生碰撞。动臂在运输状态下应收拢至较低位置，使整机高度满足平板车转运和临时存放限制；铲斗落地后可作为前端支撑，便于检修时稳定机身。工作状态下，最大挖掘深度、最大挖掘半径、最大卸料高度和最小回转半径共同决定设备适应的沟槽断面与料堆位置。

　　建模过程中，履带链节采用循环装配思路，围绕驱动轮和导向轮形成闭合轨迹；上车部分以回转中心为装配基准，保证平台、底盘和工作装置的相对位置准确。动臂、斗杆和铲斗之间的铰接轴应保持同轴关系，油缸两端分别与支座和杆件连接，装配时需验证全行程摆动范围。对于结构工程师而言，该模型不仅用于外观展示，更可用于检查运动包络、维修拆装空间、液压元件排布以及作业姿态下的干涉情况，为小型挖掘设备的方案设计和选型校核提供直观依据。
