乘用车改装款多辐镂空铝合金轮毂结构

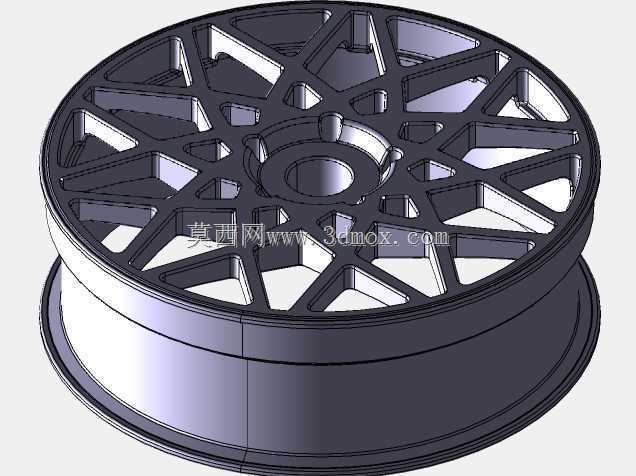

　　该模型呈现的是一款面向乘用车辆使用的改装风格轮圈，整体采用轮辋筒体与正面多辐支撑结构一体化表达，适合在整车底盘布置、轮腔间隙校核、外观方案评审以及售后改装件选型阶段作为数字化参照。轮辋部分保留了轮胎装配所需的连续圆筒轮廓，外缘带有用于约束胎圈的台阶与翻边形态，内侧筒体厚度按照常规铸造铝合金轮圈的承载逻辑进行简化，既能够看出轴向宽度，也能反映轮缘、胎圈座和轮腹过渡区域的相对位置。

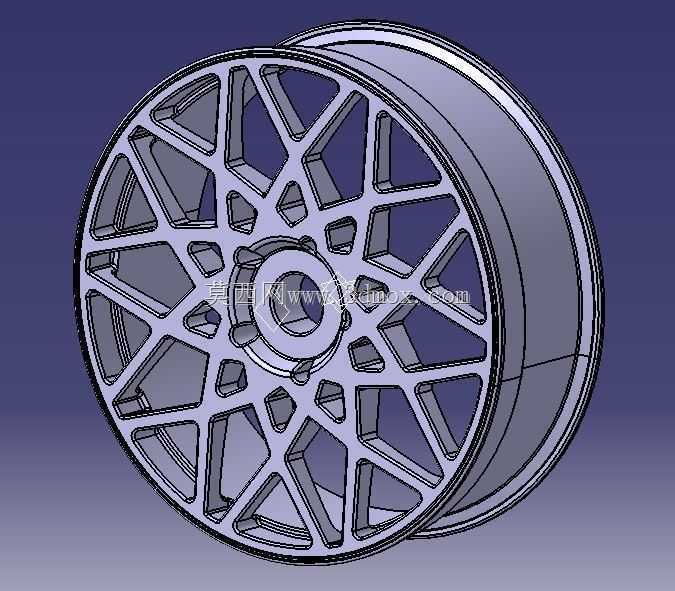

　　正面结构是该件最突出的部分。轮辐没有采用传统粗直筋条，而是以交错多边形镂空形成密集网格，视觉上接近网状竞技轮毂。每一根辐条从中心安装座向外辐射，并在中途分叉、汇合，构成大小不一的三角形和四边形窗口。这样的形态在建模时需要重点处理辐条与轮辋内壁的交接圆角，因为车辆行驶过程中，轮辐端部不仅传递驱动力和制动力，还要承受转弯侧向载荷，尖角或突然截面变化都会形成应力集中。模型中辐条背面与轮辋之间保留连续过渡，符合低压铸造铝合金轮毂常见的加强方式。

　　中心区域设置了轮毂安装座、中心孔和周向螺栓孔位。中心孔用于与车轴轮毂定位轴颈配合，螺栓孔周围的凸台承担螺母压紧载荷，设计时需要保证孔位分布圆、中心孔直径与车型法兰匹配。若用于实车开发，还需进一步核对螺栓数量、PCD、孔口倒角以及螺母座接触面角度；若仅用于外观展示，这些特征也决定了轮盖、螺栓和制动部件在装配状态下是否发生干涉。模型中心座向外隆起，与辐条根部形成较厚的材料堆积区，这一区域通常是轮毂载荷传递的核心路径。

　　从安装边界看，轮圈外侧轮缘需要落入翼子板轮眉范围内，内侧则要为制动卡钳、制动盘、转向节和悬架杆件留出空间。多辐镂空窗口虽然有利于观察刹车部件，但辐条背面的实体筋位仍可能与大尺寸卡钳发生接触，因此在整车校核中应沿轮胎最大转向角、悬架跳动行程和制动热膨胀状态分别检查间隙。轮辋轴向偏距会直接影响轮距和轴承受力，偏距过小会使轮圈向外移动，虽然外观更饱满，但也可能增加轮毂轴承弯矩并导致轮胎擦碰轮眉。

　　该类轮毂主要服务于乘用车个性化改装、展示车装配、赛车风格外观套件以及整车数字样车搭建。实际产品通常采用铝合金铸造或锻造成型，正面网状辐条兼顾轻量化和散热视野，镂空区域可以提高制动系统空气流通，帮助刹车热量散出。但窗口过多也意味着辐条截面更分散，结构设计不能只追求造型，需要通过弯曲、径向冲击、扭转和疲劳工况验证承载能力。

　　建模思路上，这类零件适合先建立轮辋旋转体，确定胎圈座、轮缘和内筒轮廓；再以中心安装面为基准绘制单组辐条骨架，通过阵列、镜像和局部修剪形成重复而又有变化的网状结构；最后对螺栓孔、中心孔、轮缘唇边和辐条交接处进行细节处理。曲面过渡应避免相邻窗口之间出现过薄筋条，尤其是在辐条分叉位置，壁厚需要满足铸造充型和后期承载要求。若进入工程深化阶段，还应补充气门嘴孔、轮盖卡槽、平衡块安装面以及内侧减重窝等特征，使数字模型从外观方案进一步接近可制造的车轮部件。
