大众汽车金属车标立体造型设计

　　该作品呈现的是一枚面向整车外饰装配场景的大众品牌徽标，主体采用椭圆外圈与内部VW字母一体化结合的经典构型，在三维结构上并非简单平面贴图，而是按照真实装车标识的厚度、倒角、反光面和安装边界进行了立体还原。车标常用于车头格栅、尾门、轮毂盖、方向盘装饰盖以及展示样件、展车模型和外饰件校核等场景，其作用不仅是品牌识别，还承担外观视觉聚焦、装配定位和表面质感表达的功能。

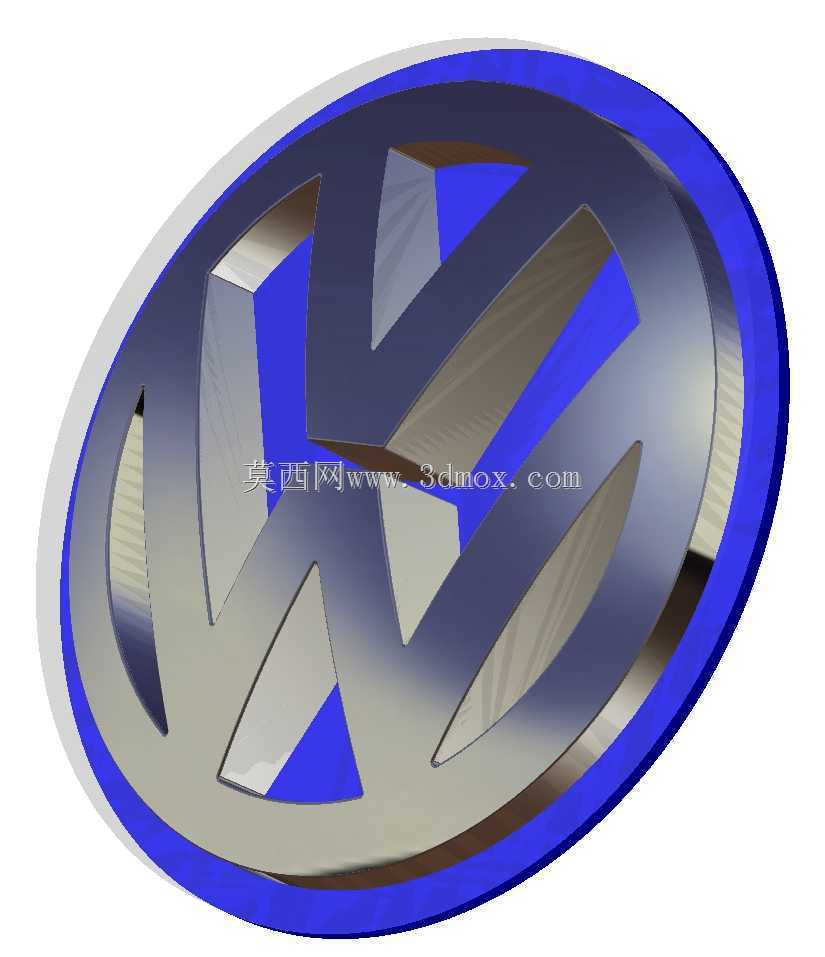

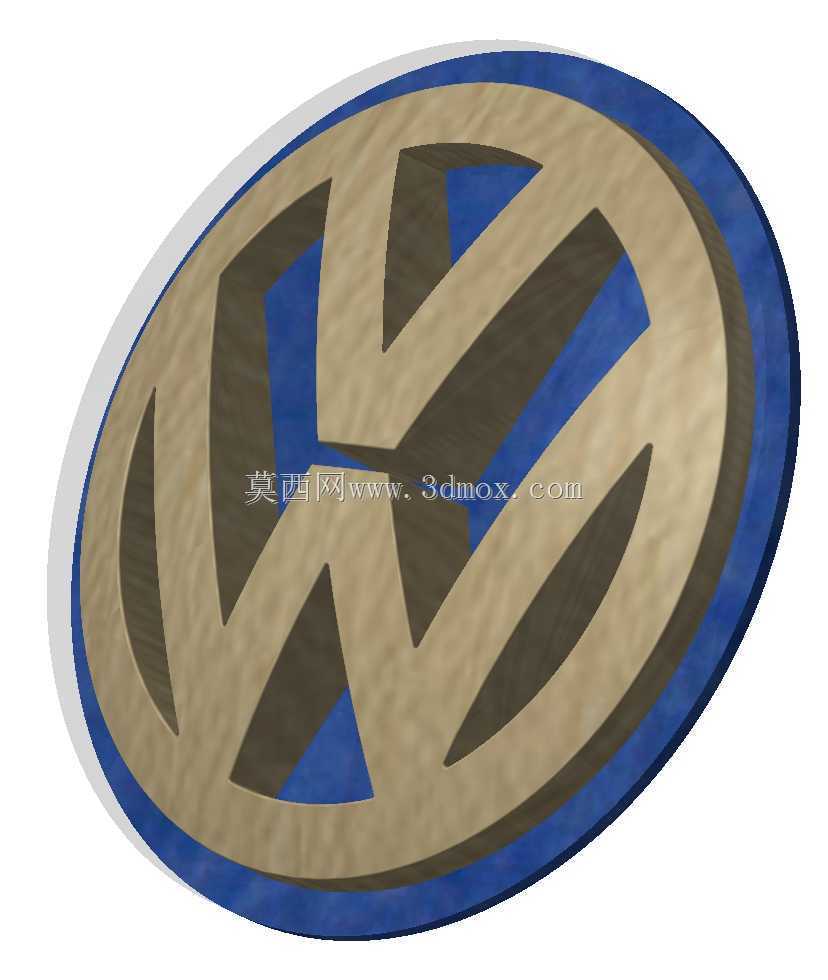

　　从结构表现看，外圈椭圆环具有连续封闭的金属边框，边缘设置圆滑过渡，避免尖锐棱线造成视觉生硬或实际成型困难。内部VW字母与外圈保持明确的连接关系，字母笔画之间形成多处镂空区域，这些区域在装车时通常透出底漆面、格栅色或背光结构，因此模型对镂空轮廓、笔画宽度和间隙均匀性进行了较细致的表达。金属表面采用高光反射效果，能够体现镀铬、抛光金属或真空镀膜工艺下的视觉特征；蓝色背衬区域则用于衬托标识边界，使立体层次在渲染中更加清晰。

　　设计这类车标时，首先要关注外观识别度。椭圆环的长宽比例、字母倾斜角度、笔画交汇位置以及上下左右留白，都直接影响品牌符号的准确性。若比例失真，即使三维厚度合理，视觉上仍会产生明显违和感。其次要考虑制造可行性。真实金属车标多采用ABS基材表面镀铬、锌合金压铸抛光、不锈钢冲压或注塑后镀膜等工艺，字母与外圈连接处需要保证材料填充和脱模顺畅，过小的尖角、过薄的连接桥或突变壁厚都可能导致充型不足、应力集中或镀层不均。

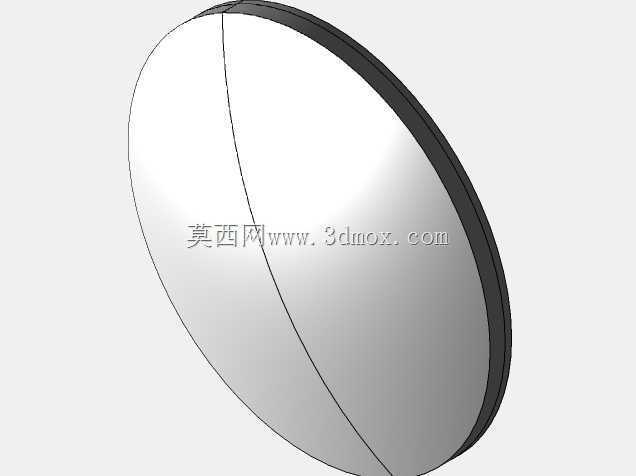

　　在安装边界方面，车标背面通常需要设置定位柱、背胶面、热熔柱或卡扣结构，用于与车身钣金、塑料格栅或尾门饰板固定。虽然外观展示重点在正面，但三维设计时必须预留背面安装空间，控制标识总厚度、边缘包角和背面避让区域。正面外轮廓应与安装面曲率相匹配，若安装在弧面格栅或尾门上，车标背部需要随形设计，不能完全按平面件处理；否则装配后会出现边缘翘起、间隙不均或胶层厚度不一致的问题。

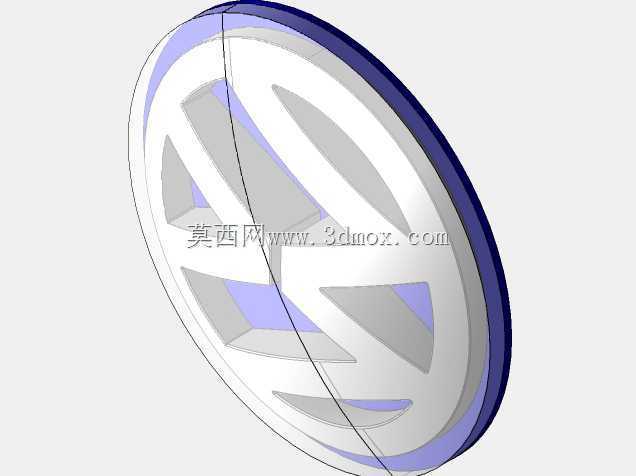

　　该模型的外形以扁平椭圆为主体，正面视觉面积集中，厚度方向相对较薄，适合作为外饰装饰件进行比例校核。外圈宽度在整枚标识中起到框定视觉范围的作用，内部字母笔画承担主要识别信息，镂空区则负责减轻封闭感并形成明暗对比。进行结构评审时，可将其放入整车前脸或尾门数据中检查与格栅条、漆面、摄像头、雷达罩等周边零件的距离关系，也可用于快速验证不同尺寸下的视觉协调性。

　　从工艺角度看，金属高光面要求表面连续性较高，外轮廓和字母表面应尽量减少碎面、褶皱和非正常拐点。倒角半径需要兼顾外观与制造：倒角过大可能削弱字母边缘的锐利感，倒角过小则会在电镀或抛光过程中产生尖端放电、打磨不到位等问题。镂空区域的内角应设置合理圆弧，使模具加工、材料流动和后期表面处理更加稳定。对于需要背光的车标，还需在正面金属层透光率、背面LED空间、密封防水和线束走向上进一步细化；而对于普通粘贴式车标，则重点控制背胶平面度和周圈贴合压力。

　　在实际项目中，车标虽属于小型外观件，但其位置醒目，公差和表面质量要求并不低。装配后需保证与周边特征对称，无明显歪斜、浮起或色差；在三维数据中应检查正面投影轮廓、法向方向、安装基准和厚度包络，确保既满足品牌视觉规范，也能适应车身曲面与量产工艺。该立体造型可帮助设计人员直观理解金属徽标的层次关系、镂空结构和装车状态，为外饰件选型、标识布置、样件加工以及展示模型制作提供几何参考。
