人力驱动躺式代步车管架底盘结构

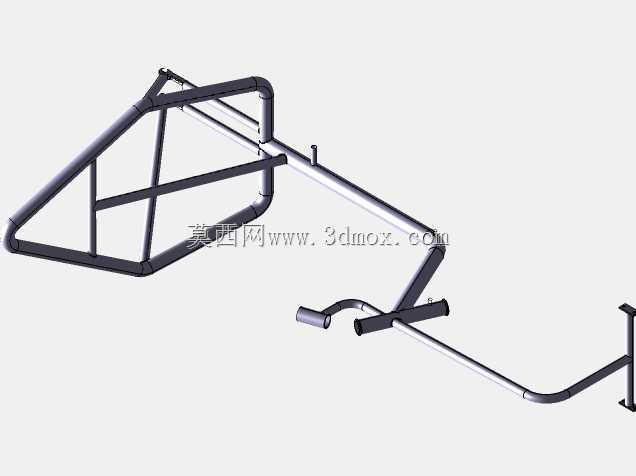

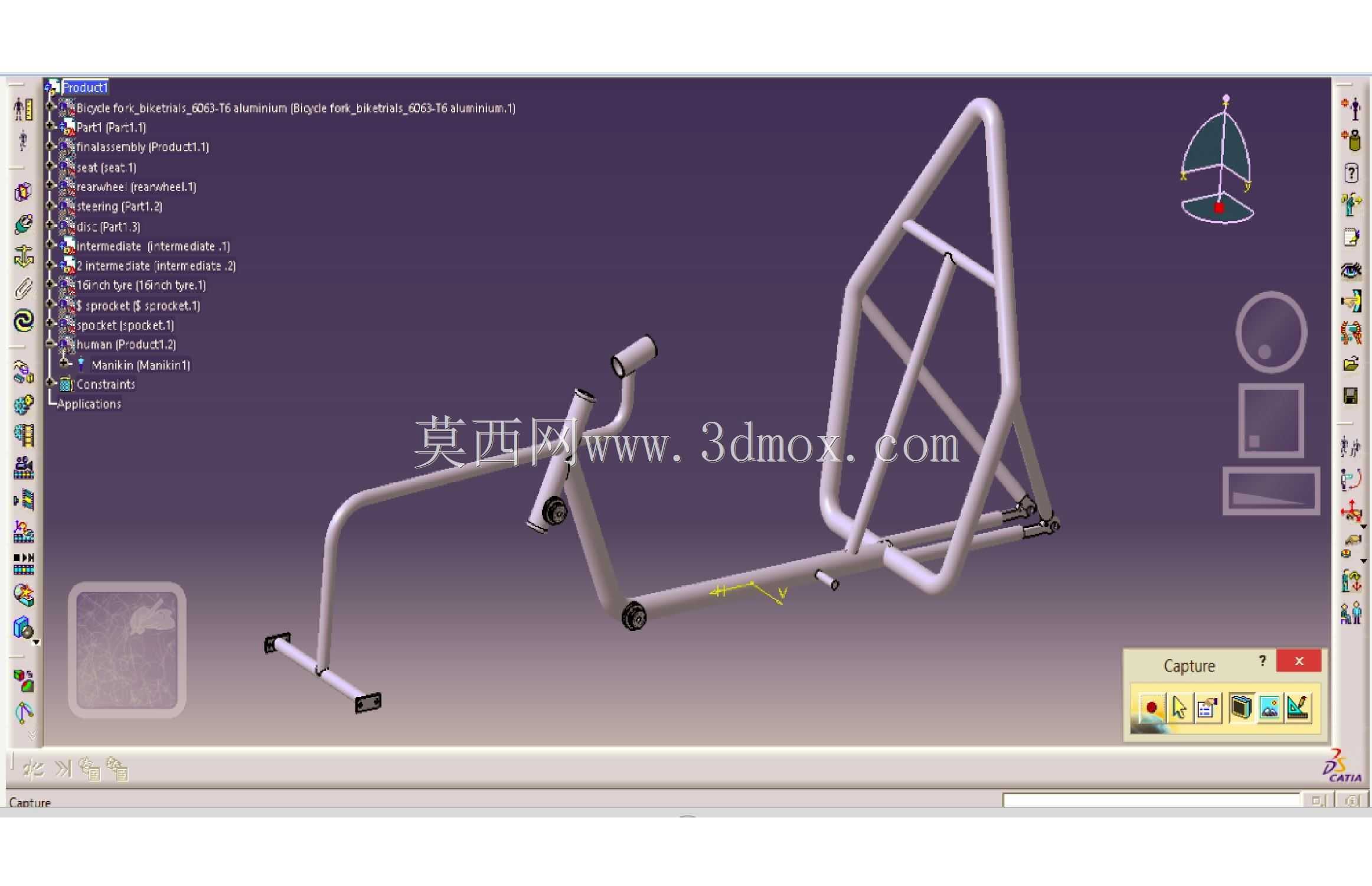

　　该三维结构呈现的是一套人力驱动躺式代步车的底盘骨架，核心由圆管弯折、焊接节点、轮轴安装位和传动导向部件组成，适用于低速人力车辆、校园通勤装置、休闲骑行设备及人机工程样车的前期开发。底盘整体采用开放式管架布局，前部延伸出转向与脚踏相关的支撑结构，中后部形成乘员倚靠和座椅承载区域，能够在较少材料用量下兼顾刚性、视野和维护可达性。

　　从实际用途看，这类底盘并不依赖发动机或外部动力，而是通过骑行者腿部踩踏、链条或杆件传递动力完成行驶。前部低位管段用于布置脚踏、曲柄及转向连接点，使骑行者在半躺姿态下仍能保持较自然的发力角度；后部高耸的三角轮廓主要承担靠背支撑和载荷传递，可将人体背部、臀部及腿部作用力分散到多根管材上。该结构适合用于人力车辆方案验证、骑行姿态研究、轻量化车架教学以及非标代步设备的结构推演。

　　设计思路上，模型明显强调管材连续传力和节点简化。主承载路径从后轮附近沿底部纵梁向前延伸，经过中部横梁和斜撑后汇入靠背框架，形成多个封闭或半封闭三角形区域。三角形布置能够抑制车架在踩踏时的扭转变形，尤其在人力车辆中，骑行者持续交替发力会使底盘承受周期性侧向和扭转载荷，若仅采用单根纵梁，容易出现脚踏晃动、座椅偏移和转向响应迟滞。通过斜撑将靠背、底梁和后轮区域连接后，载荷可以沿多条路径传递，局部应力集中也更容易控制。

　　外形尺寸方面，整体底盘呈狭长低矮形态，长度方向覆盖前轮转向端到后轮支撑端，宽度方向主要由底部横向管件和轮轴安装点决定。由于模型以骨架为主，未包含外覆盖件，实际安装边界需要在管架外侧预留轮胎摆动、链条走线、制动件和座椅包覆空间。前部转向立柱附近应保留足够的转角范围，避免轮胎或脚踏在极限转向时与主管干涉；后部靠背顶点较高，设计外罩或尾箱时需关注整车侧风稳定性，不能单纯按静态骨架高度判断外形边界。

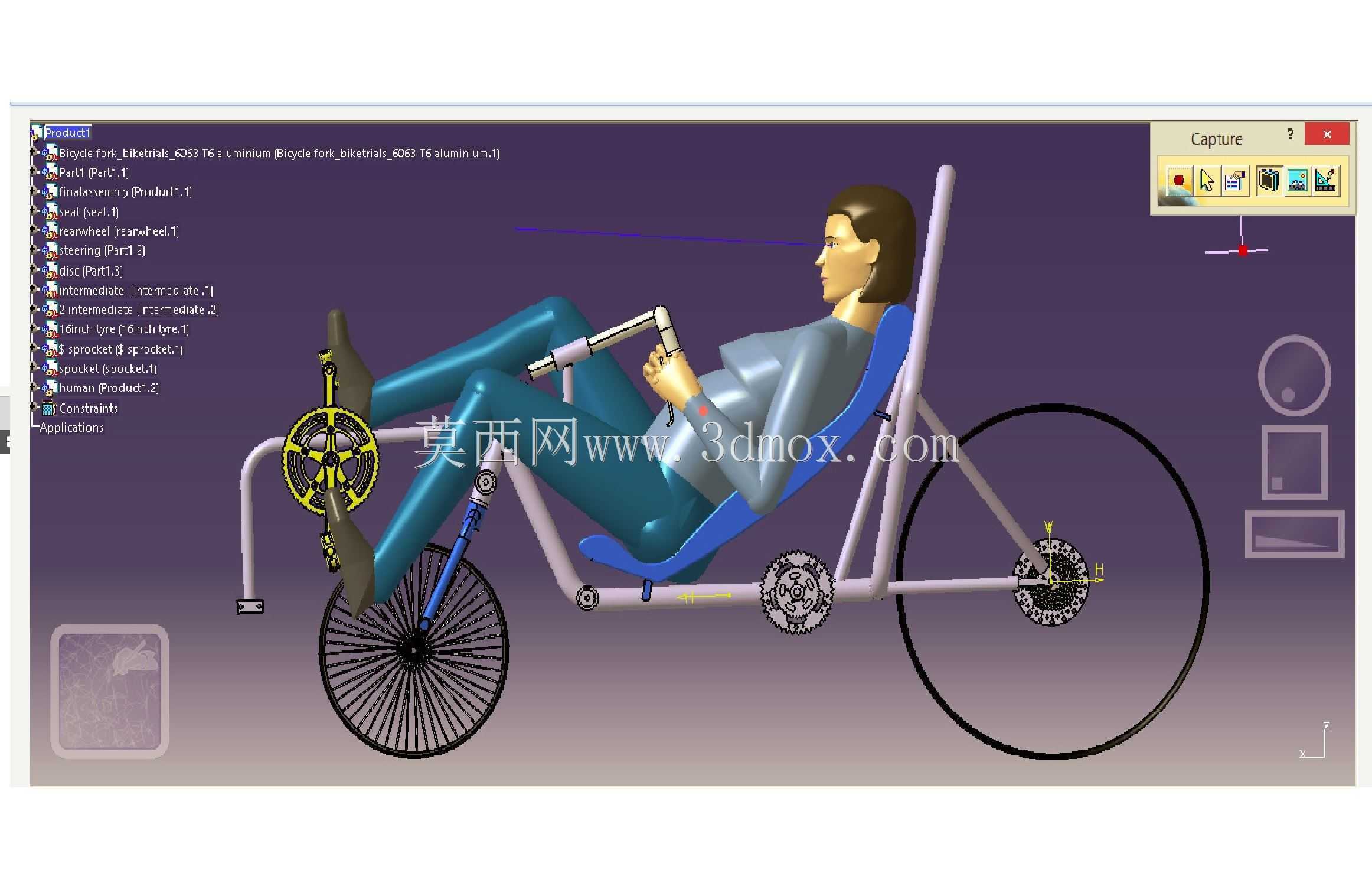

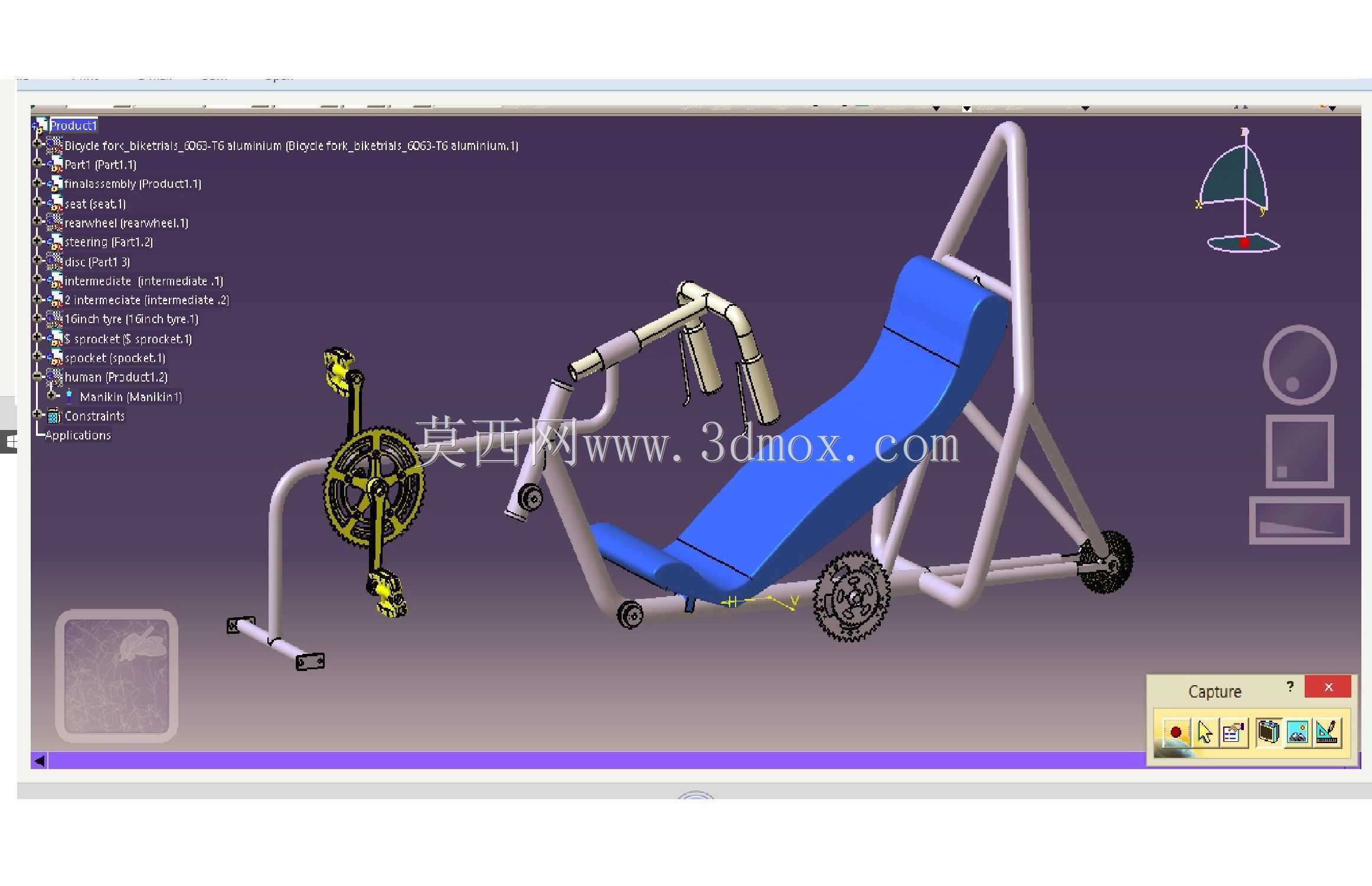

　　乘员姿态是该底盘的重要设计约束。半躺式骑行可降低迎风面积，并让背部获得支撑，但脚踏、座垫和靠背之间的相对位置直接决定踩踏效率。模型中前伸的低位管段为腿部提供了较长发力空间，中部横向节点可作为座垫固定基础，后部斜管则适合安装靠背或织物支撑。工程细化时，应结合人体腿长、膝角和踝角调整曲柄轴线位置；若脚踏点过低，需要确认离地间隙，避免坡道起步或转弯时脚踏触地；若靠背角度过躺，则会影响颈部视野和转向操作。

　　管材连接节点在制造中可采用焊接、套管加强或快拆夹持方式。对于样车试制，圆管弯折后焊接有利于减轻重量，但焊缝布置应避开高应力反复作用的锐角区域；对于需要频繁调整人机参数的验证平台，可在座椅、脚踏和靠背位置设置夹块或滑移套管，便于改变轴距、坐高和倚靠角度。轮轴安装处应重点保证同轴度和开口尺寸，后轮作为主要驱动和承载区域，其轴座需要承受链条张力、骑乘者重量及路面冲击，局部可增加补强片或双耳支撑。

　　在装配层面，底盘下部纵梁为传动件、制动件和线缆提供了清晰安装路径。链条或传动杆件可沿底梁侧面布置，减少外露造成的污染和磕碰；制动拉索、信号线若存在，也可通过管夹沿车架内侧固定。前部转向构件与脚踏区域距离较近，三维校核时应模拟踏板回转轨迹、前轮最大转角和腿部运动空间，三者不能只在静止状态下判断无干涉。

　　该结构的轻量化特征明显，适合低载荷、低速场景，但在工程落地时仍需补充路面冲击工况校核。单人骑乘时，底梁中点、后轮轴座和靠背根部是重点观察区域；经过颠簸路面时，后轮冲击会通过轴座传入斜撑和底梁，紧急制动时前管与转向区域则承受较大弯矩。若用于正式产品，可在关键焊缝附近设置圆滑过渡，减少截面突变，并根据管材直径、壁厚和材料强度确定是否增加加强筋。

　　总体来看，该底盘把人力驱动、半躺坐姿和管架承载整合在同一套空间框架中，结构直观、改装余地大，既可以作为休闲人力车的主体车架，也可用于验证低速车辆的姿态布置、轮距边界和传动路径。后续细化时，围绕轮胎包络、座椅固定、脚踏回转和焊缝强度进行逐项校核，即可将概念骨架推进为可加工、可装配、可骑行的实车底盘。
