电动自行车原型车架与动力总成结构设计

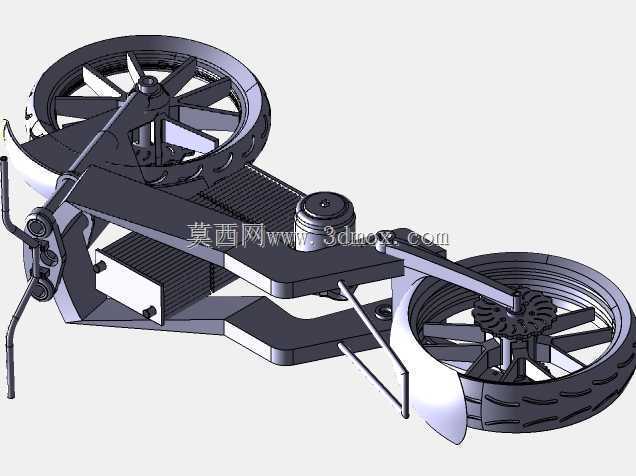

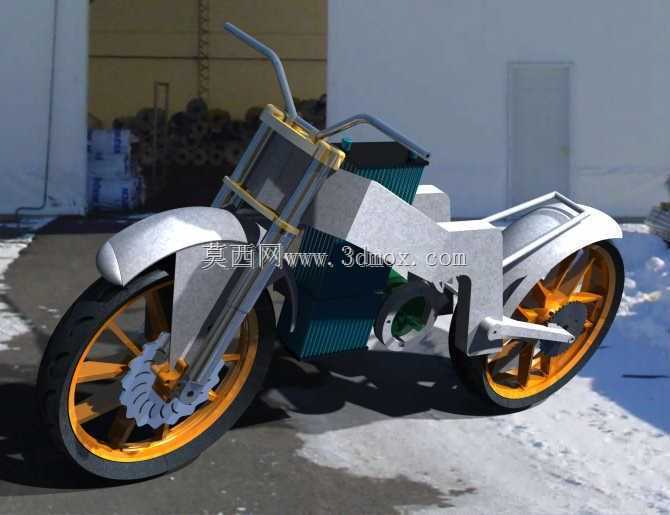

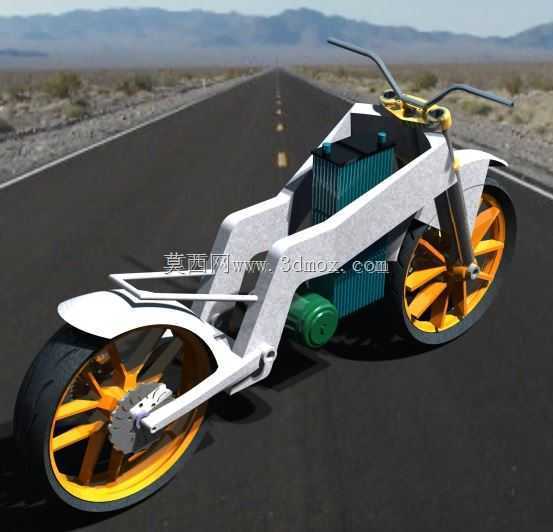

　　该三维结构围绕两轮电动代步车辆的原型验证展开，重点不在外观覆盖件的精细化，而在于车架承载路径、车轮姿态、转向系统、制动部件以及动力与储能模块布置之间的空间协调。模型以裸露的机械骨架呈现，能够直观看到前叉、主梁、后摇臂、轮轴、制动盘和电池安装区域的相对关系，适合在概念阶段用于检查整车布局是否合理，也可作为后续详细设计、工程出图和样机试制前的结构参考。

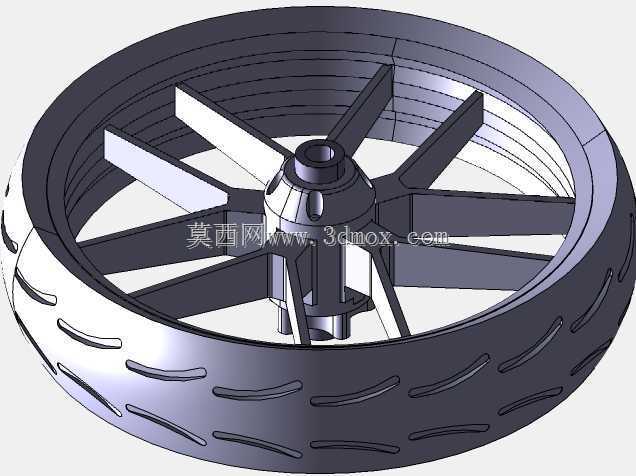

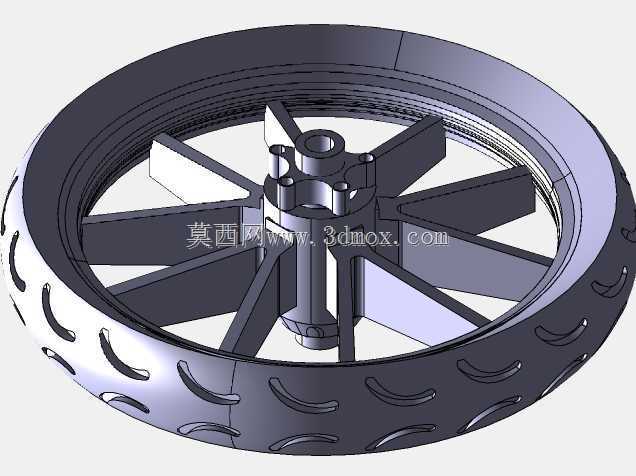

　　从实际使用场景看，这类车辆面向城市短途通勤、园区接驳、校园出行以及轻型代步需求。整车需要在低速频繁启停、转弯、避让和路面颠簸条件下保持稳定，因此结构设计不能只关注造型是否完整，更要关注轮距、轴距、前叉倾角、转向把高度、重心位置和载荷传递。模型中前轮通过前叉与转向立管连接，车把向上延伸，形成较直接的操控姿态；后轮与后段车架及驱动区域相连，承担牵引和主要载荷输出。前后轮均采用大直径轮体，轮辋与辐条区域以醒目的橙色表达，制动盘布置在轮毂侧方，便于观察卡钳安装空间和盘片避让关系。

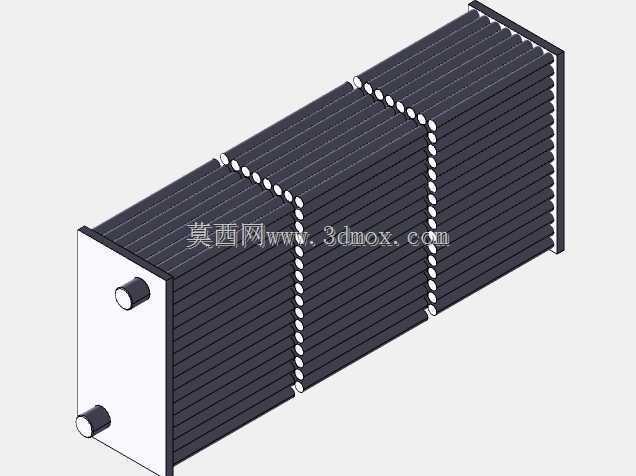

　　车架部分采用分段式骨架思路，前段承担转向和前轮冲击载荷，中段容纳电池及控制相关部件，后段连接后轮并形成牵引支撑。主梁与侧梁之间保留了较大的开放空间，这一处理有利于电池包的拆装，也为线束、控制器和散热区域留出边界。实际工程中，电池包并非简单放入车架即可，需要考虑离地间隙、侧倾间隙、维修拆卸方向、固定点强度以及碰撞时的保护范围。模型将储能模块以块状体布置在车架中部偏低位置，这种布置有助于降低整车重心，使车辆在直行和转向时减少倾覆感；同时，中部空间靠近前后载荷之间，可避免重量过度集中于前轮或后轮。

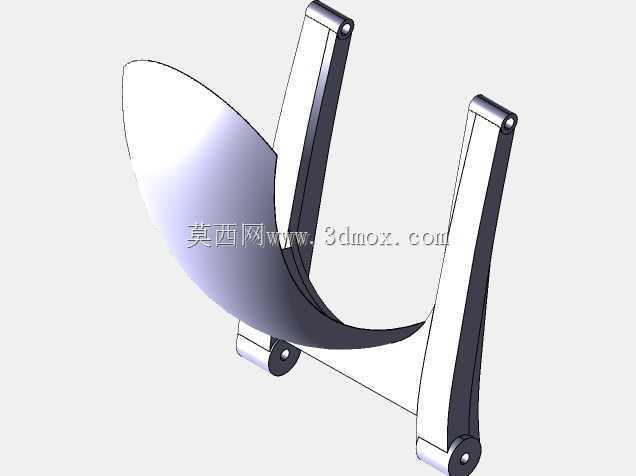

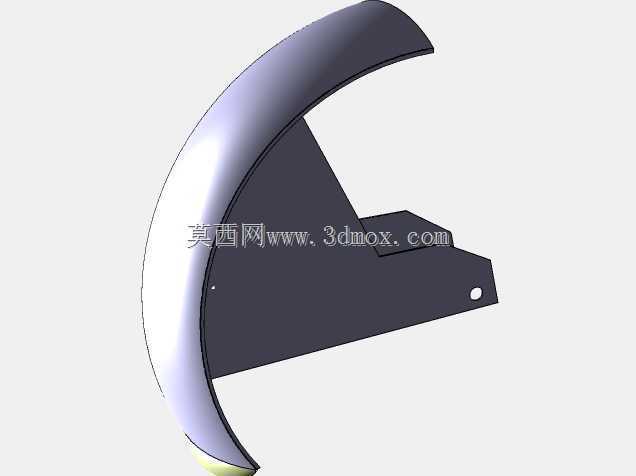

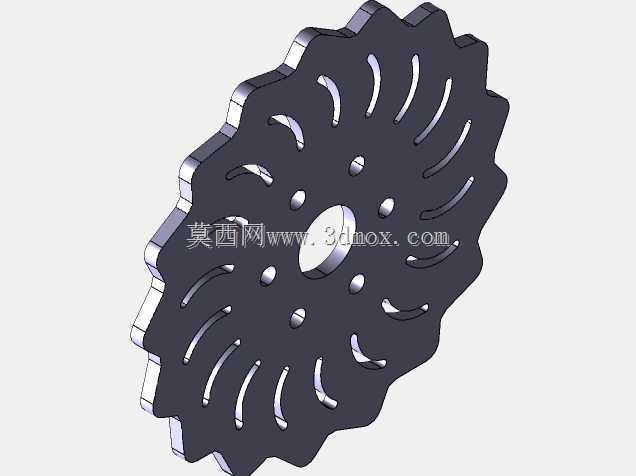

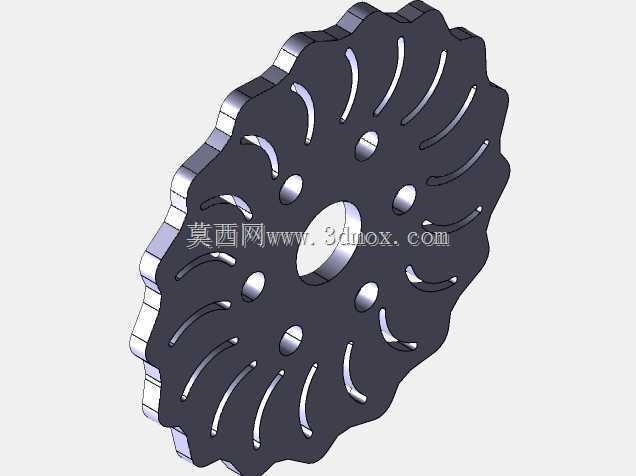

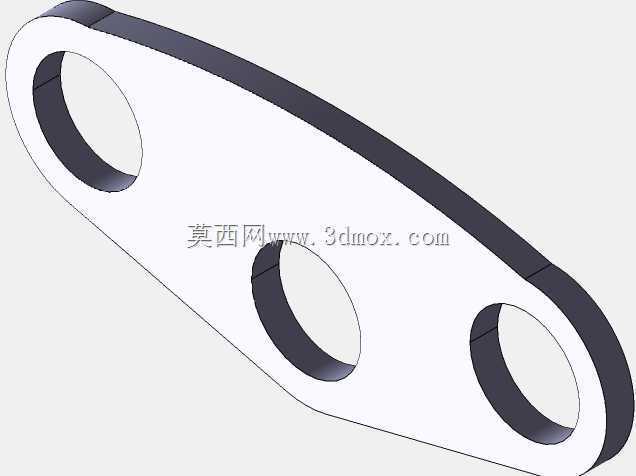

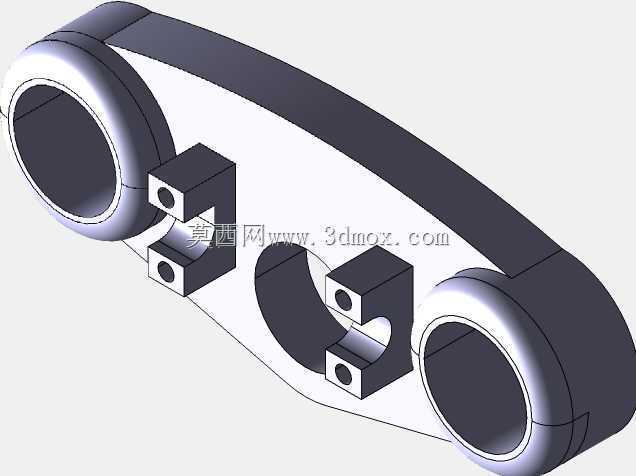

　　前轮结构的设计重点集中在转向与制动。前叉从轮轴向上延伸至转向颈部，承受路面反力、制动扭矩和转向载荷。前挡泥板沿轮胎上部形成弧形覆盖，虽然在原型中表现较为简化，但其边界已经体现出轮胎跳动、转向偏转和泥水遮挡之间的关系。前轮制动盘为大直径盘式结构，盘片与轮毂同轴布置，外侧需要预留卡钳安装位置。进行详细设计时，卡钳不能与前叉、辐条、挡泥板或轮轴紧固件发生干涉，制动盘厚度、轮毂法兰面和轮轴中心高需要共同确定。若后续增加悬架行程，还应复核轮胎在压缩到极限位置时与前叉、挡泥板及车架颈部的最小间隙。

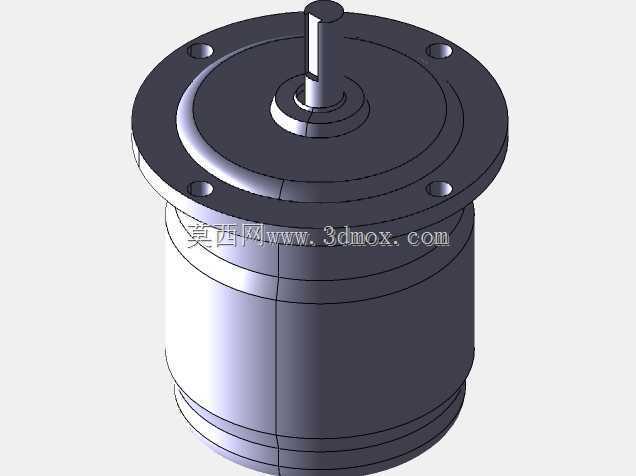

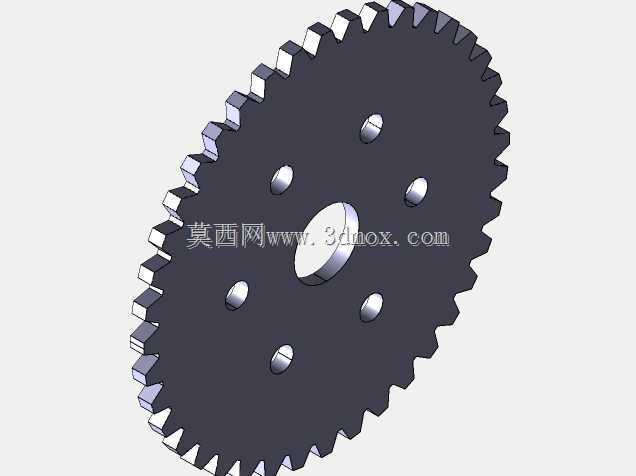

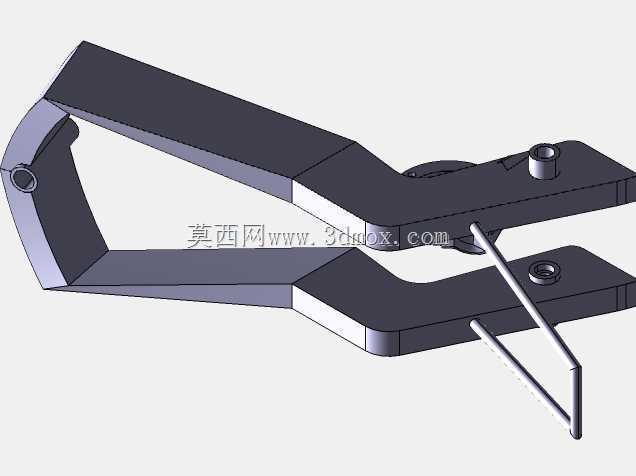

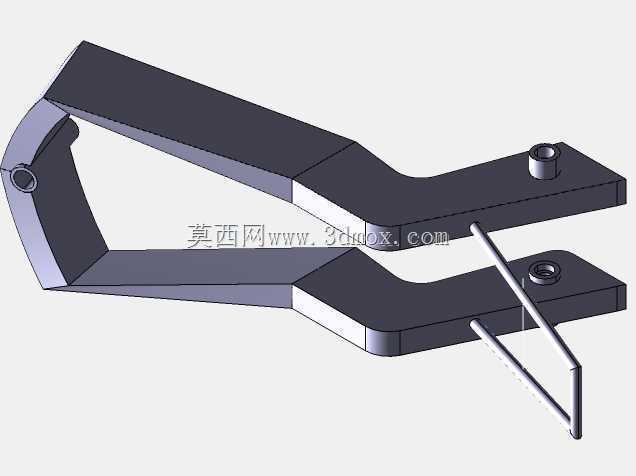

　　后轮区域兼顾驱动、承载和外观轮廓。后摇臂或后车架从主体结构延伸至后轮轴，形成后轮定位基准。后轮轮辋、轮胎和制动盘的比例关系在模型中较清晰，能够用于检查链条、皮带或轮毂电机方案的布置可行性。若采用轮毂电机，后轮中心区域需要预留电机壳体、相线、固定法兰和散热空间；若采用中置电机，则车架下部与后摇臂之间需要增加传动件路径，并重新校核张紧结构。模型当前以原型方式表达，未细化全部传动零件，但后部开放结构为这些方案保留了调整余地。

　　座椅与尾部支撑采用简洁的折线形态，后挡泥板沿后轮上方向后延伸，形成基本的骑行和遮挡边界。座椅高度、后轮中心和脚踏区域之间的关系直接影响骑乘姿态。对于电动自行车而言，骑行者重心通常位于车架中后部，设计时需要让座椅支撑点、脚踏受力点和车把握持点形成稳定三角关系。若座椅过高，低速落脚不便；若车把过远，长时间操控会增加上肢负担；若电池位置过高，则转弯时整车惯性感明显。该模型通过较高的车把、中部低位模块和后轮上方座椅轮廓，体现出偏实用代步的布局取向。

　　安装边界方面，整车三维数模可用于校核轮胎外包络、转向极限角、电池拆装通道和主要部件紧固空间。前轮在左右最大转角下，轮胎与前叉、车架立管及线束之间应保留安全间隙；后轮在受载跳动或装配公差累积时，轮胎与后挡泥板、后梁体之间也不能出现摩擦。电池模块的外形需要与车架内侧梁体保持均匀间隙，周边应预留固定支架、缓冲垫和维护工具操作空间。制动盘外圆、卡钳轮廓和轮毂辐条之间的运动关系应在装配环境中进行动态检查，避免静态看似无干涉、实际转动或转向时发生碰撞。

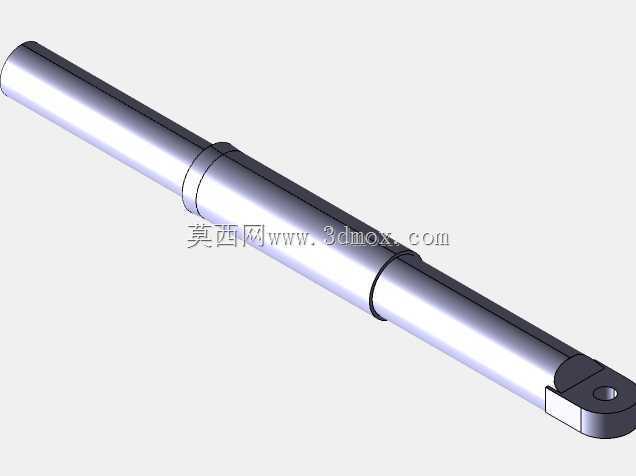

　　从结构深化角度看，后续可在该原型基础上补充车架管材壁厚、焊接节点、轴套、紧固件、悬架参数、电池箱体和控制器安装支架。前叉与车架颈部需要明确推力轴承或转向轴承的安装位置；后摇臂若采用铰接结构，应补充枢轴、衬套和缓冲器连接点；轮轴处需要定义螺纹、防松结构和拆装方向。整车数模还应结合骑乘者质量、路面冲击和制动工况进行强度校核，尤其关注前叉根部、主梁接头、后轴安装位和电池固定点。通过这些细化，原型骨架可以逐步转化为可制造、可装配、可验证的电动两轮车工程方案。
