五缸星型径向活塞发动机结构

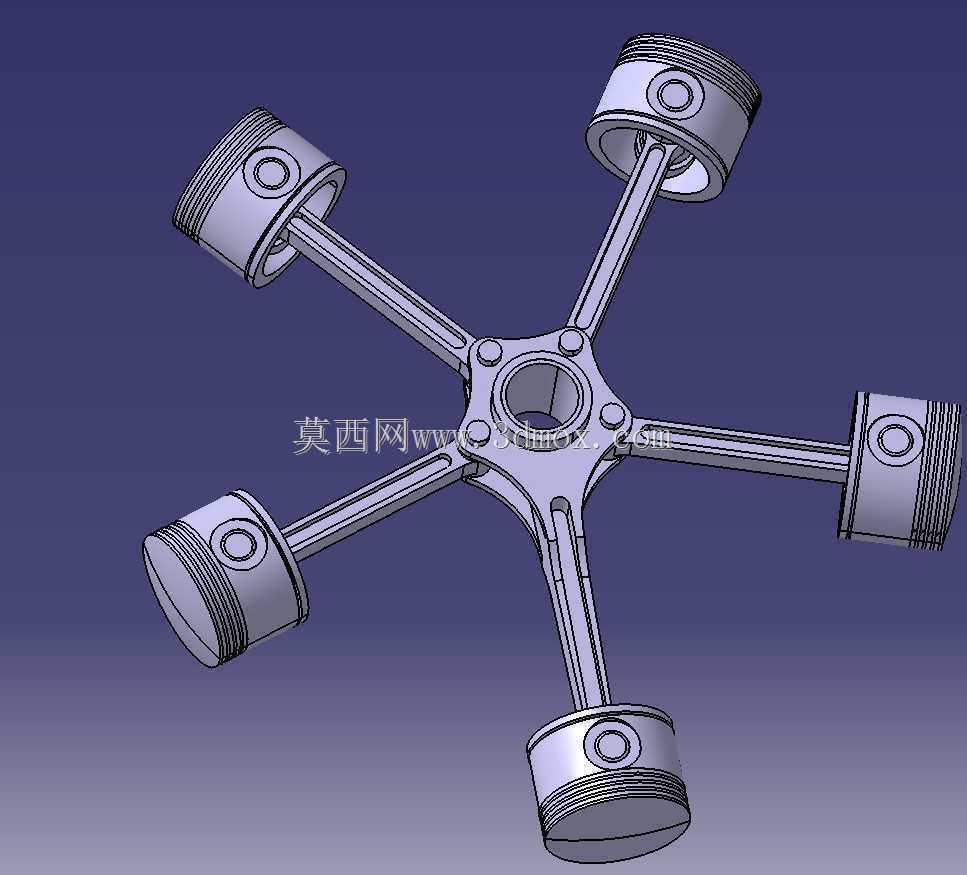

　　这套径向发动机结构以中心曲轴为动力汇聚点，五个气缸沿周向均匀向外辐射，整体呈现典型的星型布置。与直列或V型发动机相比，径向构型的最大特点是所有活塞连杆都作用在同一曲轴销附近，曲轴长度可以大幅缩短，机体受力围绕中心对称展开，因而在早期航空动力装置中具有重量轻、结构紧凑、迎风面积可控等优势。模型中可以看到活塞、连杆、中心星形支架、曲轴区域以及气缸外缘的基本关系，适合用于理解往复式内燃机中直线运动与旋转运动之间的转换过程。

　　从实际用途看，这类发动机主要服务于小型航空动力、教学演示、机械原理验证以及特殊轻型装备的动力方案讨论。气缸围绕曲轴箱向外展开后，冷却气流可以直接扫过各缸外壁，风冷条件下的散热路径较短，这也是径向发动机在飞机动力发展阶段被广泛采用的重要原因。对于结构设计人员而言，该模型的价值不在于单纯展示外观，而在于通过三维装配关系呈现多缸同步工作时的空间约束：活塞在气缸内往复运动，连杆将推力传递到中心曲柄，五个气缸按固定相位交替做功，使输出轴获得较为连续的转矩。

　　建模思路上，中心部件需要优先确定曲轴轴线与曲柄销位置，再以该轴线为基准建立周向阵列。五个气缸的中心方向均从曲轴箱向外辐射，相邻气缸之间保持相同夹角，因此在三维软件中可通过旋转阵列完成主体布局，但连杆与活塞不能只做简单几何复制。实际装配中，每根连杆的大端都要与中心曲柄区域建立运动关系，连杆小端通过活塞销与活塞连接，活塞外圆与气缸内壁形成同轴配合。若只关注静态展示，可以保留主要外形和装配位置；若用于运动仿真，则需要进一步约束曲轴旋转副、活塞滑动副以及连杆铰接关系，并检查各缸活塞在上止点、下止点附近是否存在干涉。

　　外形尺寸方面，径向发动机的包络空间由气缸数量、缸径、冲程长度和连杆长度共同决定。该五缸结构的最大外轮廓近似圆形，径向尺寸从曲轴中心延伸至各气缸头部，轴向厚度则主要受曲轴箱宽度、连杆厚度和活塞长度影响。安装边界设计时，不能仅按静止外圆预留空间，还应考虑维修拆装时气缸、活塞和连杆的抽出方向；由于各缸沿圆周布置，机体周围需要保留均匀的检修间隙。若将其放入飞行器或轻型设备机架中，支撑点通常围绕中心曲轴箱布置，安装面应尽量靠近主承力框架，避免悬臂式固定导致振动放大。

　　功能特性上，星型布置使多个气缸共享较短的曲轴，扭转载荷沿周向分布，主轴颈受力比多缸长曲轴结构更集中。对称布局也有利于改善整机质量分布，减少单侧偏重。与此同时，径向发动机的迎风面积较大，气缸外露明显，在航空应用中这一特征既带来良好风冷效果，也会增加气动阻力；在地面教学或实验装置中，则需要设置稳固的中心支架，并考虑排气管、点火元件和进气管路沿圆周排布后的空间占用。

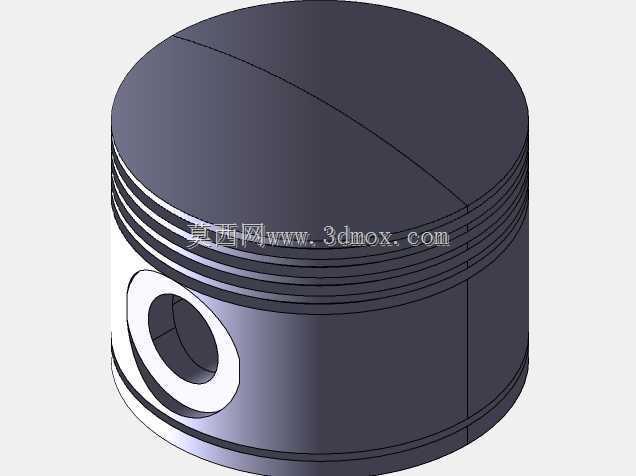

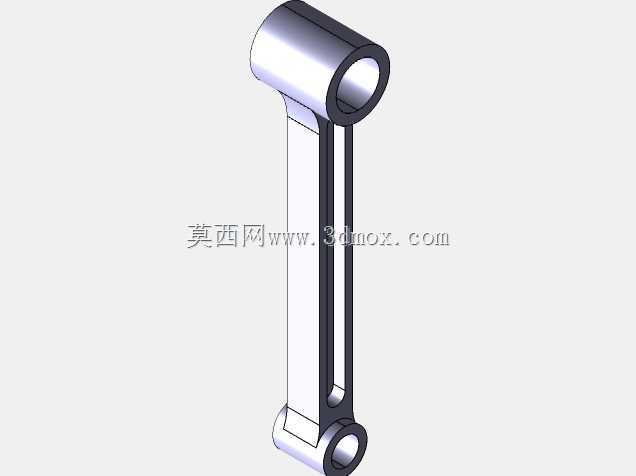

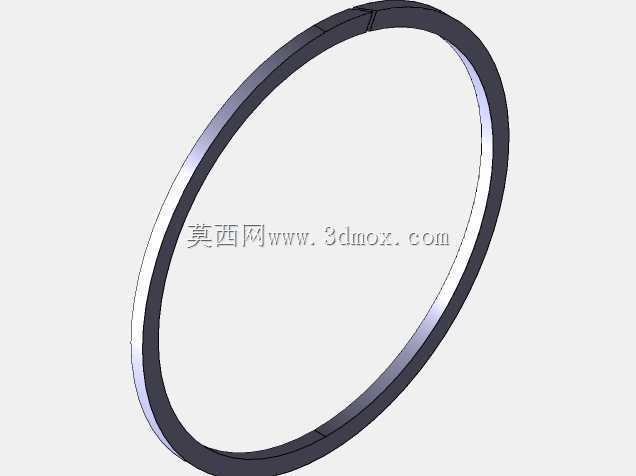

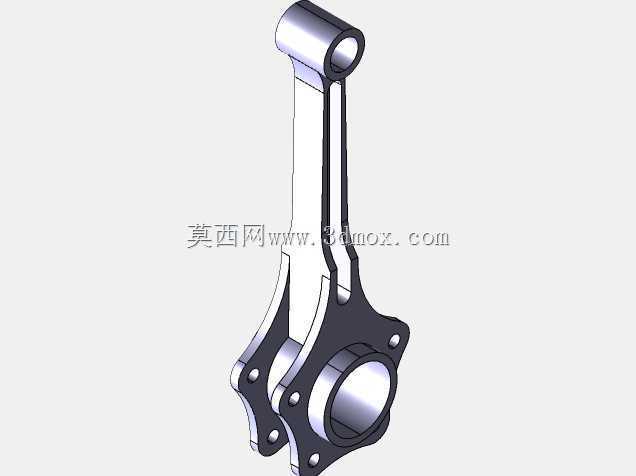

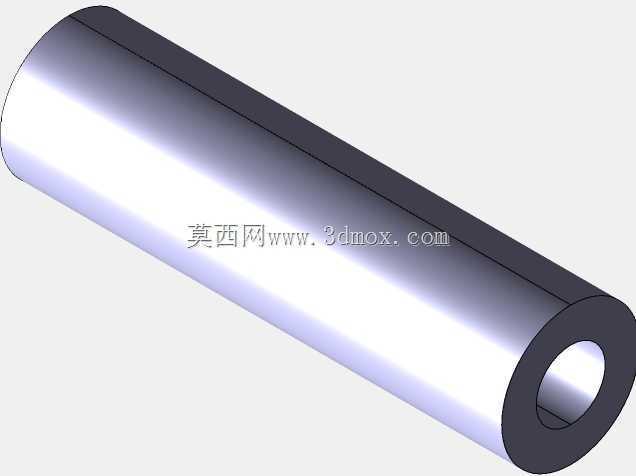

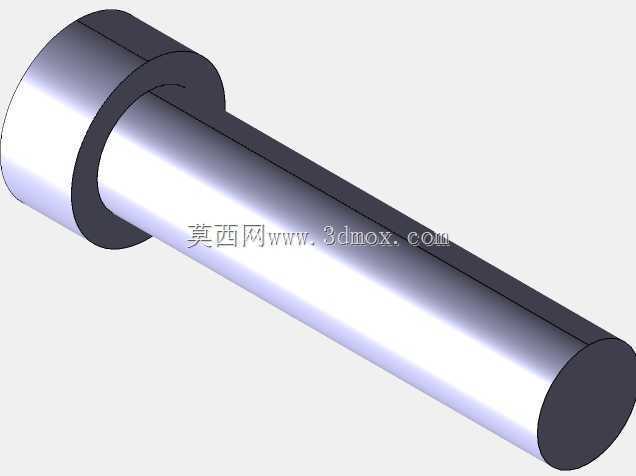

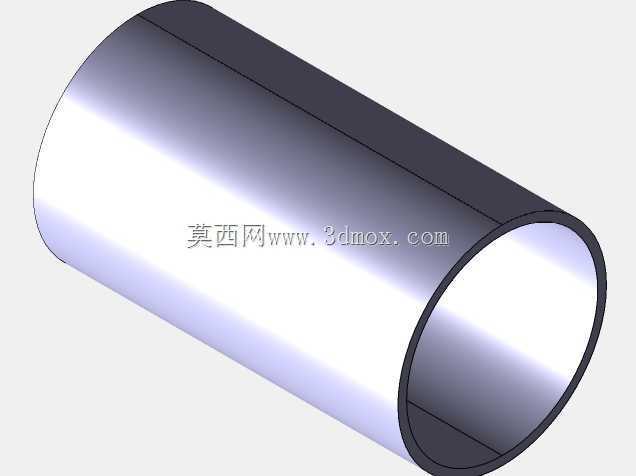

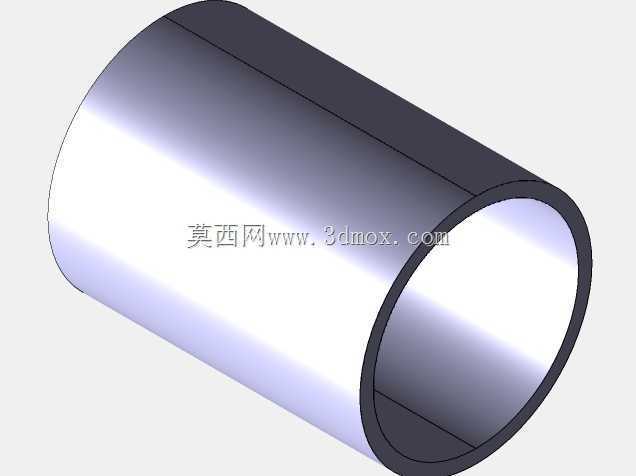

　　从零件细节看，活塞顶部承受燃烧压力，裙部在缸筒内起导向作用，环槽区域用于布置活塞环；连杆承担拉压交变载荷，截面需要兼顾刚度与轻量化；中心星形支架或曲轴箱则负责固定气缸并传递支承反力。设计时应重点检查连杆在曲轴旋转过程中的摆角范围，避免杆身与曲轴箱开口、相邻连杆或气缸根部发生碰撞。五缸相位差决定了各活塞不会同时到达上止点，这种错相运动能够降低输出转矩波动，但也要求点火顺序、配气机构和管路布置与周向角度严格对应。

　　对于三维建模从业者，该结构可作为复杂装配、周向阵列、运动干涉检查和机械原理表达的练习案例。建模时应先锁定中心轴线和气缸辐射方向，再建立活塞、连杆、曲柄之间的尺寸链；装配阶段通过剖面视图观察连杆大端叠加关系，借助运动分析确认活塞行程与曲轴转角的对应关系。整体来看，该模型清晰展现了径向内燃机“多缸环绕中心、短曲轴集中输出”的核心设计逻辑，也为理解早期星型航空发动机的结构布局提供了直观参考。
