简易活塞曲柄连杆发动机总成结构

　　这套三维结构围绕小型内燃机中最核心的曲柄连杆转换机构展开，重点呈现活塞、连杆、曲轴与机体支撑部分之间的装配关系。实际工程里，这类结构并不只是教学演示用的简化件，它对应着发动机方案设计初期最关键的运动校核环节：燃烧压力作用在活塞顶面后，直线往复运动必须通过连杆传递给曲轴，再由曲轴转化为稳定的旋转输出。模型把气缸容纳区域、活塞运动轴线、曲轴回转中心和连杆摆动平面放在同一装配环境中，能够直观看到各零件在运动周期内的相对位置，也便于检查活塞下行、曲轴转角变化以及连杆大端绕曲柄销转动时是否存在干涉。

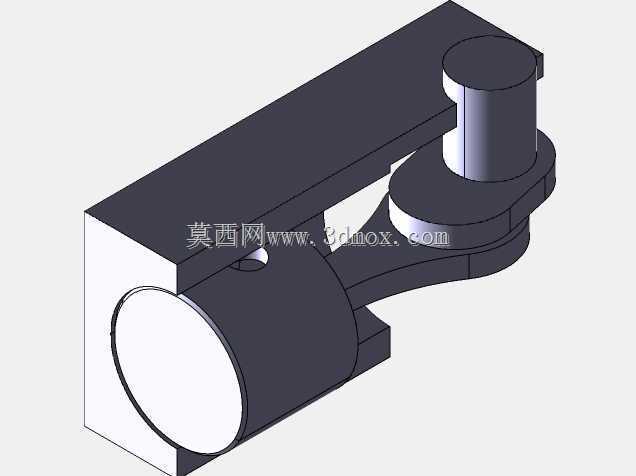

　　从使用场景看，该总成可用于小型动力装置的原理验证、机械课程中的机构分析，也能作为发动机逆向建模和结构改型的基础参考。整机外形采用紧凑的L形支撑布局，一侧形成近似气缸壁的导向空间，下部容纳曲轴回转区域，后侧立壁承担主要安装与定位作用。活塞位于上部圆柱腔内，外径与缸体内壁保持设计间隙；连杆小头通过活塞销与活塞连接，大头则抱合在曲柄销上。曲轴沿横向布置，主轴颈从机体侧部伸出，既体现动力输出端的位置，也保留了后续接入飞轮、带轮或负载轴的接口边界。

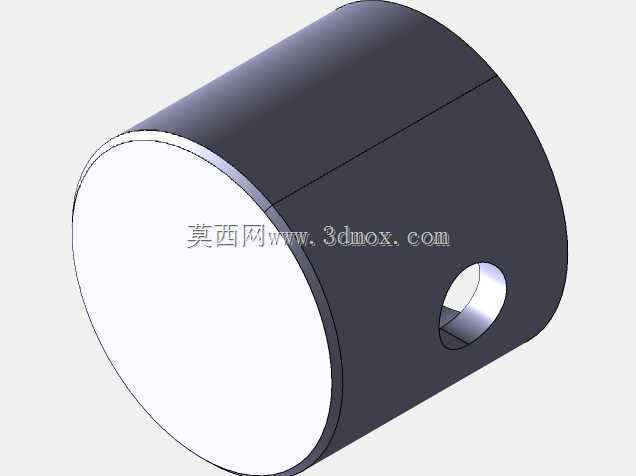

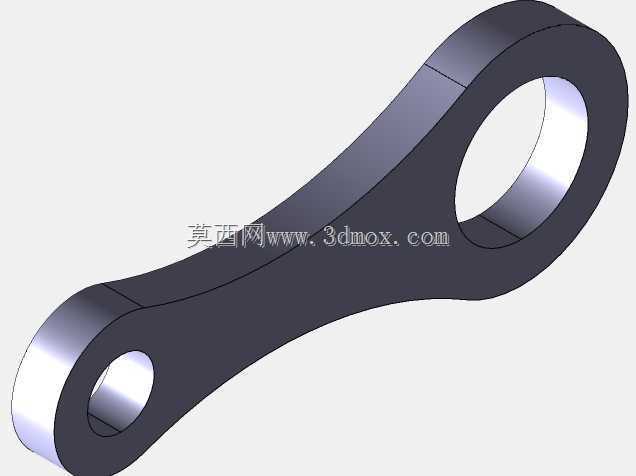

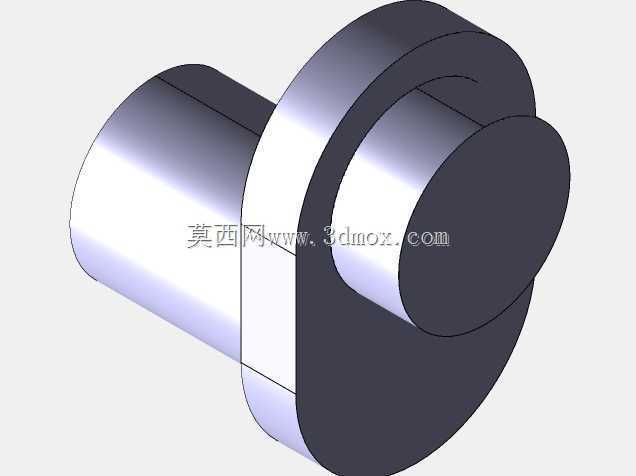

　　设计思路上，模型没有堆砌复杂的气门、供油和冷却附件，而是把注意力集中在运动链本身。活塞顶部保留了简洁的承压面，销座区域向内腔加强，用于承受交变燃气压力和惯性力；连杆杆身采用过渡圆滑的受力形态，在小头、大头之间形成连续传力路径，避免截面突变造成应力集中。曲轴部分通过主轴颈、曲柄销和偏心曲柄臂构成偏心回转结构，偏心距直接决定活塞行程，也影响连杆摆角、侧向力和整机高度。对于结构设计人员来说，这些尺寸关系比外观造型更重要：缸体高度需要覆盖活塞上止点到下止点的完整行程，曲轴箱下方要留出曲柄臂旋转包络，连杆在最大摆角位置不能触碰缸口或箱体内壁。

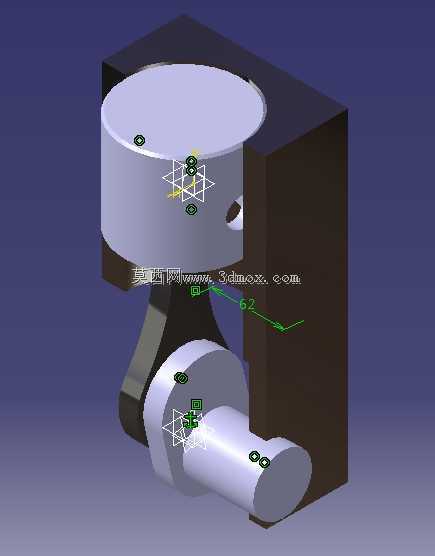

　　安装边界方面，上部活塞外圆与缸体导向孔构成滑动配合，活塞销轴线与曲轴轴线必须保持平行，否则会造成连杆偏磨、活塞卡滞和异常噪声。曲轴横向穿过机体支撑孔，主轴颈位置决定整个机构的回转基准；后侧立壁可作为加工和装配时的基准面，侧面伸出的轴端则需要结合轴承、密封件和外部连接件进一步完善。模型中若干绿色标记点对应装配约束或特征定位位置，反映出建模时对同轴、重合、偏移和角度关系的控制。若进入详细设计阶段，还需要在这些边界上补充轴承座、轴瓦、卡环、润滑通道和螺栓连接等要素，并根据转速、缸径、行程和目标载荷校核曲轴疲劳强度、连杆稳定性以及活塞裙部的导向能力。

　　整体来看，该结构把发动机中“直线运动—摆动—旋转运动”的传递路径表达得比较清楚，适合用于运动干涉检查、装配关系说明和机构原理展示。它的价值不在于完整还原某一量产机型，而在于以较少零件抓住发动机总成的机械本质：活塞受压力推动，连杆改变力的方向，曲轴输出转矩，机体则为全部运动件提供定位、支撑和安全包络。围绕这一基础框架继续细化配合公差、材料、润滑和平衡设计，才能形成可制造、可装配、可稳定运行的动力单元。
