铅酸蓄电池组结构三维数模

　　这套铅酸蓄电池三维结构数模，围绕工业后备供电、直流操作电源以及小型动力储能场景的实际装配需求搭建，完整还原了单体蓄电池从外壳承载、极柱引出到顶部汇流连接的全部结构关系。在工程现场，这类蓄电池常被布置在直流屏柜、通信基站电源架、不间断供电系统以及小型电动设备底盘内，承担市电中断后的应急供电、设备启动瞬间大电流放电以及稳压滤波作用，建模时没有只做外观包覆，而是把底座安装边、顶部极群排布、正负极端子和加注口的相对位置都按真实装配逻辑做了区分。

　　从结构布局来看，电池主体采用长方体槽体形式，外壳侧壁预留出足够壁厚，用来容纳内部极板组、电解液腔以及隔板空间；底部延伸出带安装孔位的凸缘底座，凸缘上的开口槽对应机柜安装面或设备支架上的固定点位，现场装配时可通过螺栓或压条将电池锁紧，避免车辆、移动设备运行振动造成电池移位。数模底部两侧的安装边并非装饰特征，其宽度、孔位间距和离地高度都直接决定电池能否顺利落入围栏或托盘，选型时若忽略底座边界，极易出现电池放进去后固定孔对不上、底部散热间隙不足的问题。

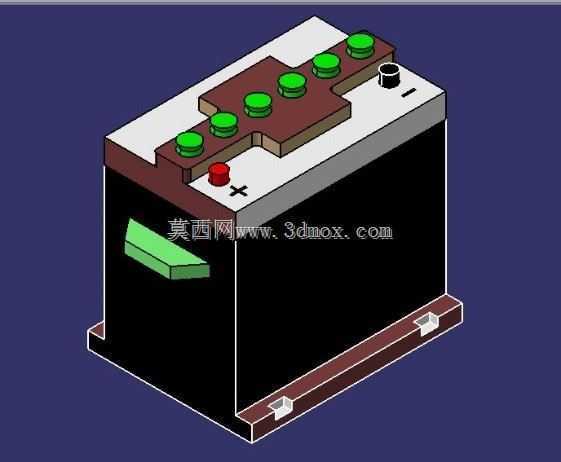

　　顶部结构是这套数模表达的重点。盖板上方按极群排列顺序布置了多组绿色圆形加注与汇流端盖，沿阶梯形汇流排区域依次分布，既对应内部多个单格电池的串联位置，也留出了维护时开启、检查电解液状态的操作空间。红色正极柱与黑色负极柱分别设置在盖板两端，旁边标注正负标识，端子高度和外径按照常见接线夹、铜排搭接尺寸设计，保证外接电缆鼻子或汇流铜排能够平整贴合，避免接线时出现端子干涉、扳手操作空间不足的情况。顶部盖板与槽体之间的配合台阶也做了出来，能够体现密封胶封或热封封合的装配边界。

　　建模过程中对外形尺寸的控制遵循安装优先原则：电池本体长宽高比例参考工业常用固定型铅酸电池规格，顶部端子高出盖板的尺寸控制在接线弯曲半径允许范围内，底座凸缘向下伸出的高度兼顾叉车搬运、托盘承托和地面绝缘垫铺设需求。侧壁上的绿色示意标识区域对应铭牌或液位观察位，便于现场识别电池型号、额定参数及电解液液位区间。外壳棱角处做了适度过渡，既符合塑料槽体注塑成型的拔模要求，也减少搬运过程中磕碰开裂的风险。

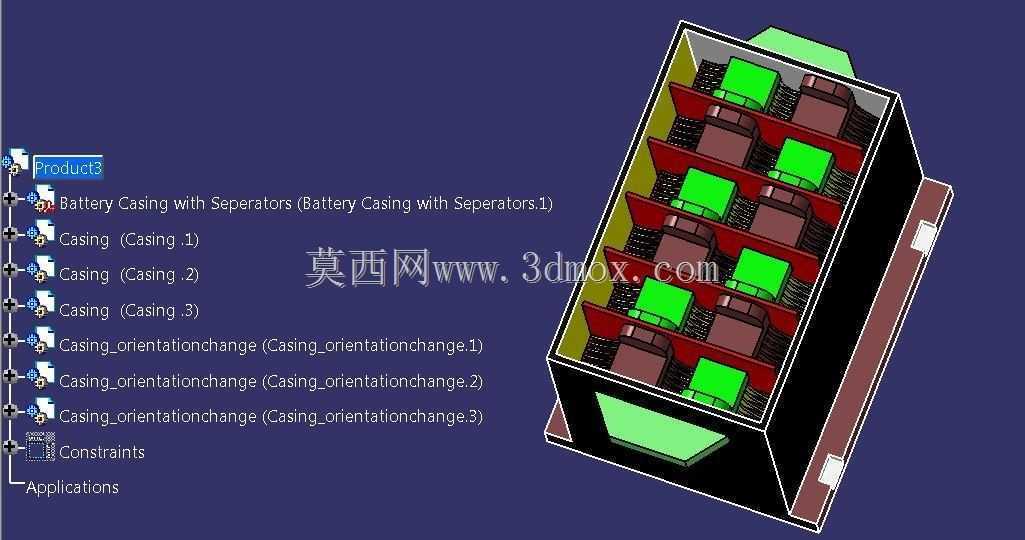

　　在功能特性层面，铅酸电池的核心优势在于大电流放电能力强、工作可靠性高、对使用环境要求相对宽松，这也决定了其结构设计必须优先保证极柱连接可靠、壳体密封防漏、安装固定稳固。数模中将单格顶部的连接通路做成连续的阶梯形凸台，直观表达多个单格串联成整只电池的电路走向；端子区域周围留出平整操作面，方便多只电池并排组成电池组时，用铜排实现串并联连接。进行电池组布置时，工程师可以直接调用该数模核对柜体内层间距、维护通道宽度以及端子上方走线空间，提前发现电池与柜门、母线夹、通风装置之间的干涉问题。

　　从设计思路上讲，模型没有把蓄电池简化成一个实心方块，而是把影响安装和维护的关键特征全部独立表达：底部安装槽决定机械固定方式，顶部端子决定电气连接方案，加注口分布决定日常维护路径，壳体外形决定散热与绝缘距离。对于电源柜设计人员，可据此核算电池架层间高度和承重梁位置；对于设备整机厂，可将其放入底盘或电气舱中检查电缆走向与通风间隙；对于结构建模从业者，也能通过该数模理解工业储能电池在机械承载、电气连接、维护操作三者之间的平衡方式。整套结构既满足铅酸电池自身的成型与密封要求，也为下游成套设备的空间布置提供了准确的三维边界依据。
