立神202Ah棱柱磷酸铁锂电芯结构

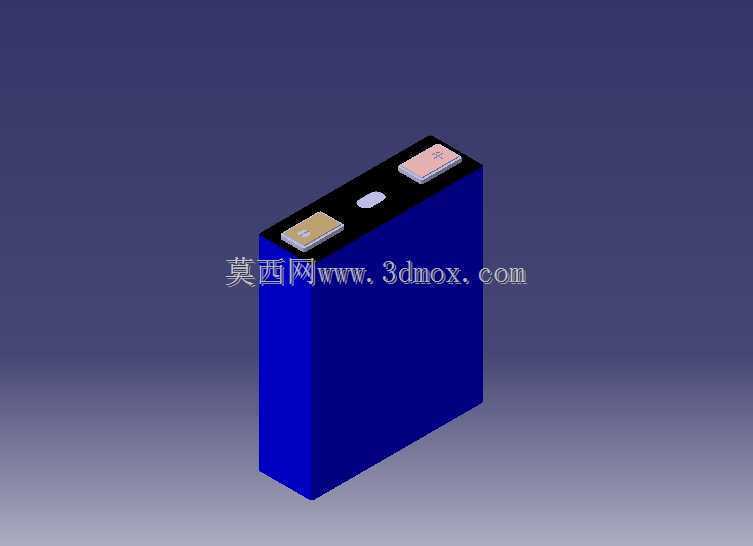

　　该三维模型呈现的是一款大容量棱柱形磷酸铁锂电芯，单体标称容量202Ah，额定电压3.2V，持续放电倍率可达1C，属于新能源动力与储能系统中常用的方形铝壳电芯形态。模型完整还原了电芯的蓝色硬质外壳、顶部黑色封盖、两端极柱以及顶盖中部的防爆阀结构，外形为规整的长方体，棱边处理与实际量产电芯一致，适合在电池包结构布置、模组装配校核、Pack空间规划以及热管理设计中作为基础零部件使用。

　　从实际工程应用来看，这类电芯主要面向大容量储能电站、工商业储能柜、通信基站后备电源、低速电动车、叉车动力系统以及部分乘用车或商用车动力电池包。相比小容量圆柱电芯，202Ah方形电芯的单体能量更高，模组内所需电芯数量更少，串并联连接点相应减少，有利于降低BMS采样复杂度和装配工时；相比软包电芯，其金属外壳具有更好的结构刚性，在堆叠、压紧和长期振动工况下更易保持尺寸稳定。

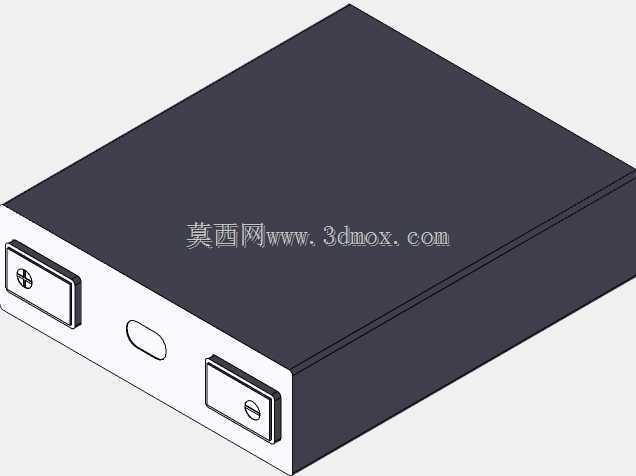

　　模型在外形表达上抓住了方形电芯的关键边界：主体为大面平整的长方体结构，两个宽面是模组中与结构胶、隔热垫或液冷板接触的主要区域；窄侧面通常承担堆叠定位和侧向约束作用；顶部极柱区域略高于电芯本体，是电连接设计中必须避让的重点。两端极柱分别对应正负极，顶面的颜色和形状差异可用于防错设计，装配时铜排或铝排需要根据极柱位置确定跨距、开孔位置和折弯高度。顶盖中部的圆形结构对应安全泄压装置，在热失控或内部压力异常升高时释放气体，因此三维布置中不能在其正上方布置封闭件、线束或刚性梁，以免影响泄压方向。

　　进行电池包设计时，这类电芯的安装边界不能只按理论长方体处理。电芯长度、宽度和高度决定模组的基本堆叠节距，而顶部极柱、焊接区域、采样线束、汇流排和绝缘防护件都会额外占用高度空间。多个电芯并排组成模组时，需要在电芯之间预留膨胀间隙。磷酸铁锂电芯在充放电循环和寿命周期内会产生一定厚度膨胀，若侧板和端板约束过强，可能造成壳体变形、极柱受力异常或散热面接触不均；若间隙过大，则会降低体积能量密度，并使电芯在振动中出现窜动。实际设计通常通过绑带、侧板、端板和缓冲垫形成可控预紧力，使电芯在膨胀方向上受到稳定约束，同时保留必要的压缩余量。

　　热管理设计也高度依赖电芯外形。方形大面平整，适合贴装液冷板、导热垫或隔热垫。若采用风冷方案，需要在电芯窄面或模组之间形成稳定风道，保证压差和流量分布均匀；若采用液冷方案，冷板与电芯大面之间的接触压力、导热材料厚度和表面平面度都会影响温差控制。模型中清晰的壳体轮廓可用于检查冷板、隔热片、结构胶和压条之间是否存在干涉，也能帮助工程师判断管路接头和采样线是否靠近极柱或泄压阀。

　　电连接方面，棱柱电芯顶部极柱承载较大电流，1C持续放电工况下汇流排的截面积、材料、表面处理和焊接长度都需要结合温升校核。三维布置时，铜铝排不应紧贴顶盖锐边，需保留绝缘间隙；跨接不同电芯时，排的折弯半径和紧固方向要兼顾装配工具可达性。对于激光焊接结构，极柱顶面与汇流排之间需要保持稳定贴合，模型中极柱的高度和位置可用于建立焊接工装的定位基准。

　　从建模思路看，该类电芯模型不必还原内部卷绕或叠片细节，外部结构设计更关注可装配的实体边界。外壳可按长方体建立主体，再通过顶盖、极柱、绝缘件和防爆阀等特征区分功能区域；蓝色壳体与黑色顶盖的材质划分有助于在渲染和评审中识别零件层次；极柱的独立建模则便于后续提取连接面、生成汇流排和检查电气间隙。对于系统级工程师，该模型可作为数字样件导入模组总成，用于完成堆叠间距、压条位置、采样线走线路径、冷板覆盖范围以及箱体内部空间占用的连续校核。

　　在维护和安全层面，方形电芯的直立布置有利于顶部泄压和汇流排检修，但也要避免上层结构遮挡排气通道。多排电芯布置时，泄压阀方向通常需要与电池包消防排烟路径相协调，模组上盖可设置导向通道或薄弱区域，使高温气体按预定方向排出。通过该三维模型，设计人员能够在方案早期发现极柱与梁体干涉、采样线过长、冷板覆盖不足、膨胀间隙不合理等常见问题，从而减少后期样机返工。
