全向移动麦克纳姆机器人轮结构设计

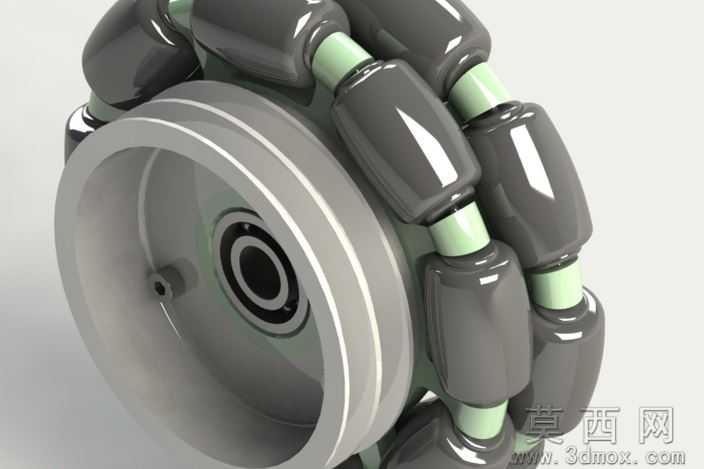

本作品为适配全向移动机器人的麦克纳姆轮三维建模设计，整体建模过程基于参数化设计逻辑完成，首先对轮体核心承载结构进行基准搭建，以中心轴承安装位为核心基准，绘制主轮毂的回转截面轮廓，通过回转特征生成主轮毂基体，在基体上完成周向均布的辊子安装轴孔、定位销孔的特征阵列，保证所有安装位的位置度公差符合装配要求。辊子部分采用分段式包覆设计，每一个周向分布的辊子都单独建模，先绘制辊子的鼓形外轮廓曲面，通过曲面裁剪、实体化生成辊子基体，再为辊子添加中间的连接轴段特征，保证辊子可绕自身轴段自由转动，所有辊子按照麦克纳姆轮的标准偏置角度周向阵列排布，确保轮体滚动时可分解出多方向的运动矢量，实现全向移动的功能。材质渲染阶段，主轮毂部分赋予哑光浅灰色工程塑料材质，调整材质的粗糙度参数模拟尼龙加纤材质的哑光质感，边缘添加细微的倒角高光提升真实感；辊子的外层包覆部分赋予深灰色高光泽耐磨聚氨酯材质，调整反射率参数模拟橡胶类材质的半光泽表面效果；辊子与主轮毂连接的轴段部分赋予淡绿色工程塑料材质，区分不同功能部件的同时提升视觉层次感；中心轴承位置赋予金属哑光材质，模拟轴承钢的金属质感。结构设计上充分考虑实际装配需求，主轮毂内部预留了标准轴承的安装位，可直接适配常规深沟球轴承，轮毂侧面设计有紧定螺丝孔，可将轮体与驱动电机输出轴牢固锁止，避免传动过程中出现打滑问题；周向辊子的安装轴采用间隙配合设计，保证辊子转动顺滑无卡滞，同时在辊子两端设计有限位结构，防止辊子在运行过程中从安装位脱出。整体建模过程严格遵循实际加工工艺要求，所有壁厚、倒角、拔模角度都符合注塑加工的工艺标准，既保证了轮体的结构强度，也兼顾了轻量化设计需求，可直接用于全向移动AGV、竞赛机器人、服务机器人的行走机构设计参考，模型装配关系完整，可直接导入仿真软件进行运动学仿真，验证全向移动的运动轨迹与受力情况。
