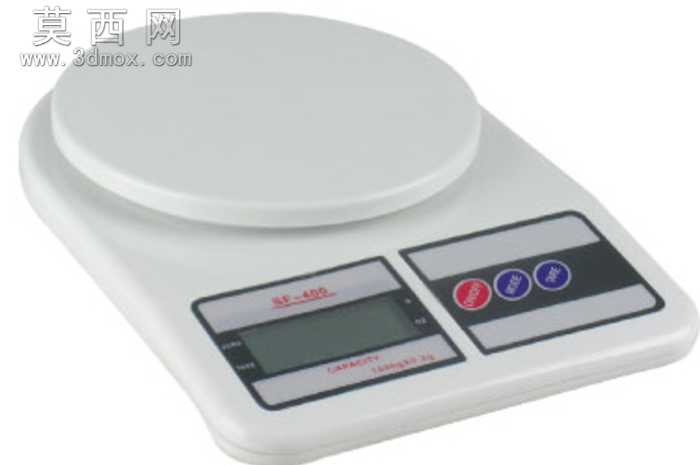

家用厨房数字电子秤结构设计方案

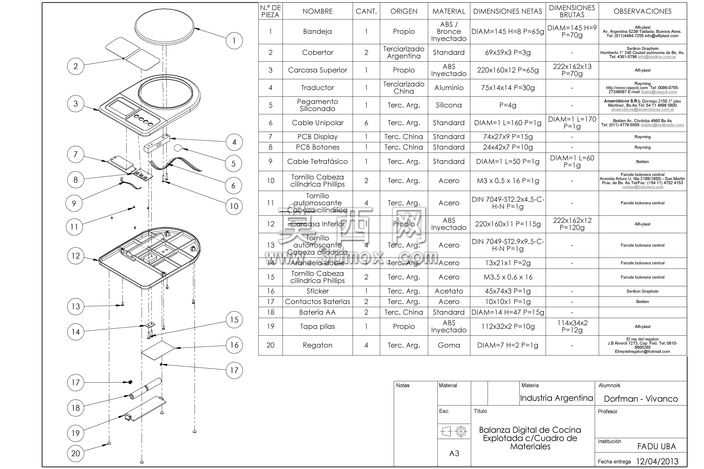

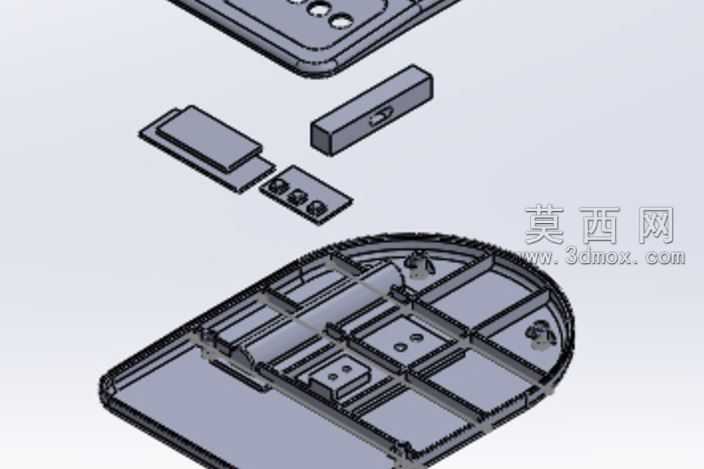

本作品为家用厨房数字电子秤的完整三维结构设计，建模过程中严格遵循低成本量产的设计逻辑，针对国内供应链的生产特性做了适配优化，在保证核心称重功能完整的前提下对非关键结构做了合理简化，兼顾了功能实用性与生产经济性。建模阶段首先梳理了产品的完整装配层级，将整体结构拆分为上下壳体、称重托盘、称重传感器模组、显示控制模块、操作按键、供电单元、内部连接线缆、底部防滑脚垫等多个独立子部件，每个子部件都按照实际生产的工艺要求做了细节处理：上下壳体采用薄壁注塑结构设计，预留了卡扣装配位与螺丝固定柱，壁厚均匀符合注塑成型的工艺要求，避免出现缩痕、填充不足等生产缺陷；称重托盘采用平整的圆形结构，边缘做了圆弧过渡处理，既方便日常清洁，也能避免使用过程中的磕碰划伤；称重传感器模组采用悬臂梁式结构设计，安装位预留了精准的定位孔与固定槽，保证传感器安装后的受力方向与设计要求一致，确保称重精度的稳定性；显示模块区域预留了透明视窗的安装位，视窗与壳体之间设计了卡扣固定结构，无需额外粘接即可实现牢固装配，同时预留了PCB板的固定柱与走线槽，方便内部线路的规整排布；操作按键采用软胶材质的一体式按键设计，与壳体上的按键孔位精准适配，按压行程与反馈力度符合日常使用的交互习惯；底部设计了四个独立的防滑脚垫安装位，脚垫采用软胶材质，既可以保证秤体放置时的平稳性，也能避免使用过程中刮伤厨房台面；供电单元采用常见的干电池供电方案，电池仓设计在壳体底部，配备了可拆卸的电池仓盖，更换电池操作便捷。所有零部件之间的装配关系都经过干涉检查，不存在装配冲突，装配顺序符合实际生产的组装流程，每个零件的尺寸公差都按照对应加工工艺的精度要求做了预留，保证后续开模生产的良率。整体结构没有冗余的复杂设计，所有零部件都可以通过常规的注塑、冲压、电子贴片等成熟工艺实现生产，物料成本控制在较低区间，完全匹配入门级家用厨房秤的产品定位，能够满足家庭日常食材称重、烘焙配料称量等使用场景的需求。
