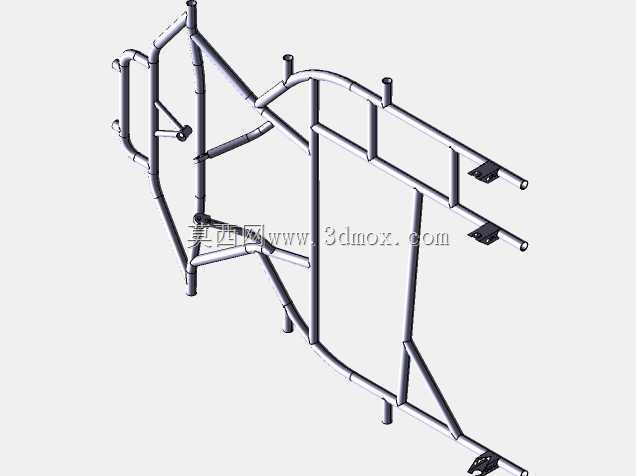

钢管桁架式卡丁车承载车架结构

　　这套车架采用圆管弯折后拼焊的桁架式布局，没有使用冲压钣金蒙皮作为主承力件，所有驾驶载荷、冲击载荷、动力总成挂载载荷都通过管材构成的空间杆系传递，是小型休闲竞速车辆里非常典型的轻量化底盘方案。

　　从实际使用场景来看，这类车架主要面向场地休闲卡丁车、校园 Baja 赛车原型、小型越野娱乐车的开发验证环节。场地内车辆需要频繁承受过弯侧向加速度、起步制动的纵向冲击，以及飞坡落地时的垂向脉冲载荷，桁架结构可以把每一处外力拆解为管材的轴向拉压受力，相比薄壁钣金折弯车架，在同等自重下抗扭刚度表现更突出，管材发生塑性变形时也会先出现局部弯折，不会像钣金件那样出现大面积撕裂，场地运营方检修时可以单独切割更换变形管段，维护成本更低。

　　设计思路上，车架前部的管架围成了开放式的前轮转向容纳空间，两侧伸出的平行管段预留了转向节、摇臂的安装点位，端部焊接的安装支座可以直接固定下摆臂铰接点，管间距经过校核，预留了前轮最大转向角的运动包络空间，不会出现打方向时轮胎剐蹭管梁的问题。中部座舱区域的环形管框是整个车架刚度最高的区段，两侧侧边防撞管沿驾乘人员侧面连续布置，顶部横向弯管构成了防滚环的基础轮廓，发生侧翻时可以先于驾乘人员接触地面，配合后续加装的防撞衬垫，能够满足场地娱乐车辆的安全防护要求。座舱底部的纵横管梁构成了地板承载网格，既可以固定座椅安装滑轨，也能承接蓄电池、控制器等部件的重量，管梁之间的空隙可以预留走线空间，线束、制动油管可以沿管材内侧排布，避免行驶中被碎石击打磨损。

　　车架后段向外延伸的两根平行纵梁是动力总成的主要安装位，端部预留的焊接支座可以直接固定后置发动机或者驱动电机的安装吊点，纵梁之间的跨距适配小型链轮传动机构的布置宽度，后轴安装座的点位同轴度在拼焊工装定位时就可以保证，后期装配不需要大量修磨垫片来调整传动对中度。

　　安装边界方面，整车架的管材选型统一采用小口径无缝钢管，弯折处全部采用大圆弧过渡，没有出现直角弯折的应力集中点位，所有管与管的相贯线位置都做了贴合焊接处理，焊缝沿管材圆周连续布置，不会出现点焊局部应力过载的问题。车架整体宽度控制在常规卡丁车的轮距范围内，座舱内部的横向空间可以适配通用型卡丁车座椅的安装尺寸，转向管柱的安装斜向管段预留了足够的倾角调节余量，可以适配不同身高驾驶者的操控姿态。车架底部的管梁离地间隙经过优化，在保证悬架行程空间的前提下，避免了非铺装路面行驶时管梁直接剐蹭地面凸起。

　　在结构验证环节，这套空间桁架模型可以直接导入有限元环境做扭转刚度、模态分析，通过调整不同区段管材的壁厚，在重量和刚度之间找到平衡：比如防滚环、悬架安装点附近的管材选用稍厚规格，座舱中部非直接承力的辅助支撑管可以减薄，在满足强度要求的前提下把整车架自重控制在合理区间。同时全参数化的管段布局也方便后续改型，比如调整轴距适配不同尺寸的轮胎、改动后部纵梁位置适配不同型号的动力单元，不需要重新搭建整体框架，只需要修改对应管段的长度和弯折角度即可完成衍生车型的底盘开发。
