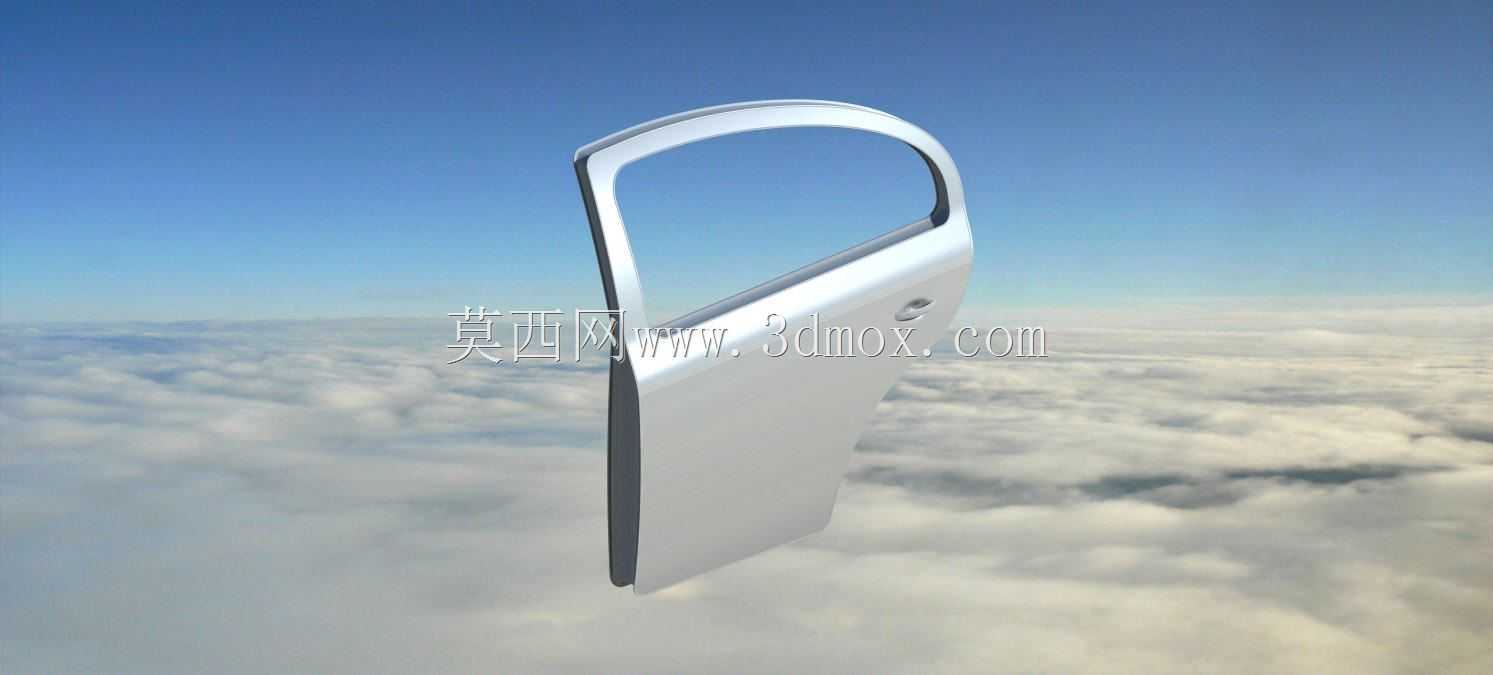

轿车后侧车门曲面线框结构设计

　　后侧车门是乘用车车身侧围系统中承担乘员进出、侧面防护、密封隔振与外观造型衔接的核心覆盖件，其结构边界直接受侧围外板、B柱、C柱、后轮罩包络、门槛梁以及车顶侧梁的装配约束。在整车总布置阶段，后车门的开启角度需要兼顾后排乘员上下车的通过性，同时避让后侧围翼子板与轮罩的运动包络，避免门体开启过程中与相邻车身曲面发生干涉。门体整体采用冲压钣金拼焊的承载思路，外板承担外观曲面与气动平顺性要求，内板集成玻璃升降导轨、门锁安装座、铰链加强板、限位器固定点以及内饰板卡扣基座，内外板之间通过包边压合与结构胶连接形成封闭腔体，在侧面碰撞工况下可配合车门防撞梁传递并分散冲击载荷。

　　从造型实现角度看，后车门窗框区域采用不等半径的顺滑过渡曲面，窗框上沿沿车顶侧梁的走向逐步收窄，前侧边缘对接B柱密封面，后侧弧线向C柱方向延伸，保证侧窗玻璃升降过程中的导向间隙均匀。门体下部曲面需与门槛外板保持均匀的分缝间隙，周圈密封面的压缩量控制在橡胶密封条的有效变形区间内，既避免高速行驶下风噪渗入，也防止关门时密封件过度压缩产生反力。门把手安装位布置在门体腰线附近的操作舒适区，背后对应加强垫板，将开关门的集中载荷扩散到内板主承载面上，防止长期使用后外板出现局部凹陷变形。

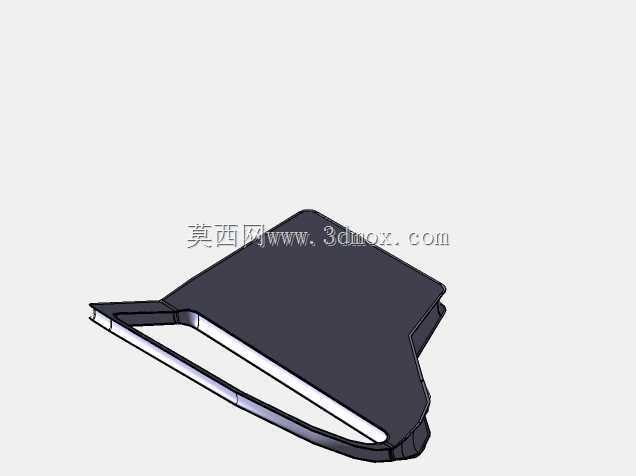

　　线框建模阶段首先搭建整车侧视方向的关键控制轮廓，包括门体上下边界、前后分缝线、窗洞轮廓、腰线特征线以及下部防擦线，再通过跨截面的曲率梳检查保证相邻曲面间的G2连续，避免高光反射带在冲压后出现扭曲畸变。曲面分块时优先保证外板主曲面的完整性，将窗框拐角、门锁凹陷、把手沉台等局部特征以过渡曲面拼接，降低A级曲面的建模复杂度，也为后续冲压工艺的模面补偿留出调整空间。内板结构则按照载荷分布设计深浅不一的拉延筋与加强凸台，在铰链与门锁两处高承载区域增加加厚加强板，焊点排布避开应力集中的拐角位置。

　　安装边界方面，铰链轴线的倾角需要同步考虑门体自重下垂量与开启运动轨迹，轴线相对竖直方向的前后、内外倾角度经过匹配后，可让车门在全开位置保持稳定停靠，在半开位置不会自行关闭或猛然甩开。玻璃升降器的导轨弧度与窗玻璃曲面曲率保持一致，导槽两端的限位位置确定玻璃完全升起后的上沿密封姿态。门锁扣与侧围锁环的啮合量、导向斜面角度需在装配公差累积下仍能可靠锁止，限位器的档位卡点对应常用开启角度，限制门体最大开度以保护铰链与周边覆盖件。门体内部还需预留防水膜粘贴面、线束过孔、扬声器安装腔以及防撞梁固定点，各附件的装配顺序在结构设计时就通过断面校核确认，避免后期工装阶段出现操作空间不足的问题。
