汽车车门内饰门板结构三维数模

　　车门内饰门板是乘员舱侧围最直接的人机交互部件之一，它既承担覆盖车门钣金、隐藏内部升降器、门锁、线束与防水膜的功能，也在肘部支撑、扶手布置、储物空间、开关集成以及侧面碰撞吸能方面承担明确作用。在整车开发流程中，门板数模往往需要与白车身门洞、玻璃导轨、门内钣金、密封条、扬声器、门灯、拉手和扶手等多个子系统反复校核，任何一个边界偏差都可能在样车阶段导致间隙不均、装配干涉或操作舒适性问题。

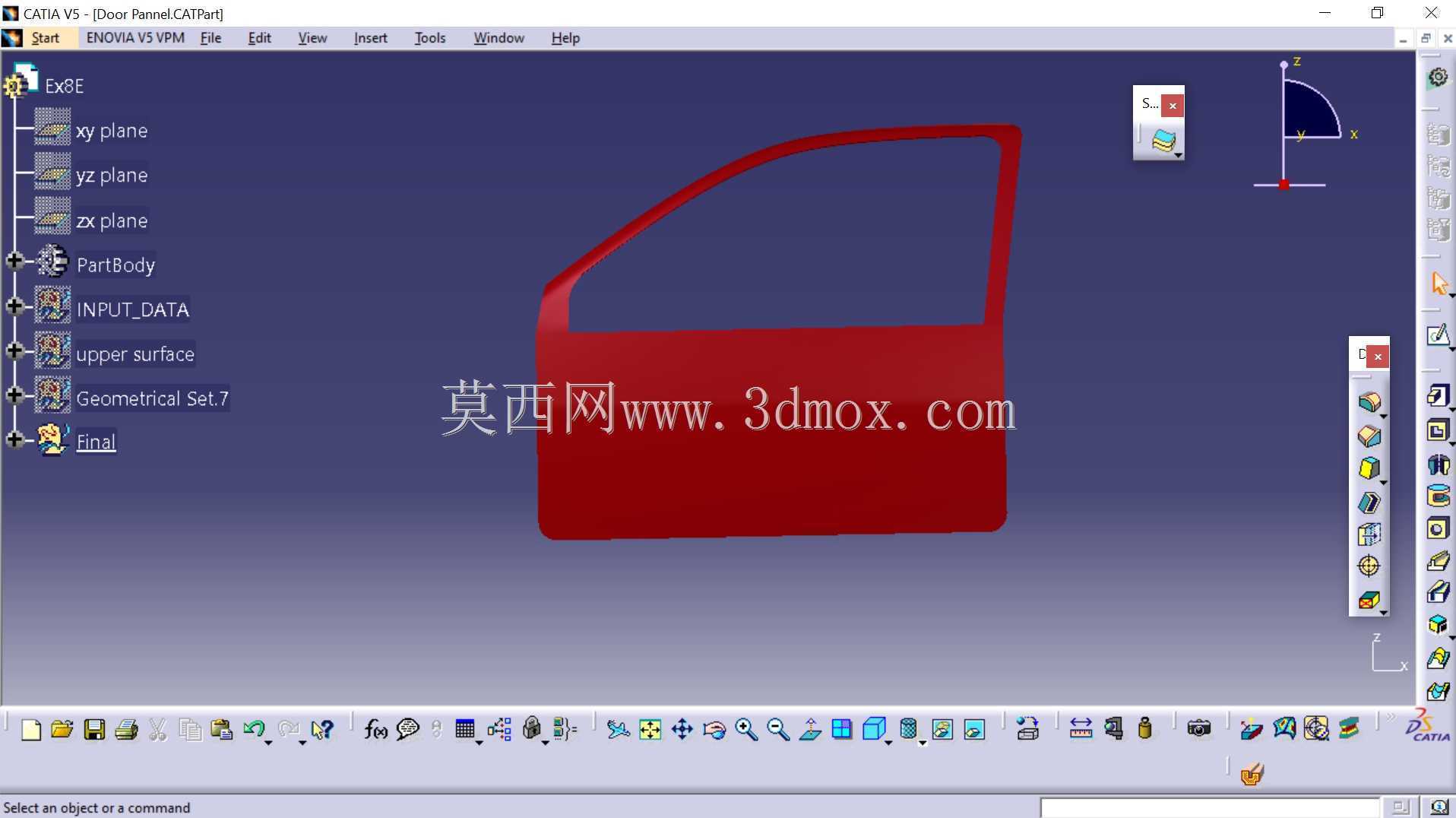

　　从结构形态看，该门板数模围绕车门门洞轮廓建立连续外表面，上部顺应车窗边框形成上扬曲线，下部则向乘员舱侧形成较平整的包覆面。这种造型并非单纯追求外观：上沿曲线必须避让玻璃升降轨迹和窗框密封条，下部大面则要与门内钣金保持安全距离，为防水膜、线束卡扣、扬声器腔体和吸声材料预留空间。建模时通常先依据车身主断面确定门板与钣金的配合边界，再通过骨架曲线控制腰线、扶手区域和门板边缘的走势，最后将安装柱、卡扣座、加强筋和局部翻边整合到主体上。

　　在实际装车场景中，门板需要频繁承受用户肘部倚靠、手部推拉、储物格载荷以及开关操作带来的局部力。因此，外形面虽然看起来连续光滑，背面却往往布置网格状加强筋、螺钉柱和卡扣安装位。靠近车门扶手的区域刚度要求更高，通常要通过加厚局部基体、增加背侧筋位或设置金属支架安装点来控制按压变形；门板边缘则依靠一圈弹性卡扣与钣金孔位配合，保证拆装便利，同时控制行车振动引起的异响。数模中若只保留外观曲面而忽略这些背面结构，后续模具开模和装配验证将无法直接使用。

　　门板与周边件的尺寸边界需要分层控制。外侧轮廓要贴合门洞密封条和车门内板，避免与仪表台、A柱下饰板、B柱饰板或后排门槛饰板产生干涉；上沿需与车窗玻璃、呢槽、内挡水条保持合理间隙，防止玻璃升降时摩擦内饰面；扶手和拉手位置则要结合人机工程，保证驾驶员与乘客在系安全带、扶门、关闭车门时手腕角度自然。储物槽区域不能只追求容积，还要考虑门板下部与腿部、膝盖的空间关系，尤其在颠簸路面和急转向情况下，内饰边缘不应形成硬性磕碰点。

　　在侧面碰撞工况中，门板还是乘员与车门内部结构之间的重要缓冲层。设计时需要关注胸部、腹部和髋部可能接触的区域，避免在对应范围内出现突出的螺钉头、刚性支架或尖锐筋位。扶手本体也要兼顾手感与吸能，过硬或过薄的结构可能在碰撞中造成局部载荷集中。通过三维数模可以提前剖切关键断面，检查内饰面到钣金、门锁机构和玻璃的距离，并与约束系统、车门限位器及防撞梁布置进行协同。

　　从制造角度看，这类大面积内饰件多采用注塑成型，表面常带有皮纹、哑光或软触效果。建模时需要关注拔模方向、分型线位置、圆角过渡和壁厚均匀性。门板主体壁厚如果突变明显，容易在表面产生缩痕，背面加强筋厚度过大也会在外观面上留下印痕。大尺寸薄壁件还需考虑翘曲，卡扣座和螺钉柱的位置应尽量与模具顶出和浇口布局相协调。对于需要包覆织物或软皮的区域，数模上应保留合理的翻边和粘贴边界，使工艺部门能够据此判断包覆余量。

　　该门板模型的价值在于把车门内饰的空间关系直观呈现出来：曲面不再是孤立的视觉造型，而是与玻璃运动、钣金边界、乘员姿态、安装刚度和成型工艺相互约束的工程对象。结构工程师可以借此检查断面和装配间隙，造型人员可以评估曲面连续性与分缝效果，工艺人员也能围绕壁厚、筋位和卡扣布置预判模具与装配问题。
