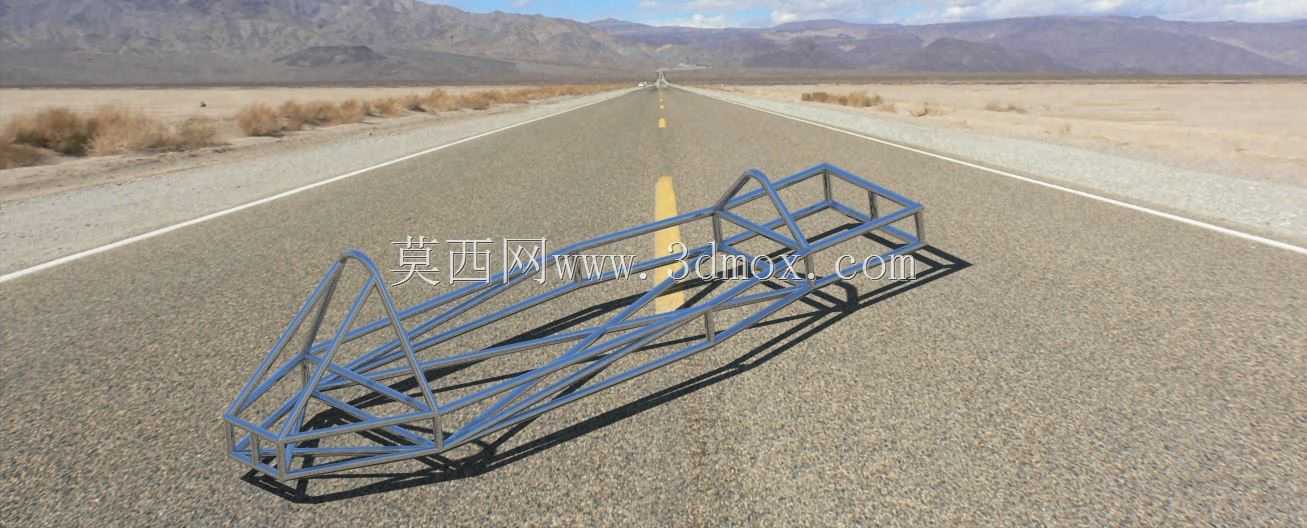

方程式赛车钢管桁架式空间车架底盘

　　这套钢管桁架式车架结构，主要面向大学生方程式赛事、SAE Baja/Formula 类竞赛以及小型单座赛车的整车开发场景，承担整车最核心的承载骨架职能。不同于量产乘用车采用的冲压焊接一体式承载车身，这类空间管架底盘完全依靠圆管杆件在三维空间中组合成连续受力体系，把发动机、悬架、转向、制动、座椅、油箱、安全护板等所有子系统的安装载荷，通过节点直接传递并分散到整圈骨架上，结构逻辑直白且便于小批量手工打造。

　　从实际用途看，车架首先要解决的是驾驶舱生存空间问题。前部桁架在碰撞时需要通过杆件有序压溃吸收冲击能量，避免撞击力直接侵入驾驶员腿部与胸部区域；侧边防撞横杆与斜撑构成侧向屏障，在侧滑或翻滚时维持座舱轮廓不被压瘪；后部围绕动力总成布置的笼形结构，则要承受驱动扭矩、后轮冲击以及传动系统的反复振动。座舱内部的钢管走向需要严格避让头盔、肩膀、膝盖和方向盘操作范围，这也是管架设计中最容易被新手忽略的安装边界——杆件看似可以随意连接，但任何一根穿过人体活动包络的钢管，都会直接导致整车无法实际驾驶。

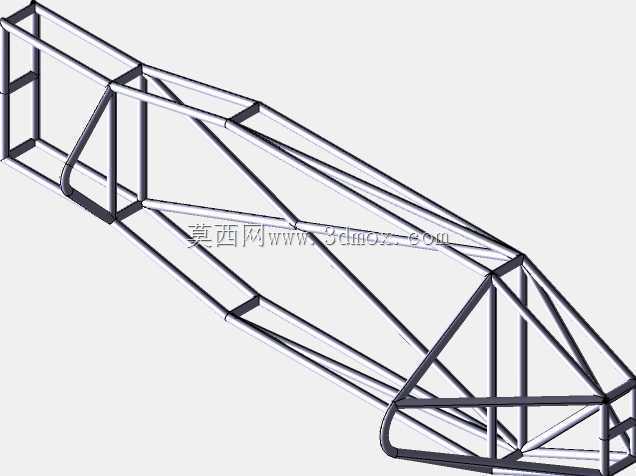

　　设计思路上，这类底盘普遍采用三角形拓扑作为基本受力单元。纯四边形框架在侧向力作用下会发生剪切变形，而加入斜撑后形成的三角形单元能够把弯矩转化为杆件的轴向拉压，充分发挥薄壁圆管抗拉压效率高、抗扭刚度好的优势。前舱通常采用渐缩的锥形桁架，从悬架安装塔架向后收拢到座舱前隔板，既拉长了碰撞吸能行程，也降低了车头迎风面积；座舱段围绕座椅和方向盘形成封闭环，门槛位置使用管径更大、壁厚更足的主管作为主要抗弯梁；后舱则根据发动机与差速器的布置，延伸出左右对称的尾架，用于悬挂动力单元并连接后轮悬架硬点。

　　杆件布置并非越密越好。管数过多会带来重量攀升、焊接变形累积和维修可达性下降，关键在于把主传力路径梳理清楚：从四个悬架接地点出发的载荷，应能通过连续杆件直达对侧或相邻硬点，避免在薄板或次要小管上形成应力集中。节点设计时，多根钢管交汇的位置要控制相贯线切口精度，使管与管之间尽量贴合后再焊接，减少仅靠角焊缝填充缝隙的情况；受力复杂的悬架安装点、发动机悬置点和安全带锚点，往往需要补焊加强垫板或双耳支座，让集中载荷扩散到多根杆件上。

　　外形尺寸方面，这类底盘整体呈狭长低趴形态，宽度主要受轮距、轮胎转向包络和座舱肩部空间约束，高度则以驾驶员坐姿头盔最高点和防滚要求为上限。车架前端需要预留前悬摇臂、转向机和制动管路的安装空间，后端要匹配链轮、差速器或半轴的摆动范围，底部则需保证离地间隙，避免过弯侧倾和颠簸路面时桁架触地。建模过程中，每一根钢管的中心线都要结合硬点坐标反复校核，悬架安装点的同轴度、发动机拆装路径、座椅放入方向以及方向盘转向间隙，都需要在三维环境中提前验证，才能保证骨架从图纸落地后真正具备装车行驶的条件。
