平行轴直齿轮传动副花键轴结构

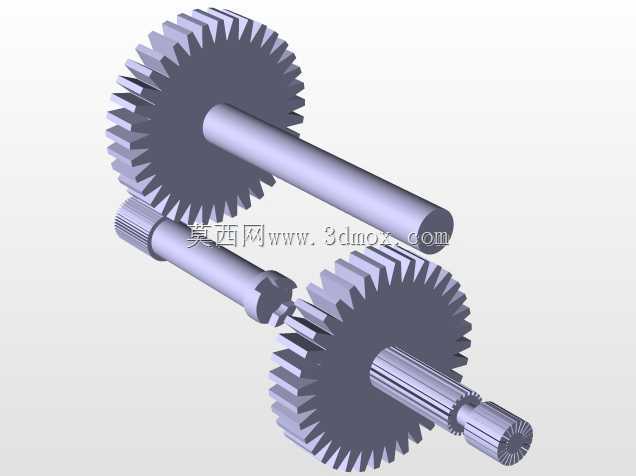

　　这套平行轴齿轮传动结构主要面向小载荷动力传递与转速变换场景，常见于小型代步车辆传动箱、教学演示台架以及低速辅助传动单元中。两根平行布置的传动轴分别承载主动与从动直齿圆柱齿轮，齿轮与轴段采用同轴装配关系，其中一根轴的外端加工有外花键段，用于和外部动力输入或输出构件形成周向固定连接，避免扭矩传递过程中出现相对转动。

　　从实际装配边界来看，两根轴的中心距由齿轮啮合侧隙共同约束，建模时需要先确定两轮分度圆半径之和，再反推轴系安装孔位的坐标，保证齿面啮合时既不存在卡滞干涉，也不会因侧隙过大产生冲击噪声。齿轮端面与轴肩之间预留有轴向定位面，装配时可通过卡环或轴套限制齿轮的轴向窜动；轴的两端光轴段对应轴承安装位，直径尺寸需与所选深沟球轴承内孔匹配，轴端倒角处理便于压装轴承时导向。

　　齿形部分采用标准直齿渐开线轮廓建模，轮齿沿齿轮轴向均匀分布，啮合过程中两轮齿面为线接触，传动比恒定，没有轴向分力，对应的支撑轴承只需承受径向载荷，选型时无需额外考虑轴向定位复杂度，这也是直齿轮传动在小型开式传动机构中被广泛使用的核心原因。轴体上的花键段采用多齿均匀排布结构，相比普通平键连接，花键配合的接触面积更大，承载扭矩能力更强，对中性更好，频繁正反转工况下也不易出现键槽挤压变形问题。

　　结构设计阶段首先要完成传动比匹配计算，根据输入转速与目标输出转速确定两个齿轮的齿数差，再结合允许的安装空间确定齿轮模数：模数越大轮齿厚度越高，抗弯曲强度越好，但齿轮整体外径也会随之增大，需要在箱体内部预留足够的齿顶圆避让空间，避免齿轮转动时与箱体内壁发生刮擦。轴的直径设计需要同时满足扭转强度与刚度要求，动力传递时轴体承受扭矩与齿轮啮合力带来的弯曲载荷，跨距较大的轴段还要校核挠度，防止轴变形过大导致轮齿偏载，出现局部齿面过早磨损。

　　在台架测试场景中，这类传动副可以直接用于演示齿轮啮合的运动关系，花键轴端可以连接手摇柄或者小功率驱动电机，从动轴端连接负载转盘，直观展示转速与扭矩的变换规律。在小型车辆传动布局里，该结构可作为变速单元的其中一级传动，通过花键配合滑移齿轮还能实现不同档位的动力切换，齿轮沿花键轴向滑动时始终保持周向同步，换挡过程中动力传递不会中断。

　　建模过程中齿形的渐开线轮廓需要保证精度，齿根圆角处做平滑过渡，避免应力集中在长期交变载荷下产生齿根裂纹；轴上的台阶过渡位置同样设置退刀槽与圆角，既方便机加工时刀具退出，也能降低台阶处的应力集中系数。所有配合面的尺寸公差需要在工程图中标注清晰，齿轮与轴的配合段选用过渡配合，轴承安装位选用公差带更严格的配合，保证整机装配后运转平稳，传动效率维持在较高水平。
