车辆基础齿轮传动总成结构设计

项目分类:齿轮 发布时间:2024-10-08 ID:779060
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计
  • 车辆基础齿轮传动总成结构设计

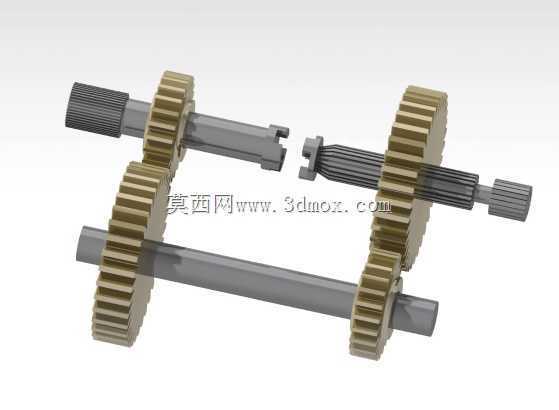

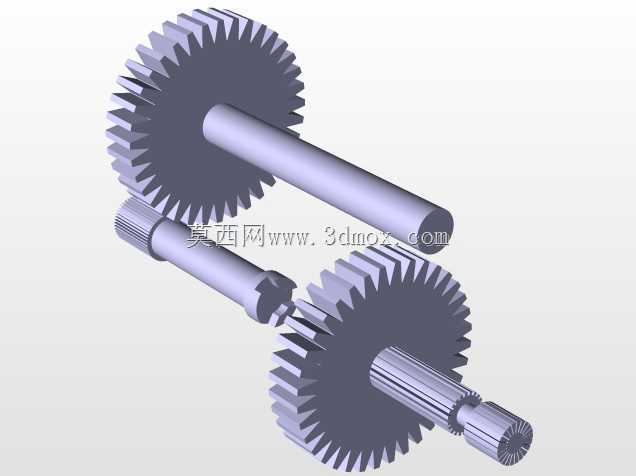

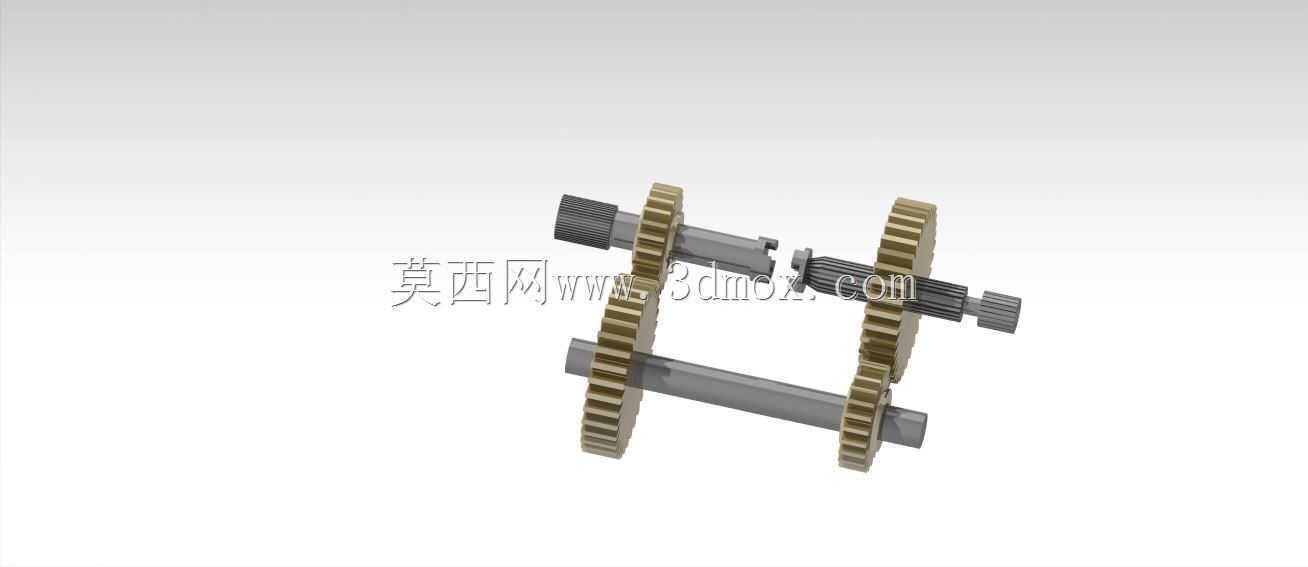

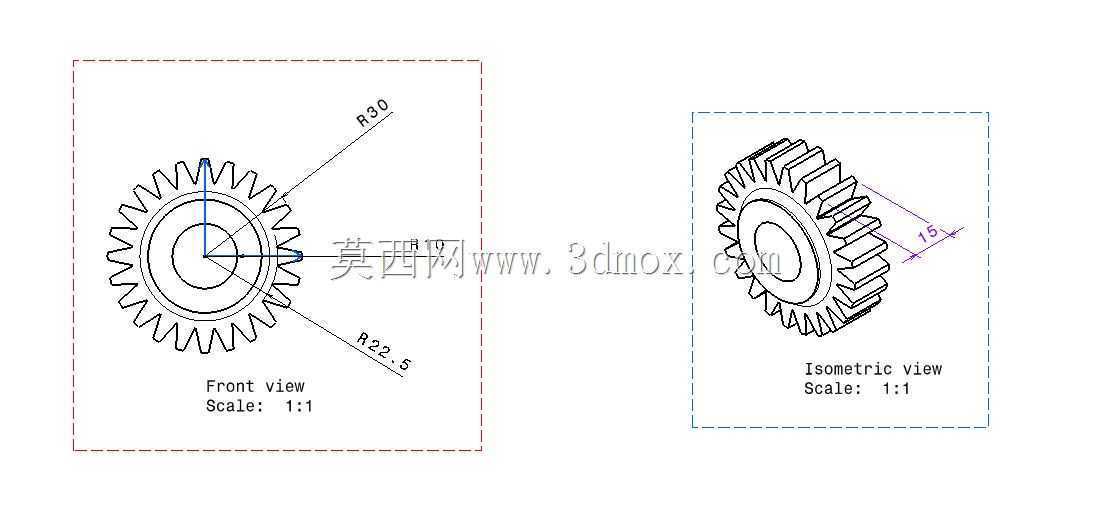

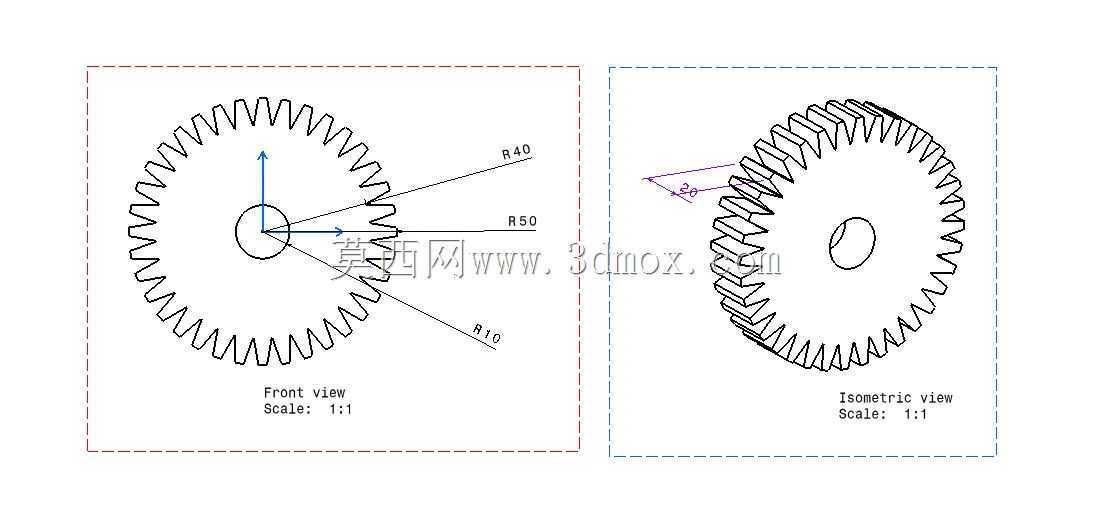

  这套传动结构面向轻型车辆变速段的基础动力传递场景搭建,核心作用是把输入轴端的扭矩通过不同齿数齿轮的啮合配对,完成转速与扭矩的匹配转换,适配车辆不同行驶工况下的动力输出需求。从实际装配边界来看,整套组件包含两根平行布置的传动轴、四片不同齿宽与齿数的圆柱直齿轮,轴端预留了花键连接段与轴端卡位结构,输入侧的花键段可直接对接动力输出端的离合组件,输出侧的轴头可衔接后续差速或传动链路,轴系的中心距在建模阶段就按照齿轮啮合的侧隙要求完成约束,装配后齿轮副的啮合接触区沿齿宽方向均匀分布,不会出现偏载啃齿的问题。设计过程中优先考虑了传动链路的拆装维护性,齿轮与轴采用分体装配结构,齿轮内孔与轴身的配合段预留了定位轴肩,装配时齿轮可沿轴身滑入到位,

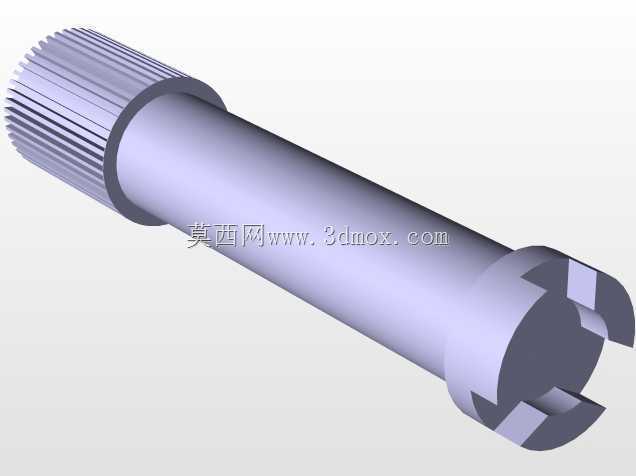

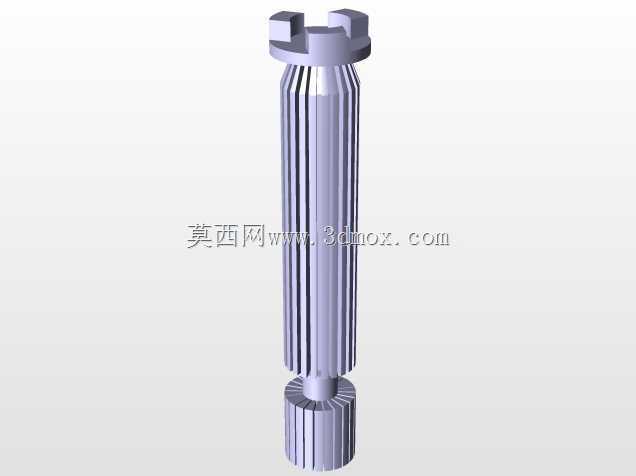

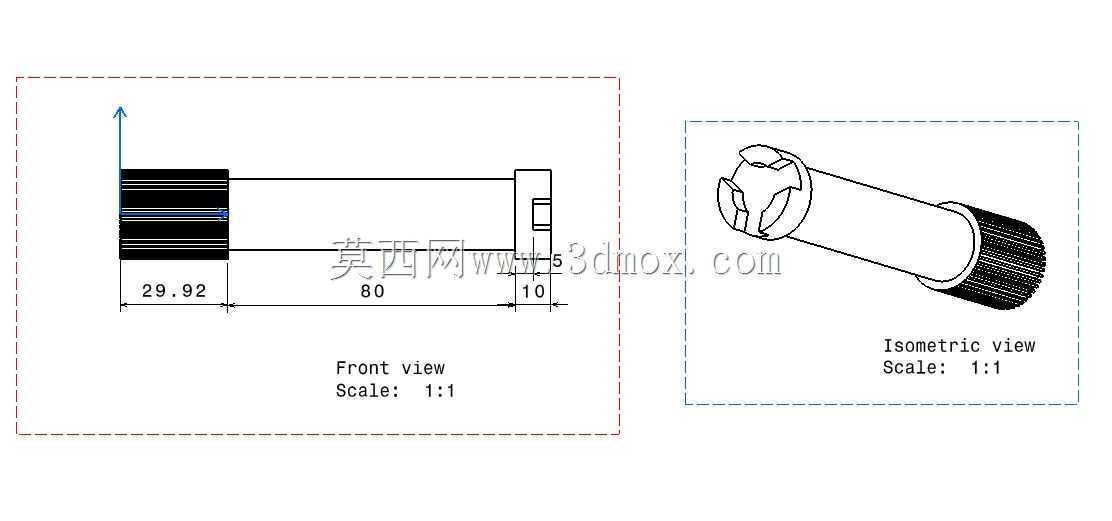

  靠轴肩完成轴向限位,不需要额外焊接固定,后期检修更换磨损齿轮时,只需拆开轴端挡圈即可单独拆换齿件,不用整根轴报废。齿轮的齿形参数按照通用圆柱直齿轮的啮合规范设定,不同齿数的齿轮配对后可形成两档固定传动比,大齿数齿轮从动时可放大输出扭矩,适配车辆起步、爬坡的大负载工况,小齿数齿轮主动时可提升输出转速,适配平直路面高速行驶的需求。轴身的结构做了分段变径处理,配合齿轮安装的轴段直径匹配齿轮内孔公差,两端支撑轴颈的直径统一适配常用规格的滚动轴承,轴承安装位的轴肩高度同时满足轴承内圈定位与拆卸工具的操作空间,不会出现轴肩过高挡住轴承内圈、拉马无法卡接的问题。轴端的异形卡位结构是为了匹配换挡拨叉的动作行程设计,

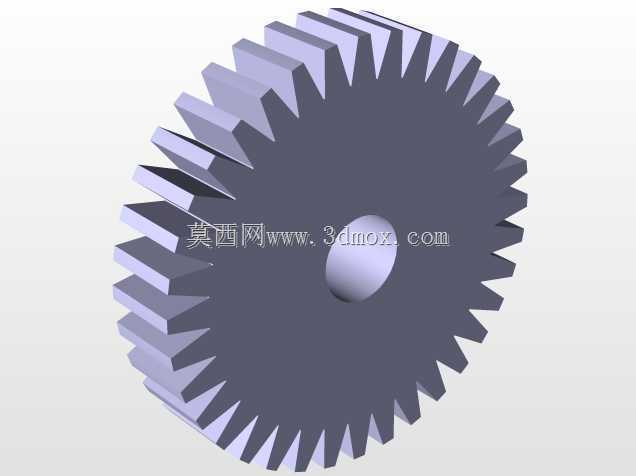

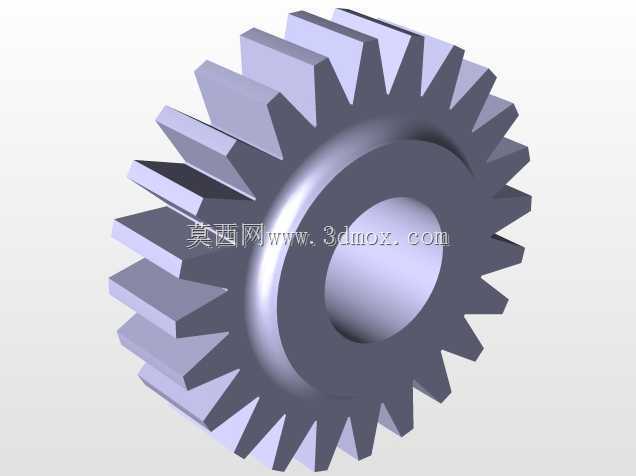

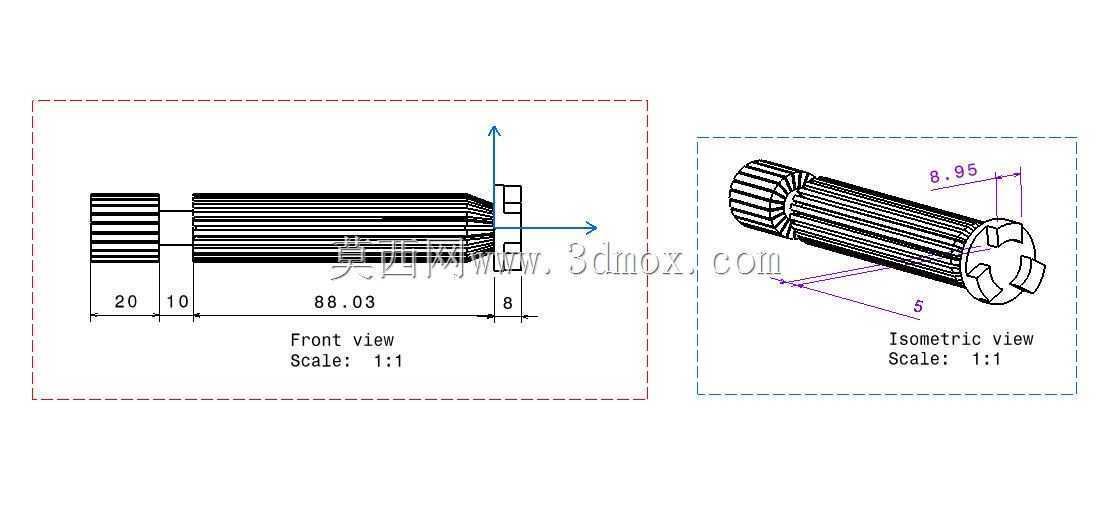

  拨叉卡入轴端卡槽后可带动对应齿轮在轴上小幅滑移,切换不同齿轮副的啮合状态,完成档位切换动作,卡槽的侧壁厚度经过受力校核,可承受换挡过程中的拨叉轴向推力,长期使用不会出现卡槽变形掉块的问题。从三维建模的装配逻辑来看,所有零件先完成单零件的特征建模,齿轮部分先绘制齿坯回转体,再按照齿廓参数阵列生成全部轮齿,轴类零件通过回转特征一次性生成主体轮廓,再切制花键、卡槽、退刀槽等细部结构;装配时先以两根传动轴的轴线为平行约束设定好中心距,再依次装入各齿轮,校验齿轮啮合时不存在齿面干涉,转动轴件时所有啮合齿轮可顺畅联动,没有卡滞点位。外形布局上整套传动组件的径向最大轮廓为齿轮的齿顶圆直径,轴向总长度覆盖两根轴的全部轴段,

  安装时箱体内部的预留空间只需在齿顶圆外侧留出均匀的齿轮运转间隙,轴端的花键与连接段伸出箱体外对接外部部件,箱体上的轴承座孔位置与轴颈位置完全对应,不需要额外加装转接垫块。这套结构没有采用复杂的斜齿或行星轮结构,全部采用直齿圆柱齿轮,加工时只需普通滚齿设备即可完成齿形加工,零件加工成本低,装配调试难度小,对于入门级车辆传动教学、小型低速车辆的变速机构设计都有直接参考价值,建模过程中保留了所有零件的可编辑特征,设计人员可直接修改齿数、模数、轴段长度参数,快速衍生出不同传动比、不同安装尺寸的变体结构,适配不同吨位、不同动力参数的车型传动需求。日常运转过程中,齿轮啮合面的润滑可通过箱体内的油浴润滑实现,齿轮下部浸入润滑油液面,运转时带起的润滑油可覆盖所有啮合齿面与轴颈配合位,不需要额外布置复杂的喷油润滑管路,结构可靠性更强。
