内齿花键样条枢纽连接结构

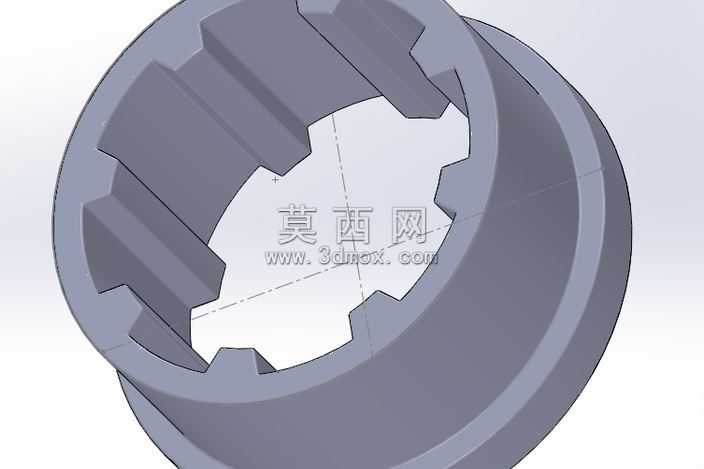

该样条枢纽采用三维参数化建模方式完成整体结构设计，建模过程中优先保证内齿廓形的尺寸精度，以回转体基础特征为建模起点，先绘制枢纽的外圆柱轮廓与内孔基准，再通过草图绘制内花键的单齿齿形，齿形轮廓结合样条曲线与直线段拟合，保证齿侧受力面的平滑过渡，完成单齿草图后采用圆周阵列特征生成全部内齿结构，阵列过程严格控制齿距公差，确保各齿均匀分布在内孔圆周上。建模阶段对枢纽的台阶端面、齿根过渡圆角做了细化处理，避免应力集中的结构缺陷，所有倒角与圆角参数均按照机械传动件的通用设计规范设置，兼顾装配便利性与结构强度。材质配置上选用合金结构钢作为基础材质，渲染时赋予金属哑光质感，还原钢制零件的真实表面状态，通过环境光遮蔽效果凸显内齿的凹凸结构，清晰展示齿形的轮廓细节与啮合接触面形态。结构设计层面，该样条枢纽作为轴类与套类零件的中间连接部件，内花键结构可与外花键轴实现周向固定，传递旋转扭矩，相比普通平键连接具备更高的承载能力与对中性，外圆柱面可适配配套轮毂的安装定位，整体结构紧凑，无多余冗余设计，各特征的尺寸比例经过优化，既满足传动受力要求，也控制了零件整体重量。设计思路围绕传动连接的核心功能展开，优先保证花键配合的精度要求，建模过程中所有特征均保持全参数关联，可根据不同的扭矩传递需求快速调整齿数、齿高、壁厚等核心参数，适配不同规格的传动场景，结构细节处的退刀槽、装配倒角均做了标准化处理，符合机械加工的工艺要求，可直接对接后续的生产加工环节。
