20毫米孔径不锈钢开口锁定轴环设计

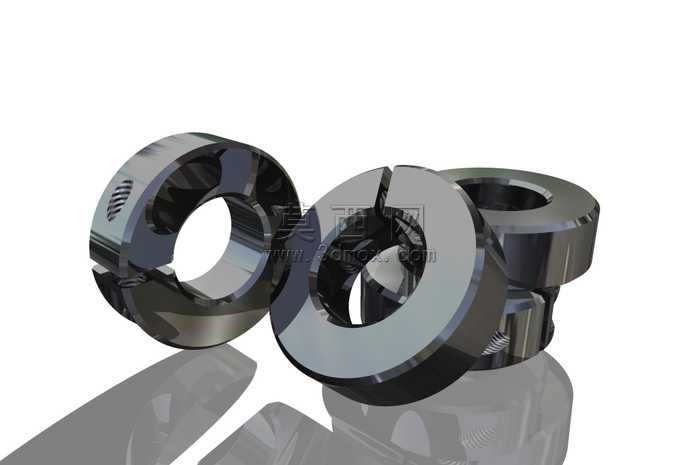

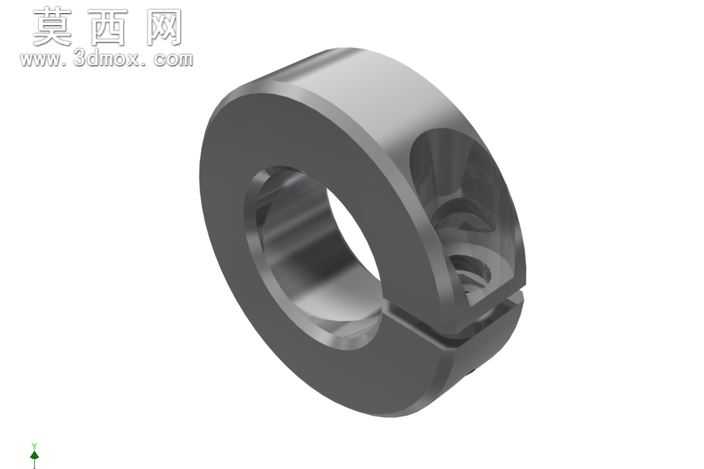

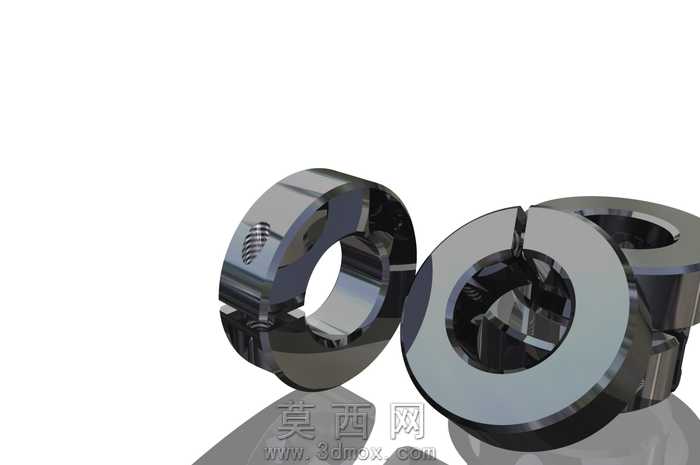

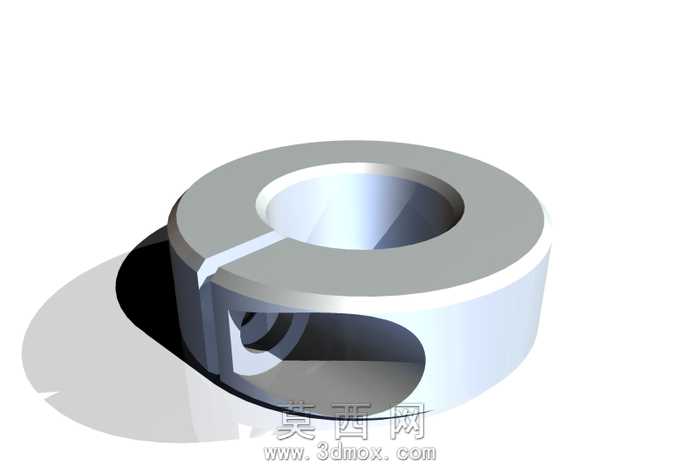

本作品为适配20毫米直径轴体的开口式锁定轴环三维模型，整体采用不锈钢材质设计，建模过程依托参数化三维设计软件完成，首先以回转体特征构建轴环的基础环形基体，确定轴环的外径、内孔、轴向厚度的核心尺寸参数，保证内孔尺寸与20毫米轴径形成合理的间隙配合公差。随后通过拉伸切除特征加工出环体一侧的开口缝隙，缝隙宽度经过合理计算，既保证锁紧时环体可以产生足够的弹性形变抱紧轴体，又不会因缝隙过大导致环体结构强度不足。在开口的两侧对应位置，通过钻孔、攻丝特征构建出锁紧螺钉的安装孔位，孔位的同轴度、深度参数均按照标准紧固件的安装要求设定，确保螺钉锁紧时可以均匀施加闭合力，让轴环内孔均匀收缩抱紧轴面，不会出现偏载导致的轴面损伤或者锁紧失效问题。材质渲染阶段，为模型赋予不锈钢金属材质，调整金属度、粗糙度参数还原不锈钢亚光金属质感，对环体的棱边添加微小的倒角特征，既去除锐边符合实际加工工艺要求，也让渲染后的模型光影过渡更加自然真实。结构设计上充分考虑了该类轴环的实际使用场景，开口式设计无需拆卸轴端的其他零部件即可完成安装定位，相比传统固定式轴环安装维护更加便捷，不锈钢材质的选用也让该轴环具备优秀的防锈耐腐蚀性能，可以在潮湿、有轻度腐蚀的工业环境中长期使用，锁紧后的轴环可以为轴上零件提供可靠的轴向定位，承受一定的轴向载荷，不会在设备运行过程中出现移位松脱的问题。建模过程中对所有配合面、安装孔的尺寸都做了参数化关联，后续如果需要适配其他轴径，只需要修改对应参数即可快速生成新的规格模型，具备良好的可修改性和拓展性，整体模型结构完整，特征清晰，完全符合实际加工生产的工艺要求，可直接用于后续的工程图生成、装配模拟或者3D打印样件验证。
