金属拼装F1方程式赛车教学展示结构

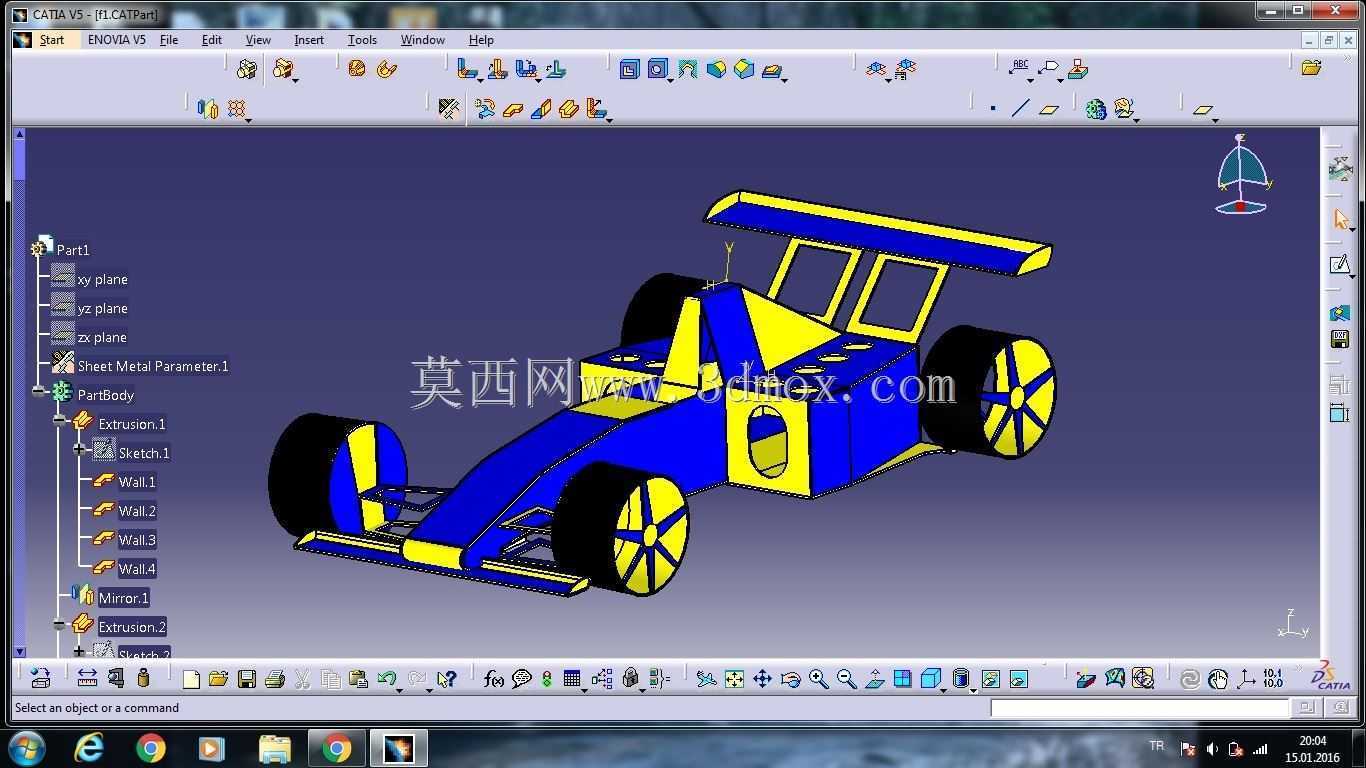

　　这套金属F1赛车结构面向机械认知、装配训练、工艺展示和创意造型评审等场景，重点不在真实赛事车辆的高速性能开发，而在于把方程式赛车最容易被识别的车身比例、轮距关系、前翼尾翼布局、座舱开口和轮胎位置，用可加工、可拼装、可观察的实体零件表达出来。实际使用时，它可以放置在机械基础课程的展示台、创客空间的装配工位、工业设计方案评审区，也可以作为金属板材加工、折弯成型、孔位配合和简单机构装配的练习载体。观众从侧面能够快速理解赛车低趴姿态，从俯视方向能够判断前后轴载荷分布对应的外轮廓，从前端和尾端则能看到空气动力学套件在整车上的边界关系。

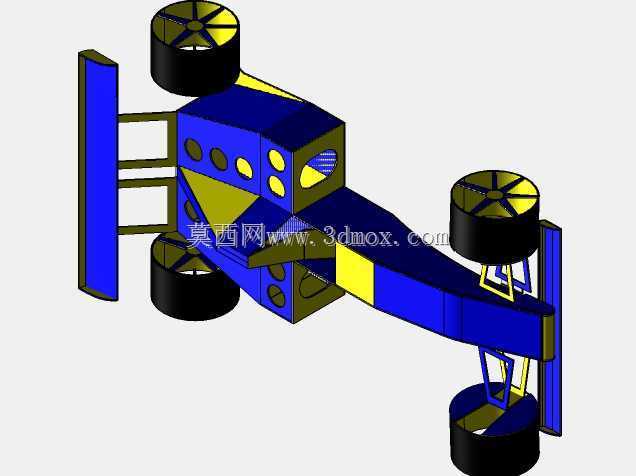

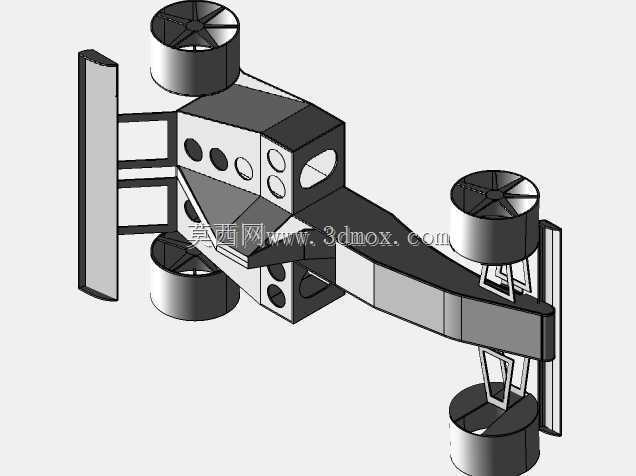

　　结构设计采用分区域建模思路。前部以鼻锥和前翼为核心，鼻锥从前轮之间向前收窄，既保留方程式赛车标志性的尖楔形态，也为前翼安装留出连续支撑面。前翼不是孤立装饰件，而是通过横向翼片、端部立板和中部连接块形成一个相对完整的组件，翼片宽度控制在前轮外侧轮廓附近，避免超出整车安装边界后影响摆放。前轮采用大直径厚胎造型，轮毂区域用放射状分隔表达轮辐效果，轮胎与车身侧箱之间保留转向和拆装间隙。对于教学拼装件而言，这个间隙不能只按视觉效果处理，还要考虑手指操作、零件取放以及金属边缘避让，若间隙过小，装配时翼片、轮胎和侧箱会互相干涉。

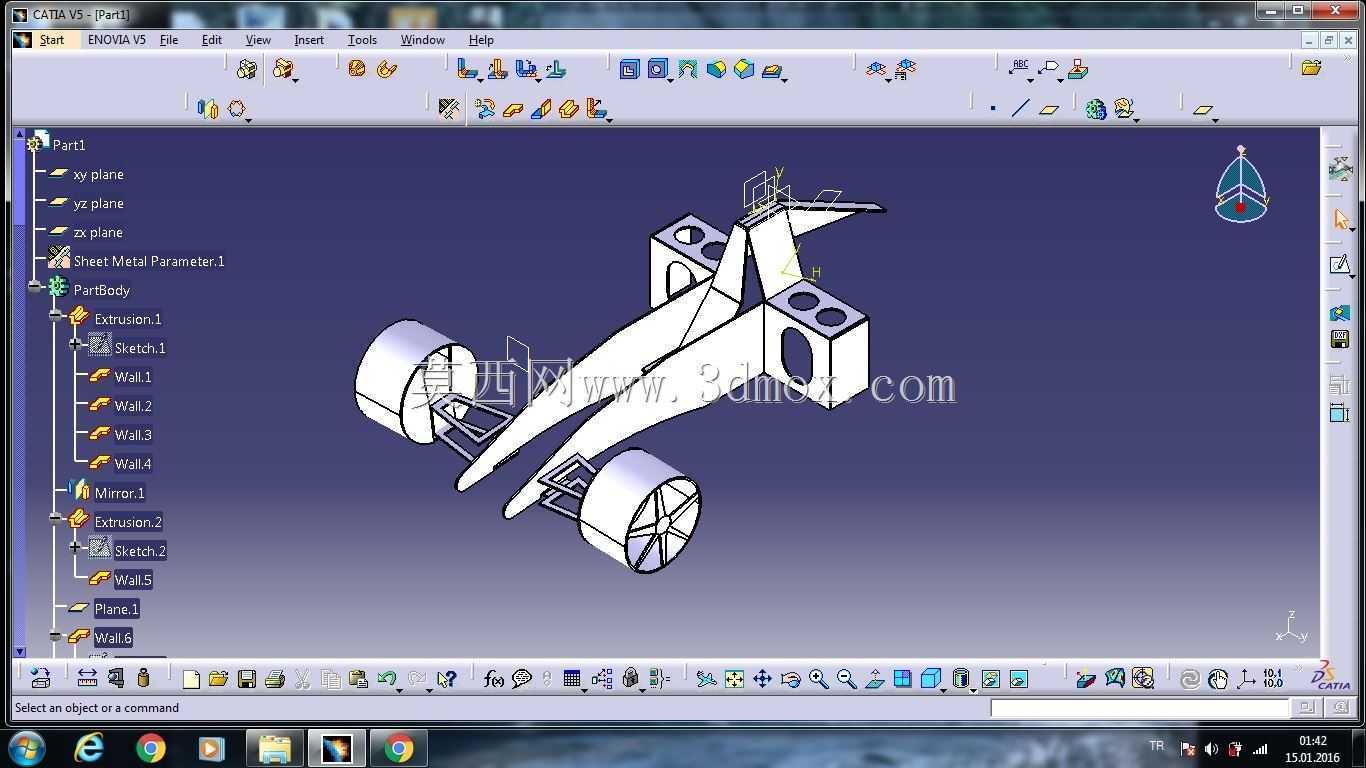

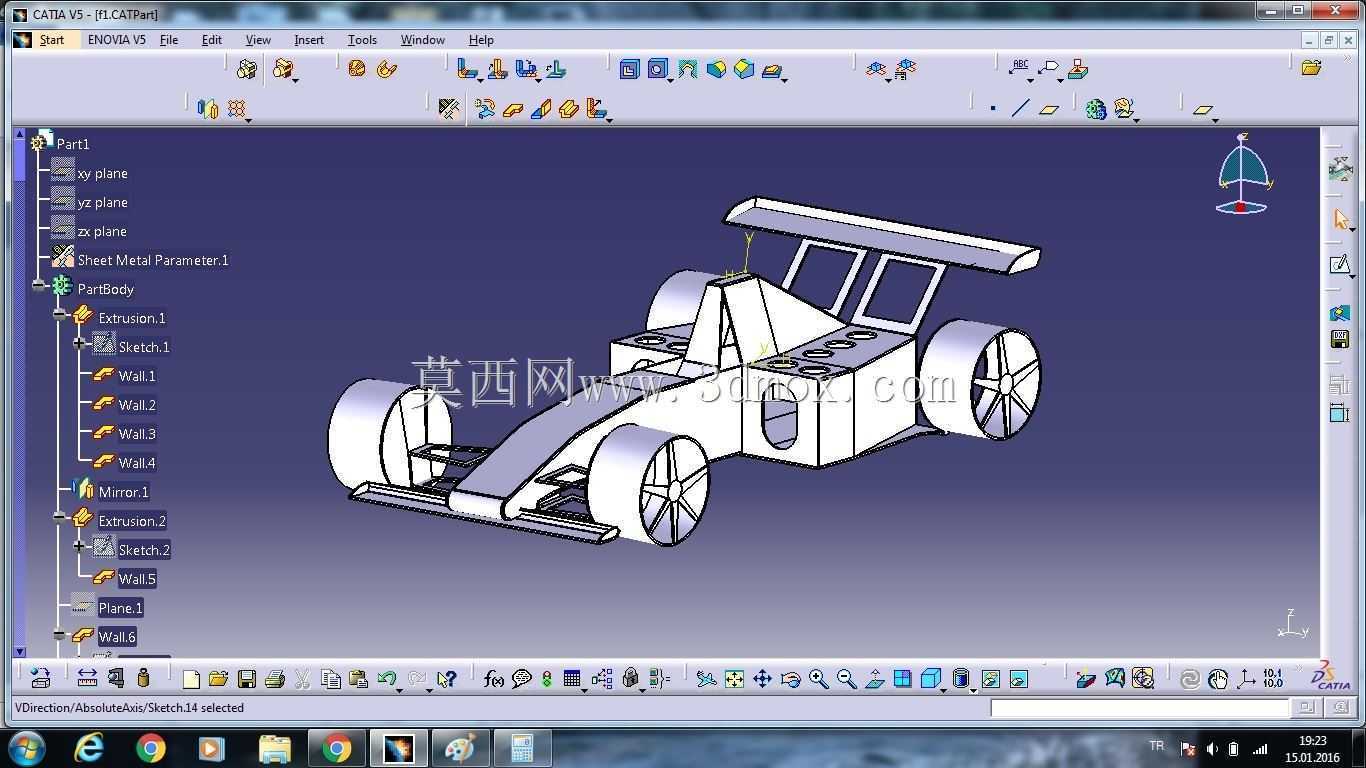

　　中部车身围绕座舱、侧箱和底盘承载面展开。座舱开口采用双矩形高位防翻结构的简化表达，周围以倾斜金属面连接底盘和尾部，既让模型具有F1赛车的识别度，也方便板材通过折弯和拼接成型。侧箱位于座舱两侧，外形从前轮后方延伸至后轮前方，表面做了明显的色块分区和圆弧过渡。工程建模时，侧箱并非单纯外壳，它需要承担视觉重心、零件定位和拼装加强的作用；侧壁上的开孔可作为装配定位、减重或装饰孔使用，孔边与外轮廓之间保留足够宽度，防止金属薄板在折弯、搬运或反复拆装时出现变形。底盘作为整车基准面，前后悬架、轮胎、翼片和上部车身都围绕它建立位置关系，建模时应优先锁定底盘平面、轮心连线和整车对称面，再向上构建车身覆盖件。

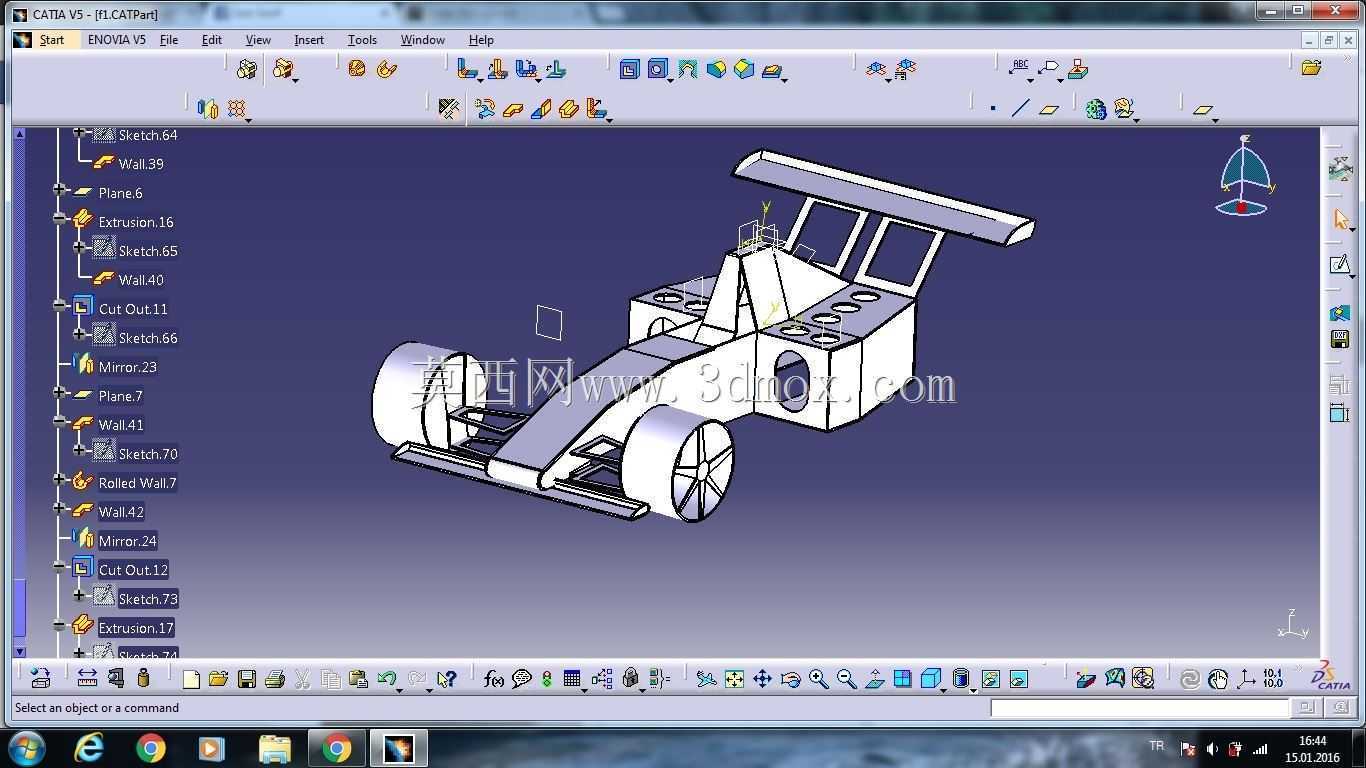

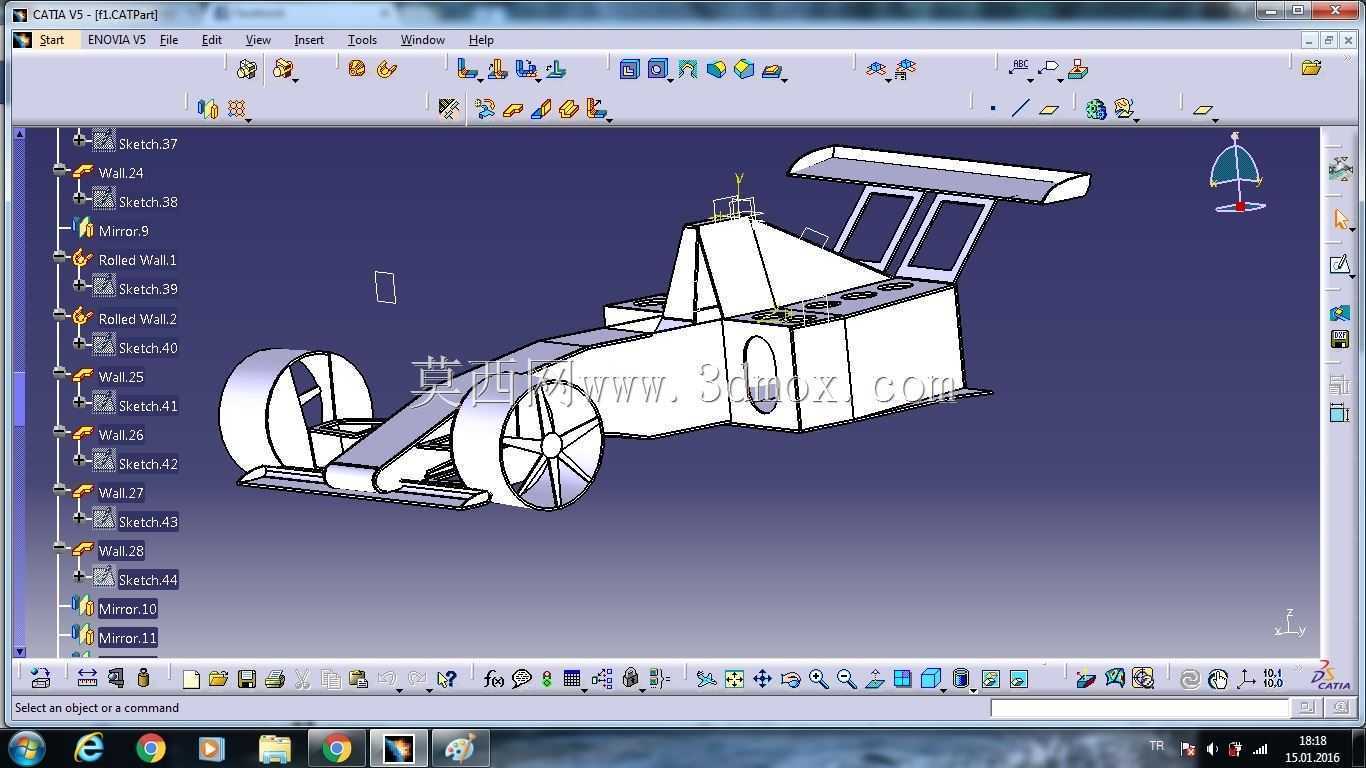

　　尾部设计强调高速赛车的稳定视觉特征。后轮尺寸宽大，轮距与车身侧箱形成明显对比，后轮前方的侧箱收束线条把视线引向尾翼。尾翼由高位横向主翼板、两侧端板和下方支撑杆组成，主翼板长度覆盖车尾主要宽度，端板向下延伸并与支撑结构连接。作为金属拼装作品，尾翼是整车受力较敏感的部位，尤其是翼板跨度较大、支撑点集中在后车体上方，如果只按外观拉伸而不考虑连接刚度，搬运时容易出现根部晃动。因此在结构处理上，支撑杆应与后车体上表面形成多点连接，端板与主翼板之间保留搭接边，必要时可通过折边、铆接孔或螺钉孔提高连接可靠性。

　　从外形尺寸和安装边界看，整车应按长、宽、高三个方向分别控制。长度方向由前翼前端到尾翼后端决定，前翼和尾翼都属于外伸件，摆放时需要在展台或包装箱内预留缓冲空间；宽度方向的最大边界通常出现在前翼端板、轮胎外侧面或尾翼端板，三者不应在模型完成后形成无规律的错位突出；高度方向则由尾翼顶部决定，座舱防护结构和尾翼支撑共同构成上部轮廓。轮胎接地位置要保持在同一平面，四个轮子的接地点决定模型静置稳定性。若用于桌面展示，底盘最低点不宜过度贴近台面，需给轮胎转动、垫片装配和微小不平台面留出余量；若用于激光切割或钣金折弯加工，板材厚度、折弯半径、孔位中心距和零件搭接宽度都应在三维装配中同步校核，不能只追求渲染外观。

　　在功能特性上，该作品把复杂赛车简化为可理解的机械装配对象：轮胎负责支撑和滚动展示，底盘负责建立基准，车身覆盖件负责造型表达，前翼尾翼负责方程式赛车特征识别，各连接孔和搭接面负责装配定位。设计过程中可以先完成整车骨架与轮心布置，再叠加外部钣金件；也可以按前翼、座舱、侧箱、尾翼、车轮五个模块拆分建模，最后在统一装配环境中检查干涉。对于结构设计从业者来说，这类模型的价值在于训练外形约束、零件拆分、装配间隙和工艺可行性之间的平衡；对于教学和展示场景，它能够让抽象的汽车构造、板材成型和模块化装配变得直观可见。
