梅赛德斯奔驰车辆气动悬架结构

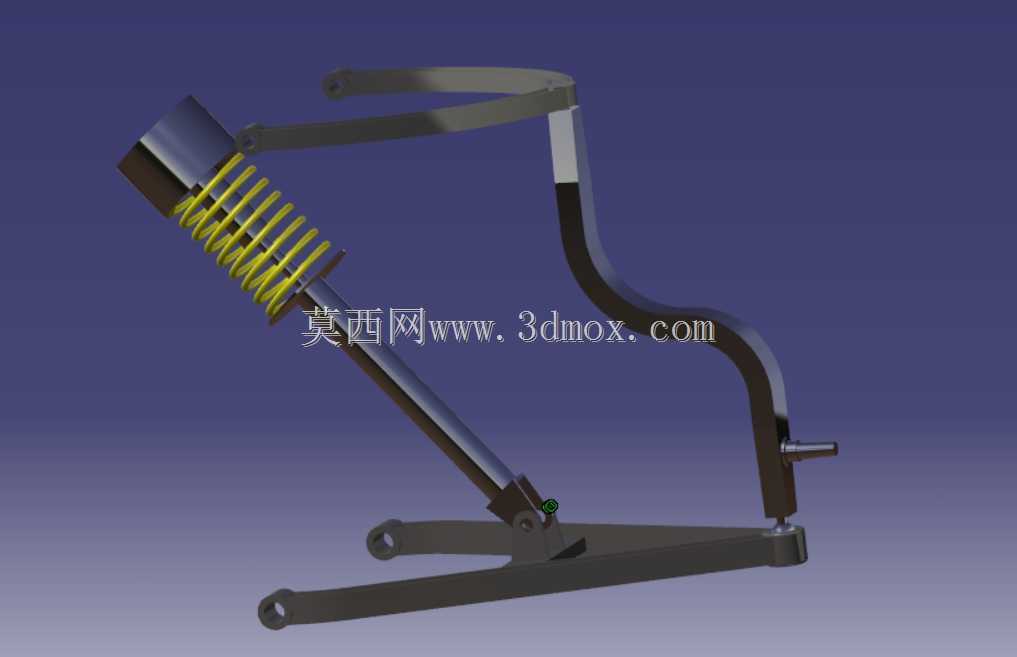

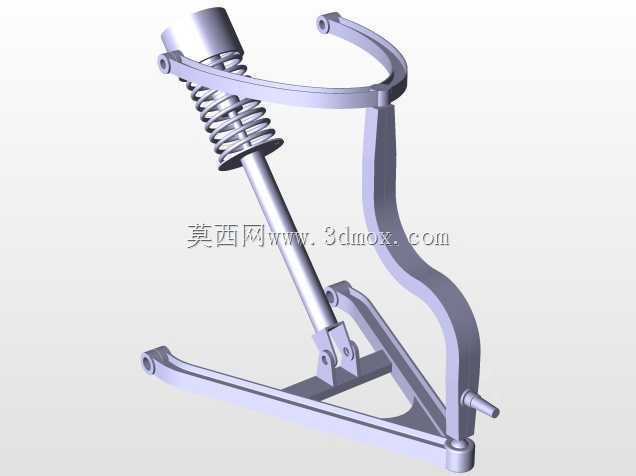

　　这套三维结构围绕乘用车辆底盘中的气动悬架展开，呈现了梅赛德斯奔驰车型上常见的空气悬挂承载与导向组合方式。模型主体包含螺旋弹性元件、筒式减震部件、上下控制臂、转向节连接端、车架固定支架以及相关铰接点位，能够直观反映车轮在跳动过程中力流如何从轮胎接地点传递至车身。

　　从实际装车场景看，该类悬架多用于注重舒适性与行驶稳定性的乘用车辆。车辆在铺装路面行驶时，悬架需要吸收路面短波冲击；在满载、高速过弯或通过起伏路段时，系统又要控制车身姿态，减少侧倾和俯仰。气动悬架相比传统钢制弹簧结构，可通过气室压力变化调整承载刚度和车身高度，因此在豪华乘用车、高端商用车以及对通过性有要求的车型上应用较多。此模型虽然重点展示机械骨架，但弹性元件、阻尼筒和摆臂之间的相对位置，已经能够支撑对底盘布置和运动干涉的初步分析。

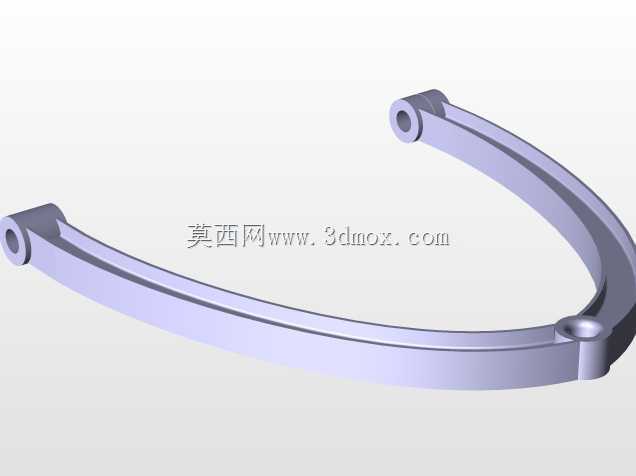

　　结构设计上，减震筒与弹性元件采用近似同轴布置，弹簧承受并缓冲垂向载荷，筒内部阻尼机构则抑制弹簧往复振动。下部控制臂承担车轮定位和横向导向作用，端部通过球铰或衬套与转向节相连，使车轮在上下跳动时保持设计的外倾角、前束角变化规律。上部支架与车身或副车架连接，安装面需要具备足够刚度，否则在制动、加速和转向复合载荷下容易产生局部变形，影响轮胎接地性能。

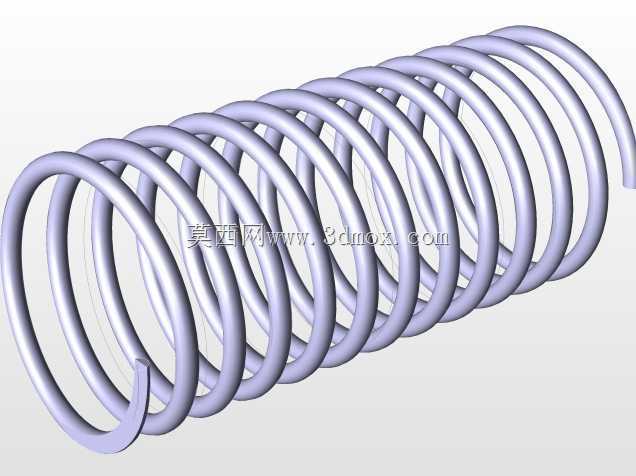

　　建模时需要重点关注几个工程边界。其一，减震器行程必须覆盖车轮从满载静平衡到极限上跳、极限下跳的全部位置，避免活塞触底或拉脱。其二，弹簧在最大压缩状态下圈与圈之间应保留合理间隙，防止并圈后产生冲击噪声和刚度突变。其三，控制臂、转向拉杆、传动轴以及制动管路在轮跳和转向联合运动中不能发生碰撞，因此三维装配中应保留动态包络空间，而不是只校核静止位置。

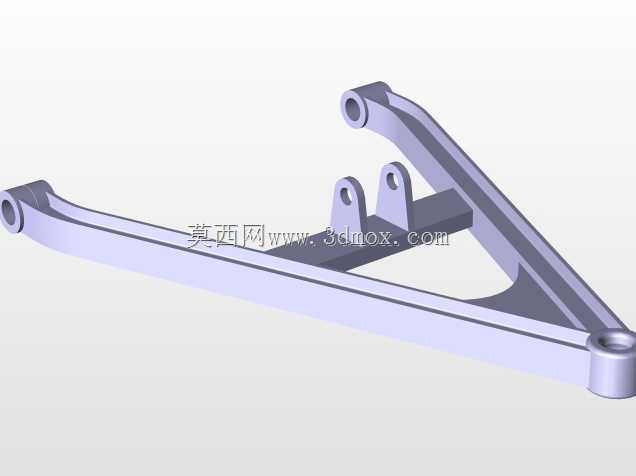

　　外形尺寸方面，该悬架属于底盘紧凑布置部件，减震筒沿车身纵向和侧向均带有倾斜角度，并非单纯垂直安装。这种角度安排有利于把垂向力分解到车身安装点，同时为制动盘、轮毂轴承和转向机构留出空间。下部摆臂呈分叉式布局，前后衬套中心距决定了纵向柔顺性与横向刚度的平衡：衬套间距较大时，有利于隔离制动和加速冲击；铰接点位置过低或过高，则会改变抗点头和抗抬头特性。

　　在整车性能匹配中，悬架硬点位置是核心。弹簧中心线、减震器轴线、控制臂回转轴线以及轮心坐标共同决定悬架运动学特性。若上安装点刚度不足，过弯时车身响应会显得迟滞；若下控制臂铰接点布置不合理，轮胎在压缩行程中可能出现异常磨损。三维模型把这些关键连接关系集中表达出来，结构工程师可据此检查装配顺序：通常先将转向节与下摆臂连接，再装入减震弹簧和筒式部件，最后完成上部支架紧固，并核对制动软管、线束和轮罩间隙。

　　该结构还体现了乘用车悬架对轻量化和耐久性的双重要求。支架类零件多采用冲压焊接或铸锻成型，在保证安装面强度的同时减少非承载区域材料；摆臂则通过截面形状提高抗弯和抗扭能力。受力较大的球铰、衬套和活塞杆区域需要在详细设计中预留密封、防尘和维护空间。对于底盘开发人员而言，这类模型不仅用于外观展示，更可作为硬点确认、运动校核、工装夹具设计以及教学演示的基础参考。
