汽车侧门内饰扶手总成曲面结构设计

　　这套侧门内饰组件的建模工作，核心围绕乘员舱侧围内侧的人机交互区域展开，覆盖门板上半段扶手承托区、地图袋上部边界、内拉手安装基座以及多层饰板的搭接关系，属于整车内饰系统里直接和乘员肘部、手部接触的功能件。实际装车场景中，该部件位于车门内板钣金与乘员之间，既要承接驾驶员和后排乘客长途行驶时的肘部倚靠，也要为车窗控制按键、内开启拉手、门锁解锁机构提供安装载体，同时还要在侧面碰撞工况下充当缓冲吸能的第一道内饰屏障，避免硬质钣金直接接触乘员肢体。

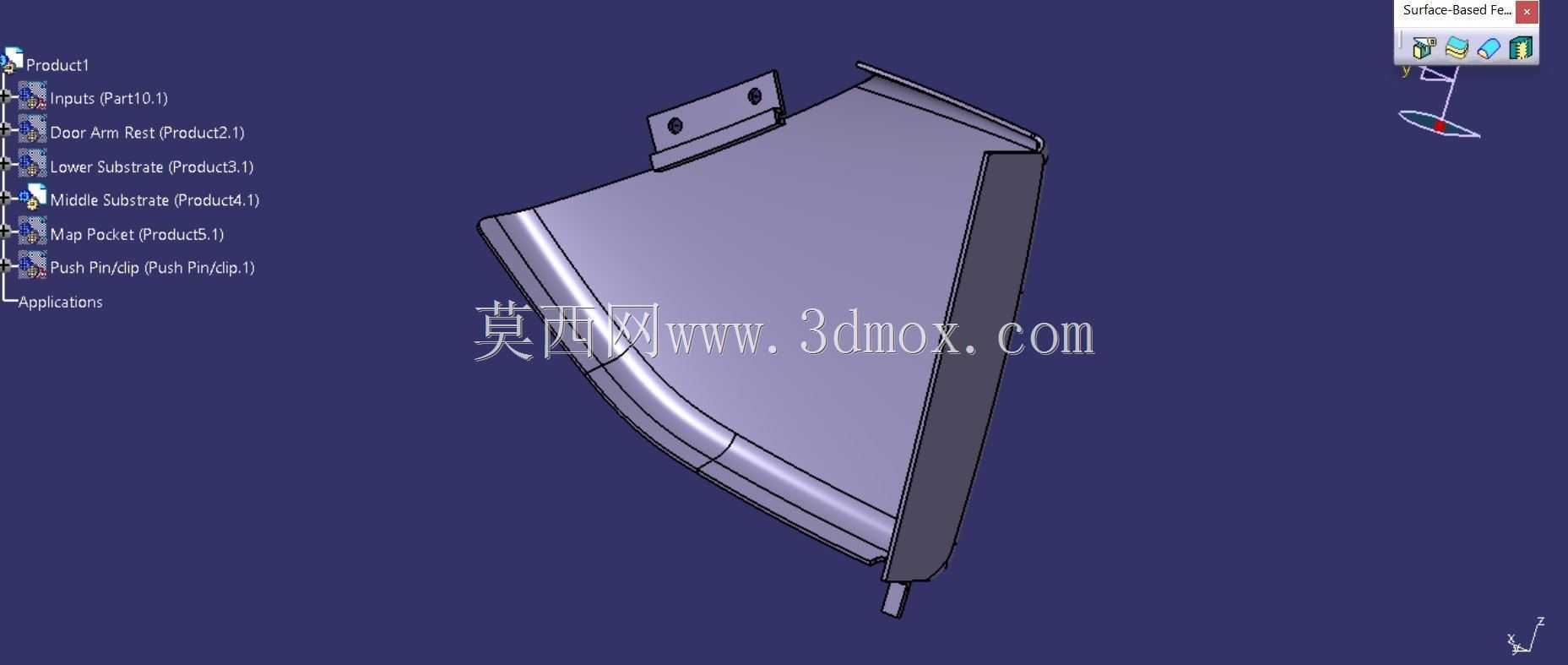

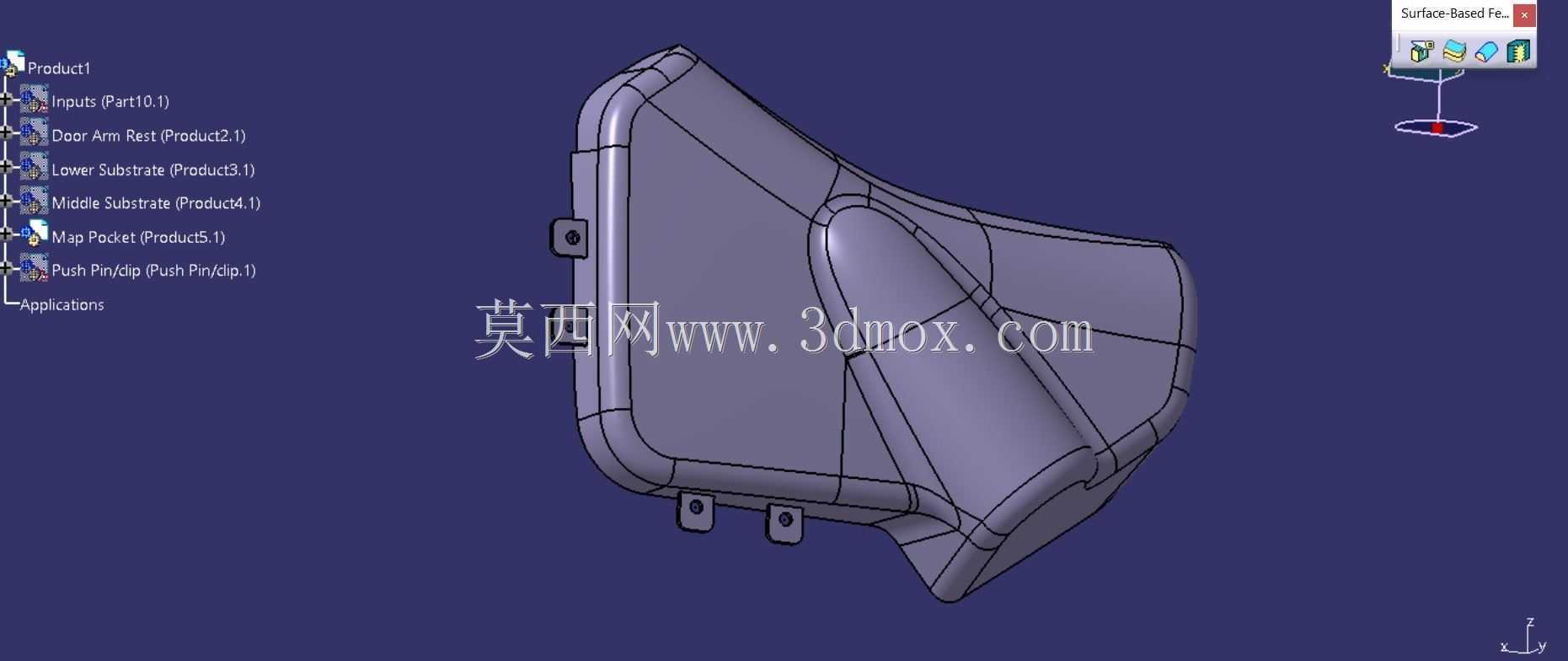

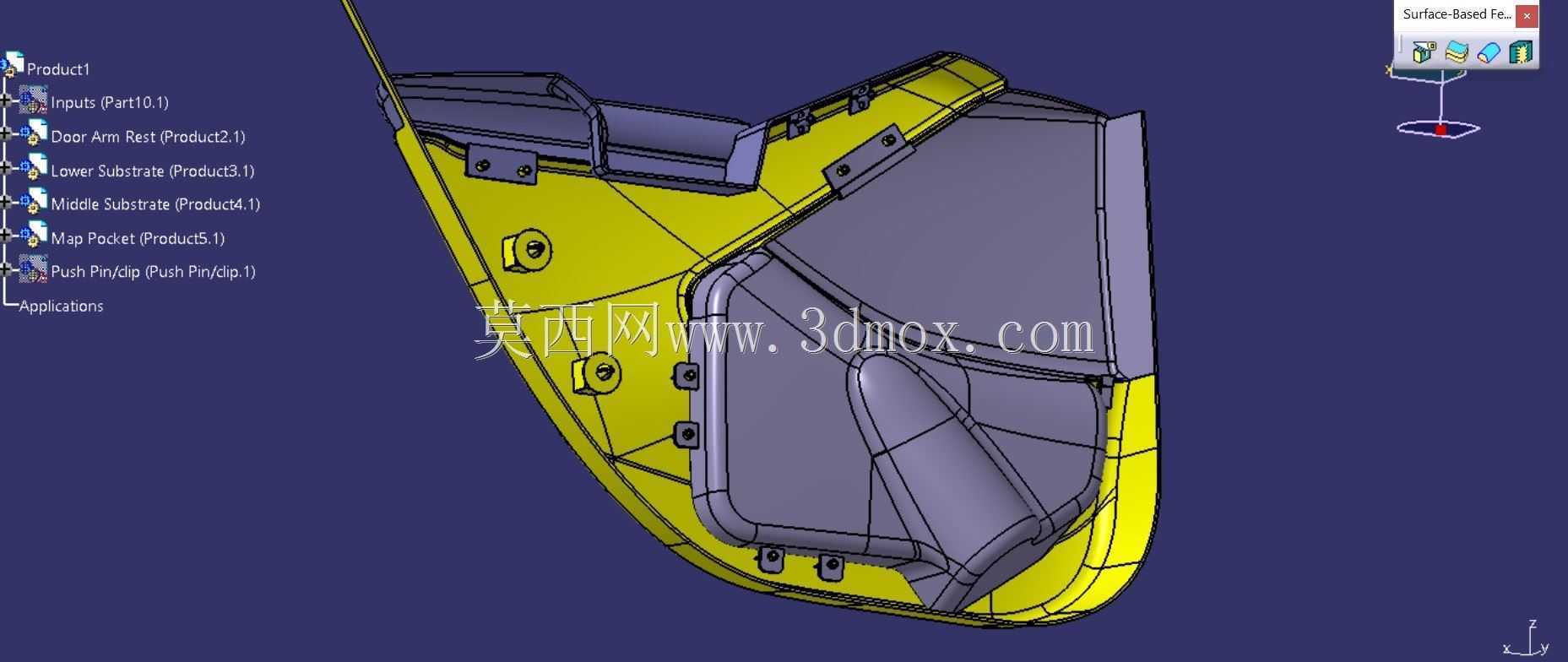

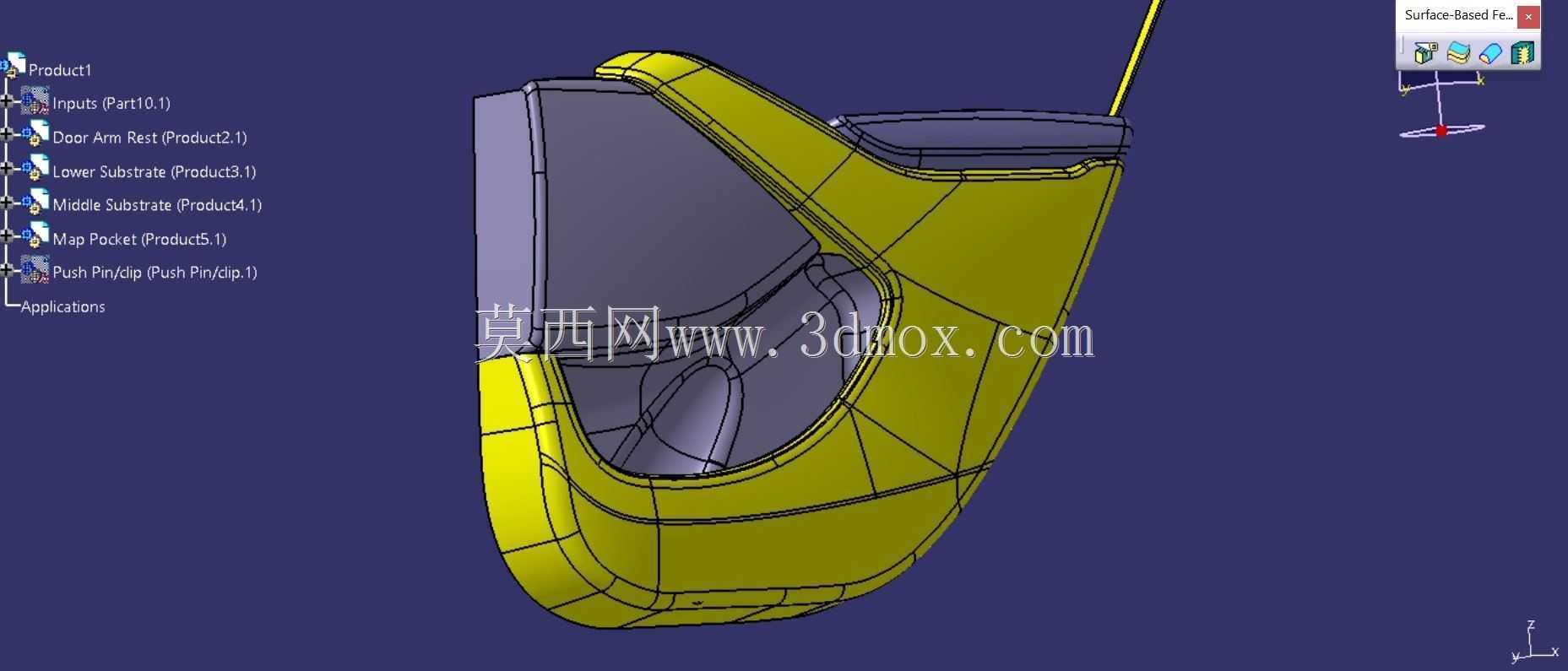

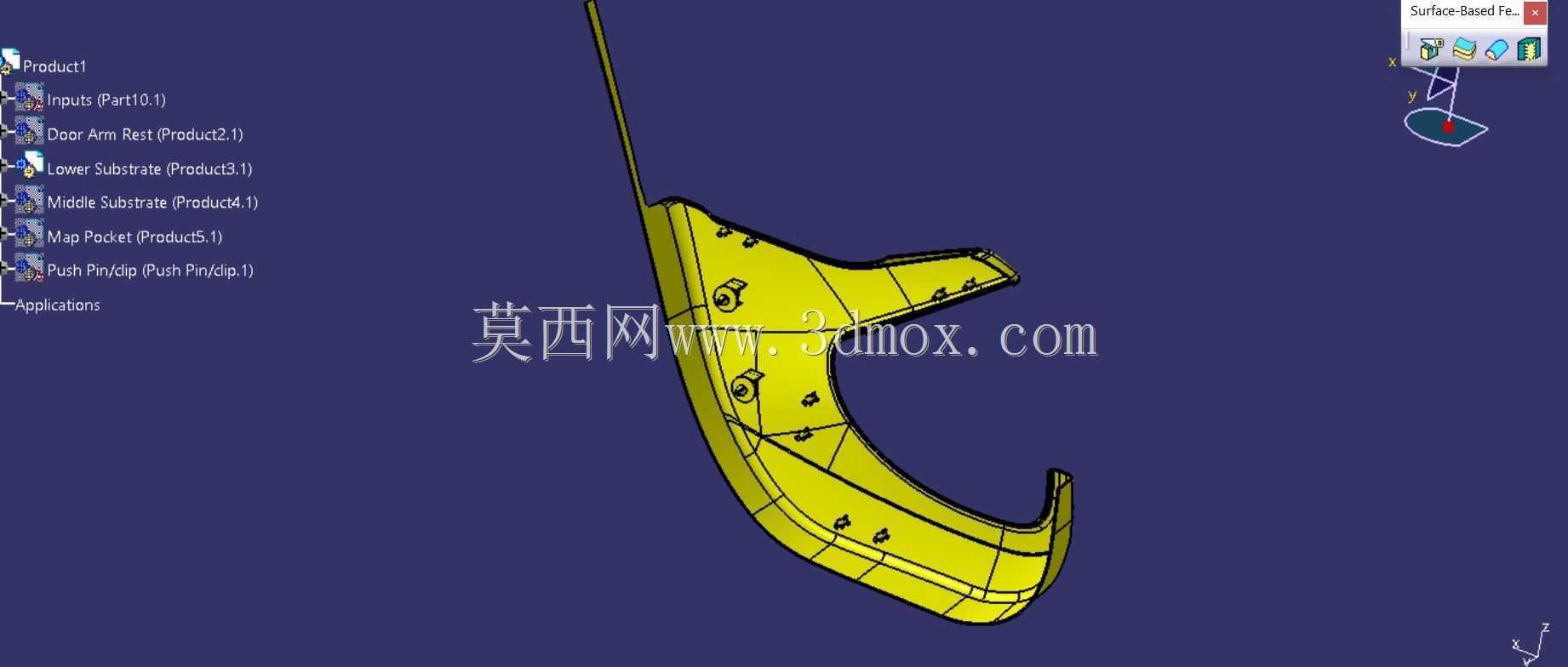

　　从结构分层逻辑来看，模型里拆分出的上下两层基板对应真实工艺里的不同成型需求：下层基板作为主承载骨架，朝向车门钣金一侧布置卡扣座、螺钉柱和定位筋，和钣金上的安装孔位一一对应，装配时先通过周边均匀分布的塑料卡扣完成预固定，再在扶手受力集中的区域追加自攻螺钉锁附，保证成年人肘部施加数百牛侧向倚靠力时，整个饰板不会出现松旷或脱出。上层饰板则偏向外观触感需求，表面做软质发泡包覆或者纹理咬花处理，和下层骨架通过热熔柱、卡扣或者结构胶贴合，两层之间预留的间隙既可以抵消注塑成型后的收缩变形，也能在内部走车窗升降线束、音响扬声器线材的时候留出布线空间，避免线束被硬质棱边磨破绝缘层。

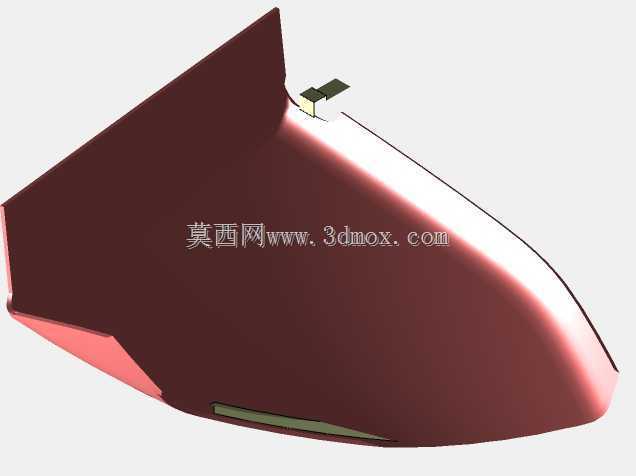

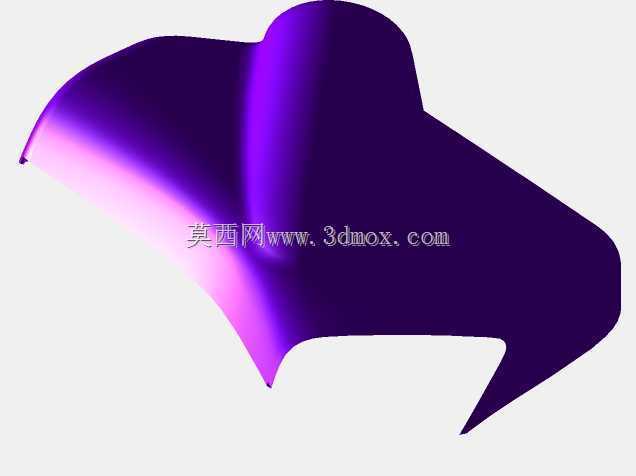

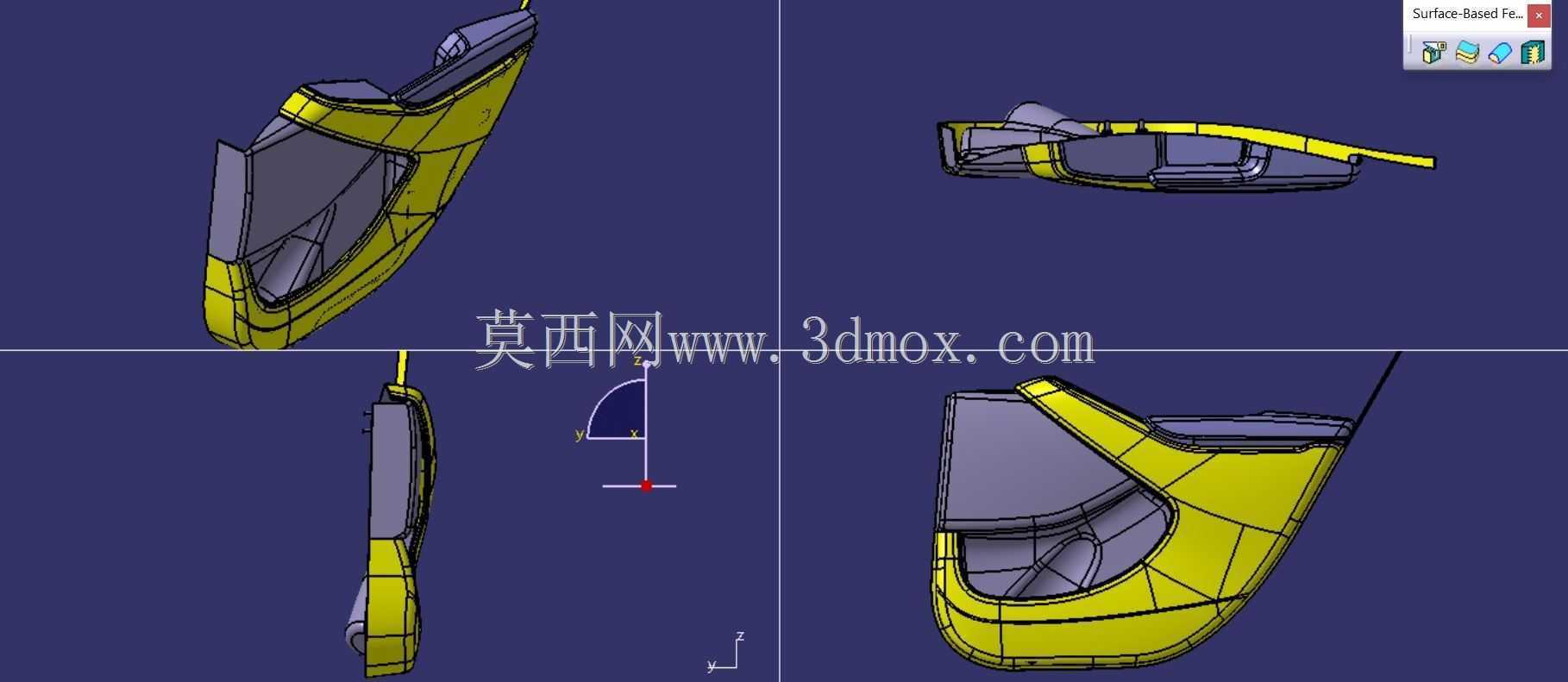

　　曲面造型阶段优先贴合人机工程边界：扶手承托面的高度要和乘员坐姿下的肘部自然下垂高度匹配，横向宽度保证前臂搭靠时不会滑出，沿车门前后方向的弧度跟随车门内板的倾斜趋势，从A柱下方一直延伸到B柱附近，过渡曲面全程保持G2连续，没有突兀的折角，既保证视觉上的流畅感，也让乘员肘部滑动时不会被棱边硌到。内拉手的凹陷区域做了深度校核，保证戴薄手套的情况下也能顺利伸入抠动拉手，拉手周边的壁厚做渐变过渡，避免背面出现缩水印痕。地图袋上方的开口边缘做翻边加强，既提升塑料件自身的刚性，也防止取放物品时锐边划伤手部。

　　安装边界的校核是这类内饰件建模的重点：所有朝向钣金的安装特征都要和车门内板的冲压曲面保持安全间隙，常规区域预留五毫米以上的间距，在钣金焊接凸点、升降器运动机构附近要把间隙放大到十毫米以上，避免车辆行驶过程中饰板受震动挤压和运动件发生干涉。卡扣的布置间距控制在一百五十毫米以内，在门板边角、扶手受力点附近加密卡扣位，保证饰板和钣金贴合后不会出现局部翘曲。和周边仪表台侧端、B柱饰板、车门密封条的搭接处设计错位止口，相邻零件的配合面预留均匀的间隙面差，既补偿整车装配时的累计公差，也避免车辆经过颠簸路段时相邻饰板互相摩擦产生异响。

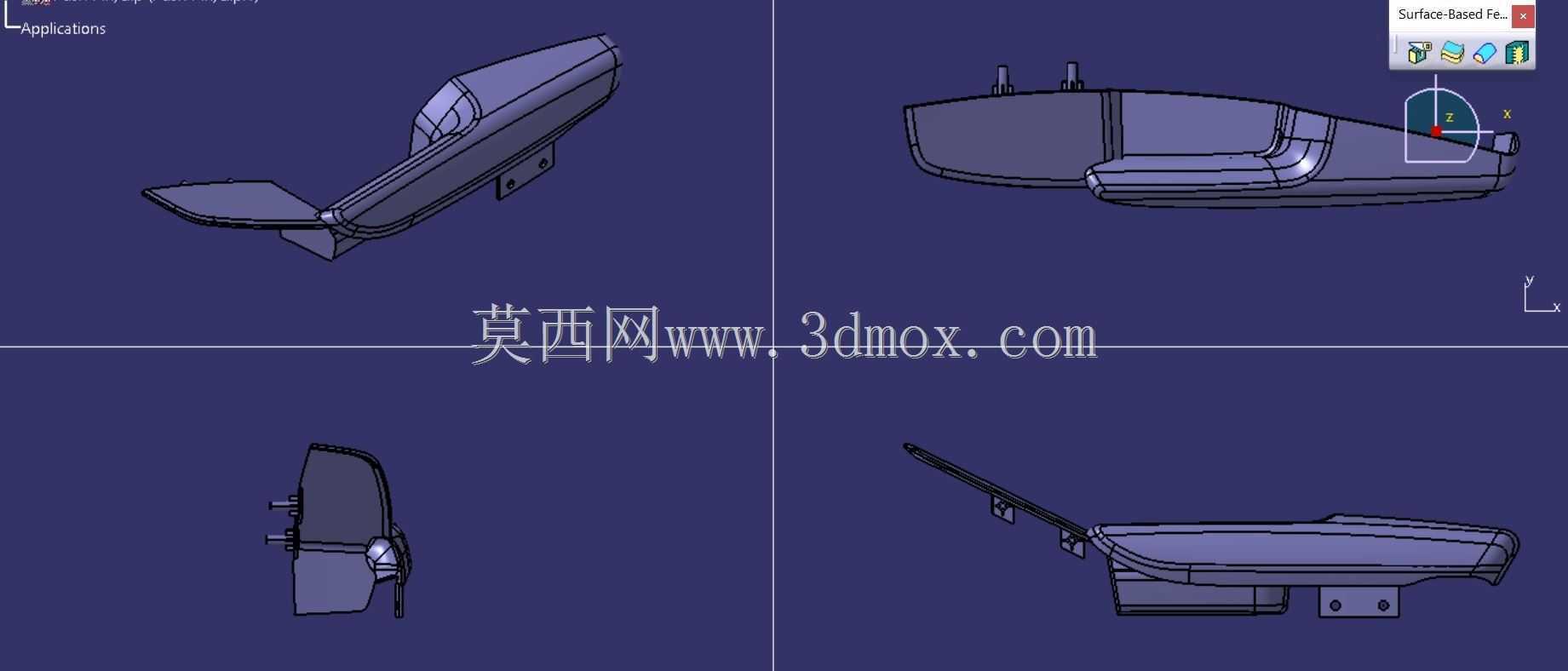

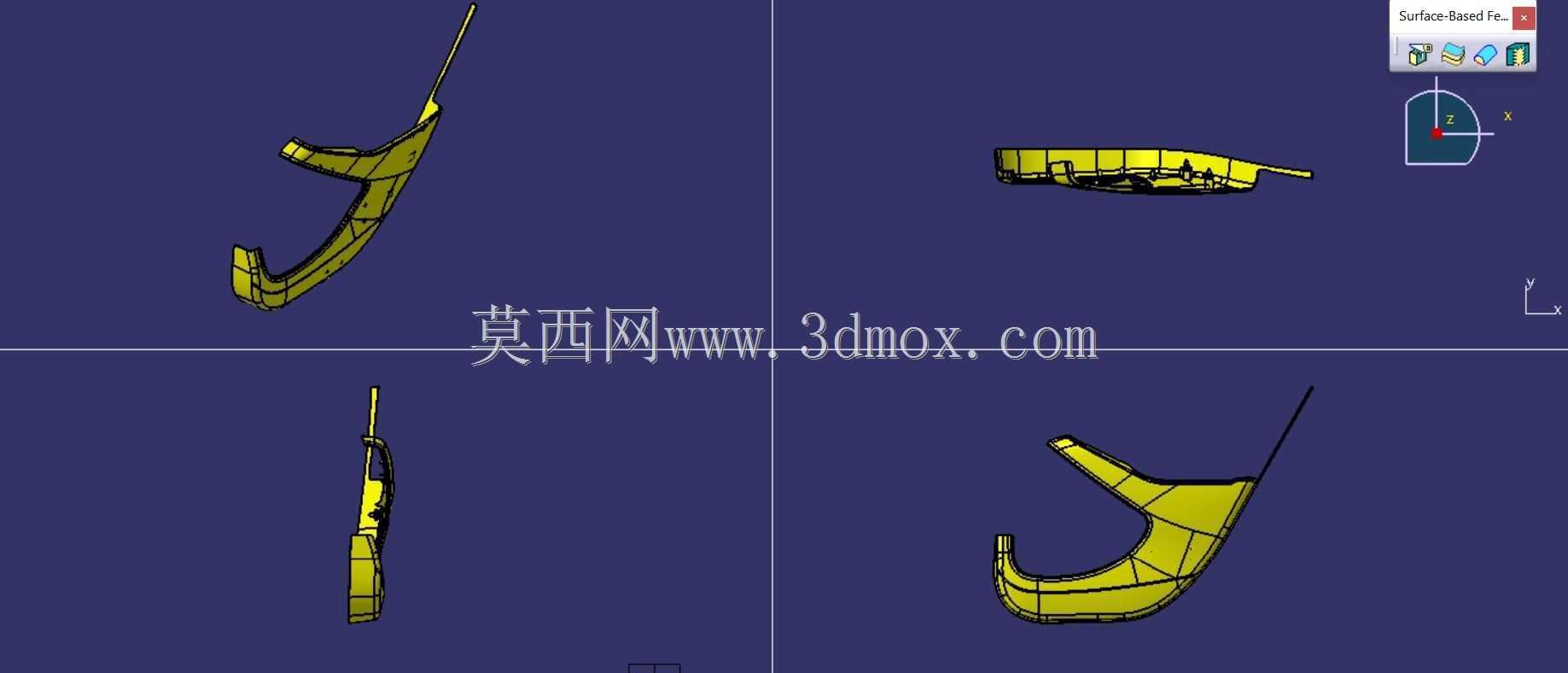

　　壁厚设计遵循注塑工艺规律，主壳体壁厚控制在二点五到三毫米之间，螺钉柱、卡扣根部做圆角过渡并追加加强筋，筋位厚度取主壁厚的百分之六十左右，防止背面出现缩痕。扶手区域因为要承受持续的倚靠载荷，内部追加网格状加强筋布局，把外力均匀分散到周边的安装点上，避免局部应力集中导致塑料件开裂。整个组件在建模时同步完成了各子零件的装配约束校验，确认所有卡扣对位、螺钉柱同轴、饰板搭接无干涉，拿到模型后可以直接拆分模具分型面，也可以直接导入CAE软件做模态分析和侧面碰撞的内饰侵入仿真，提前验证结构刚性是否满足整车耐久要求。
