车载安全带辅助约束安全试验台

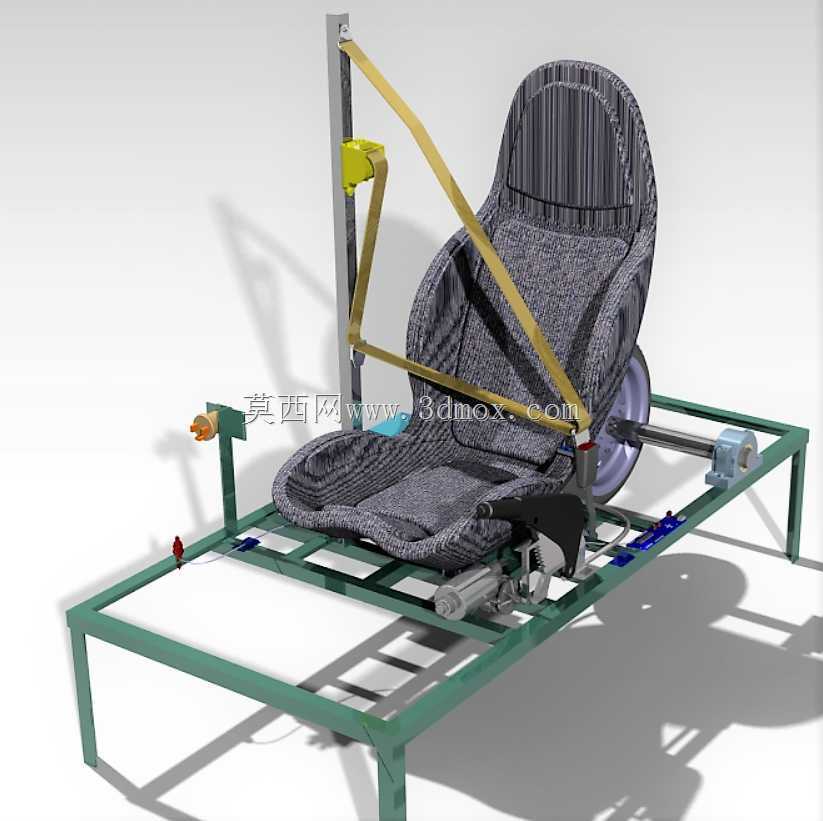

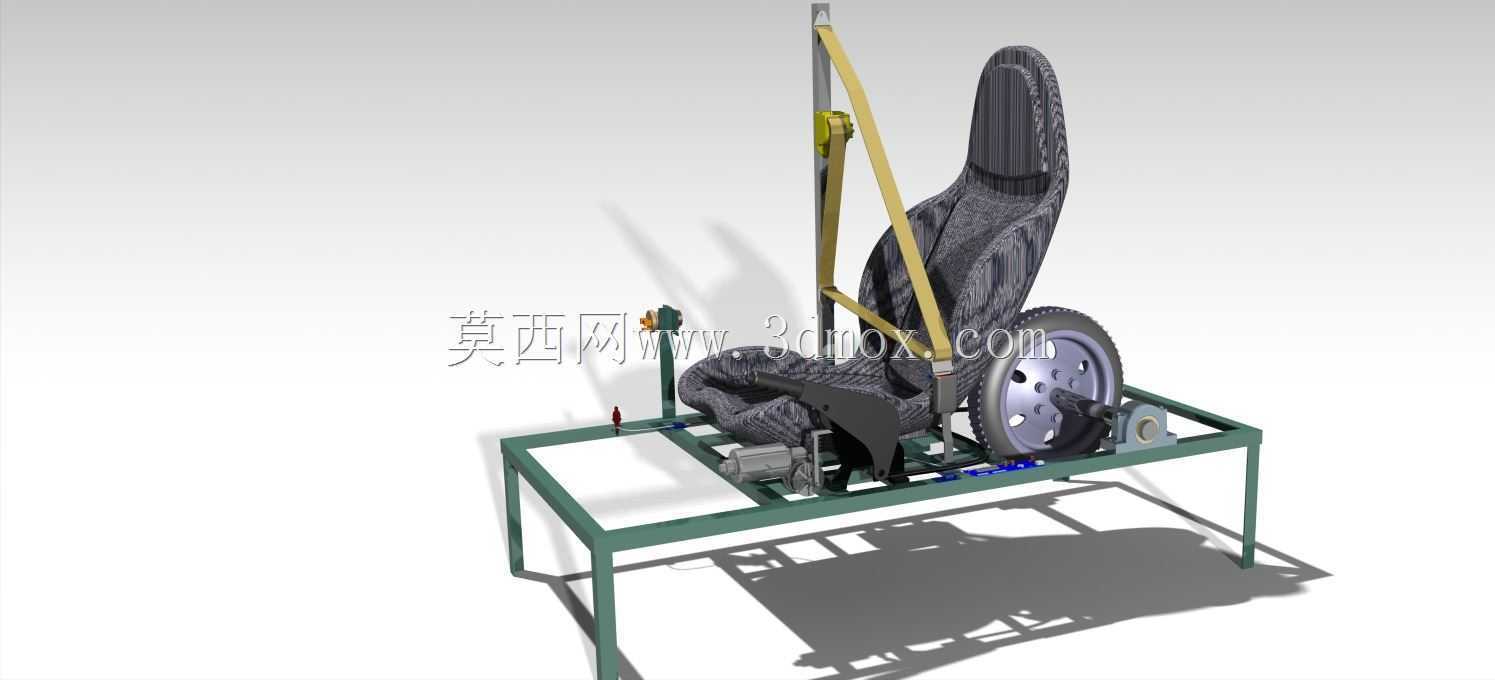

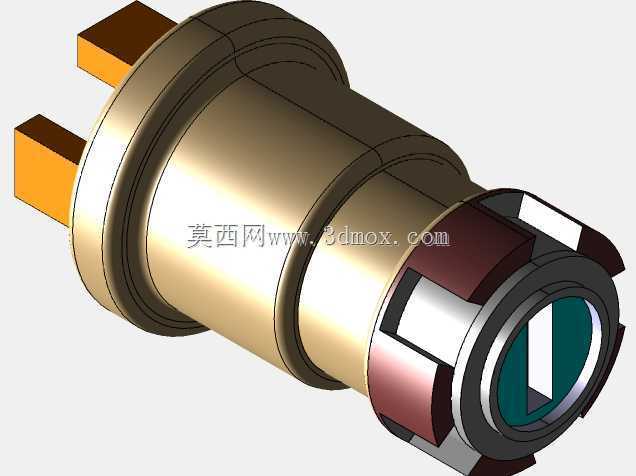

　　这套试验装置围绕乘用车驾乘人员约束系统的功能验证展开，把座椅本体、卷收织带、触发执行件、模拟车轮负载以及底部支撑框架整合在同一刚性台架上，主要用于安全带辅助安全机构在台架阶段的动作逻辑校核、织带走向检查和安装边界确认。在整车试制早期，直接使用白车身或完整整车进行约束件调试成本高、迭代慢，而这类台架可以把座椅安装点、安全带锚点、卷收器布置和周边运动件单独剥离出来，使结构工程师在方案阶段就能观察织带拉出、回卷、锁止和辅助触发时的干涉情况。

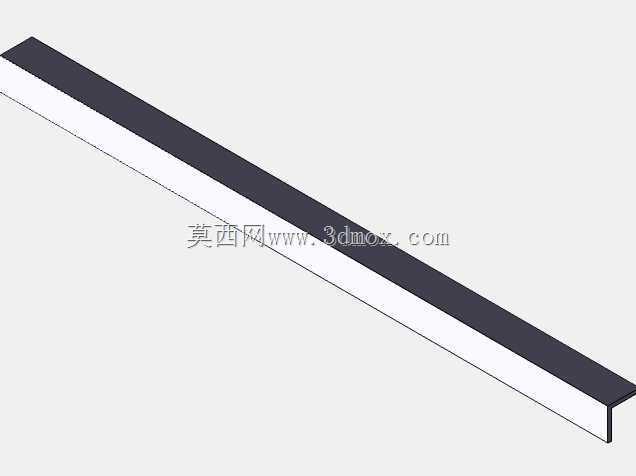

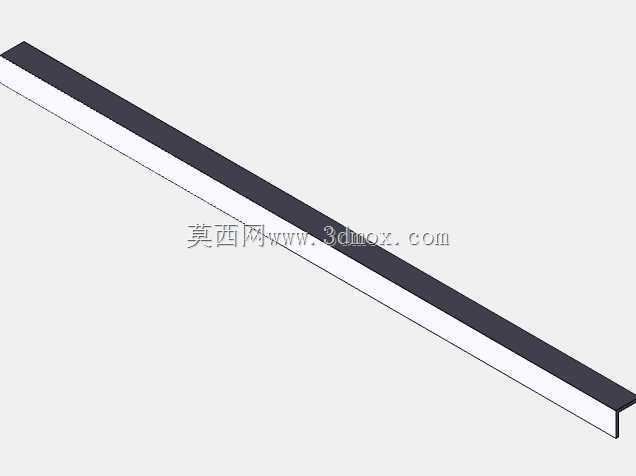

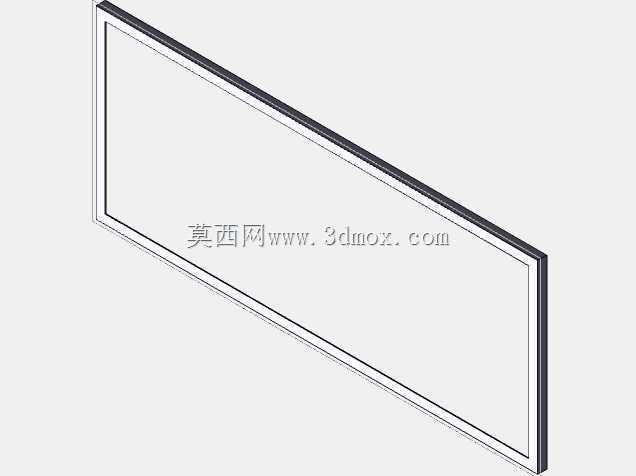

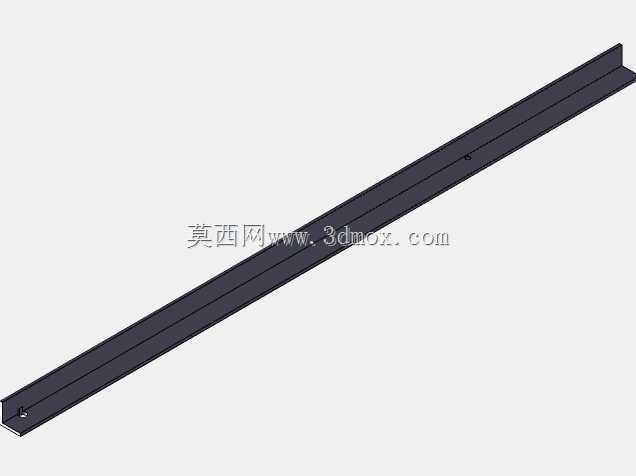

　　台架底部采用矩形钢管焊接成水平框架，四条支腿落地，框架上平面承担座椅、执行机构和模拟负载的安装。框架的长宽方向需要预留座椅滑轨前后调节范围，同时在座椅侧方留出卷收器、导向件和张紧机构的维护空间；支腿高度则以人员操作和观察方便为原则，避免座椅坐垫过低导致织带角度判断失真。钢管接头处采用连续焊接并在关键受力点补加强板，因为安全带在动态拉拽时会把较高载荷传递到锚点，若框架刚度不足，试验中产生的附加变形会干扰对机构本身性能的判断。

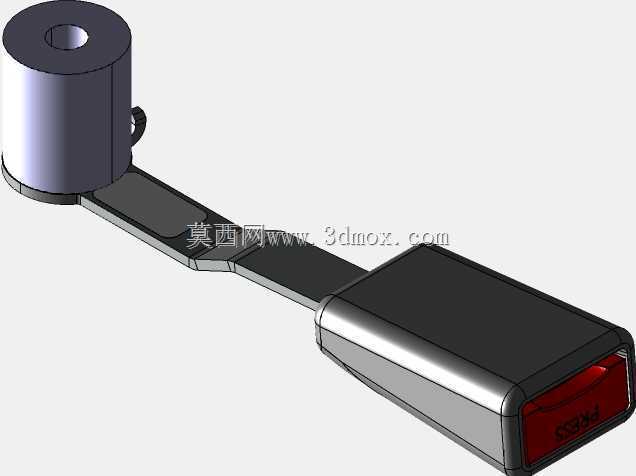

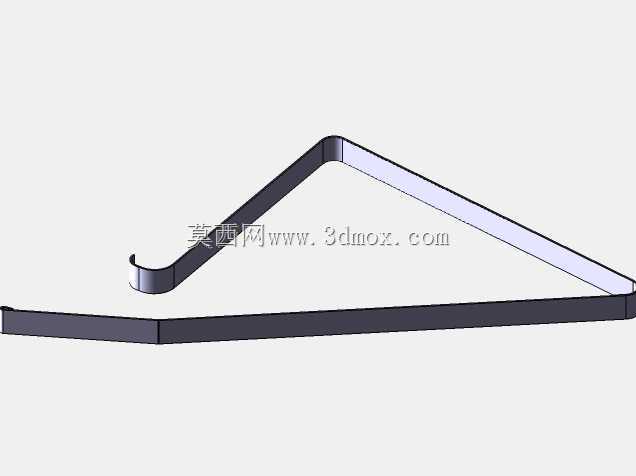

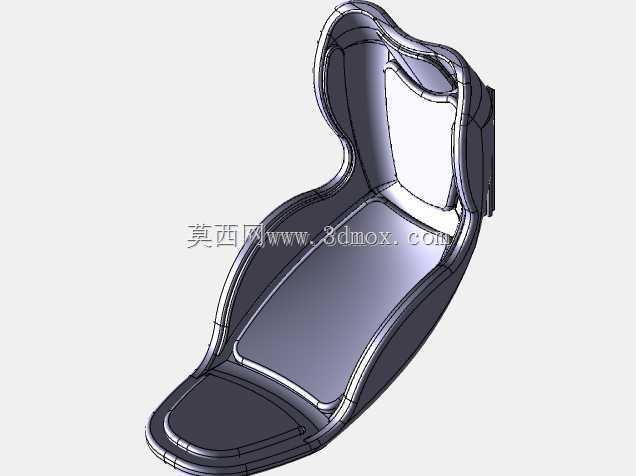

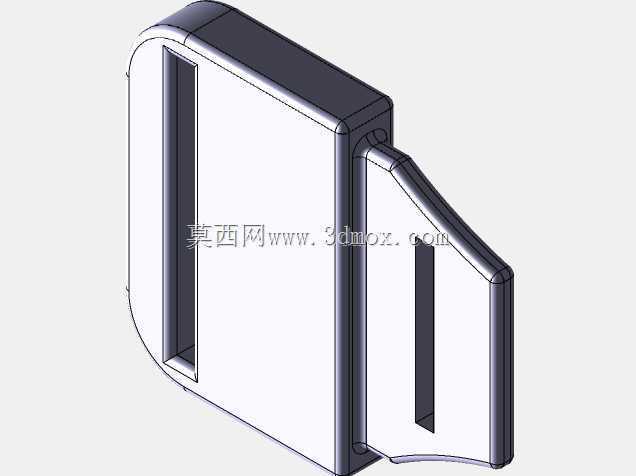

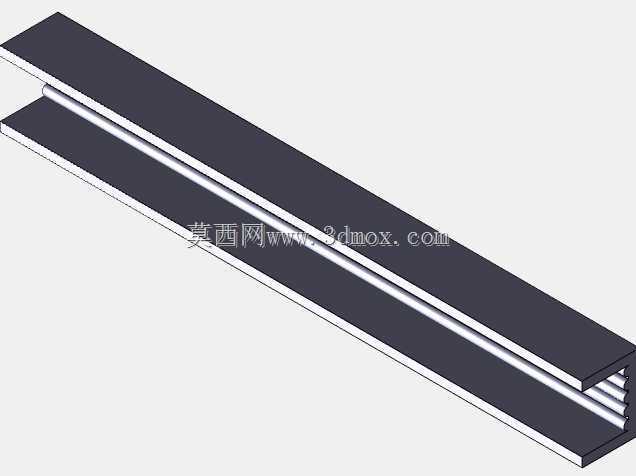

　　座椅模型保留了坐垫、靠背、头枕和底部安装支架的基本形态，用于还原乘员乘坐姿态。靠背角度、坐垫高度和座椅滑轨位置直接影响肩带跨过肩部、腰带跨过骨盆的路径，因此模型中座椅并非简单外观件，而是约束系统几何关系的基准。织带从座椅侧上方的导向区域引出，经过肩部附近后连接到车身侧或座椅侧锚点；黄色织带在三维模型中被单独表现，便于检查其在靠背调节、座椅前后移动以及假人或乘员入座后的贴合状态。

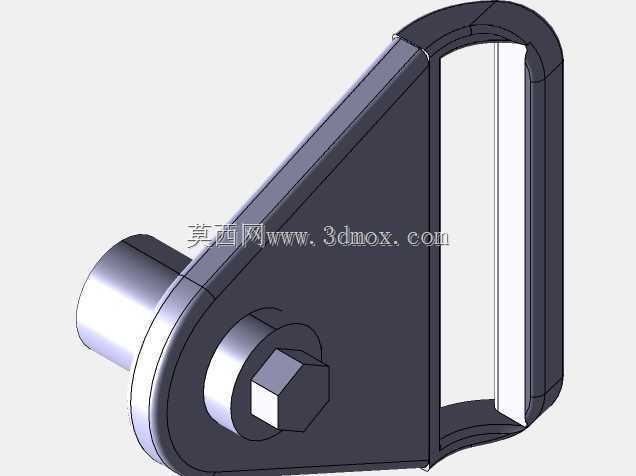

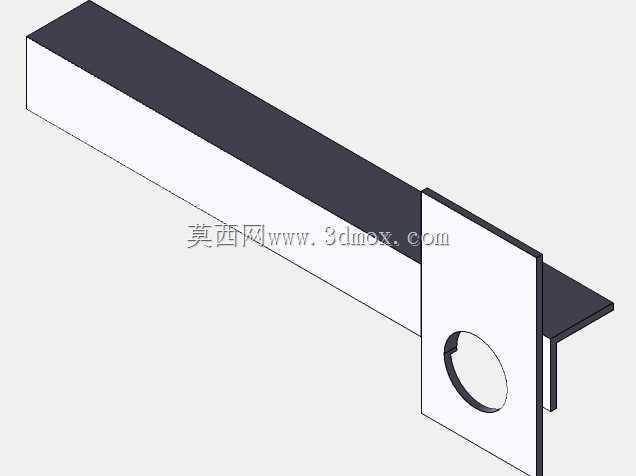

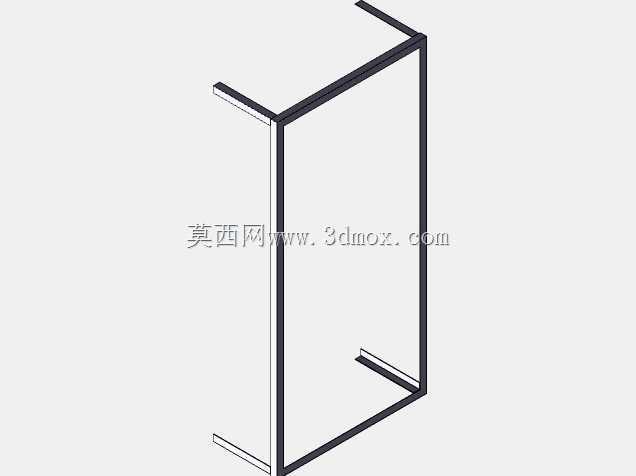

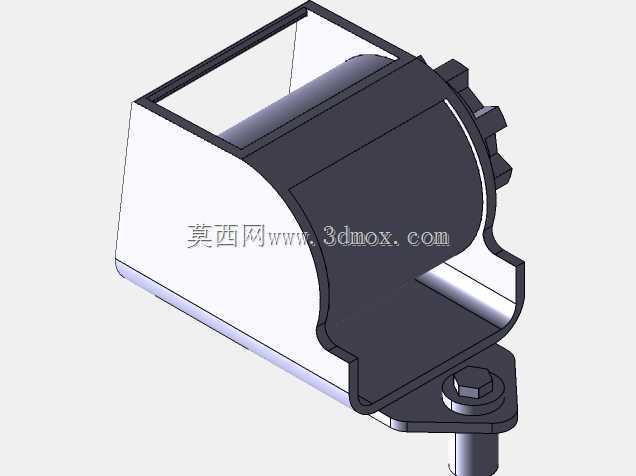

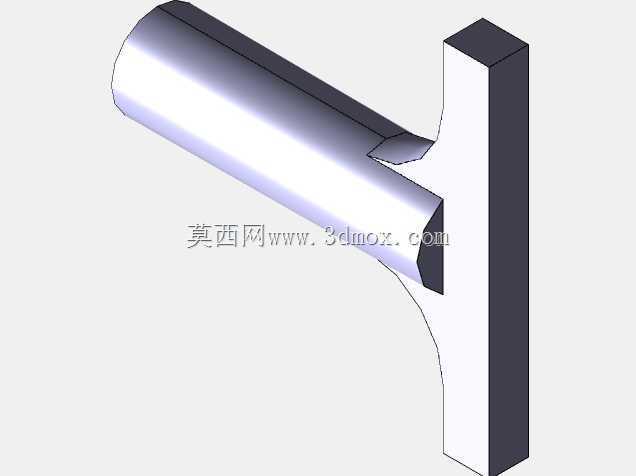

　　侧面设置的立式支架用于固定高位导向点或卷收部件，其位置决定肩带上段的出线角度。工程布置中，该支架需要兼顾织带不与靠背边缘、头枕导杆或侧围内饰发生摩擦，同时保证卷收器安装面方向符合织带卷入要求。若出线角度偏差过大，织带在回卷过程中容易出现翻折、偏磨或锁止灵敏度异常；模型中将支架、销轴、织带和座椅靠背的相对位置完整表达，可直接用于截面测量和运动包络检查。

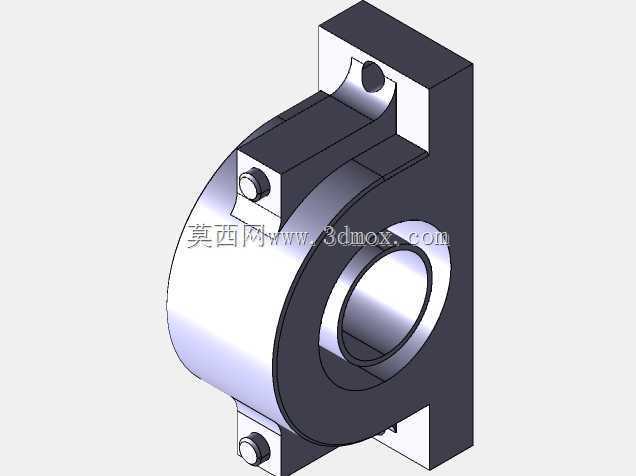

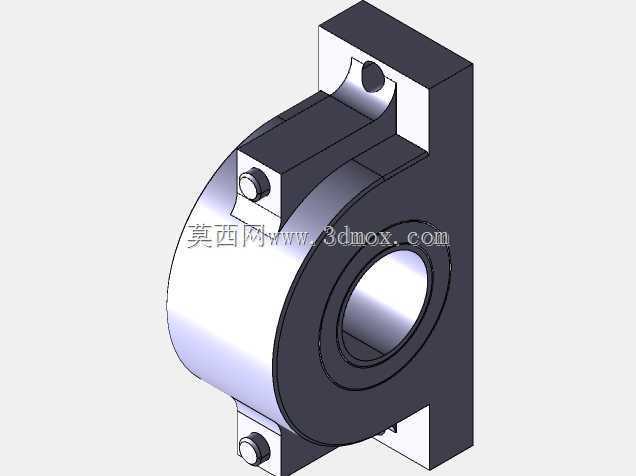

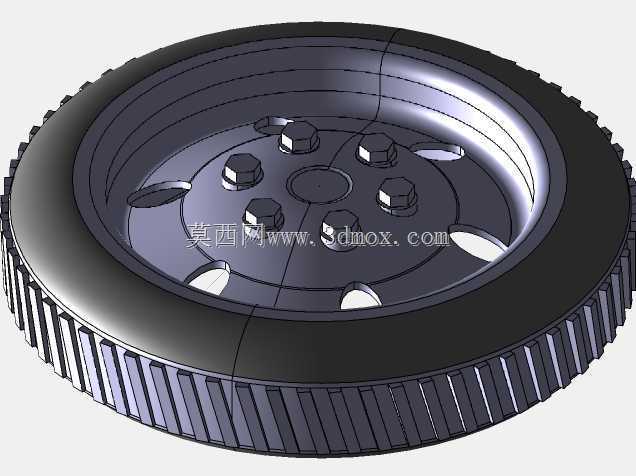

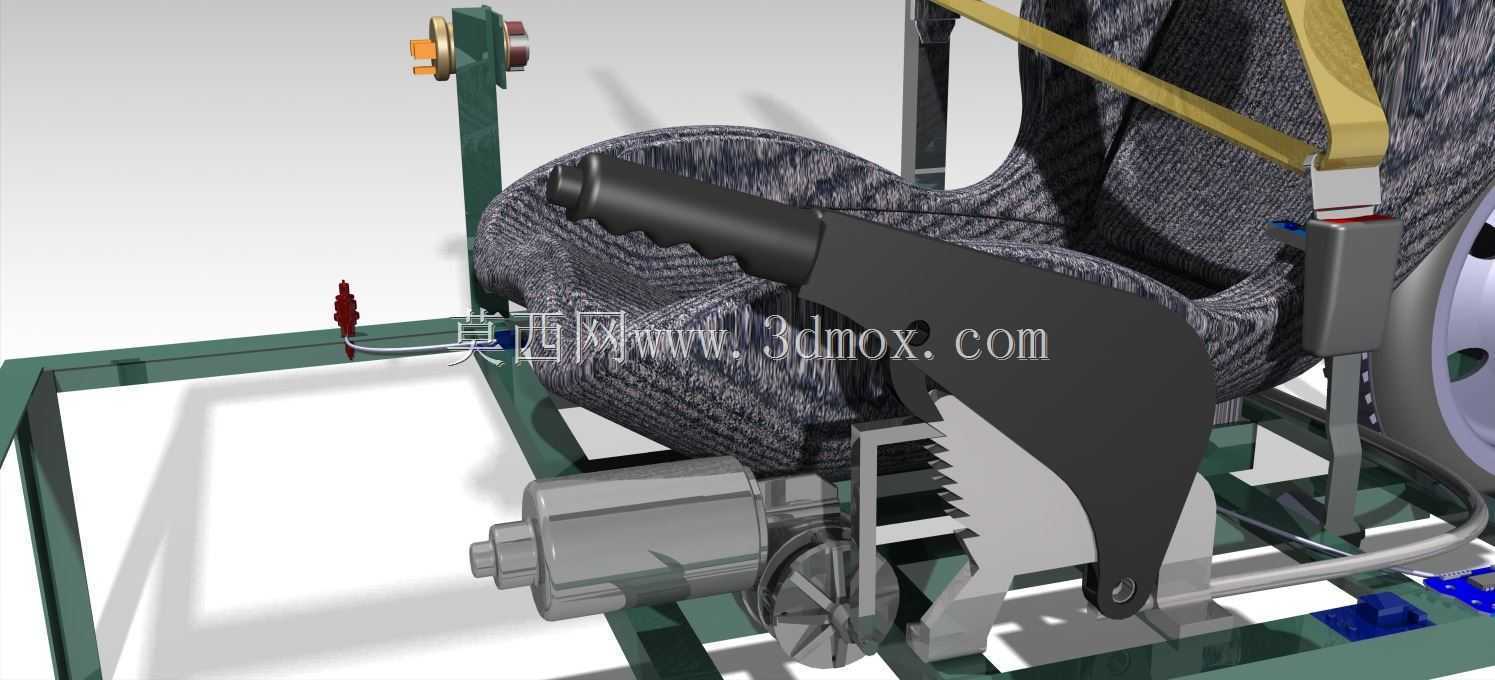

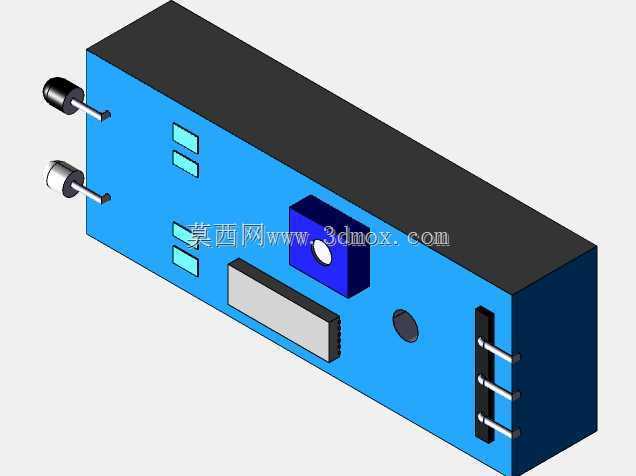

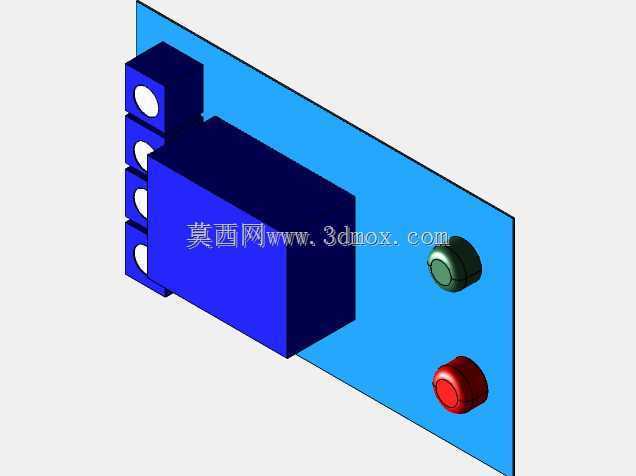

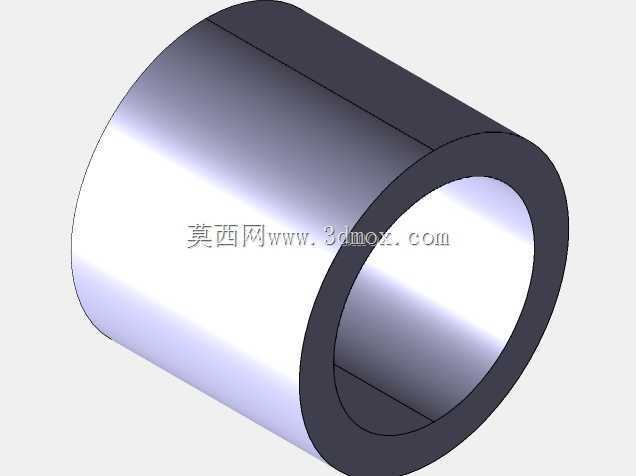

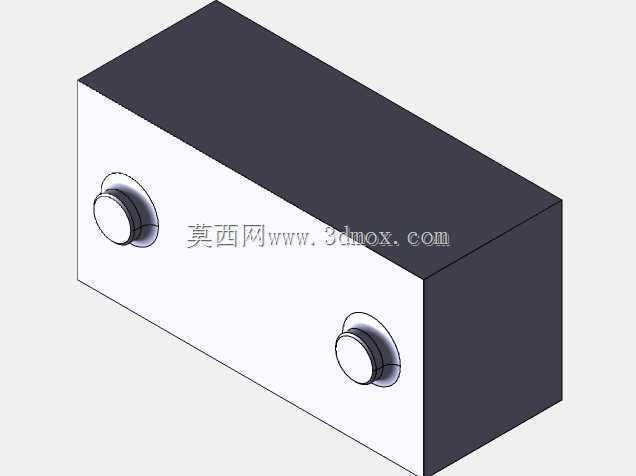

　　台架上的模拟车轮及邻近传动件并非为了表现完整车辆行驶功能，而是作为安全带辅助机构与车轮转速、车体姿态或触发信号关联时的负载与安装参照。通过把轮体、轴系和小型执行元件布置在座椅侧下方，可以模拟辅助安全系统在特定工况下获取运动信号、驱动张紧或锁止动作的机械接口。轮体周边保留了链轮、支座和连接轴的位置，使工程师能够核对传动路径、链条张紧方向以及传感器安装间隙，避免后续实物装配时出现轴系不同心或支架与轮辐干涉。

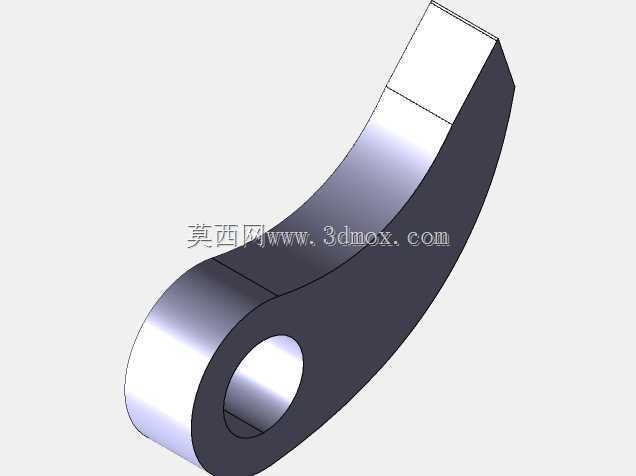

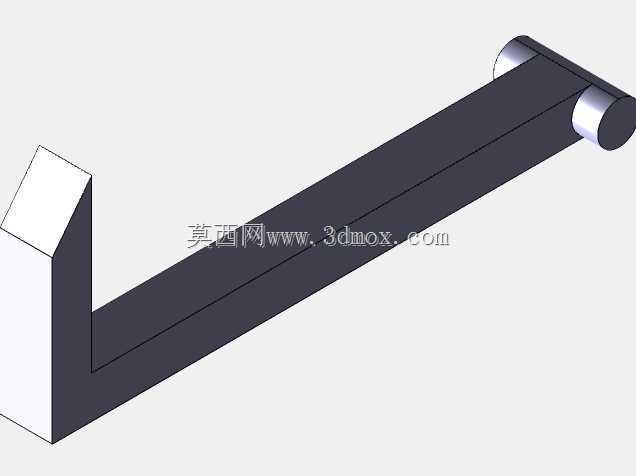

　　从设计思路看，该装置强调“以台架还原边界，而不是追求整车外观完整”。座椅、织带、卷收器、触发机构和模拟负载均按实际安装关系定位，省略了与约束功能无关的车身覆盖件，从而突出受力链和运动链。受力链从织带锚点出发，经过座椅安装梁、台架框架直至地面支脚；运动链则从触发执行件出发，经过连杆或传动件到达锁止、张紧或信号模拟部件。两条链路在三维模型中都可以通过剖切、爆炸视图和干涉检查进行确认。

　　外形尺寸方面，台架主体宽度以座椅总宽加上两侧操作空间为边界，长度需覆盖座椅前后调节行程、轮体安装区和端部执行件位置；高度方向由落地支腿、座椅坐垫、靠背及上方织带导向支架共同决定。安装时应重点控制座椅安装孔距、卷收器安装面法向、高位导向点坐标和轮轴中心线高度，因为这些基准直接影响安全带佩戴角度和机构触发关系。台架落地区域还应预留地脚螺栓或配重固定位置，以承受织带张紧和机构动作产生的水平力。

　　在实际使用中，这类装置可服务于约束系统零部件匹配、座椅安全带一体化布置、教学演示以及机械工程项目的结构验证。通过三维模型，设计人员可以提前检查织带是否扭曲、锚点强度是否具备加强空间、维护工具是否能够接近卷收器螺栓，并在实物加工前修正支架高度和支座位置。对建模人员而言，模型中钢管框架、钣金支架、机加工轴销、织带柔性件和轮系标准件的组合，也提供了一个较完整的机械系统装配参考。
