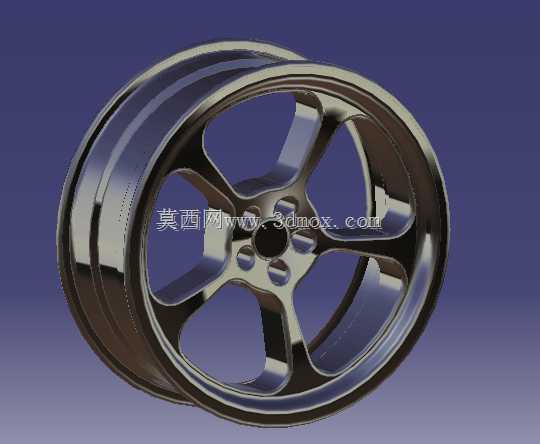

五辐轻量化改装汽车轮辋结构设计

　　这套轮辋结构面向乘用车改装与售后替换场景开发，核心作用是承接轮胎安装载荷，在轮轴与橡胶轮胎之间形成刚性传力界面，把驱动、制动扭矩以及转向侧向力可靠传递到接地胎面，同时承担车辆过坎、过弯时的交变冲击。日常整车布置里，轮辋处于翼子板内侧的轮腔空间，周边需要和制动卡钳、减振器筒身、转向节、悬架下摆臂以及轮拱内衬保留足够运动间隙，不能在满载跳动或者最大转向角工况下发生剐蹭。

　　从结构思路上看，这款轮辋采用五组粗壮辐条从中心安装盘向外延伸至轮缘，辐条截面做了宽窄过渡，靠近中心座的位置厚度更大，向轮辋外圈逐渐展开，既保证螺栓孔周围的局部刚度，也让轮圈外侧形成较开阔的散热通道。制动系统在连续刹车时会产生大量热量，辐条之间的大开口可以让行驶气流直接扫过刹车盘和卡钳表面，把热空气快速带出轮腔，降低制动液温升和摩擦片热衰减风险。相比密辐条造型，五辐布局在清砂、涂装以及后期清洗时也更便于操作，泥水和刹车粉尘不容易在狭小缝隙里积存。

　　中心区域设置了轮毂轴承避让凹腔和螺栓安装孔位，安装面需要与转向节法兰面完全贴合，孔位分布圆、中心孔直径以及螺栓锥面角度都要与车型轴头匹配。建模时中心孔承担径向定位作用，如果配合间隙过大，车轮高速转动时容易出现偏心抖动；螺栓孔周围则要保留足够承压面积，避免紧固后局部压溃。轮辋中部的桶身部分按照轮胎胎圈座轮廓构建，包含胎圈安装斜面、凸峰以及轮缘挡边，轮胎充气后胎圈被压紧在斜面上，形成密封并传递周向力。

　　外形边界方面，轮辋直径、宽度和偏距直接决定轮胎装配位置以及轮距变化。偏距过大时轮辐会向内靠近卡钳和减振器，容易产生干涉；偏距过小则车轮向外抛出，虽然视觉上更饱满，但会增加轮轴轴承弯矩，并可能导致轮胎超出翼子板轮廓。设计校核中需要把轮胎断面宽度、胎侧高度、轮辋宽度一起装入整车悬架运动模型，检查上跳、下落以及左右极限转向时的包络空间。轮缘外侧还要考虑气门嘴安装位置，保证充气工具可以顺畅接入，同时不被辐条遮挡。

　　受力层面，轮辋需要同时处理垂向冲击、侧向过弯载荷、驱动制动扭矩以及螺栓预紧力。轮辐与轮桶交接的圆角区域是应力集中重点，建模时不能做成尖锐转折，应通过连续圆角和壁厚渐变分散应力。轮辋背面靠近安装盘的位置通常承受较大弯曲载荷，壁厚需要加强；外圈轮缘则侧重抵抗轮胎脱圈和路肩冲击，开口造型不能一味追求视觉镂空而削弱环向刚度。对于铸造或锻造工艺，结构壁厚还要尽量均匀，避免局部热节造成缩松，辐条背面可设置合理拔模斜度，便于模具成型。

　　在三维建模过程中，轮辋属于回转基础与复杂辐条特征结合的典型零件。可以先构建轮桶、胎圈座和轮缘的旋转轮廓，再以中心阵列方式完成五组辐条，螺栓孔、气门嘴孔和中心定位孔按照装配关系切除。完成实体后，应重点检查安装面平面度、辐条与卡钳间隙、轮缘与轮胎配合面以及外观曲面的连续性。该结构既可用于改装车外观方案评审，也可作为轮胎装配、悬架干涉检查和制动散热分析的基础数模，帮助设计人员在整车开发阶段提前确认轮腔边界与行走系统匹配关系。
