自动变速器液力变矩器定子导轮结构

　　该零件为自动变速器液力变矩器内部的定子，也称导轮，位于泵轮与涡轮之间的油液循环通道中，是决定变矩工况增扭能力的关键回转件。实物在总成中通过单向离合器支承在固定轴套上，不随泵轮或涡轮连续旋转；在低速大传动比工况下，从涡轮流出的自动变速器油冲击导轮叶片，导轮被单向离合器锁止，将油流方向重新导向泵轮入口，使泵轮输入扭矩被放大后传递至涡轮；当车速升高、耦合工况到来时，油流方向反转，单向离合器释放，导轮随油流自由空转，消除液力阻滞，使变矩器进入高效耦合区。

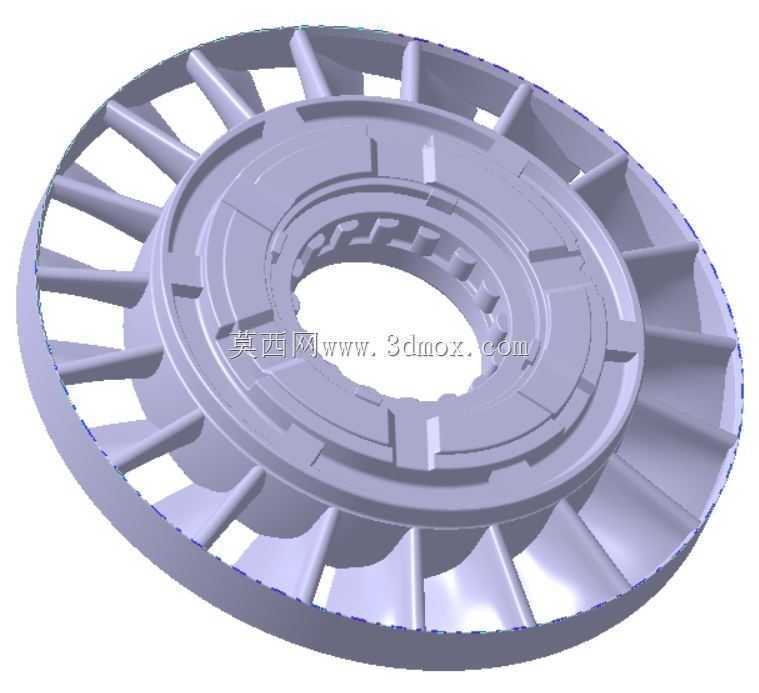

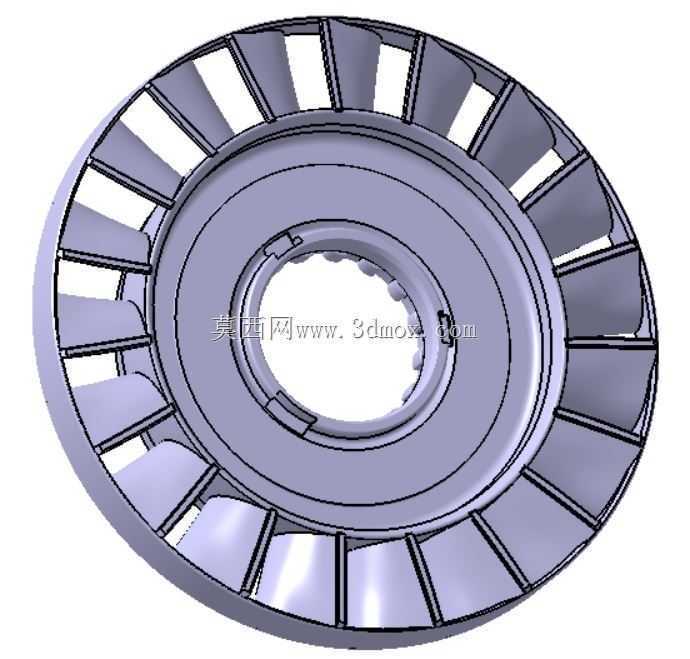

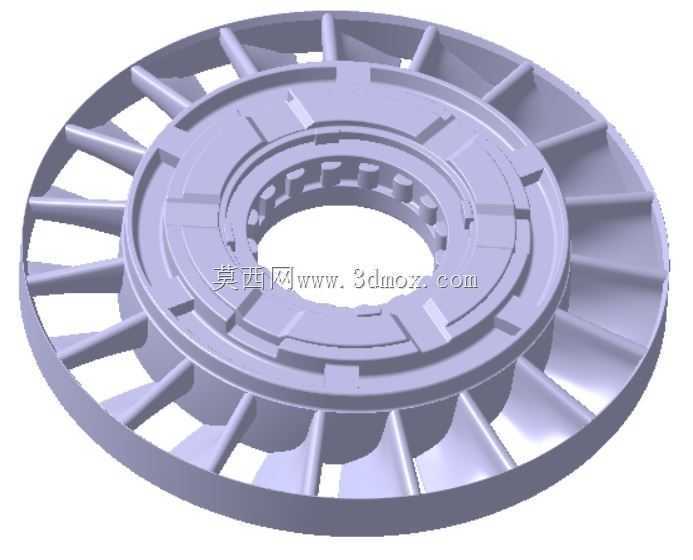

　　从三维结构看，零件整体为扁平环形，外圆均布放射状弯曲叶片，叶片之间形成贯通的油液流道；内圈设置带花键或卡槽特征的轮毂孔，用于与单向离合器外圈配合，承受周向锁止反力；轮毂与外环之间通过多层环形加强筋连接，既约束叶片根部位置，又为铸件或精密成形件提供刚度。叶片型面并非简单直板，而是沿圆周方向带有入口角、出口角和轴向弯度，曲面过渡直接影响油液冲角、循环圆流量和能量损失。建模时需要重点保证叶片前缘、后缘与内外环壁面的相切关系，避免局部尖角造成应力集中或流道突变。

　　在结构设计思路上，定子要同时满足流体导向和机械承载两类要求。叶片数量、弦长、厚度和包角需要在增扭比、通流能力、噪声与空化风险之间平衡：叶片过密会增加摩擦损失，过疏则导向不足；叶型过薄虽然有利于流道截面，但受铸造、冲压或粉末冶金工艺限制，根部容易在交变油压下产生疲劳裂纹。内轮毂与单向离合器的配合边界需要控制同轴度、端面跳动和卡槽宽度，因为导轮承受的反作用扭矩最终通过离合器滚道或楔块传递到固定支座。外环轮廓则要与变矩器壳体、止推垫片和相邻旋转件保持安全间隙，尤其在轴向尺寸紧凑的前驱变速器中，导轮端面常作为推力轴承或耐磨垫片的邻接面。

　　安装边界方面，该类零件通常处于密闭液力腔内，轴向位置由涡轮轮毂、泵轮轮毂和单向离合器座共同限定，径向通过内孔与离合器组件定心。设计校核时不能只看静态装配，还要考虑热膨胀、油压脉动和高速旋转下的变形差异。导轮本体虽在锁止工况不转，但油液冲击会使叶片承受周期性载荷；自由轮工况下，单向离合器脱开，导轮可能随油流旋转，此时轮毂与离合器外圈之间的摩擦、磨损和润滑孔位置也需纳入结构检查。对于逆向开发场景，可通过光学扫描获取叶片点云，再进行截面线拟合、循环圆对称重构和参数化修正，使数字模型既还原实物叶道，又满足后续工程制图、模具成形和CFD分析需要。

　　实际应用中，该结构广泛用于乘用车、轻型商用车及部分工程机械的液力自动变速器。它的核心价值不是独立传递动力，而是在车辆起步、爬坡、低速大负荷时改变液流方向，提高输出扭矩；在高速巡航时减少液力干涉，降低燃油消耗。三维建模完成后，应围绕内孔配合、叶片厚度、外环间隙、端面耐磨区和油液通道连续性进行检查，并可将模型用于流场分析、单向离合器匹配、铸造成形工艺评估以及装配干涉验证。
