自行车多片式离合传动总成结构设计

　　这套多片式离合传动总成的结构开发，最初是围绕人力骑行载具的动力通断需求展开的，日常骑行场景里，使用者在起步蹬踏、滑行收脚、中途换挡或者临时驻车时，都需要动力输入端和后轮输出端之间具备可控的分离与接合能力，传统自行车常用的单向棘轮离合只能实现单向超越滑行，无法在需要时主动切断动力传递，也没法在重载工况下调整摩擦接合的压紧程度，多片摩擦式的结构方案恰好能填补这类使用场景的功能空白。

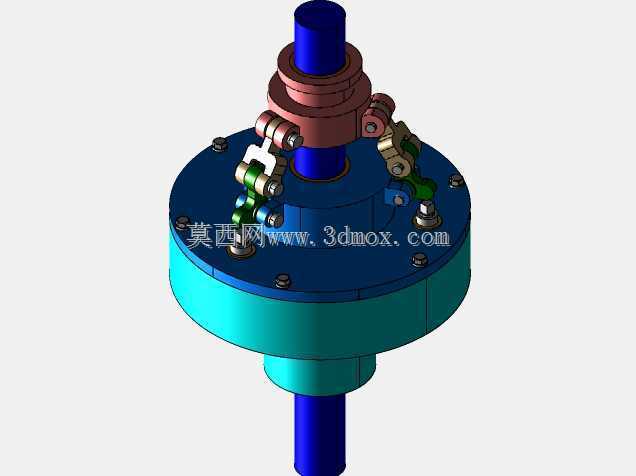

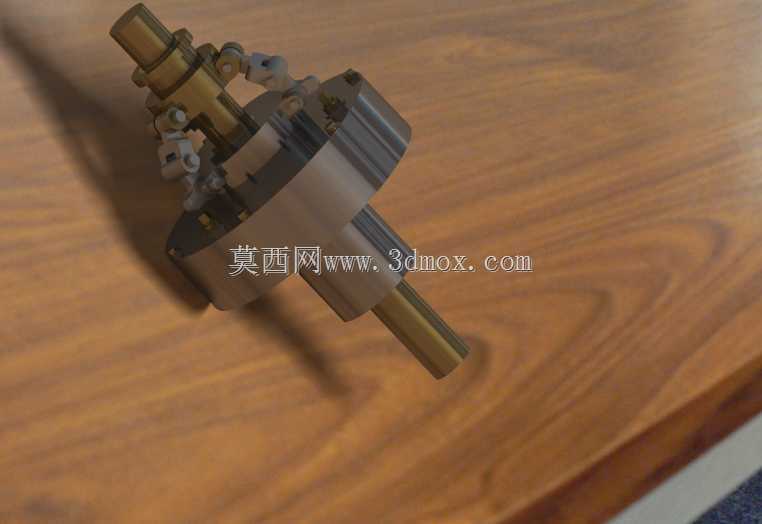

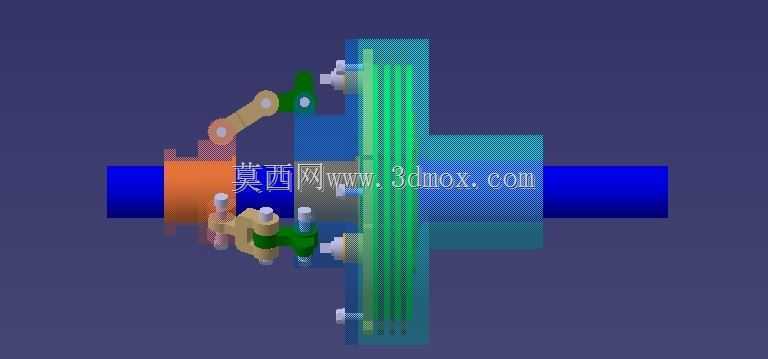

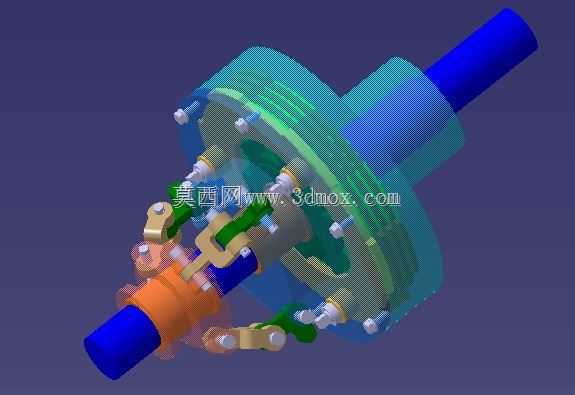

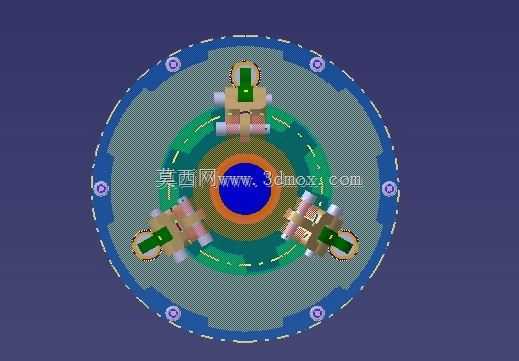

　　从实际功能逻辑来看，整套总成沿主轴轴向依次布置动力输入接盘、多组交替叠合的摩擦片组、压紧施力机构、复位弹性元件以及动力输出连接段，叠装的摩擦片分为两类，一组通过外齿和输入侧的壳体花键啮合，随蹬踏输入的曲柄同步转动，另一组通过内齿和主轴上的输出花键套配合，最终把扭矩传递给后轮侧的传动件。当压紧机构向摩擦片组施加轴向压力时，相邻摩擦片的接触面在正压力作用下产生静摩擦力，输入侧的转动扭矩就通过摩擦力逐层传递到输出侧，带动车轮行进；当压紧力解除，叠合的片组之间出现均匀间隙，输入和输出两侧完全脱开，此时即便输入端保持转动，输出侧也不会被带动，反过来滑行时输出端随车轮转动，也不会反向拖拽曲柄跟着空转。

　　结构设计过程中首先要平衡的是摩擦接触面积和轴向安装空间的矛盾，单片摩擦离合器要传递足够的骑行扭矩，必须靠加大摩擦片半径来获得更大的摩擦力矩，会直接抬升整个总成的径向轮廓，很容易和自行车车架的五通区域、后叉安装位发生运动干涉，采用多片叠装的方案后，总摩擦力矩是所有片组接触面的力矩之和，不需要放大单片的直径，就能在紧凑的径向尺寸下满足人力骑行的峰值扭矩传递要求，哪怕是载重通勤、爬坡发力的工况，片组之间也不容易出现打滑烧蚀的问题。

　　轴向尺寸的边界约束在自行车布局里格外敏感，整套总成的主轴两端分别对应动力输入的曲柄安装位和后轮传动的连接位，设计时要把摩擦片组的叠装总厚度、压紧凸轮的行程、复位弹簧的预压长度都控制在车架预设的安装跨距之内，主轴两端的轴颈直径、键槽尺寸还要和现有自行车的标准曲柄、传动链轮的安装孔径匹配，不需要大幅改动原有车架的焊接工装就能直接替换装配。主轴的径向支撑位置特意选在片组的两侧，用滑动衬套承担径向载荷，避免悬臂布置导致片组受压时出现偏磨，保证每一片摩擦片的整个环面都能均匀贴合，不会出现局部接触压力过大、局部完全脱开的偏载问题。

　　压紧机构没有采用复杂的液压驱动方案，而是适配自行车的手动操作习惯，用凸轮摆臂搭配拉线驱动，骑行者把操控拉线布置在车把位置，捏下操控件时拉线拉动摆臂转动，凸轮的升程段推动压盘沿轴向移动，逐步压紧摩擦片组，整个接合过程的压紧力可以随操控行程线性变化，起步时可以半联动缓慢接合，避免突然锁死导致后轮打滑或者传动系统冲击；松开操控件后，布置在压盘和壳体之间的波形复位弹簧会把压盘推回初始位置，各摩擦片之间预留0.1到0.2毫米的均匀侧隙，分离状态下片组之间不会发生拖磨，滑行时的转动阻力降到极低。

　　摩擦片的材料选型也针对骑行场景做了适配，基片采用高强度铝合金加工降低旋转部件的惯量，摩擦面层用耐磨损、摩擦系数稳定的非金属复合材料，哪怕雨天沾水、路面扬尘进入总成内部，摩擦系数的波动幅度也很小，不会出现接合时顿挫、打滑的问题；总成的外侧设置半封闭的防护壳体，既可以阻挡泥水、沙尘直接冲刷摩擦片工作面，又预留了散热缝隙，频繁半联动产生的热量可以通过壳体的散热筋快速散出，避免长时间滑磨导致摩擦材料过热失效。

　　在装配工艺性上，所有摩擦片都采用统一的花键模数，拆装维护时不需要专用工装，拆开侧端盖就可以逐片取出磨损的摩擦片进行更换，压盘、凸轮、弹簧这些易损件的安装位置都设计了定位止口，重新装配时不会出现错位卡滞。整套结构既保留了自行车传动部件轻量化、维护简便的特点，又实现了主动可控的动力离合功能，既可以用在常规通勤自行车上替代传统单向离合，也能适配三轮人力车、助力自行车的动力传动布局，满足不同骑行场景下的动力通断操控需求。
