城市通勤自行车轮组与外胎结构

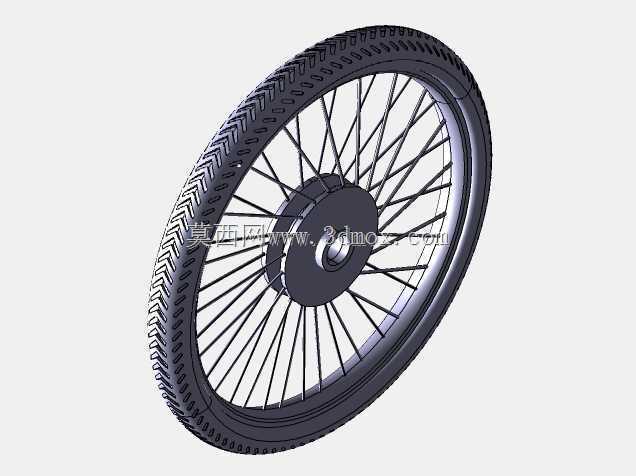

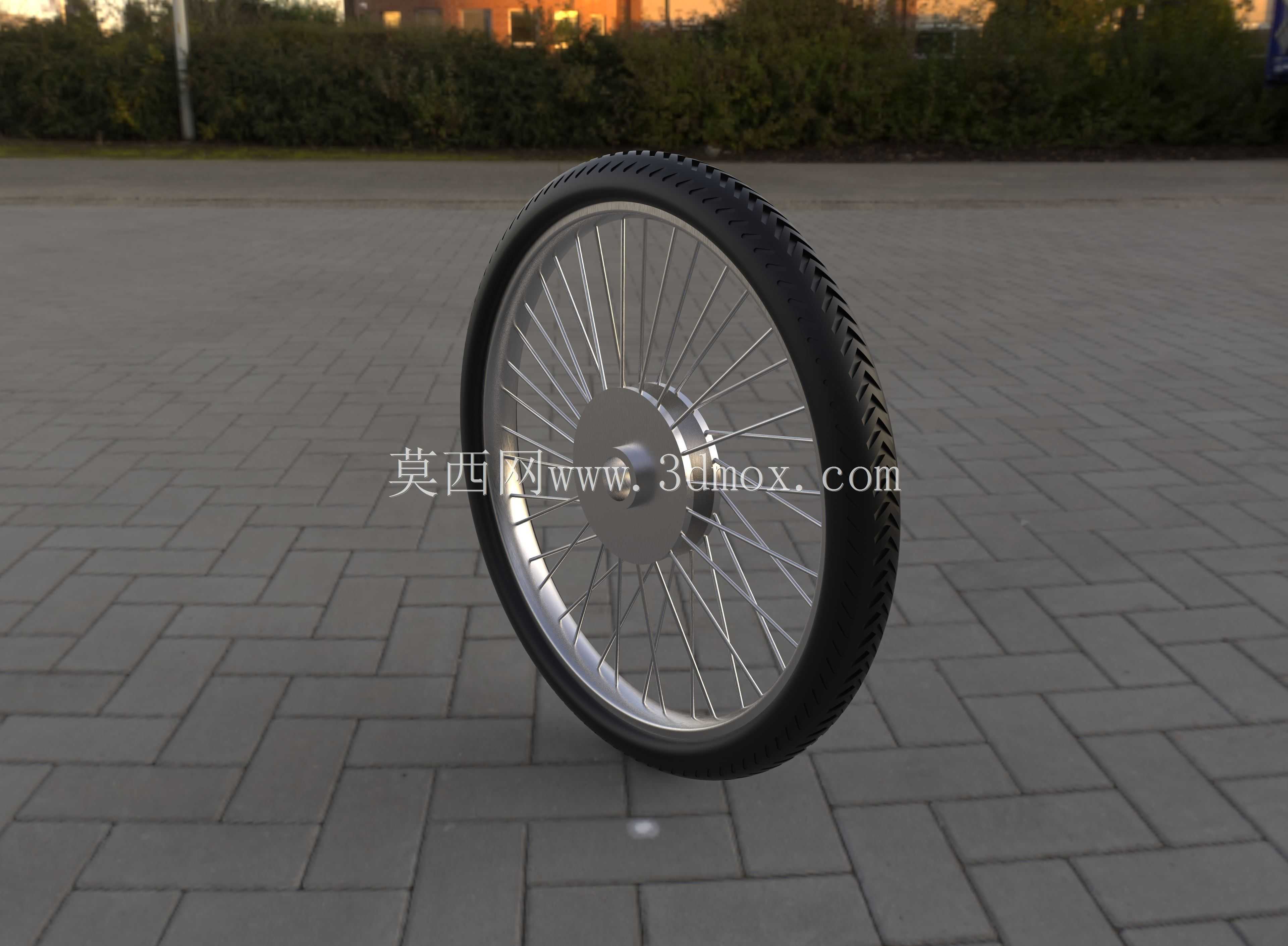

　　该轮组结构面向城市通勤、休闲骑行及短途代步场景，可用于整车开发阶段的外观评审、部件干涉检查、轮辋装配关系确认，也可作为车架前叉匹配、制动系统布置和挡泥板、货架等附件设计时的参考对象。模型重点呈现外胎、轮辋、辐条、花鼓及前叉局部之间的空间关系，能够帮助设计人员在三维环境中判断轮胎包络、轮组旋转边界和安装位置，而不是孤立地查看单个零件。

　　从实际用途看，自行车轮组承担承载、滚动、导向和冲击传递等功能。外胎直接接触路面，胎面花纹需要兼顾铺装路面抓附、排水和滚动阻力；轮辋为外胎提供安装支撑，并通过胎圈约束保持轮胎在充气后的形状；辐条将轮辋所受载荷传递至花鼓，形成张紧式受力结构；花鼓则通过轴芯与前叉连接，使轮组能够绕轴稳定旋转。模型中轮辐采用细密放射布置，能够直观表现传统钢丝轮的受力路径和视觉比例，前叉腿靠近轮组两侧的位置也保留了足够间隙，便于检查转向、跳动和装配拆卸时是否发生接触。

　　设计思路上，轮组并非只追求外形还原，而是围绕骑行系统的边界条件展开。轮胎外径决定整车离地高度、前叉开度以及泥瓦安装半径；胎宽影响轮组与叉腿、车架管之间的侧向间隙，也会关系到转弯时轮胎是否与叉肩或附件干涉；花鼓直径和轴位决定轮组中心位置，进而影响前叉受力角度和整车几何。外胎断面采用圆润过渡，胎肩与胎面之间保留连续曲率，适合表现常规城市车胎在直线滚动和轻微侧倾时的接触状态。胎面花纹沿周向分布，凸起块面不宜过高，否则会增加铺装路面噪声和滚阻，但若完全忽略花纹细节，又难以体现湿滑路面下的排水导向作用。

　　轮辋与外胎的配合需要关注胎圈座、胎侧弯曲和充气后的膨胀趋势。三维建模时，外胎应按回转体结合周向阵列花纹处理，轮辋外缘则需保持与胎圈相匹配的环形轮廓。辐条数量较多，单根辐条直径相对细小，若在装配中只按视觉摆放，容易出现交叉位置穿透或端部与花鼓法兰不对中的问题；工程化处理时应先确定花鼓法兰直径、孔位相位和轮辋孔圈半径，再通过阵列与交叉编排生成辐条，这样既能保证端部连接合理，也能反映真实轮组的张紧布局。

　　安装边界方面，轮组中心轴与前叉轴孔应保持同轴，轮胎最外侧到叉腿内侧面需要预留侧向安全间隙，以容纳充气公差、轮圈偏摆和骑行时的轻微变形。轮胎上缘与叉肩、前灯支架或泥瓦之间应保留径向空间，避免经过颠簸路面时因轮胎跳动发生摩擦。若后续扩展碟刹结构，还需在花鼓侧部核对制动盘安装面、卡钳位置和辐条头部之间的关系；若采用刹胶制动，则应检查轮辋侧壁与刹车块的接触区域。该模型把轮组与前叉局部放在同一视图中，正好适合进行这类空间校核。

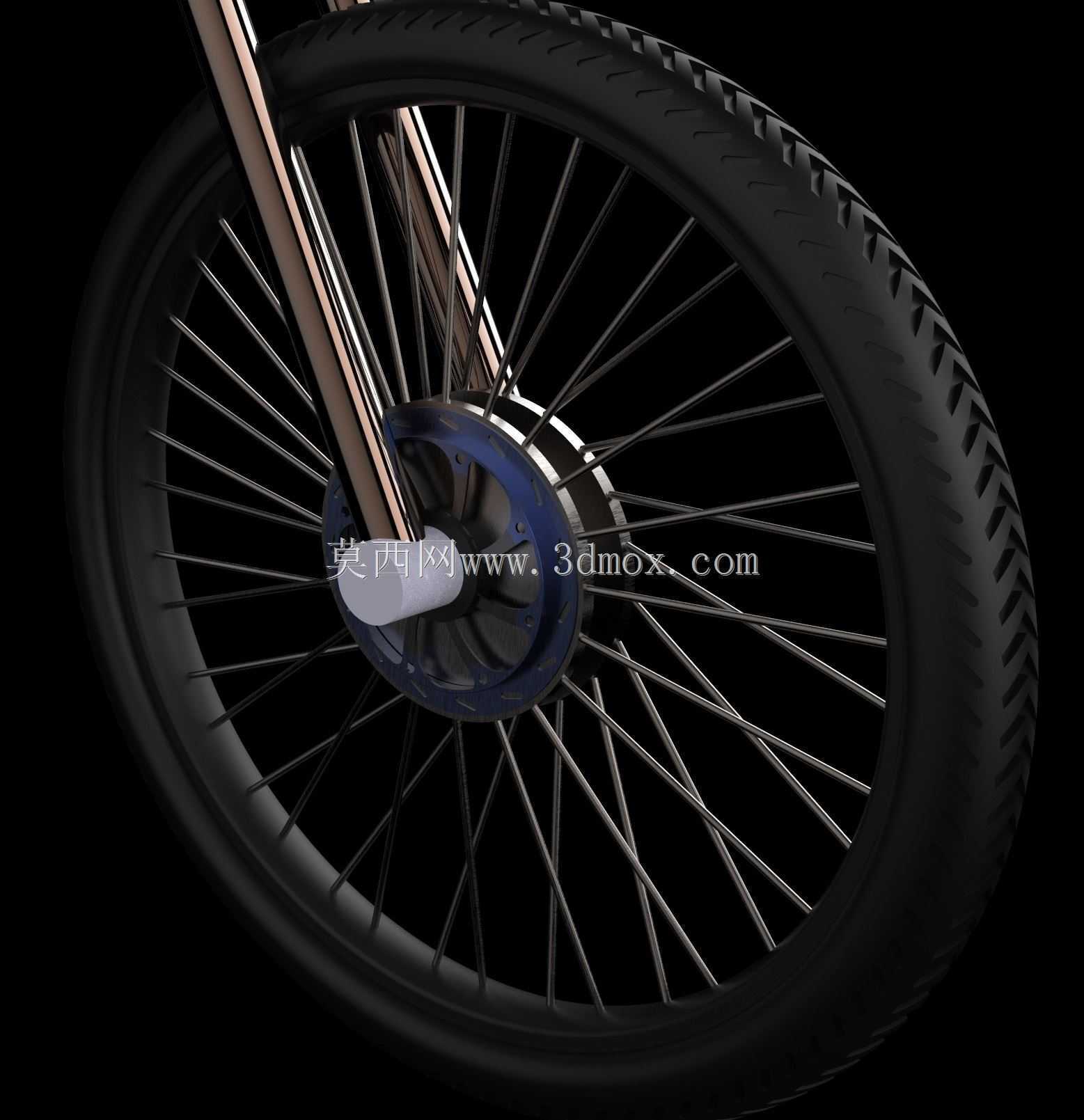

　　在结构表达上，黑色外胎与金属辐条形成明显对比，轮毂区域的深色部件和浅色轴部细节有助于识别装配层次。前叉管腿从上方延伸至轮轴附近，其轮廓不能只按直线杆件处理，还要考虑叉腿弯曲、端部轴槽和轮组装拆方向。对于整车厂或配件设计人员而言，这类轮组模型可用于确认轮胎规格选择、轮径比例、辐条编排方式以及前叉开档尺寸；对于三维建模从业者，则可通过回转、阵列、曲面放样和装配约束等方式，练习薄壁橡胶件、细长金属件和同轴旋转部件的协同建模。

　　实际工程评审中，还应把轮组放入车架总成内检查动态边界：前轮绕转向轴旋转时，轮胎不得与头管、下管或走线部件干涉；轮组在轴向上应居中，偏摆会造成刹车间隙不均和骑行轨迹偏移；外胎花纹方向需与滚动方向一致，尤其是带有导向沟槽的胎面，反向安装会影响排水和抓地表现。通过该三维结构，可以在样机加工前提前发现轮叉间隙、附件位置和装配顺序上的问题，从而减少后期试装返工。
