Vespa踏板摩托车多辐条铝合金轮辋结构

　　该轮辋结构面向踏板摩托车行走系统开发，适配Vespa系列复古踏板车型的前后轮装配需求，是整车承载、行驶导向与制动力传递的核心部件，在两轮代步车、复古改装车、城市通勤摩托的配套设计与售后改装场景中广泛使用。轮辋作为车轮的基体支撑构件，外侧轮缘用于卡装固定真空轮胎或有内胎轮胎，中部辐条盘承接轮毂安装座，将整车载荷、路面冲击载荷、制动扭矩与驱动扭矩均匀分散至整个轮圈环体，行驶过程中需承受过坑冲击、侧倾转弯侧向力、紧急制动交变载荷以及长期行驶的旋转疲劳载荷，结构强度与形位精度直接决定骑行安全性与行驶稳定性。

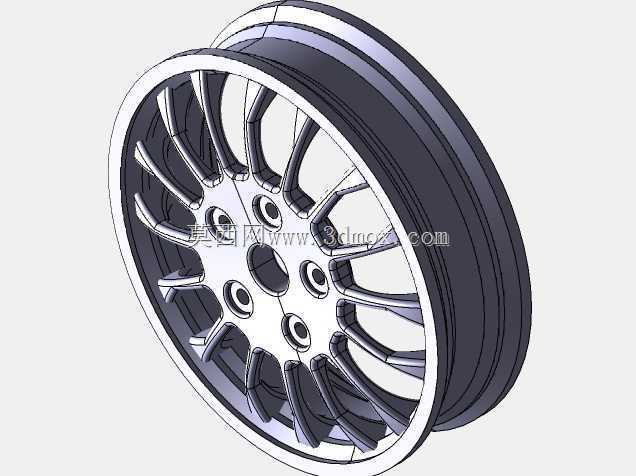

　　从设计思路层面，该款轮辋采用多辐条放射式布局，辐条从中心轮毂座向外呈分叉式延展，相邻辐条之间预留大尺寸镂空窗口，在保证整体刚性的前提下尽可能削减非承载区域的材料重量，降低轮下旋转质量，提升车辆加速响应与减震系统的跟随性能。轮辋外环采用深槽式轮缘结构，轮缘两侧设置凸起的胎圈挡边，确保轮胎充气后胎圈能够牢固卡合在轮辋密封位，避免高速行驶或急转弯时轮胎脱圈。中心安装区域集成了螺栓过孔、中心定位凸台与制动盘安装配合面，孔位排布严格匹配踏板车前轮轴、轮毂轴承以及制动盘的安装接口，装配时中心孔与轮轴保持同轴，各安装孔的位置度公差控制在骑行要求范围内，避免高速旋转时出现轮圈跳动、方向盘抖振的问题。

　　外形尺寸与安装边界方面，轮辋的标称直径、轮缘宽度完全对应Vespa原厂轮胎的规格选型，轮辋内侧的径向空间预留了刹车卡钳、制动盘以及前减震筒的运动间隙，转向打满极限角度时辐条不会与减震器、挡泥板发生运动干涉；轮辋内侧轴向深度匹配轮毂轴承、轴套、油封的堆叠安装尺寸，轮圈外侧端面与轮胎胎侧、装饰盖的配合面预留了对应的贴合余量，改装更换同规格轮胎或升级制动部件时，无需额外改动轮体结构即可完成适配。

　　结构细节上，辐条与轮辋外环、中心轮毂座的交接位置均做了大圆角过渡，避免应力集中在交变载荷下产生裂纹，轮辋环体的壁厚根据受力分布做差异化设计：胎圈配合区域壁厚偏大，保证轮胎密封与卡合强度，辐条镂空区域的壁厚在满足抗弯抗扭要求的前提下做减薄处理，兼顾轻量化与结构强度。中心安装面的平面度经过严格管控，确保制动盘安装后不会出现端面跳动，避免刹车过程中出现制动抖动、异响的问题。该三维结构完整还原了轮辋的所有配合特征、镂空轮廓与安装接口，可直接用于两轮车行走系统的装配校验、改装件开发、结构受力仿真分析以及加工工艺编制，帮助设计人员在开模或机加工前提前排查装配干涉、核对安装边界，缩短轮辋产品的开发验证周期。
