奥迪道奇乘用车点火火花塞结构造型

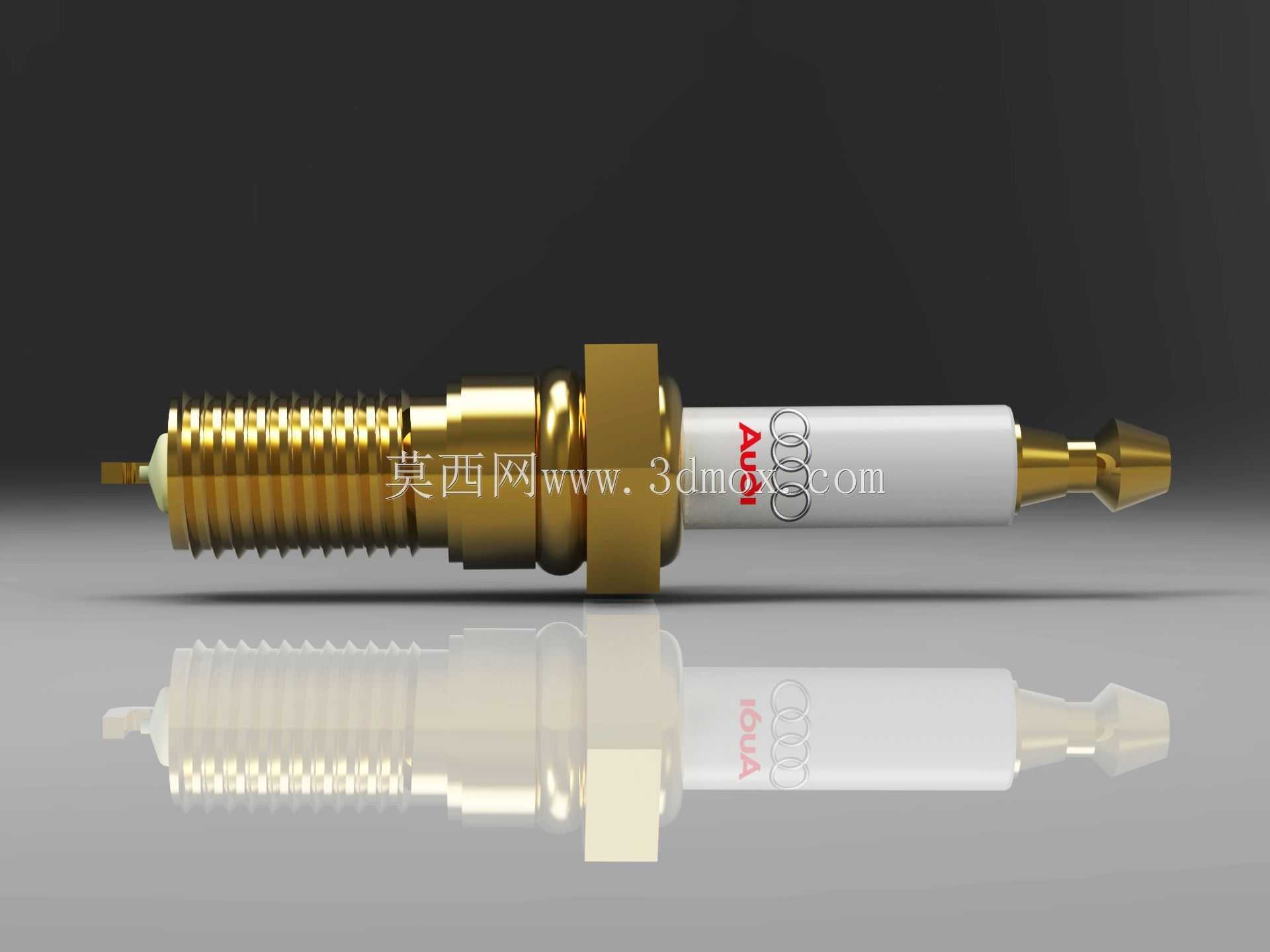

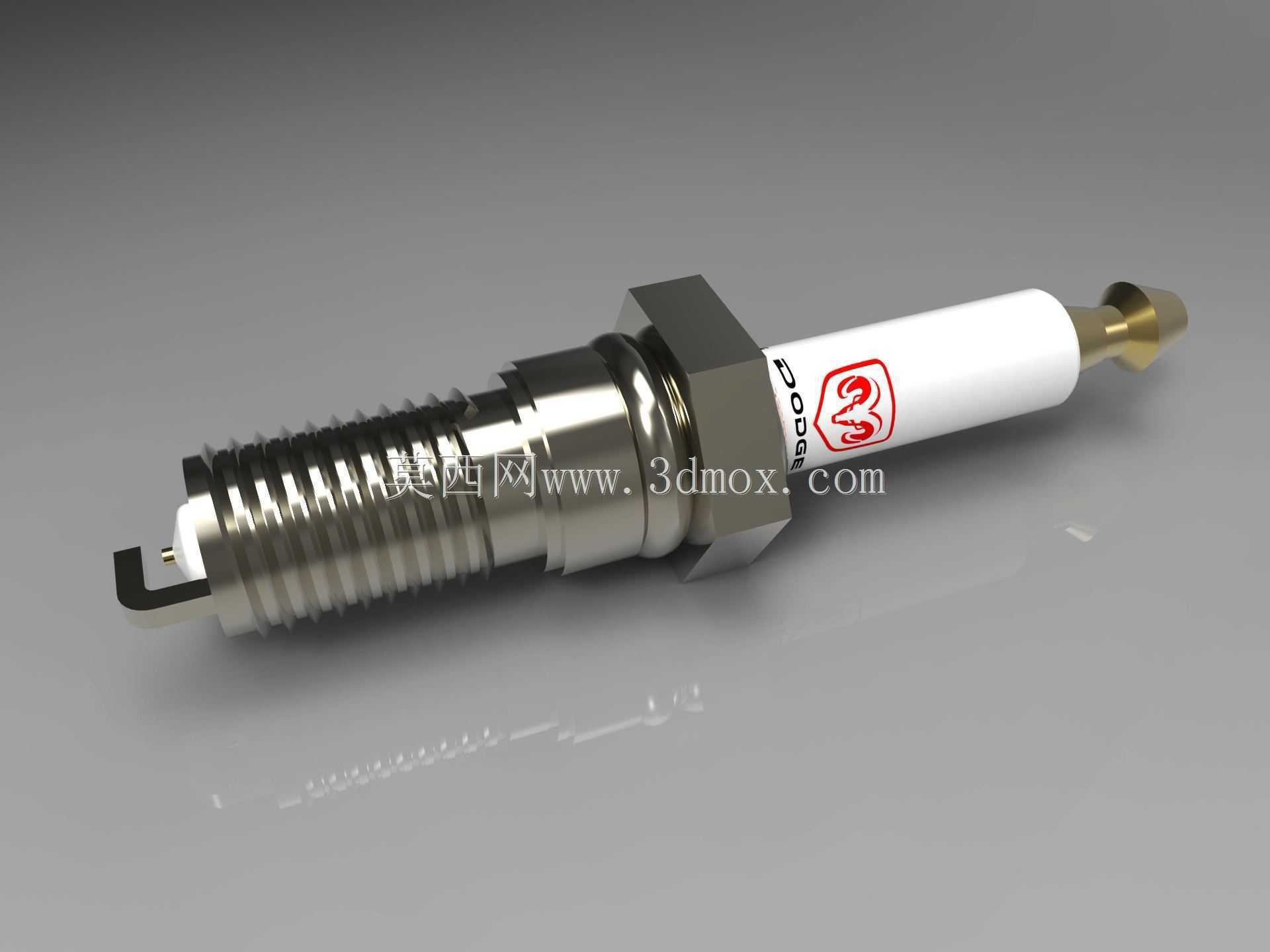

　　该三维造型围绕汽油发动机点火系统中的火花塞展开，主体呈现螺纹金属壳体、六角安装座、密封锥面、陶瓷绝缘体、上部接线端子以及侧电极与中心电极的组合关系。模型在外观上保留了车用火花塞细长同轴的典型特征，金属段采用金色质感表现，陶瓷段为白色绝缘主体，并在绝缘体上部加入品牌标识区域，使结构识别更加直观。对于发动机舱布置、点火系统教学、零部件展示以及维修拆装演示而言，这类模型能够清晰表达火花塞在气缸盖上的安装姿态和空间占用。

　　从实际用途看，火花塞安装于发动机气缸盖的螺纹孔内，下端伸入燃烧室，工作时通过中心电极与侧电极之间的间隙产生电火花，点燃气缸内经过压缩的可燃混合气。其工作环境同时承受高温、高压、燃烧冲击和持续振动，因此结构设计必须兼顾导电、绝缘、密封、散热和机械固定。模型中较长的螺纹段用于旋入气缸盖，六角座为套筒扳手提供拧紧受力面，座面附近的密封结构承担燃烧气体密封作用；中部陶瓷绝缘体既隔离高压电，又帮助控制热量传递路径；上部接线端则与点火线圈或高压导线连接，将脉冲高压引入中心电极。

　　建模思路上，作品以回转体为基础进行主体搭建，再叠加六角棱柱、电极折弯件、标识贴花和端部细节。螺纹区域需要体现牙距、牙型和轴向长度，因为这些特征直接关系到旋入深度和与缸盖孔的配合。六角安装座的对边宽度、厚度以及与螺纹轴线的同轴度，是拆装工具匹配和拧紧受力的关键边界。陶瓷绝缘体与金属壳体之间存在阶梯包覆关系，建模时应保证各段直径过渡连续，避免出现装配穿插。下端电极部分虽然尺寸较小，但对点火间隙表达很重要，中心电极端面与侧电极折弯端之间应保留明确间隙，侧电极与壳体端部的连接位置也需符合真实零件的搭接形式。

　　外形尺寸与安装边界方面，火花塞整体呈细长轴状，径向尺寸主要受螺纹公称直径和六角座宽度限制，轴向尺寸则由螺纹旋入段、壳体座面、绝缘体高度和接线端子长度共同决定。在发动机布置中，缸盖周围往往布置气门、喷油器、冷却水道、润滑油道和点火线圈，火花塞孔的位置不仅要保证电极伸入燃烧室的合理深度，还要给套筒、扳手和点火线圈接插留出操作空间。若螺纹旋入过长，电极可能干涉气门或活塞运动轨迹；若旋入过短，则可能造成点火位置偏离、燃烧效率下降或积碳增多。座面密封区域必须与缸盖安装面贴合，过松会导致压缩泄漏，过紧则可能损伤螺纹或使壳体承受异常应力。

　　在结构表达重点上，金属壳体承担机械安装和热量传导，陶瓷绝缘体承担高压绝缘，中心导体负责将高压引至电极，侧电极与壳体形成接地回路。各部分沿同一轴线装配，尺寸链虽不复杂，但对同轴度、端面位置和电极间隙较敏感。三维场景中可通过剖面或半透明方式展示内部导体与外部陶瓷、金属壳的层次关系，也可将模型放入气缸盖局部孔位中检查螺纹啮合长度、套筒包围空间和接线端避让情况。对于整车维修仿真，该零件还可用于演示拧紧方向、套筒套入、点火线圈拔出与更换流程；对于发动机原理展示，则可配合气缸、活塞、气门和点火线圈说明压缩终了点火、火焰传播和燃烧做功的过程。

　　细节处理上，螺纹牙型不宜只以贴图代替，若用于结构评审或装配验证，应保留真实螺旋特征或简化但可测量的牙顶牙底轮廓。六角座棱边可设置轻微倒角，以反映锻压或机加工零件的真实边缘。陶瓷绝缘体表面通常具有多段锥度和环形台阶，模型中这些台阶不仅是外观线条，也对应绝缘爬电距离、壳体包覆和散热路径。上端接线端子可做成柱头或螺母连接形式，需与点火线圈护套的插拔方向保持一致。下端电极细小，在渲染时应控制反光和比例，避免电极过粗导致火花塞热值和点火间隙失真。

　　该造型适合用于汽车发动机零部件展示、点火系统结构教学、维修培训课件、虚拟拆装实验以及缸盖布局校核。工程使用时，可重点关注螺纹规格、六角尺寸、座面形式、螺纹伸出长度、电极间隙、接线端方向和周围工具空间；展示使用时，则可通过金属与陶瓷材质对比突出零件层次，使观众快速理解火花塞如何把高压电引入燃烧室，并在极端温度和压力环境下完成稳定点火。
