带移动脚轮的双层工位物料转运作业台架

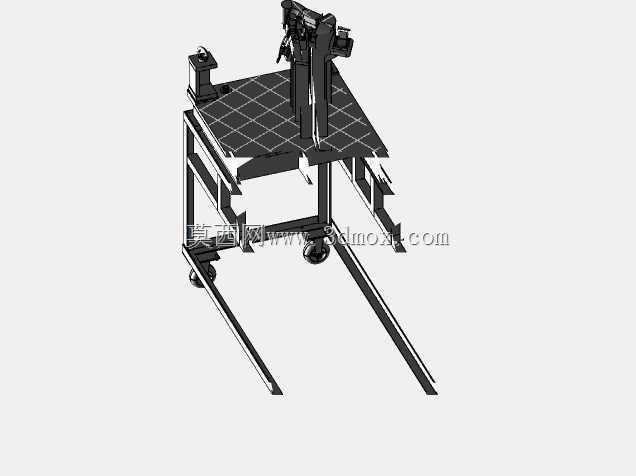

　　这套带移动脚轮的双层工位物料转运作业台架，面向车间内部短距离物料周转、工位旁临时工件存放、装配辅助支撑这类高频零散场景做结构搭建，整体采用方管焊接框架作为承力主体，没有采用厚重的整块板材做基座，而是用镂空格栅式台面承担置物功能，在保证台面承载刚度的前提下大幅降低了台架自身重量，配合底部四个万向脚轮，单人即可推动整台架体在装配工位、检验区、物料暂存区之间灵活转移，适配多品种小批量生产模式下工位布局频繁调整的需求。

　　从实际使用逻辑倒推设计思路，台架上层台面做了全区域网格镂空处理，一方面加工过程中产生的切屑、装配滴落的少量润滑液可以直接从网格间隙下落，不会在台面积聚造成工件打滑、脏污；另一方面网格的横竖筋条形成了天然的工件定位挡边，放置异形钣金件、小型装配组件时不容易出现平面滑移。台架下层设置了平行延伸的两根长条形支撑导轨，向外伸出主框架边界，这个结构专门针对长轴类、长条型材类工件的临时存放设计，长工件可以直接搭在下层伸出导轨上，不需要额外加装延伸托架，避免长工件悬伸过长导致台架重心偏移倾覆，伸出段的长度经过重心校核，满载放置常规长度型材时，台架整体重心依然落在四个脚轮围成的支撑多边形内部。

　　台架侧方预留了竖直安装的夹具挂载位，图中上部的夹持机构可以直接固定在台架顶面的预留安装孔位上，不需要二次打孔改装，用户可以根据自身工序需求替换成台虎钳、小型气动压装头、检测定位夹具等不同作业终端，让这台转运台架同时兼具移动作业工位的功能，不需要把工件从转运架上二次搬运到固定工作台，减少一次工件吊装转运的辅助工时。框架的方管选型兼顾了刚性与轻量化，主承力立柱采用壁厚稍大的矩形管，横向连接杆采用同规格方管做斜向补强，在台架受到侧向推力、移动过程中经过车间地面接缝产生冲击载荷时，框架不会出现明显的侧向晃动，台面的网格筋条厚度经过受力验算，放置常规中小型机械零部件时不会出现筋条凹陷变形。

　　安装边界方面，台架底部脚轮采用带刹车的万向脚轮，移动到位后踩下刹车即可锁定轮体，台架不会在装配作业受力时发生移位；脚轮的安装高度预留了车间常规地面不平的补偿量，即使地面有3到5毫米的高度差，四个脚轮依然可以全部着地，不会出现三点支撑晃动的问题。台架整体宽度控制在车间标准通道的通行宽度以内，推动转运时可以顺利通过设备之间的预留通道，不需要拆解台架；上层台面的高度匹配操作人员站立作业的舒适高度，站在台架旁取放工件、操作上部夹具时不需要弯腰或者抬臂过高，降低长时间作业的疲劳度。下层伸出的导轨端部做了圆弧收边处理，没有尖锐棱角，转运过程中即使剐蹭到周边设备或者人员，也不会造成严重磕碰损伤。框架所有焊接位置都做了焊后打磨处理，没有焊渣残留与突出焊瘤，台架整体外轮廓没有突出的尖锐结构，适配车间密集作业区域的使用安全要求。台面的网格间距经过权衡，既可以漏下切屑与废液，又不会让常规小型工件、螺栓螺母从网格间隙掉落，日常使用时不需要额外在台面上铺设整张橡胶垫，仅在放置精密工件时临时加垫防护即可。
