工业铝型材挤压作业承载机架结构

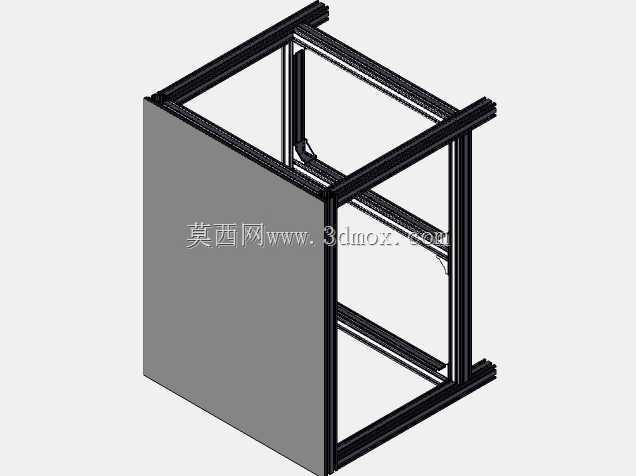

　　在铝型材深加工、小型零部件压装、线束端子压接这类需要稳定作业平面的生产场景里，这类挤压工作台的框架结构是整台设备的承载基础，所有执行机构、工装夹具、待加工工件的载荷最终都要传递到这个框架上，设计时首先要考虑的就是不同工况下的形变控制，避免作业过程中因为框架晃动影响加工精度。从结构组成来看，这款框架采用欧标工业铝型材作为主体搭建材料，型材之间通过内置角件、螺栓连接，没有采用焊接结构，一方面是铝型材焊接容易产生热变形，后期调整难度大，另一方面拼接式结构可以根据实际场地、作业需求灵活调整长宽高尺寸，不需要重新开料加工，适配性更强。框架的侧面预留了整面的封板安装位，图中展示的单侧封板既可以作为设备的防护面，避免作业过程中碎屑、

　　工具掉落进框架内部，也可以用来安装电气控制元件、气源处理组件，把管线都隐藏在封板内侧，让设备外观更整洁，同时减少管线被外物剐蹭破损的风险。框架内部设置了多层横向型材支撑梁，这些支撑梁不是均匀分布的，而是根据作业时的载荷集中点做了位置优化：靠近作业面的上层支撑梁间距更小，主要用来承载工作台面板、挤压执行机构的动载荷，下层支撑梁间距更大，可以用来安装电气柜、放置工具盒或者收集加工废料的料斗，充分利用框架内部的空间。在设计这类框架的时候，首先要核算的是单根型材的绕度，根据挤压作业时的最大下压力，选择对应截面规格的铝型材，比如常规10kN以内的压装作业，选用4040系列的欧标铝型材就能满足强度要求，如果作业压力超过20kN，

　　就需要更换为4080或者6060系列的型材，同时在受力集中的位置加装加强角件，避免型材连接处因为应力集中出现断裂。框架的底部预留了脚轮或者脚杯的安装孔位，如果是需要经常移动工位的场景，可以安装带刹车的万向脚轮，推移到指定位置后锁死刹车就能固定；如果是固定工位长期使用，就安装可调脚杯，通过调整脚杯的高度来保证工作台面的水平度，抵消地面不平整带来的倾斜问题，避免挤压作业时工件因为台面倾斜出现压装偏移。框架的前后两侧没有设置全封闭的挡板，而是留足了操作空间，操作人员站在作业位的时候，腿部可以伸入框架下方的空余区域，不需要刻意弯腰迁就工作台高度，符合人机工程学的设计要求，长时间作业也不容易产生疲劳。侧面的封板采用沉头螺丝固定在型材的槽口上，

　　后期需要检修内部的管线、元件的时候，只需要拧下螺丝就能拆下封板，不需要拆解整个框架，维护效率更高。框架顶部的型材槽口可以灵活安装各类工装附件，比如挤压气缸的安装座、工件定位夹具、安全光栅的安装支架，不需要在型材上额外打孔，只需要通过T型螺栓就能把附件固定在槽内的任意位置，调整作业位置的时候只需要松开螺栓就能滑动调整，适配不同尺寸工件的加工需求。在确定安装边界的时候，需要预留出框架周边的操作空间，通常框架后侧要距离墙面至少300mm的距离，方便后期检修后侧的管线，左右两侧要预留至少500mm的物料摆放空间，方便操作人员拿取待加工工件和放置成品，框架的整体高度通常设置在850mm到950mm之间，适配大多数操作人员的站立作业高度，如果是搭配座椅的坐姿作业场景，可以把高度调整到750mm左右。这类框架结构除了用于挤压作业之外，只需要更换上层的工作台面板，加装对应的执行机构，就能改造成装配工作台、检测工作台、物料分拣工作台，通用性很强，在小批量定制化生产的车间里应用非常广泛，不需要为每一种作业场景单独设计焊接机架，只需要调整铝型材的拼接尺寸和内部支撑梁的位置，就能快速搭建出符合需求的作业承载结构，大幅缩短设备的设计和制造周期。
