汽车底盘三轴数控雕刻加工设备

　　这套小型龙门式数控加工设备的开发初衷，是面向汽车整车试制环节里三号车底盘零部件的小批量雕刻、铣削与修型作业，服务场景集中在车企试制车间的样件加工工位，区别于量产线的大型加工中心，它不需要承担高强度连续切削任务，核心诉求是在有限占地内完成底盘类非金属、轻金属样件的轮廓修刻、标识雕刻、型面微调，适配TVS车型开发阶段频繁变更的样件加工需求，不用反复外协送样，在车间内部即可快速完成迭代加工。

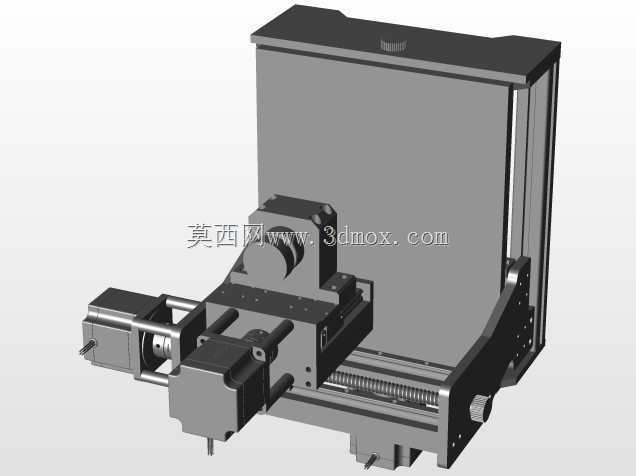

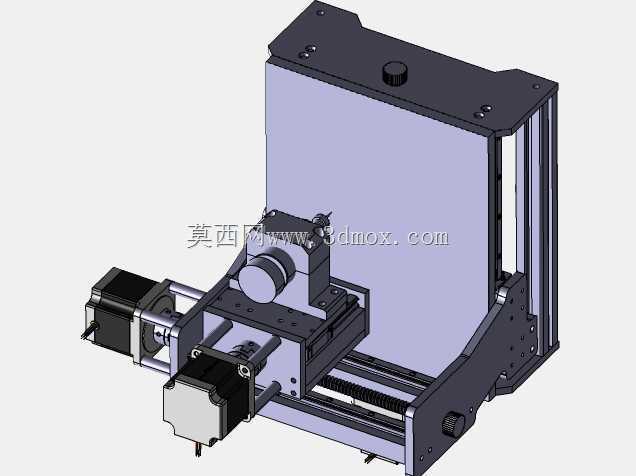

　　从整机布局来看，设备采用台式底座加双立柱龙门的架构，底部是整块厚重的倾斜式工作台基座，这个设计并非出于外观考量：一方面厚重的铸铁式基座可以吸收三轴联动铣削时的高频振动，避免雕刻刀纹出现颤振波纹，另一方面基座正面预留的操作旋钮、侧边的安装固定孔位，既可以直接将整机放置在车间标准工作台上使用，也可以通过地脚孔锁固在独立设备架上，安装边界控制得非常紧凑，不需要专门做设备地基，普通试制车间的承重地坪即可满足部署要求。工作台面的有效装夹区域完全覆盖三号车底盘小尺寸支架、垫板、标识件的摆放范围，台面上预留的T型槽点位可以搭配平口钳、压板完成异形底盘件的装夹，不需要额外定制大型工装。

　　三轴传动部分的设计完全贴合雕刻作业的受力特性：X轴横梁搭载在两侧立柱的直线导轨上，传动侧配置步进驱动单元，Y轴溜板沿横梁横向移动，Z轴滑枕垂直布置在溜板前端，主轴装夹部位直接固定在Z轴滑台下端，三个轴的行程匹配没有冗余浪费——Z轴的升降行程足够避让底盘件上凸起的安装支座，换刀时不需要反复拆卸工件；X、Y轴的联动行程可以覆盖整个工作台面的加工范围，走刀路径规划时不会出现行程超限的报警。整机的走线全部沿立柱、横梁的内侧线槽布置，外侧没有裸露的拖链管线，既避免加工产生的碎屑刮伤线缆，也方便日常清理台面积存的铝屑、塑料碎屑。

　　实际使用中，这台设备的功能定位非常明确：它不需要完成底盘金属结构件的重切削开粗，主要承担三类作业：第一类是底盘试制样件的编号、标识雕刻，在不同状态的底盘支架、护板表面直接铣刻零件号、版本号，避免纸质标签在车间转运中脱落混淆；第二类是非金属底盘护板、绝缘垫片的轮廓修形，样件试装时出现的干涉部位，可以直接在设备上按修正后的三维路径铣去多余余量，不用重新开模制作；第三类是轻铝合金底盘小支座的型面微调，匹配三维扫描后的点云偏差，对安装面做微量铣削修正。设计时特意将主轴的装夹锥度做成通用规格，可以适配不同直径的雕刻刀、小直径立铣刀，换刀操作不需要专用工具，试制车间的操作人员经过简单培训即可完成作业。

　　从安装边界的细节考量，整机的外接动力接口、控制接口全部布置在机身后侧，部署时只需要在设备后方预留走线空间即可，左右两侧不需要留出额外的检修通道，正面的操作区域刚好对应操作人员的站立位，基座上的手动旋钮用于手动模式下的轴点动控制、主轴启停，脱离数控系统也可以完成简单的手动对刀操作。龙门两侧的驱动电机均采用外伸式安装，电机外壳自带散热筋，长时间连续雕刻作业时热量可以直接散发到车间空气中，不需要额外加装散热管路。整个结构没有采用复杂的刀库、防护钣金，核心目的就是降低试制设备的维护成本，日常保养只需要定期给导轨丝杆加注润滑脂，清理导轨表面的碎屑即可，完全适配车企试制车间多品种、小批量、频繁换活的加工节奏。
