大幅面卷材木料激光雕花裁切机组

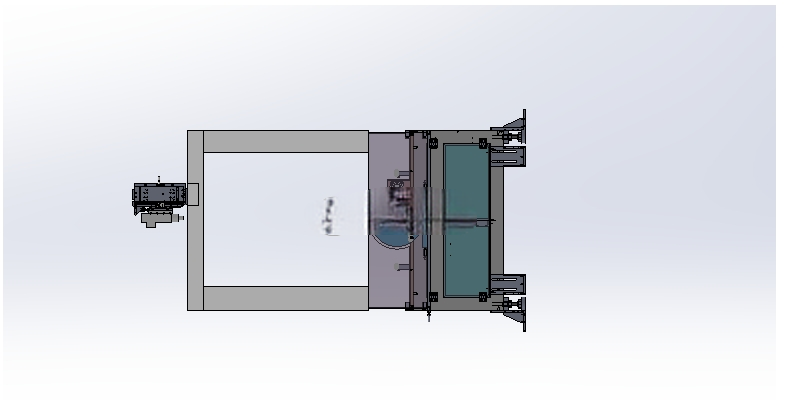

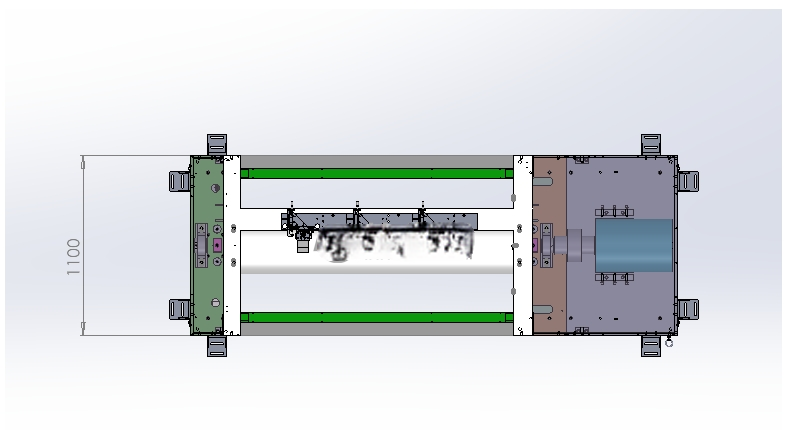

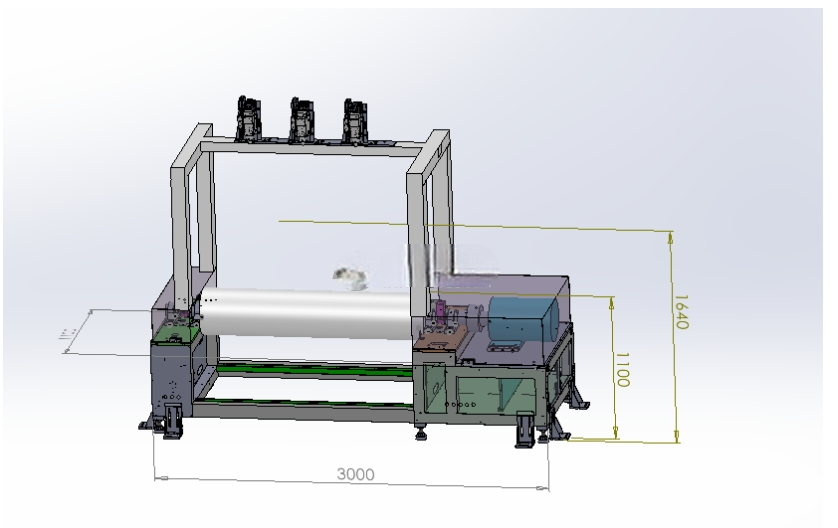

　　该套三维结构面向木材及柔性卷材表面雕花、刻线、裁切一体化加工场景，常见于木皮拼花、装饰板材打样、软木卷材图案加工、包装木片镂空以及工艺木制品小批量生产。设备采用龙门跨架与床身送料相结合的布置方式，加工区域沿长向展开，适合幅面较宽、需要连续进给的工件。现场布局时，整机长度方向应预留卷材上料、出料和维护通道，宽度方向需保证龙门立柱外侧检修空间，高度方向则要考虑激光头升降、排烟管路和上部元件拆装。图中外形边界约为长3000mm，床身工作台面高度约1100mm，设备总高约1640mm；基础设计应按底脚承载、水平调整和防振要求布置，地面需承受机架、电控柜、卷材及辅助排烟装置的综合载荷。

　　从实际用途看，设备不是单一雕刻头的小型台式结构，而是将长幅送料、龙门定位、激光加工和控制集成在同一机组内。前端或床身内部设置辊筒输送结构，用于承托并牵引卷材；龙门横梁上布置加工执行部件，可沿横梁横向移动，配合材料纵向进给完成大幅面图案。激光加工属于非接触式热加工，刀具磨损小，对薄木皮、软木、复合木片等材料较友好，能够完成线条雕刻、表面烧灼、轮廓穿透切割和浅深不同的纹理制作。对于需要图案阵列、连续纹样或整卷加工的产线，这种结构可减少反复上下料，提高幅面利用率。

　　结构设计上，床身承担工件支撑、辊筒安装和导轨基准，宜采用焊接框架或型材框架配合加强肋，控制长期受热和振动后的变形。两侧立柱与横梁组成龙门框架，横梁的直线度、立柱垂直度以及两侧导轨平行度直接影响光斑定位精度。激光头滑座沿横梁运动，内部需兼顾聚焦镜、气嘴、拖链和传感器走线；若配置多组加工头，应在横梁上预留可调安装间距，使设备既能通过单头完成复杂图案，也能通过多头同步加工提高重复纹样生产效率。送料辊筒的同轴度、表面摩擦状态和压料机构压力需要重点校核，避免卷材跑偏、褶皱或局部松垂。

　　控制与工艺配套方面，系统通过运动控制卡或数控系统协调横梁轴、送料轴和激光功率输出。雕刻浅纹时，激光头可高速扫描，功率较低、焦点稳定；切割轮廓时，则需降低进给速度并提高功率，使光束能量穿透材料。光学系统应保持密封，减少木屑、烟尘附着在镜片上；底部或加工头附近需设置抽风除尘接口，将烧灼烟气及时排走。气路不仅用于保护镜片，也可在切割时吹除烟尘和炭化物，降低边缘焦黑。电气柜与加工区分离布置，有利于散热和维护，柜内需要为激光电源、驱动器、控制器和接线端子预留安装板及走线空间。

　　建模时可按床身焊接件、龙门立柱、横梁导轨、激光头滑座、送料辊筒、压料机构、防护罩、电控柜和拖链管线分组件处理。安装边界除外形尺寸外，还应标注底脚位置、调节脚杯范围、前侧操作门开启空间、后侧排烟管转弯半径以及上部吊装空间。运输时龙门与床身若整体超限，可考虑立柱分体连接，但连接面必须设置定位销或加工基准面，保证现场复装后导轨精度。整机调试顺序通常为先调床身水平和辊筒平行，再校正龙门垂直度与横梁直线度，随后确认激光头焦点、随动高度和抽风方向，最后进行不同木材厚度、硬度和雕刻深度的工艺参数验证。
