卡提亚迷你面包车车身钣金结构

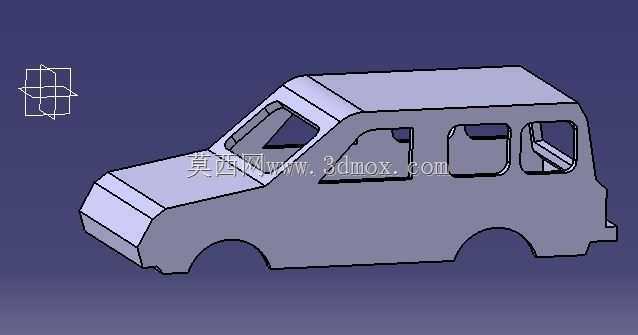

　　该三维数模围绕迷你面包车的车身承载壳体展开，建模过程中优先还原了微型乘用车辆侧围、底板衔接段以及轮拱避让区域的真实钣金形态，没有采用整车外观渲染的冗余表达，而是把结构设计阶段最容易出现装配干涉的边界部分单独梳理出来，方便后续工程师在做整车总布置时快速核对安装空间。

　　从实际应用场景来看，这类迷你面包车多用于城镇短途客货转运、社区便民配送以及小型营运载客场景，车身壳体需要同时兼顾乘员舱的密封防护、底盘件的安装承载以及外覆盖件的冲压成型可行性。数模里呈现的弯折立边对应车身侧围的加强止口，这类结构在焊装工位会和车门框、侧围内板通过点焊拼接，翻边的宽度预留了焊枪操作的可达空间，避免后期工装夹具无法伸入作业。下方带弧度的浅色板件是车身底板与侧围衔接的过渡段，板件上预留的折线位置对应冲压工序的压筋走向，既能够提升薄钢板的抗扭刚度，也能在车辆经过颠簸路面时分散底盘传递上来的振动，避免局部钣金出现共振异响。

　　设计思路上，微型面包车的车身开发不能照搬常规乘用车的厚重结构，必须在控制整车整备质量的前提下保证结构强度。数模中侧围板的轮廓做了多处折线收边，没有使用大平面整板，就是因为大面积平直薄钢板在行驶中很容易发生挠曲变形，通过阶梯状的弯折造型可以在不增加板厚的前提下大幅提升截面惯性矩。轮拱位置的弧形缺口并非简单切割成型，缺口边缘预留了向上翻起的包边，后续可以和轮罩内板扣合，既能够阻挡车轮卷起的泥水侵入乘员舱，也能为后轮悬架的上跳行程留出足够安全间隙，避免满载工况下轮胎与钣金发生摩擦磕碰。

　　外形尺寸与安装边界方面，该迷你车型定位窄体短途车辆，车身侧围的整体宽度控制在微型车的常规边界内，侧围立板的高度适配低顶车身的设计要求，不会出现车高过高导致城市限高路段通行受阻的问题。底板衔接段的折边角度经过适配，和底盘纵梁的上表面完全贴合，安装孔位的分布对齐了纵梁上的预设焊接螺母位置，总装时不需要额外在钣金上现场扩孔调整。侧围前端的弯折缺口对应前围板的对接区域，预留的搭接量满足涂胶密封的工艺要求，能够保证雨天行驶时水流不会从接缝处渗入车内。

　　在结构校验环节，这类车身数模可以直接导入仿真环境做模态分析，观察侧围板在发动机怠速、路面随机激励下的振型分布，如果发现局部区域振幅过大，就可以在对应位置增加点焊点位或者补充加强筋，不需要等到试制样车阶段再返工修改。数模呈现的分体式板件划分也符合冲压工艺的实际生产逻辑，每一块板件的拉伸深度都控制在普通冲压机床的加工行程范围内，不需要采用成本更高的热成型工艺，能够有效降低整车的制造成本，适配迷你面包车亲民的产品定位。同时板件之间的搭接缝隙均匀一致，也为后续涂装工序的电泳液流通留出了通道，避免车身内腔出现积液锈蚀的问题，延长车辆的整体使用年限。
