汽车传动系统离合器从动摩擦片结构

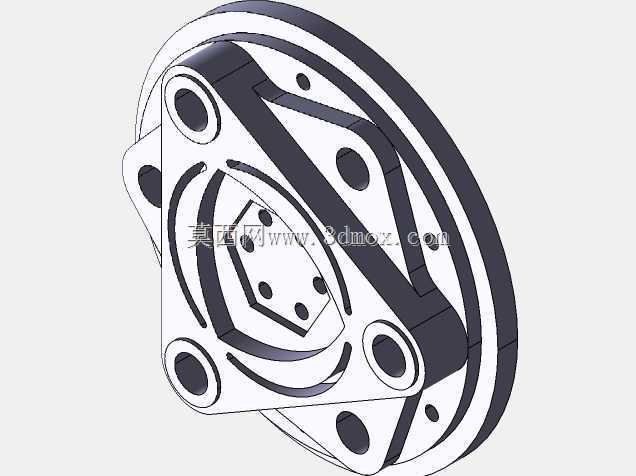

　　在前置前驱乘用车的手动变速箱与发动机飞轮之间，这类盘状摩擦构件承担着动力通断的核心作用，日常城市道路频繁起步、换挡的工况下，驾驶员每踩下一次离合踏板，摩擦片就会在压盘压紧力释放后与飞轮端面脱离接触，切断曲轴输出的扭矩，换挡完成后缓慢抬起踏板，膜片弹簧通过压盘将摩擦片重新夹紧在飞轮工作面，扭矩依靠两侧摩擦面的静摩擦力逐步传递到变速箱输入轴，避免刚性连接带来的冲击打齿。从三维结构上看，该构件整体为同轴圆盘布局，外缘环形区域是摩擦材料附着的工作面，盘面预留多组贯通安装孔，既用于和从动盘毂、减震盘组件完成螺栓紧固，也能在工作时引导空气流过盘面，带走滑磨产生的热量。中心区域设计有异形内孔与花键适配结构，

　　工作时内花键和变速箱输入轴的外花键滑动配合，摩擦片随轴同步旋转的同时，可以沿轴向小距离滑移，满足分离、接合过程的轴向位移需求。盘面上分布的多处减重孔并非随意开设，孔位排布经过转动惯量校核：在保证盘面刚性、摩擦面有效接触面积达标的前提下，尽可能降低从动组件整体转动惯量，减小换挡时同步器的同步负载，让挡位切换更轻便。实际选型匹配时，首先要核对摩擦片的外径尺寸，该尺寸不能超过飞轮摩擦工作面的内径边界，否则外缘会和飞轮壳体、压盘边缘发生运动干涉；中心花键的模数、齿数必须和变速箱输入轴完全对应，配合间隙控制在合理范围，间隙过大会导致传动冲击、花键磨损加快，间隙过小则会出现卡滞，离合分离不彻底。安装轴向边界方面，摩擦片两侧面的平行度、

　　盘面平面度有严格公差要求，若盘面翘曲变形，接合时会出现接触面积不足、局部压力过大，不仅传递扭矩能力下降，还会引发起步抖动、摩擦材料局部过热烧蚀。摩擦面的粗糙度需要兼顾摩擦系数与磨损寿命，表面过滑会导致接合时打滑、动力传递损失，过于粗糙则会加剧飞轮和压盘工作面的磨损。在商用车重载起步场景下，摩擦片需要承受短时大滑磨功率，盘面的通风孔道可以强化对流散热，避免长时间半联动状态下温度过高导致摩擦材料摩擦系数衰退。结构设计阶段还要做动平衡校核，盘类零件高速旋转时，质量分布不均会产生离心振动，该振动会直接传递到变速箱输入轴，引发轴承早期损坏、整车怠速抖动，因此孔位、凸台结构都采用中心对称排布，把剩余不平衡量控制在许用范围内。

　　和周边零件的装配关系上，摩擦片夹在发动机飞轮与离合器压盘之间，分离轴承推动膜片弹簧时，压盘释放对摩擦片的压紧力，摩擦片在轴向处于自由状态，动力传递中断；接合状态下压紧力均匀作用在环形摩擦面上，依靠摩擦力传递发动机全工况输出扭矩。盘面的加强筋结构从中心毂体向外缘辐射布置，提升盘面的轴向抗弯刚度，避免长期压紧受力后出现盘面变形，筋条的走向同时兼顾应力分散，抵消频繁接合、分离产生的交变应力，防止孔位边缘出现疲劳裂纹。针对不同排量的动力总成，摩擦片的有效摩擦半径、摩擦面数量会对应调整，大扭矩机型采用双摩擦面布局，通过增大摩擦作用半径、提升摩擦系数来满足扭矩传递裕度，避免极限工况下打滑失效。三维建模过程中，需要完整还原所有安装孔、定位缺口、花键齿形、加强筋的细节，装配校验时模拟离合全行程的轴向移动，确认摩擦片在分离行程内和周边零件无刮碰，转动状态下外缘和离合器壳体内壁保留足够安全间隙，为后续工程出图、工艺加工、虚拟装配验证提供精准的数字模型支撑。
