汽车电子油门踏板总成结构设计

　　电子油门踏板总成是现代乘用车与商用车驾驶舱内核心的人机操控部件，承担着将驾驶员脚部踩踏动作转化为电信号、传递给整车发动机管理系统的关键功能，替代传统机械式拉索油门，实现节气门开度的精准电控调节。整套总成采用一体化集成式结构布局，主要由踩踏臂、脚踏曲面、铰接转轴、角度传感模块、线束接插件、安装固定基座几部分构成，所有结构整合为单一总成模块，无需额外零散装配部件，可直接通过车身前围板预留点位完成装车固定。

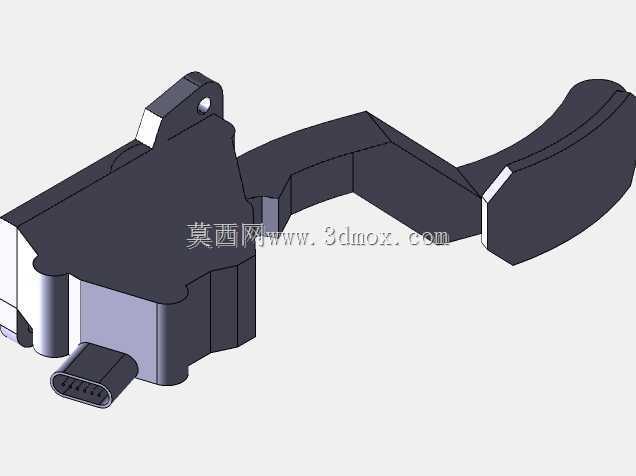

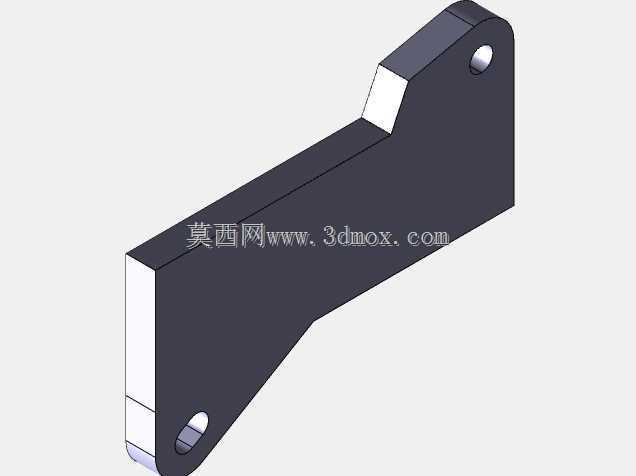

　　从实际装车场景来看，该部件布置在驾驶舱驾驶员侧脚部空间，紧邻制动踏板左侧区域，安装基座通过两颗紧固螺栓固定在车身前围钣金的安装支架上，基座背面预留定位销孔，装配时先通过定位销完成初定位，再锁紧紧固件，完全避免装车后出现踏板晃动、位置偏移的问题。踩踏臂整体采用长悬臂弯折造型，从基座铰接点向前下方延伸，末端脚踏面贴合人体脚掌自然放置角度，曲面做弧度收边处理，表面预留防滑纹理安装位，驾驶员踩踏时脚掌可完全贴合踏板面，长时间驾驶也不会出现脚部滑脱、施力别扭的问题。

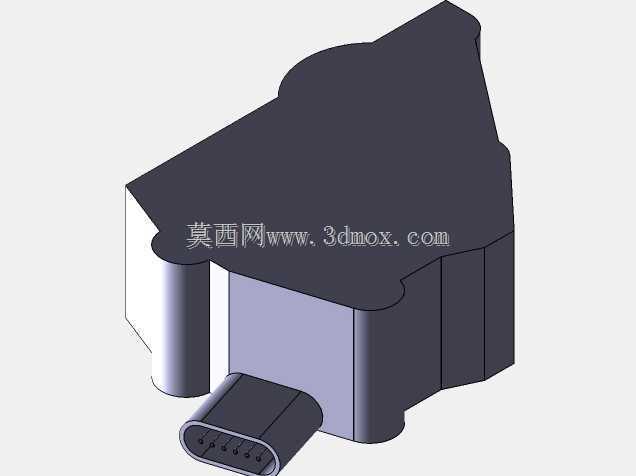

　　结构设计阶段首先要明确踩踏行程与力值曲线的匹配要求，踏板绕铰接转轴的转动行程通常控制在十几度区间，从初始怠速位置到全开最大行程，全程踩踏阻尼呈现分段特性：初段轻踩时阻尼柔和，对应车辆低速起步、小幅度调速的操控需求；中后段踩踏力度线性递增，给驾驶员清晰的行程反馈，避免误踩过深导致车辆突然急加速。集成在基座内部的角度传感单元直接采集踏板转轴的转动角度，将角位移转化为线性电压信号，通过末端的多针线束接插件直连整车线束，传感模块做全密封防护，杜绝驾驶舱内灰尘、水汽侵入导致信号漂移的故障。

　　外形尺寸与安装边界的校核是三维建模过程中的核心重点，整组踏板总成的悬臂展开长度适配主流车型脚部空间纵深，基座本体轮廓紧凑，不会侵入周边制动踏板、转向管柱、内饰护板的预留间隙；踩踏臂做弯折异形设计，在保证结构强度的前提下避让周边管线与内饰凸起，全程踩踏运动过程中，踏板任意位置都不会和周边部件发生运动干涉。基座下方伸出的接插件朝向斜下方布置，预留足够的线束插拔操作空间，整车装配工位上工人无需额外工具即可快速完成线束对接，后期售后检修也可直接拔插检测信号。

　　材质选型上，踩踏臂与基座主体采用增强工程塑料注塑成型，兼顾结构刚性与轻量化，整体重量远低于传统金属焊接踏板，铰接位置内嵌金属衬套，抵消长期反复踩踏产生的磨损，整车全生命周期内几十万次踩踏循环后也不会出现转轴松旷、臂体断裂的问题。踏板表面的受力区域做局部加厚处理，模拟驾驶员紧急制动时全力踩踏的极端工况，通过有限元校核验证臂体最大应力远低于材料屈服极限，杜绝极端工况下踏板断裂的安全隐患。

　　整套结构的设计逻辑完全围绕整车操控安全性与装配便利性展开，没有多余的冗余结构，传感模块与踏板本体集成化设计省去了传统拉索油门的拉索布置、走向固定、阻尼调节等一系列装配工序，整车厂总装线上可直接将总成作为单一模块上线装配，大幅提升产线装配效率。建模过程中完整保留了所有装配配合关系、运动铰接约束、接插件针脚定义与安装孔位尺寸，结构工程师可直接在此基础上调整踏板臂长度、脚踏面角度、安装孔间距，适配不同车型的驾驶舱布置需求，也可直接用于运动干涉仿真、踩踏耐久试验的前期数模支撑，覆盖从车型前期开发到后期售后维修的全流程使用需求。
