悍马电动皮卡整车外观曲面造型

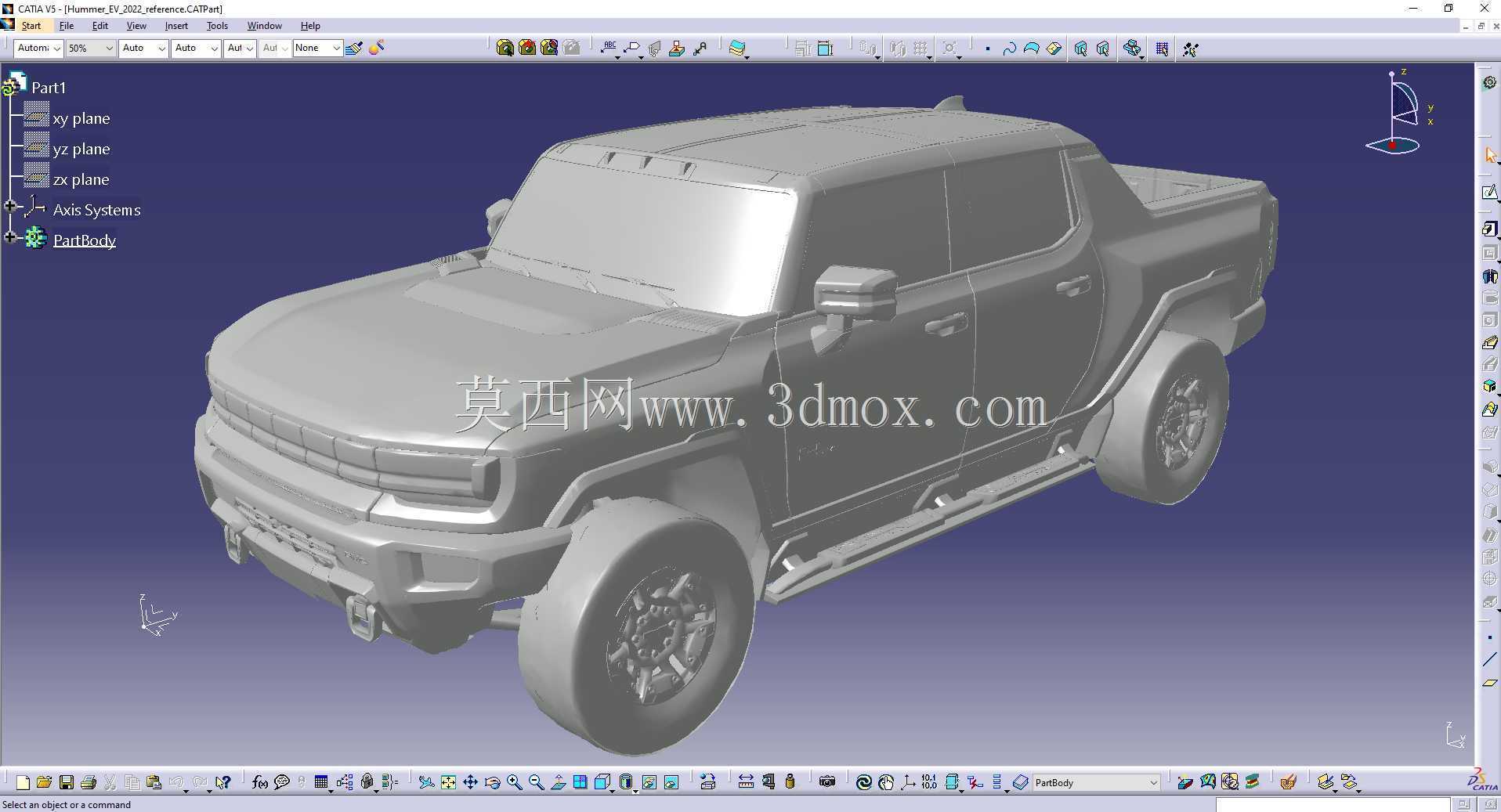

　　纯电越野皮卡的外覆盖件曲面在整车开发里承担的角色，和传统燃油硬派越野有明显区别。油泥阶段冻结之后，工程侧需要把前脸封闭式格栅、分体灯组、前保险杠下护板、轮拱外扩曲面、货厢上沿、侧踏板以及车顶行李架安装点统一放进同一套外观坐标系里校核，避免造型面和底盘硬点、悬架跳动边界发生干涉。这套外观参考把整车外轮廓按实车比例还原，前脸保留悍马车系标志性的横向视觉体量，同时把燃油车的进气开口替换为封闭饰板与灯带布置区，前杠下部预留拖挂安装、雷达探头与底盘护板的过渡曲面，轮眉处给出明显外抛的包覆面，用来兼容大行程越野悬架在极限压缩时的轮胎包络。

　　做整车总布置时，这类外观网格常被用来快速确认人机与通过性边界。车头高度、前悬长度、接近角对应的斜面、侧踏离地间隙、货厢与驾驶室的分缝位置，都可以在曲面里直接切剖面读取相对关系；车门下沿与踏板的高差关系到乘员上下车便利性，也影响侧面防擦条和电池包侧防护板的布置。纯电平台把动力电池布置在车架下方，侧面轮廓需要同时照顾离地间隙、电池防护壳体宽度以及踏步承重区域，外观曲面不能只追求雕塑感，必须给底盘防护、冷却管路和高压线束留出合理的安全距离。

　　货厢部分的造型重点在皮卡属性与电动化细节之间取得平衡。货厢侧板上沿、尾门分块、后保险杠踏步面以及尾灯竖向布置共同构成尾部识别特征，后包围下方不再围绕排气系统做避让，而是把拖车钩、后护板和倒车传感器布置面整合为更规整的越野防护形态。建模时可以沿整车对称中心面检查左右曲面连续性，再围绕轮心位置建立轮胎包络，验证转向、跳动和反向冲击工况下轮眉与轮胎的间隙；前风挡倾角、车顶导流线条和尾门顶部型面则会影响高速风噪与气动阻力，外饰设计师需要在硬派方正姿态和气流过渡之间反复调整圆角与折面。

　　从结构协作角度看，外观面并不直接等同于钣金或复合材料零件，但它是后续拆分机盖、前翼子板、车门、货厢外板、保险杠蒙皮和装饰件的基础。前舱盖表面的加强筋视觉线需要与内部铰链、锁扣和支撑点对应；车门曲面要预留门把手、后视镜安装座、密封条压缩面和玻璃升降导轨的空间；轮拱包覆件要考虑塑料件拔模方向、装配卡扣以及越野工况下泥沙冲击后的维护拆卸。侧踏板区域不能只按装饰件处理，其支撑支架需要贯通到车架或车身加强梁，外观面下方应留出支架焊接或螺栓连接的位置。

　　灯光与感知件的布置也依赖这套外表面。前脸横向灯带、主灯组腔体、前向毫米波雷达、超声波雷达和环视摄像头都需要在造型早期确定法向角度与覆盖范围，避免金属饰件或厚壁透光区影响信号。尾部拖挂接口、倒车灯、牌照安装面和后雷达开孔同样要结合保险杠曲率校核，确保拆装工具可达、线束弯折半径合理。对于越野场景，前杠和后杠的低速碰撞接触区、底盘护板的迎风斜面以及轮眉防甩泥形态，都比普通城市皮卡更强调耐用性和维修经济性。

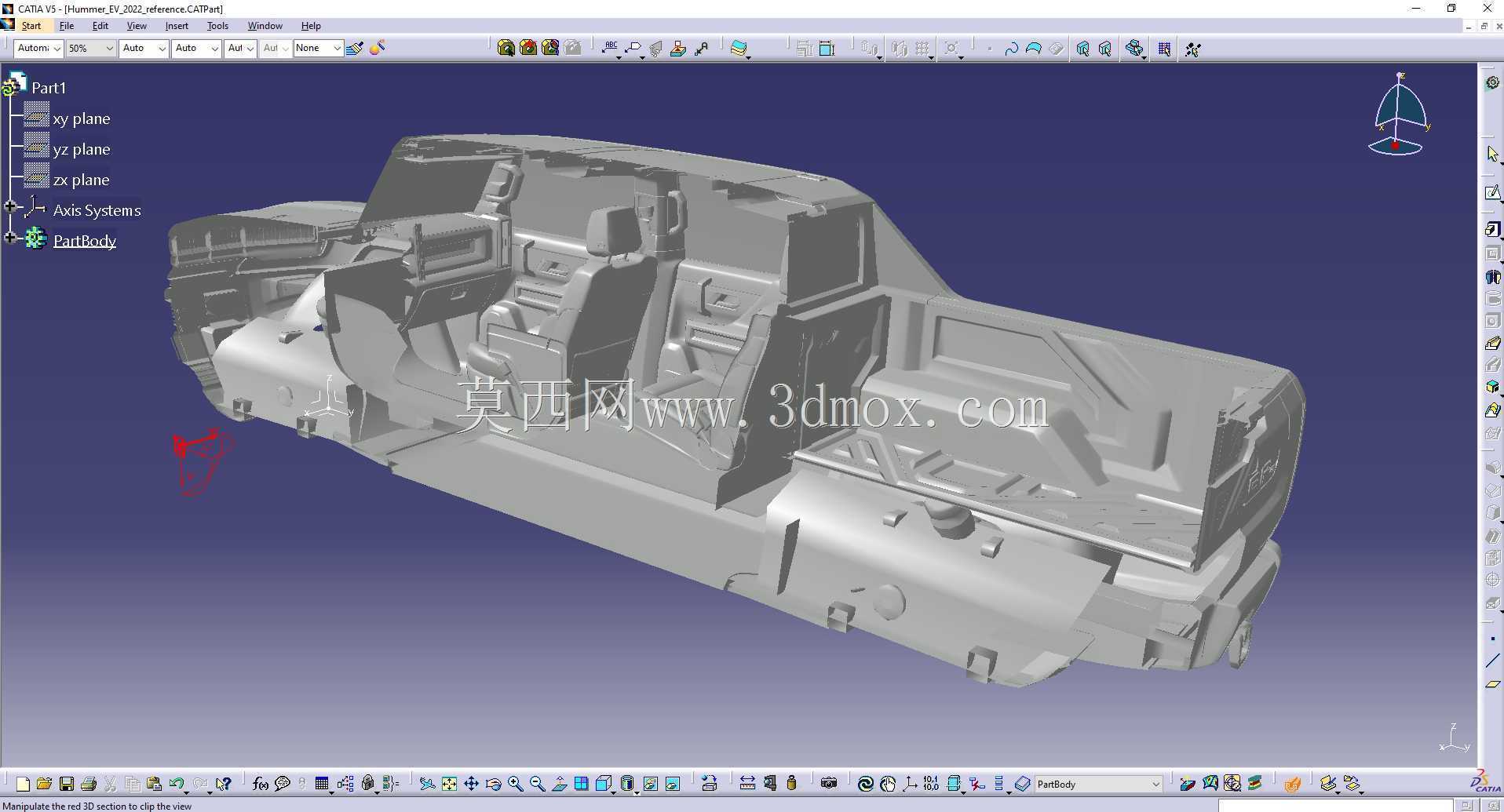

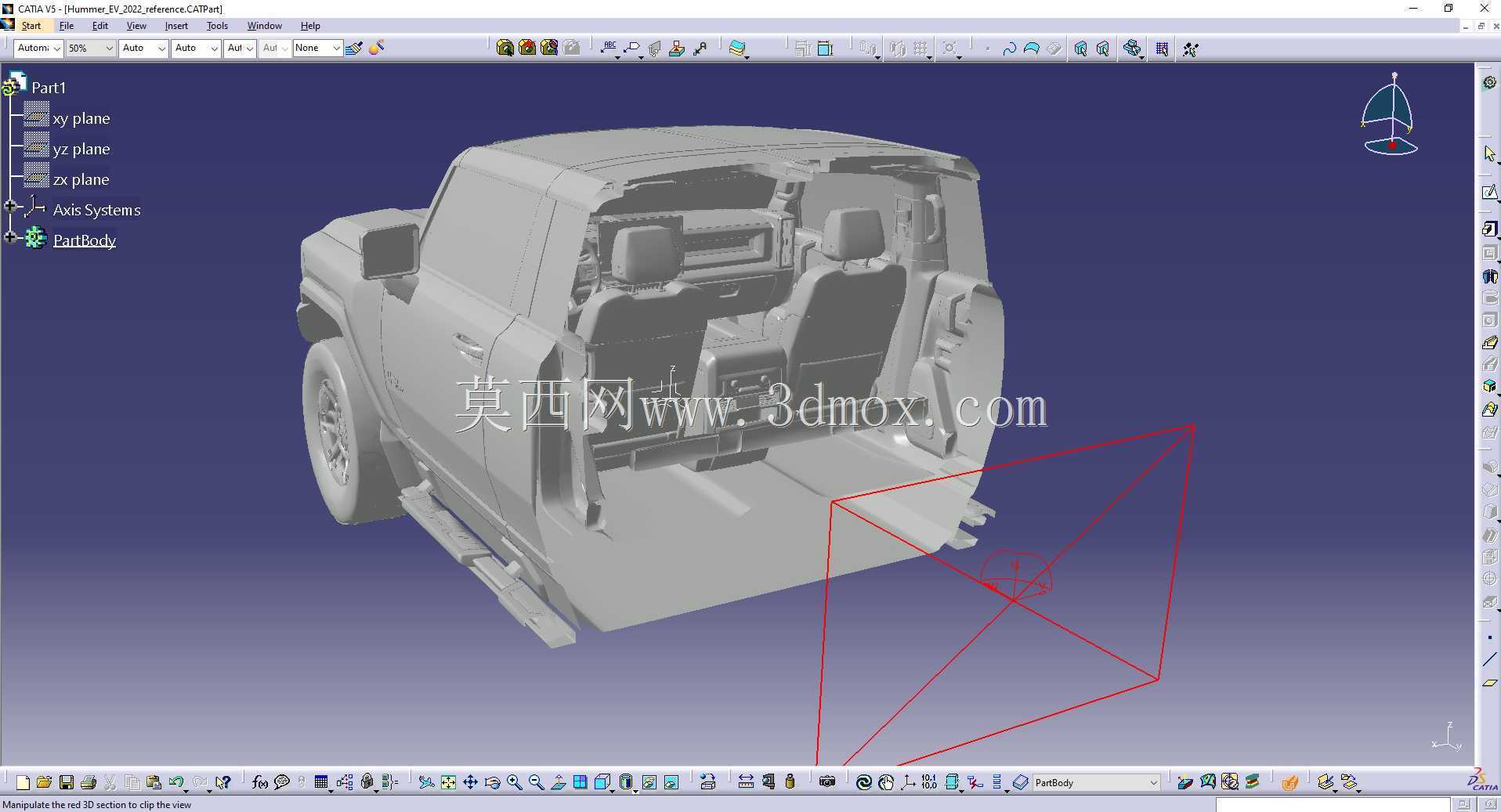

　　在方案评审中，可利用该整车外观快速搭建等比例断面：截取车头正面、侧面腰线、货厢尾部和轮心截面，检查造型分缝与轮胎、悬架、车架纵梁、电池包之间的空间关系；也可以把它放入虚拟试验场景，评估坡道、侧倾、涉水线和拖挂状态下外饰件的可视边界。虽然网格参考不表达内部详细结构，但它把纯电越野皮卡的体量、姿态、防护特征和功能开口集中呈现出来，能够帮助外饰设计、总布置、底盘防护和改装附件开发团队在同一视觉基准上沟通，减少后期因曲面比例、安装边界或零件分块理解不一致带来的返工。
