二十升车载燃油储油箱结构设计

　　这套二十升容量燃油储油箱体的三维结构，面向野外作业车辆、军用机动装备以及改装越野车辆的辅助供油需求展开设计，核心作用是在主油箱之外提供独立的备用燃料存储空间，适配长距离无补给工况下的燃油携带需求，也可作为小型动力机组、野外作业设备的移动式燃油承载容器使用。

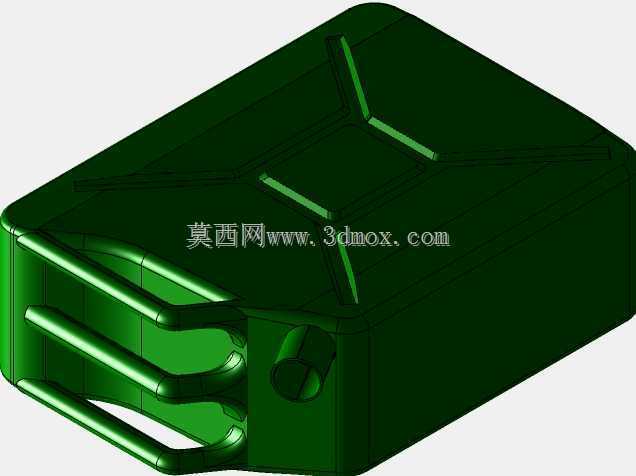

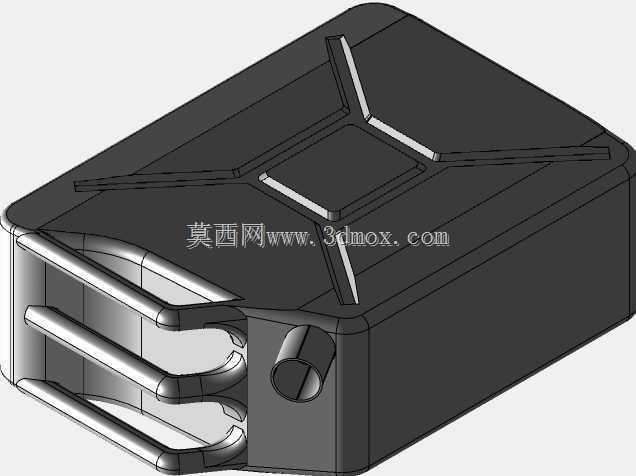

　　从实际装车边界来看，箱体整体采用扁平化长方体布局，这种外形设计优先考虑车辆底盘侧方、货舱底部或者装备舱内部的狭小安装空间，方正的主体轮廓能够最大化利用矩形安装区域，避免异形箱体造成的空间浪费。箱体顶部压制有多条交叉布置的加强筋结构，筋条沿箱体对角线方向延伸，将箱顶平面分割为多个受力区域，当箱体内部注满燃油后，燃油在车辆颠簸、加速制动过程中会产生持续的液体晃荡冲击，交叉加强筋能够有效提升箱顶板的抗鼓胀变形能力，同时抑制箱体壁面在负压、正压交替变化时产生的结构共振。箱体侧壁同样做了增厚与局部加强处理，侧面预留的管状接口为燃油加注或者出油接驳位，接口采用外伸圆管结构，方便现场安装油管卡箍、接驳燃油管路，接口根部做了圆弧过渡，避免直角连接处出现应力集中，在车辆长期振动工况下降低焊缝开裂的风险。

　　箱体一侧设计的多道平行外置管状结构，一方面可以作为箱体的防护防撞梁，在车辆行驶过程中遭遇侧面剐蹭、碎石撞击时，外部管体先于箱体主壁承受冲击，避免主储油腔直接破损泄漏；另一方面这些平行流道结构也可兼顾燃油散热的作用，当高温回流燃油经过外置通道时，流动过程中与外界空气接触面积增大，能够带走部分燃油热量，降低燃油箱内部的温度上升幅度，减少高温环境下燃油挥发的压力累积。

　　设计过程中首先要锁定的是安装边界尺寸：二十升额定容积对应的箱体内部净空间需要严格核算，扣除加强筋凸起、接口占位之后的实际容积要满足标称储油量，同时箱体的总长度、宽度、高度要匹配预设的安装工位，周边需要预留出至少十几毫米的装配间隙，方便安装固定扎带或者金属固定托架，也要留出油管弯折、阀门操作的操作空间。箱体的边角全部做了圆角钝化处理，既避免锐边在装配时划伤操作人员、割破输油胶管，也能减少应力在边角位置的集中，冲压成型过程中圆角结构也更利于板材延展，避免出现拉伸开裂的工艺缺陷。

　　在功能特性上，这类储油箱需要兼顾密封可靠性与结构抗损性，箱体整体为密闭储油腔，仅预留加注口、出油口以及透气接口的安装位，三维结构里各个接口的位置都经过布局优化，出油接口设置在箱体低位区域，保证车辆在倾斜爬坡工况下，剩余燃油依然能够汇聚在接口附近被抽吸，避免出现吸空断油的情况。顶部的加强结构同时可以作为箱体堆叠的承载面，在仓储运输过程中，多个空箱叠放时顶部筋条可以均匀传递上方重量，避免箱顶被压塌陷。

　　从军用车载与野外作业的实际场景出发，箱体的造型没有多余的装饰结构，所有外凸特征都服务于强度提升与安装防护，扁平化的重心设计也能降低箱体装满燃油之后的整体重心高度，减少车辆侧倾时附加的重心偏移量，提升机动行驶的稳定性。结构建模过程中，每一处壁面厚度、筋条高度、接口伸出长度都需要和实际钣金冲压或者滚塑成型的工艺要求匹配，比如加强筋的拔模角度、圆角半径都要符合对应的加工工艺规范，保证三维结构导出之后可以直接用于工艺评审与安装干涉校验，在整车装配阶段提前排查箱体和周边车架、管线、覆盖件之间的位置冲突，减少后续实物试装时的修改工作量。
