汽车发动机齿圈式传动飞轮盘结构

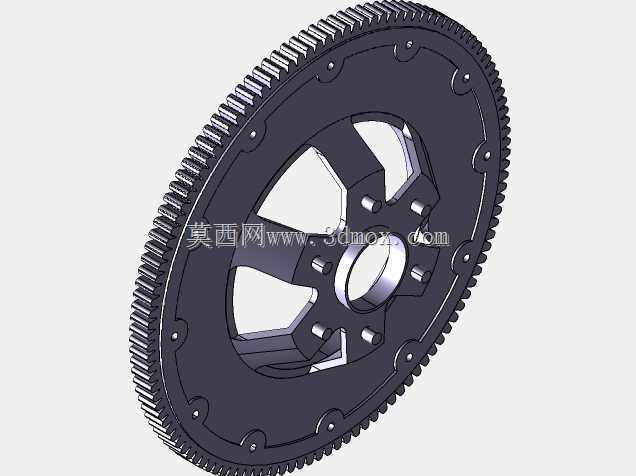

　　这套飞轮盘三维结构围绕乘用车动力总成末端的储能与传动需求展开，外缘整周加工出细密啮合齿，直接服务于起动机驱动齿轮的啮合启动工况。在整车冷启动瞬间，起动机小齿轮伸出与飞轮外缘齿圈咬合，把启动扭矩传递给曲轴，带动发动机越过压缩冲程完成点火；发动机进入稳定运转后，齿圈退出啮合，飞轮本体则依靠自身较大的转动惯量，抑制曲轴四冲程做功带来的转速波动，让动力输出更加平顺，同时为离合器总成提供刚性安装基准面。

　　从结构布局来看，盘体采用大直径薄辐板搭配外缘加厚齿圈的形式，在控制整体重量的前提下把质量尽可能布置在远离回转中心的位置，这种惯量分布方式可以用更少的材料获得更优的储能效果。辐板上开设多处异形镂空窗口，并非单纯减重：窗口轮廓经过圆角过渡处理，规避应力集中开裂风险，同时给离合器侧的装配操作、检修观察留出空间，也能降低高速回转时的风阻损耗。盘体靠近中心的区域布置多组凸台与连接孔位，中心大孔与曲轴输出轴端形成定位配合，周边螺栓孔按照发动机缸体后端的安装点位排布，保证飞轮与曲轴的同轴度，避免高速旋转时产生偏心振动。

　　设计过程中首先要锁定的边界是发动机后端的安装空间：飞轮整体外径必须匹配离合器壳体的内腔轮廓，齿圈顶圆与壳体内壁之间要预留足够安全间隙，防止整车颠簸、热膨胀状态下出现运动干涉。轴向厚度方向需要同时兼顾两个配合面——朝向曲轴的端面要保证与曲轴法兰面完全贴合，朝向变速箱的端面则作为离合器压盘的安装基准，平面度、端面跳动公差都要在建模阶段同步约束，否则会导致离合器结合时抖动、打滑。外缘齿圈的齿形参数需要和配套起动机齿轮模数匹配，齿部倒角做导入导向，让启动时齿轮能够顺畅啮入，避免打齿、崩齿故障。

　　盘面上沿圆周均布的多组安装小孔，分别对应离合器压盘固定、定位销穿装的需求，孔位位置度需要和离合器总成的安装孔系完全对应；辐板与外圈轮缘的衔接位置做加厚过渡，承受曲轴传递的交变扭矩与启停冲击。在整车运行场景里，飞轮还要承担动力传递的枢纽作用：发动机输出的扭矩经过曲轴、飞轮盘、离合器摩擦片再传入变速箱，盘体的刚性直接决定扭矩传递的响应速度，若辐板刚性不足，急加速时会产生扭转变形，引发传动系统异响。建模时所有镂空边缘、孔位周边都保留了合理的铸造或冲压圆角，符合盘类零件的加工工艺逻辑，既可以作为铸钢飞轮毛坯的结构设计参考，也能适配冲压焊接式轻量化飞轮的开发需求，后续做动平衡校核、离合器匹配选型时，都可以直接调取该三维结构提取尺寸、质量与惯量参数。
