方程式赛车托森差速器壳体与双侧安装支架

　　这套结构件面向大学生方程式赛车传动系统的差速器安装工位开发，核心承载对象为托森式限滑差速器总成，在整车传动链路里承担差速器腔体密封、内部润滑介质留存、差速器径向与轴向载荷传递、动力输出端与车架硬点对接的多重作用，是赛车后传动模块里连接核心差速部件与桁架式车架的关键承载构件。

　　从实际赛场工况来看，方程式赛车在直线急加速出弯时，托森差速器会把发动机输出的大扭矩按需分配给左右驱动轮，壳体需要承受齿轮啮合产生的径向撑开力、扭矩反作用力矩，以及赛车过弯时侧向加速度带来的横向惯性载荷；在高速驶过赛道路肩、颠簸路段时，支架还要缓冲传动系统的振动冲击，避免差速器定位出现偏移，一旦壳体刚度不足或者支架安装点位错位，就会导致差速器齿轮啮合间隙异常、半轴万向节夹角超出设计阈值，轻则出现传动异响、轮胎磨损不均，重则造成齿轮打齿、半轴脱出的严重故障。

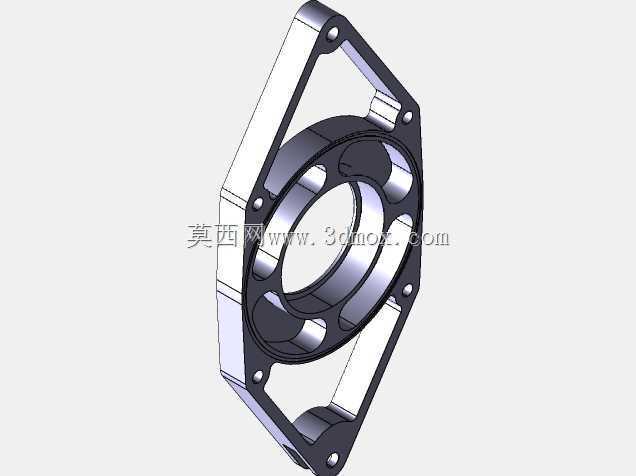

　　结构设计上，中间的环形壳体部分采用阶梯式嵌套内腔结构，内壁预留的多层环形台阶分别对应差速器轴承的安装位、油封的密封卡槽、端盖的对接止口，不同台阶的同轴度公差在建模阶段就做了同步约束，保证轴承压装后差速器齿轮的回转中心和壳体基准轴线完全重合。壳体外圈均匀布置的多道加强筋沿着载荷传递方向延伸，既没有过度增加构件整体重量，又能有效抵消齿轮工作时产生的壳体形变，环形端面上预留的螺栓孔位用于和差速器侧端盖锁紧，配合密封件实现腔体的密闭效果，防止差速器润滑油在高速运转、车辆侧倾工况下出现渗漏。

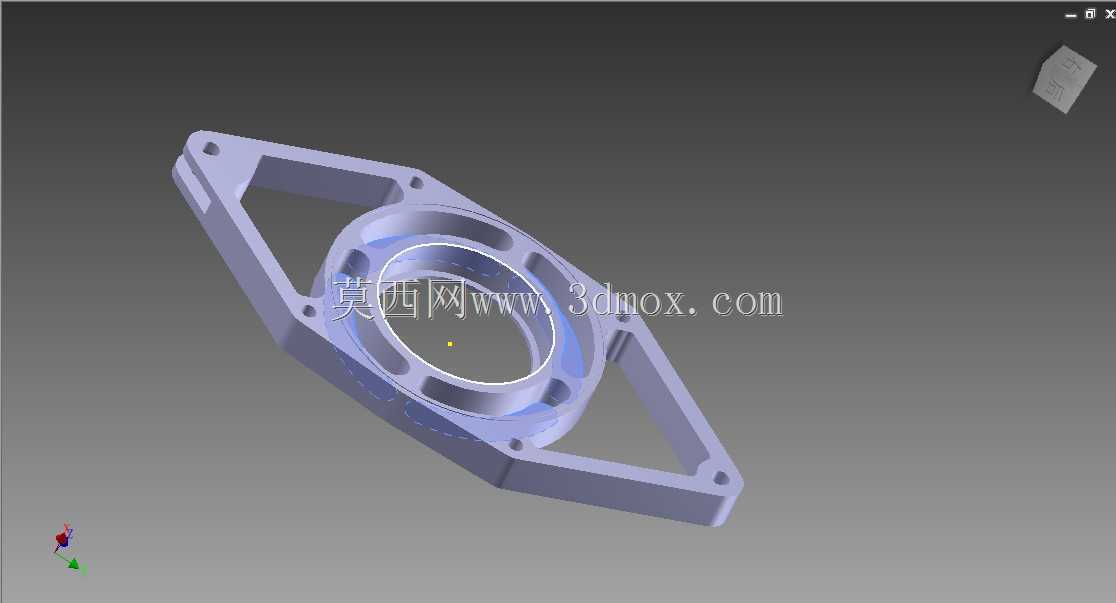

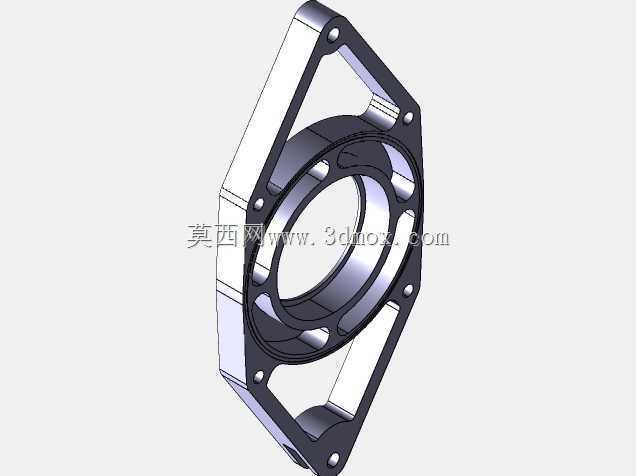

　　两侧向外延展的菱形支架臂和中间壳体采用一体化构型，支架臂整体做了镂空挖槽处理，在非主要传力路径上去除多余材料，契合方程式赛车轻量化的设计要求，支架的四个末端点位分别加工出贯通的安装孔，这些孔位的位置完全匹配赛车后车架的悬架硬点、传动系统安装横梁的坐标，安装时可以通过螺栓直接把整个差速器总成固定在车架预设工位上，不需要额外焊接转接支座。支架臂的截面采用变厚度设计，靠近中间壳体的根部区域厚度更大，用来承接从壳体传递过来的集中载荷，往末端安装孔方向厚度逐步收窄，同时在臂体的弯折过渡位置做了大圆角处理，避免应力集中导致赛道交变载荷下出现疲劳断裂。

　　建模过程中所有安装边界都做了匹配校验：中间壳体的内腔尺寸完全适配对应型号托森差速器的外轮廓尺寸，轴承位的配合公差按照过渡配合要求设定，既保证轴承外圈压装后不会出现周向转动，又方便维修时拆卸；两侧支架的安装孔间距、孔位相对于壳体中心的高度、左右支架的对称度都和车架安装位做了对位，安装后差速器的输出轴线和左右半轴的轴线夹角保持在万向节允许的工作角度范围内，不会出现传动卡滞。整个构件的外形轮廓没有多余的外凸结构，支架镂空区域留出了足够的操作空间，方便车队在装配、维护时伸手调整半轴连接螺栓、检查油封密封状态，壳体外侧的平整面也可以预留传感器安装位，用于赛事测试时采集差速器工作温度、振动加速度等数据。

　　针对赛场的复杂受力场景，设计阶段还对支架的受力路径做了梳理：车辆急加速时的扭矩反力会通过壳体传递到两侧支架，再分散到四个车架安装点，镂空槽的走向和主传力方向保持平行，不会切断载荷传递的连续路径；车辆高速过弯时的侧向载荷会沿着支架横向传递，臂体的侧向刚度可以有效限制差速器的横向位移，保证左右半轴的工作长度始终处于设计区间内。壳体和支架衔接的过渡区域做了加厚补强，避免长期交变载荷下衔接位置出现裂纹，所有孔位边缘都做了凸台补强，防止螺栓锁紧时局部压强过大造成构件表面压溃。这套结构既满足了赛车传动系统的密封、承载、定位核心需求，又通过拓扑优化思路控制了整体自重，适配方程式赛车对传动部件高刚度、轻量化、高可靠性的综合要求。
