带圆柱滑阀单缸蒸汽机教学演示结构

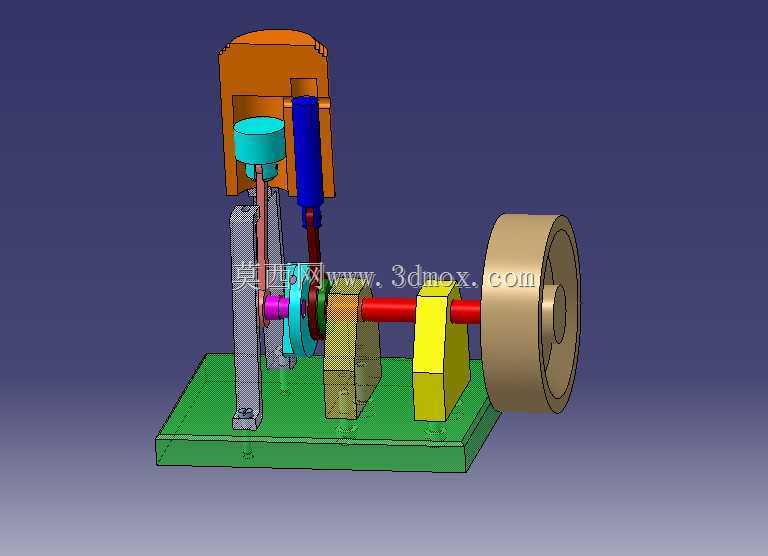

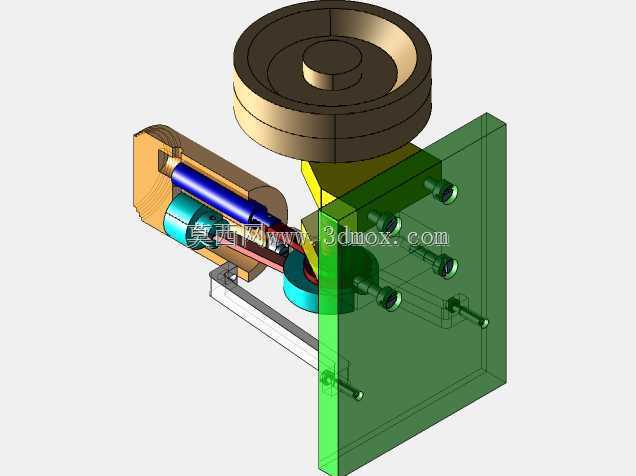

　　这套三维结构围绕单缸往复式蒸汽机的工作循环展开，核心由立式汽缸、圆柱形滑阀配气机构、活塞连杆、曲柄飞轮、支承轴承座、底座及管路连接部件组成。模型在表达上没有停留在外观装配层面，而是把蒸汽进入、换向、排气与机械输出之间的关系完整串联起来，适合用于热能动力机械、机械原理课程以及小型动力装置结构认知场景。

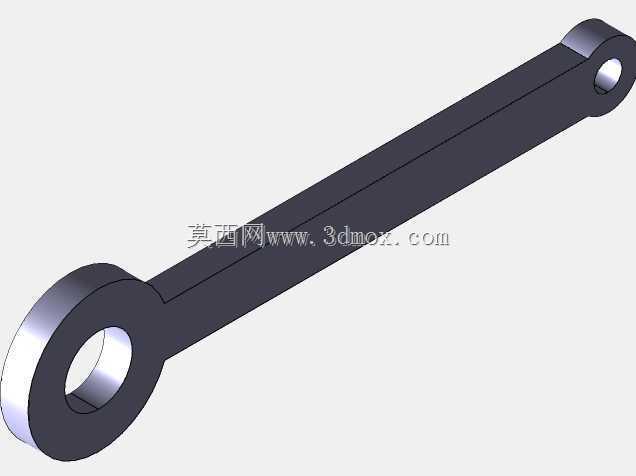

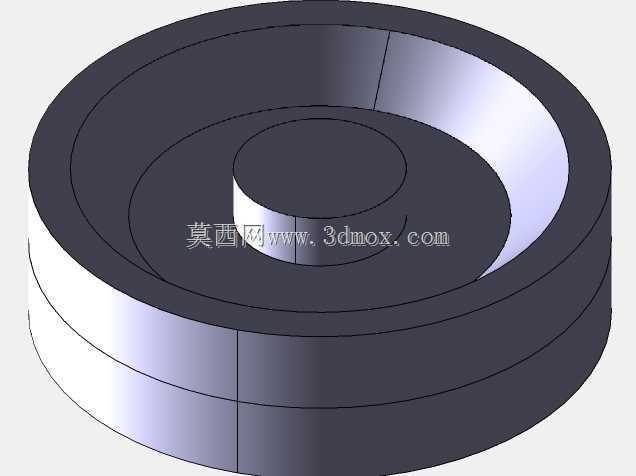

　　从实际用途看，该结构主要承担教学演示和运动机理验证任务。汽缸内活塞承受蒸汽压力后做上下往复运动，通过连杆将直线运动转换为曲轴旋转；轴端大飞轮储存转动惯量，使曲柄越过死点并保持转速相对平稳。圆柱形滑阀位于汽缸侧部，随配气联动关系改变气道连通状态，在活塞上行、下行的不同阶段分别完成进汽、膨胀和排汽。对于刚接触往复式动力机械的设计者，这种布置能够直观看到配气正时、活塞相位和曲柄转角之间的耦合关系，也便于后续开展运动干涉检查、行程校核和DMU运动学分析。

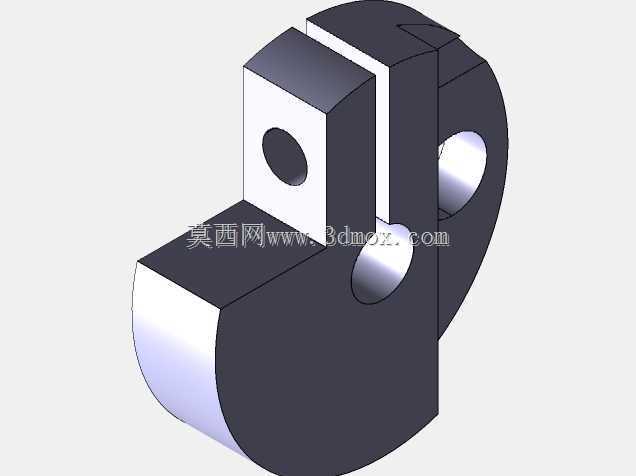

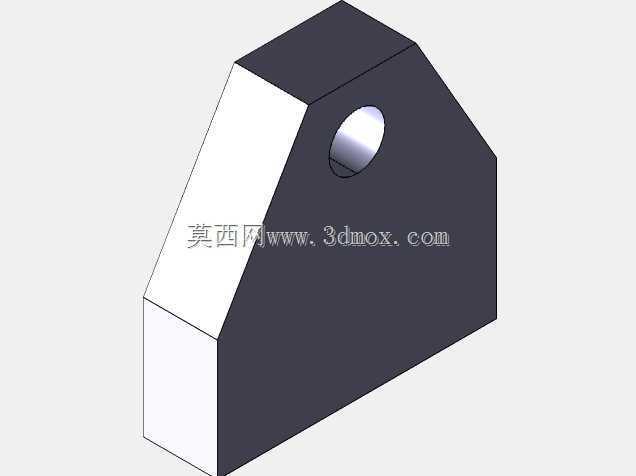

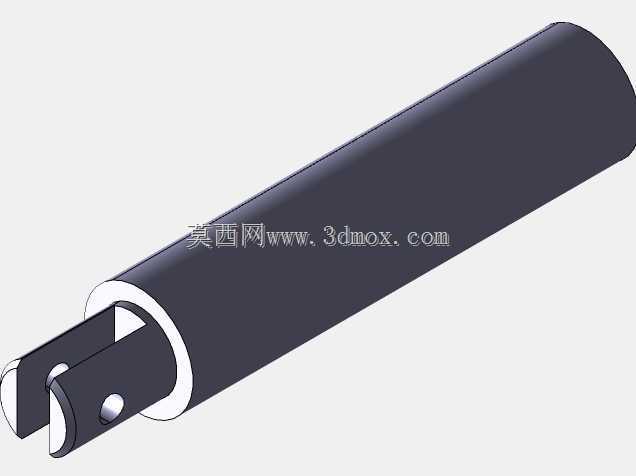

　　结构设计思路偏向清晰可拆、便于观察。底座采用平板式安装面，各立式支架、轴承座和汽缸组件均以底平面定位，螺栓孔位置沿主要受力方向布置，装配后整机重心落在底座范围内。汽缸与滑阀阀体相邻设置，缩短汽道长度，减少复杂弯管；活塞杆、阀杆和连杆在侧向形成紧凑的传动链，既保留真实机械的连接逻辑，又避免过多外壳遮挡关键运动副。飞轮布置在曲轴外伸端，既能输出旋转运动，也方便在演示时观察转速变化。

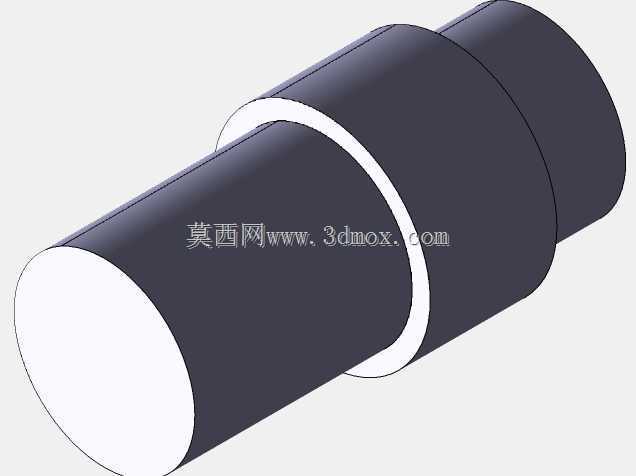

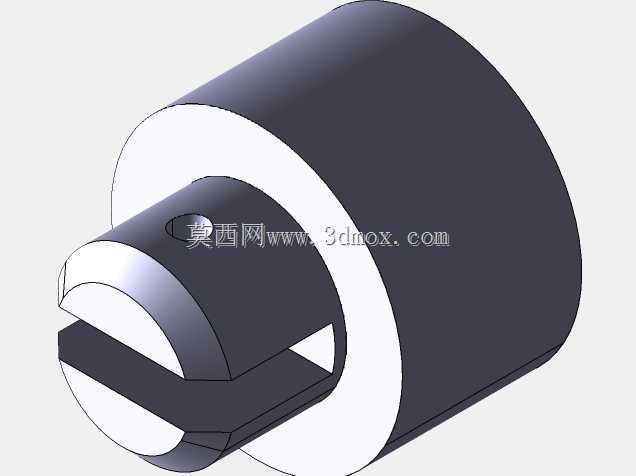

　　功能特性上，模型重点体现三类配合关系。其一是活塞与汽缸的同轴导向，活塞杆需要沿汽缸轴线稳定往复，侧向力由连杆和导向结构共同承担；其二是滑阀与阀腔的轴向配合，阀片或柱塞式阀芯在不同位置遮蔽汽口，配气相位直接影响活塞受力连续性；其三是曲轴、轴承座与飞轮的回转支撑关系，两端轴承需保证曲轴轴线平行于底座安装面，连杆大头与曲柄销之间保留合理转动间隙。上述部位在三维建模时应分别建立独立零件，避免把运动件做成固定实体，否则无法反映真实装配和运动规律。

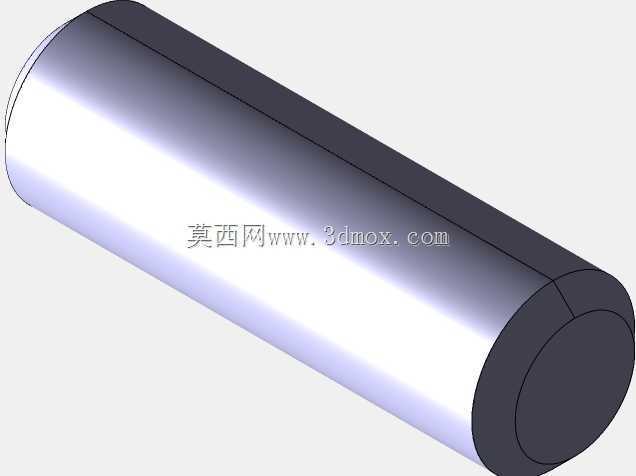

　　外形与安装边界方面，整机呈长条形台式布局，曲轴沿水平方向贯穿，飞轮位于一侧，汽缸和滑阀组件集中在中部上方，底座提供统一基准。高度方向的主要边界由汽缸顶部和阀杆驱动件决定，长度方向需计入飞轮外径与曲轴外伸量，宽度方向则要保证连杆摆动、飞轮回转和支架安装互不干涉。落地使用时，底座四角应预留紧固位置，台面需承受飞轮转动带来的轻微振动；若用于3D打印或实物制作，壁厚、销轴直径和轴承座孔位应按比例放大校核，尤其连杆小头、曲柄销和阀杆接头属于易磨损部位，不宜过度薄壁化。

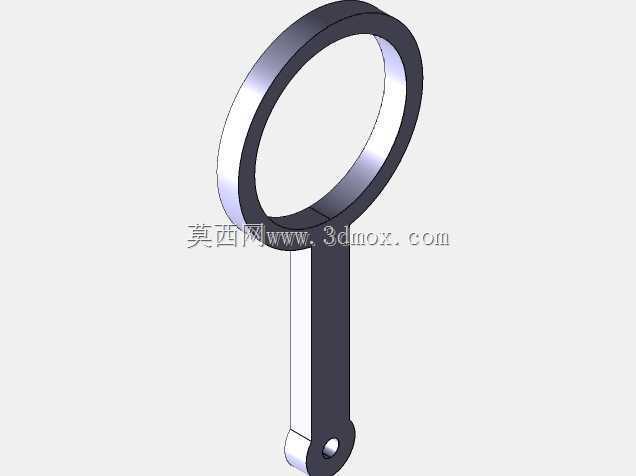

　　在工程建模处理上，可先确定曲轴中心高、活塞行程和汽缸内径三个主参数，再反推连杆长度、滑阀行程以及支架高度。曲轴回转区域应建立包络空间，检查连杆在上下止点附近与底座、轴承座的间隙；滑阀驱动件则要与曲轴相位保持对应关系，避免气门切换滞后导致运动逻辑错误。整体结构虽属于经典蒸汽机形式，但对理解往复式动力转换、配气机构和飞轮稳速具有较强的实践参考价值。
