二冲程内燃机气缸散热总成结构设计

　　这套三维结构围绕小型二冲程内燃机的气缸散热核心部件展开，在小型通用动力、园林机具、轻便摩托、航模动力以及小型应急发电机组的配套场景中，这类风冷气缸总成是决定整机热负荷上限与运行可靠性的关键零件。不同于水冷机型依靠冷却液腔带走燃烧热量，小排量二冲机型大多直接在气缸外壁铸出密集散热鳍片，依靠行驶或者自带飞轮风扇产生的迎面气流完成换热，省去了水泵、水套、管路与散热器整套回路，整机结构更紧凑，重量更低，维护环节也大幅简化，非常适合对自重与占用空间敏感的便携动力场景。

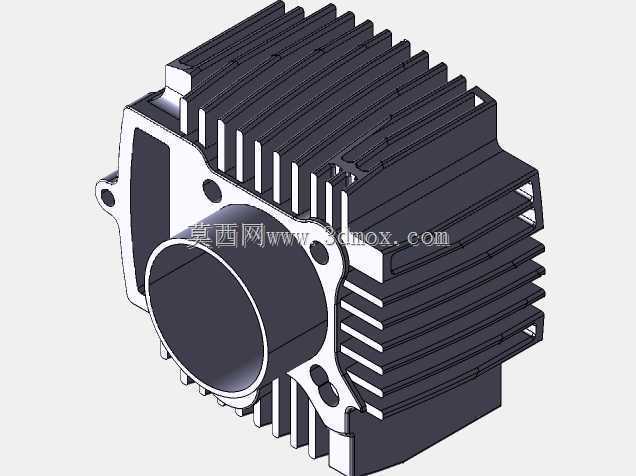

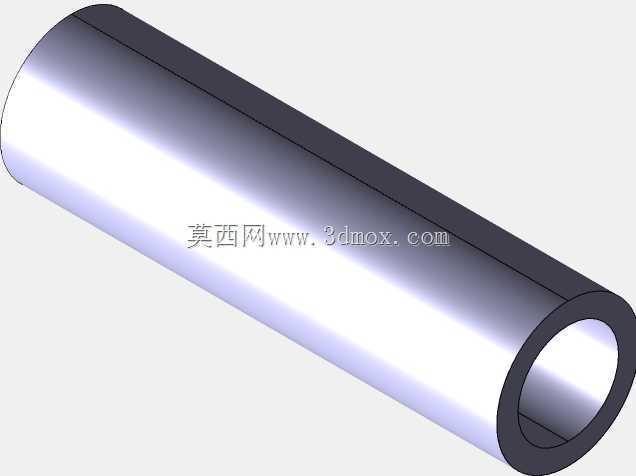

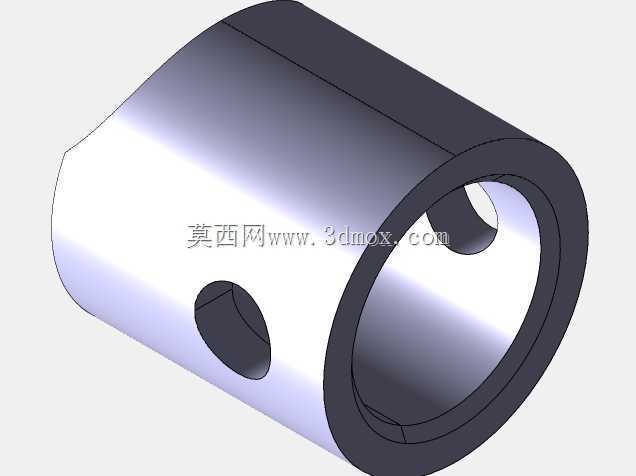

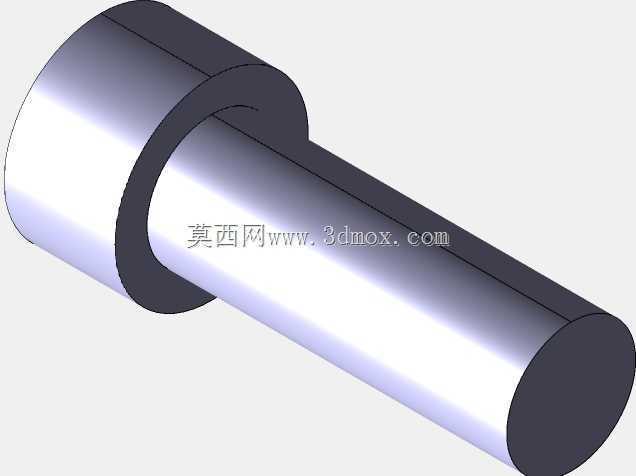

　　从结构布局来看，模型完整还原了气缸筒体、外周阵列散热鳍片、两端安装法兰以及缸体定位孔的全部细节。中心的圆柱形内腔是活塞往复运动的工作腔，二冲程发动机的工作循环仅需要活塞上下两次行程即可完成进气、压缩、做功、排气的全部过程，没有独立的进排气门配气机构，气缸壁上开设的气口在活塞移动到对应位置时自动完成扫气与废气排出，零件数量比四冲程机型少很多，同排量下功率密度更高，这也是小型轻便动力大量选用二冲结构的核心原因。

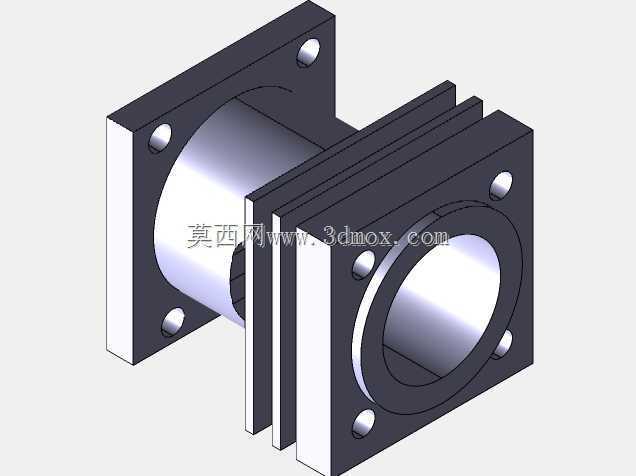

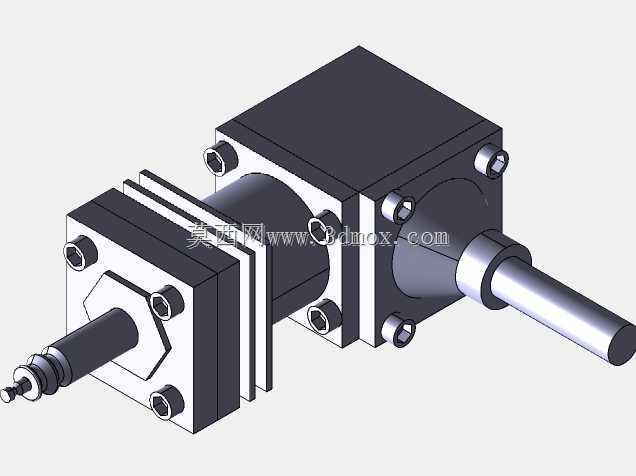

　　散热鳍片的设计思路完全服务于热传导与气流换热需求：鳍片沿着气缸轴向多层平行排布，从燃烧室附近的高温区域一直延伸到曲轴箱对接端，鳍片之间保留均匀的气流通道，既最大化了外壁与空气的接触面积，又不会因为鳍片过密导致流道堵塞、散热风阻过大。靠近燃烧室的上半区域鳍片延伸范围更宽，因为燃烧做功瞬间的最高温度集中在缸头侧，更大的换热面积可以快速把活塞环与缸壁接触区域的热量导出，避免润滑油在高温下碳化失效，也能防止缸体因为局部过热出现异常膨胀、拉缸等故障。鳍片的厚度从根部到外缘逐步收窄，既保证了和气缸基体连接位置的导热截面，又尽可能减轻了外围的多余重量，铸造工艺上也更利于金属液充型与冷却脱模。

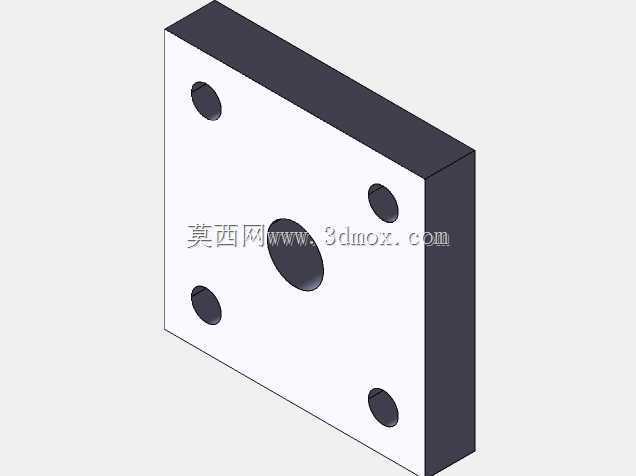

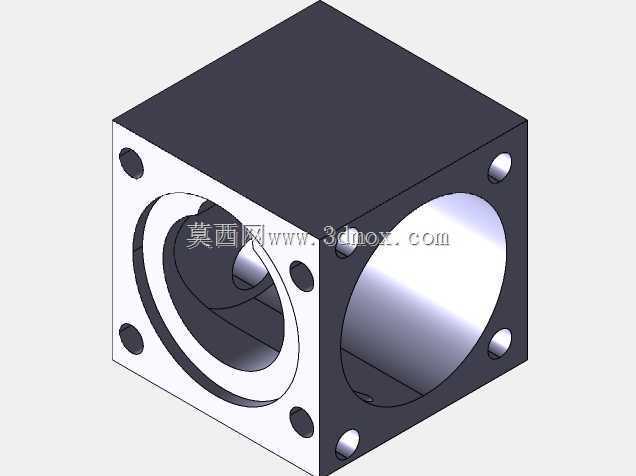

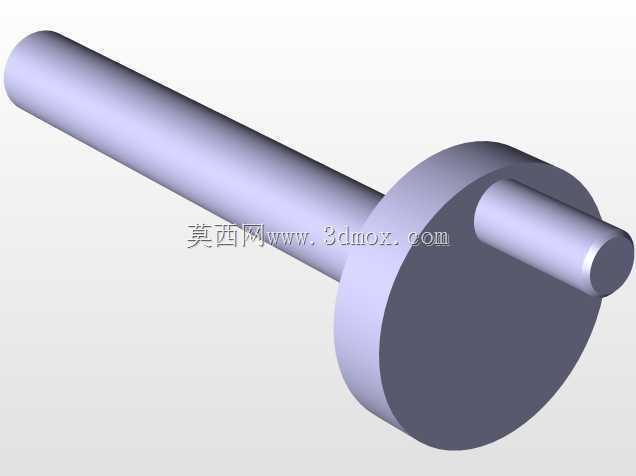

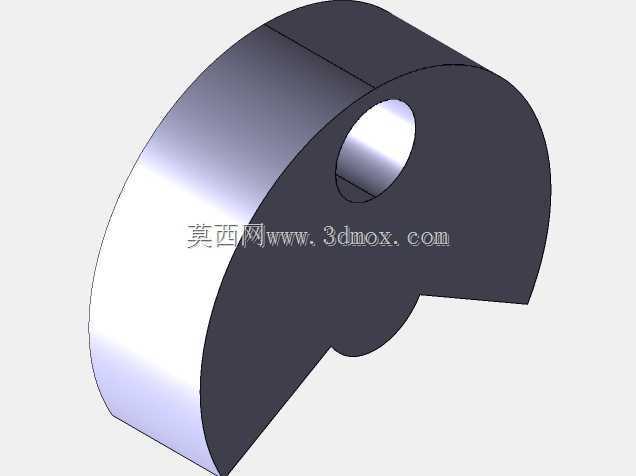

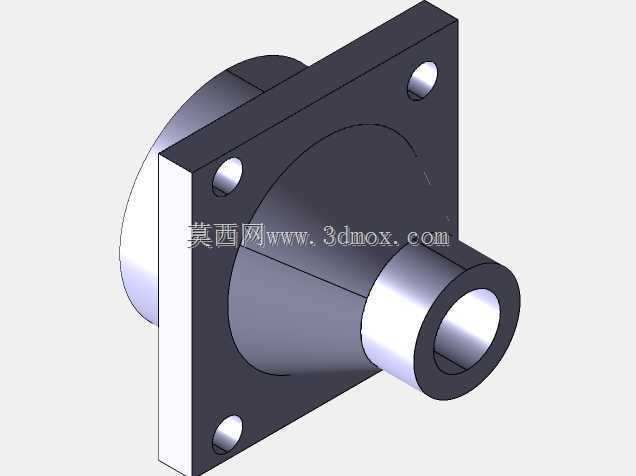

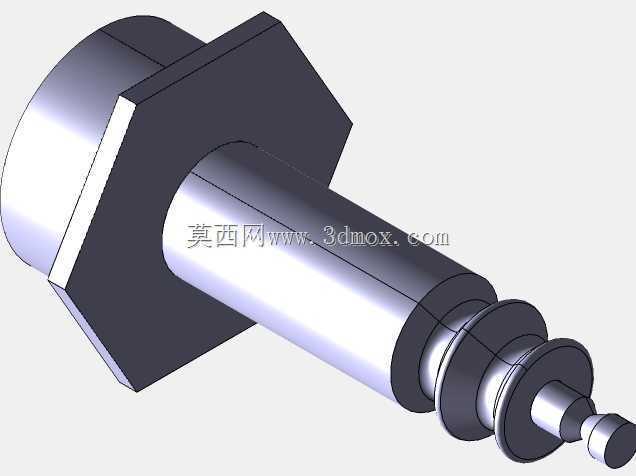

　　两端的安装法兰结构对应整机的装配边界：朝向曲轴箱的下端法兰预留了多个螺栓过孔与定位销孔，装配时缸体下端面和曲轴箱上平面精准贴合，定位销保证气缸中心和曲轴连杆机构的同轴度，螺栓按照规定扭矩对角锁紧，避免缸体安装偏斜导致活塞运动卡滞。朝向缸头的上端法兰同样布置了安装孔位，用来固定气缸盖与燃烧室密封垫片，法兰面的平面度直接决定燃气密封效果，建模时法兰结合面都预留了密封垫片的压缩空间，周边的开孔位置和整机周边的箱体、导风罩轮廓做了干涉校验，保证装配后周边紧固件、导风管路都有足够的操作空间。

　　在安装边界层面，这类气缸总成的外围轮廓完全被散热鳍片的外边缘限定，配套设计导风罩时，导流罩内壁和鳍片顶端之间只需要保留很小的均匀间隙，就能把冷却风强制约束在鳍片之间的流道里，避免气流从鳍片外侧短路流失，大幅提升风冷效率。缸体侧面的安装支耳与开孔位置兼顾了整机吊挂、化油器接口、排气接口的布置空间，三维建模过程中可以直接在装配环境里校验活塞上行下行的全行程位置，确认活塞在上止点、下止点时和各气口、缸盖底面的间隙，也能同步核对连杆运动包络和缸体内壁不存在干涉。对于结构设计人员来说，这套完整的缸体模型可以直接作为热仿真分析的基础几何，输入不同工况下的燃烧热负荷参数，就能模拟鳍片间的气流流速分布与缸壁温度场，反过来调整鳍片的间距、高度与厚度，在重量、成本与散热能力之间找到最优平衡点，也能为后续的铸造工艺设计、机加工工序排布提供精准的三维依据。
