液力传动变矩器内部结构拆解造型

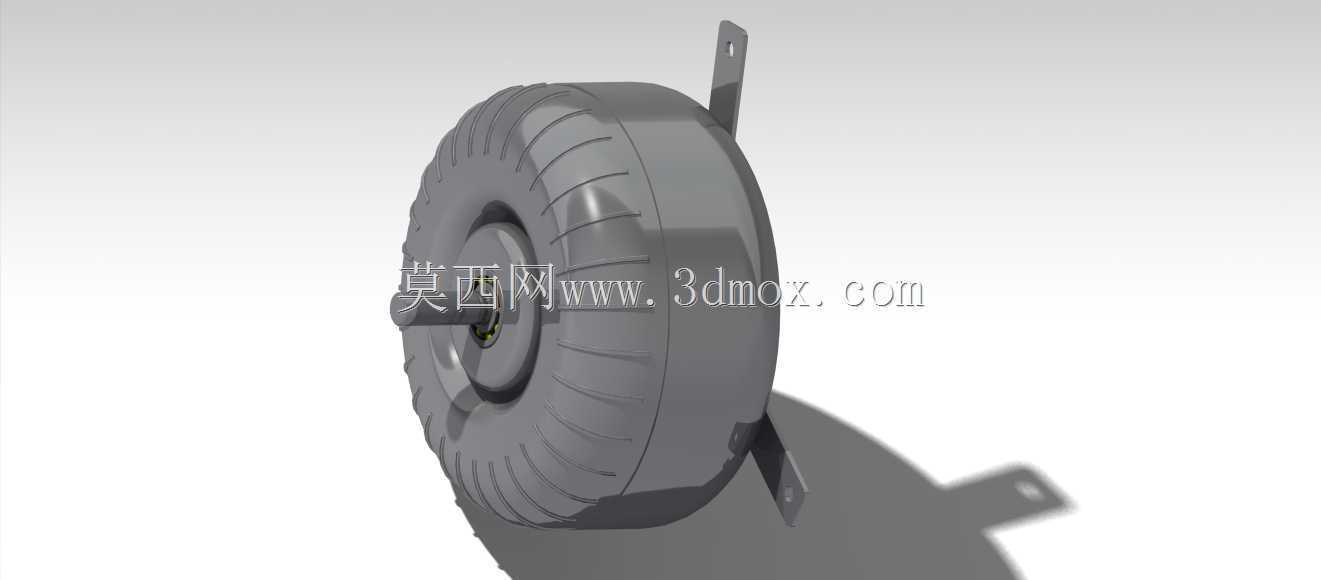

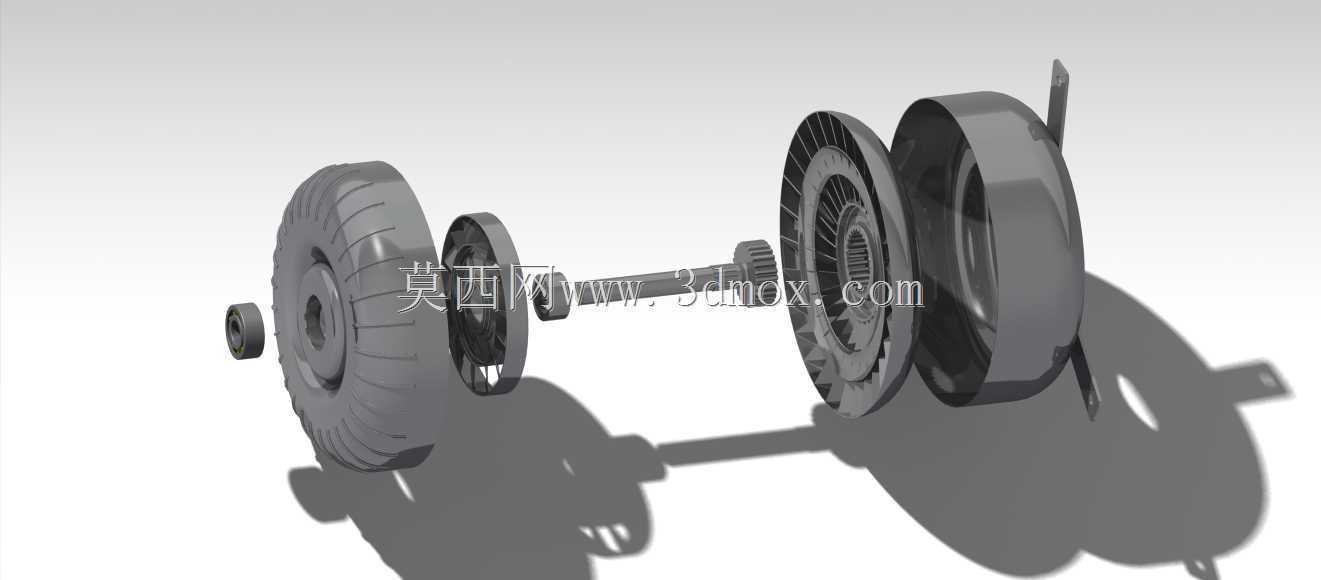

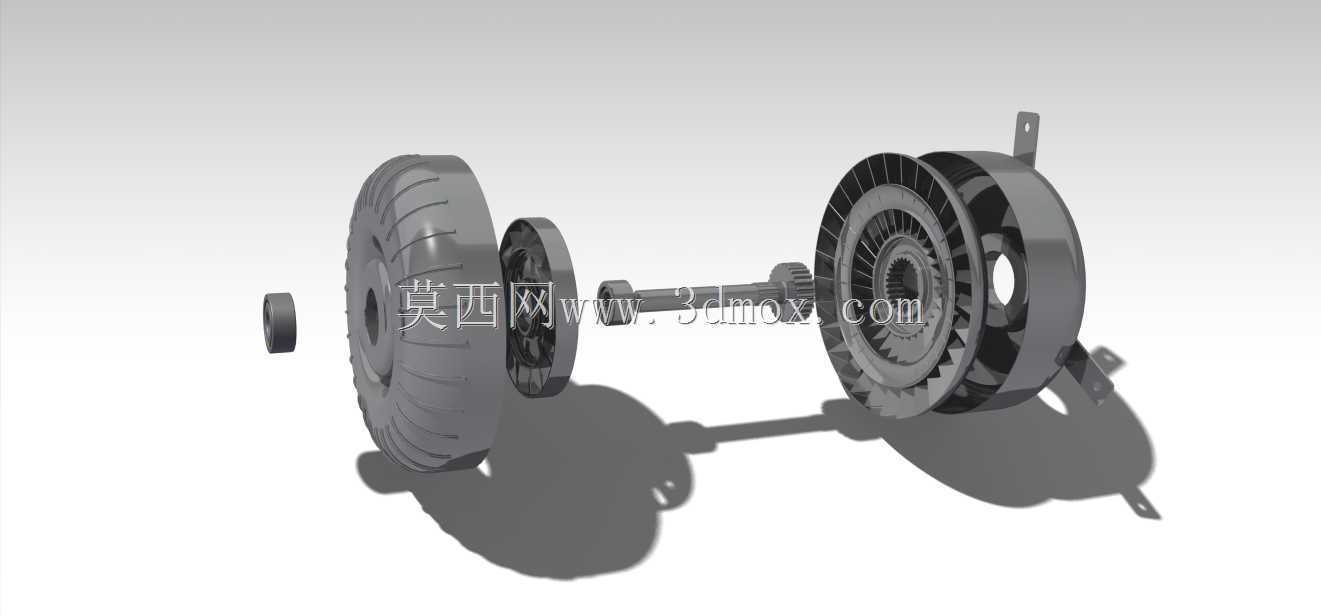

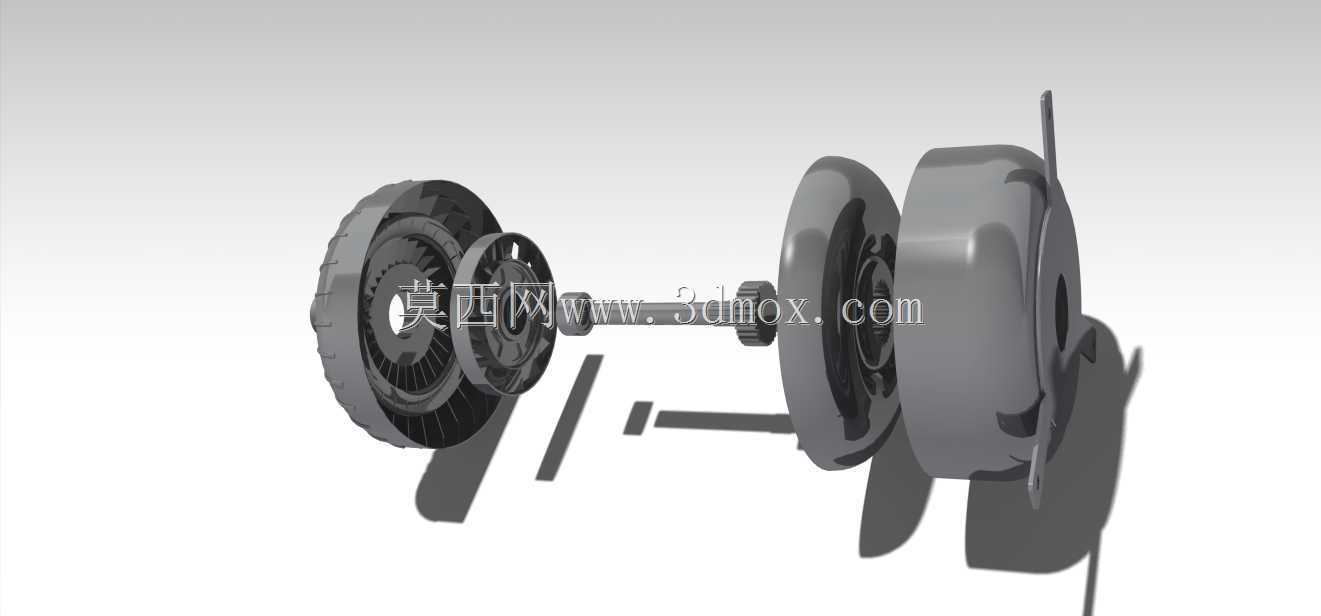

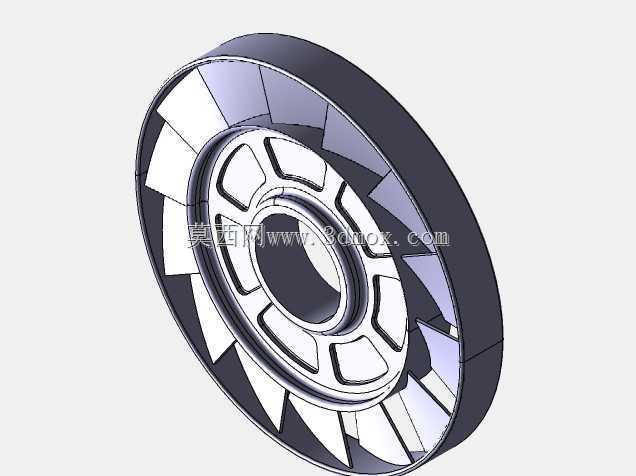

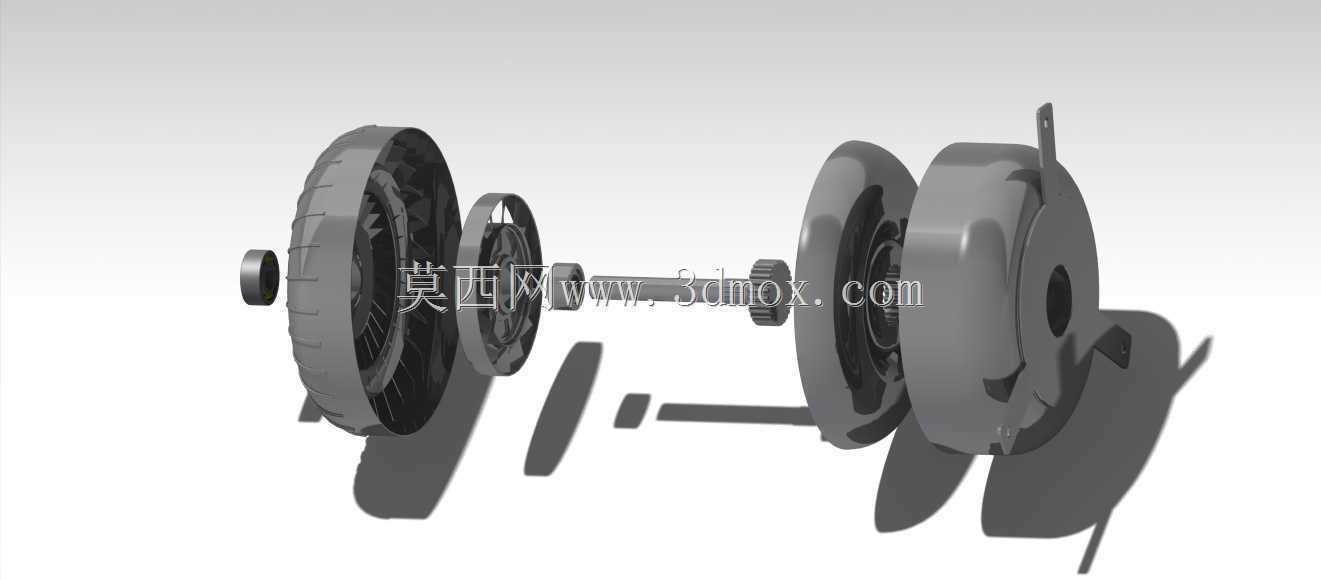

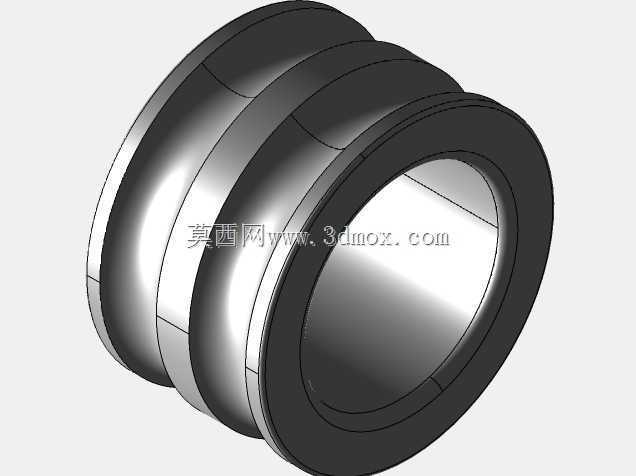

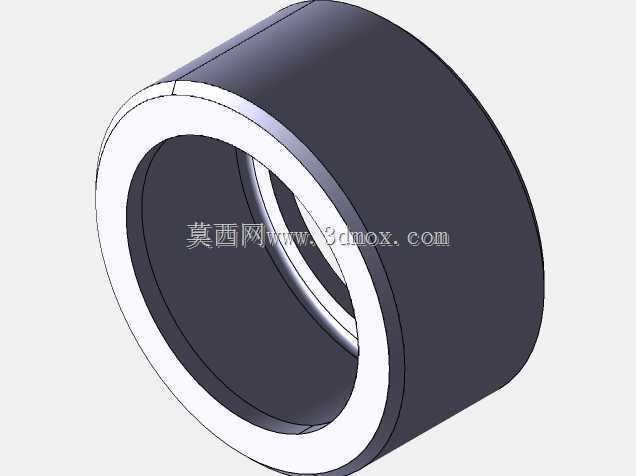

　　这套三维造型围绕液力传动装置的核心部件展开，将变矩器沿轴向拆分呈现，泵轮、涡轮、导轮、输入输出轴、壳体连接耳以及相关轴承配合位置均按装配关系排布，能够直观看到闭式工作腔内油液循环所依赖的叶片通道和各轮系之间的微小轴向间隙。建模时没有把外壳做成不可拆分的封闭体，而是保留了叶轮端面、轮毂花键、轴颈台阶和安装支耳的相对位置，便于在方案评审中说明动力从输入端到输出端的传递路径，也方便后续做干涉检查、装配工艺推演和维修拆装训练。

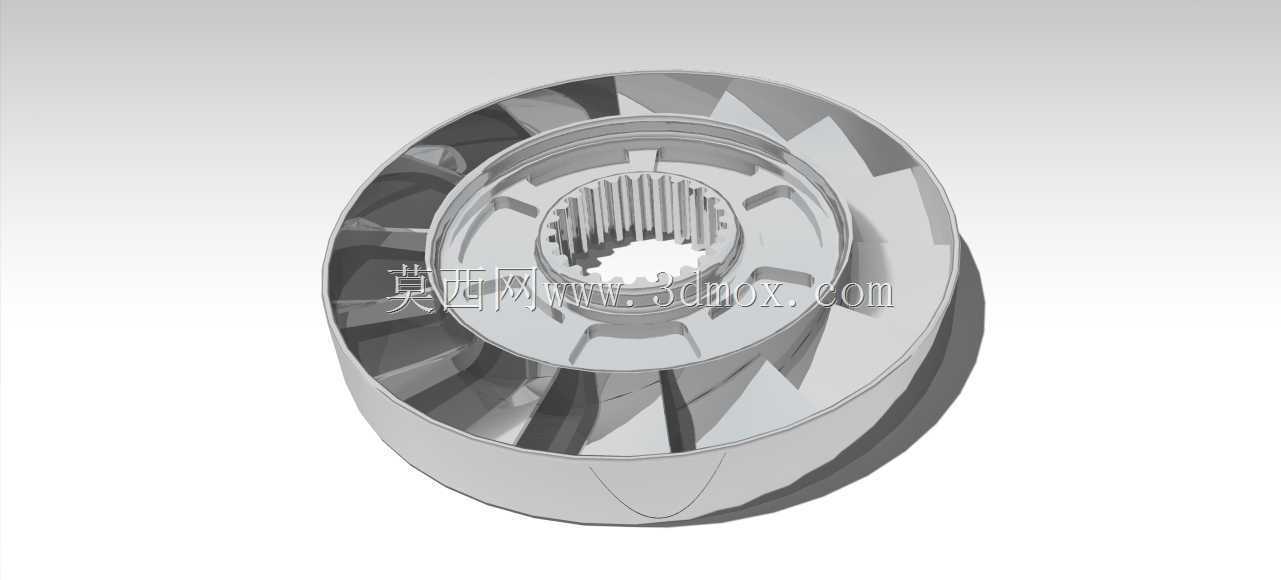

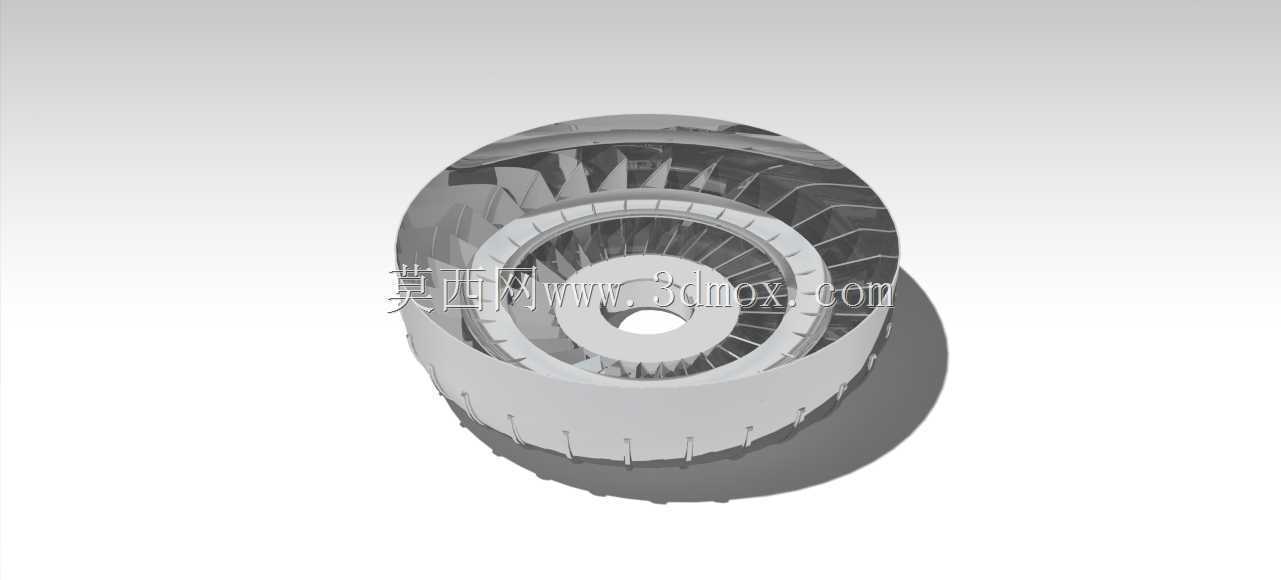

　　从实际用途看，这类部件常用于需要柔性传动和过载缓冲的动力系统中。发动机或电机侧的旋转动力带动泵轮，工作油在离心作用下进入涡轮并推动输出轴，导轮则通过单向支承改变回流方向，使低速工况下能够放大输出转矩。与刚性齿轮传动相比，它在负载突变、起步加速、频繁换向或冲击载荷较明显的场合，可以吸收扭振、降低尖峰载荷，减少传动轴和下游减速器受到的硬性冲击。展示模型将三个叶轮分离后，叶片曲率、内外环边界和轮毂支承关系更加清楚，适合用于讲解液力循环圆、转矩放大区间以及闭锁前后的工作差异。

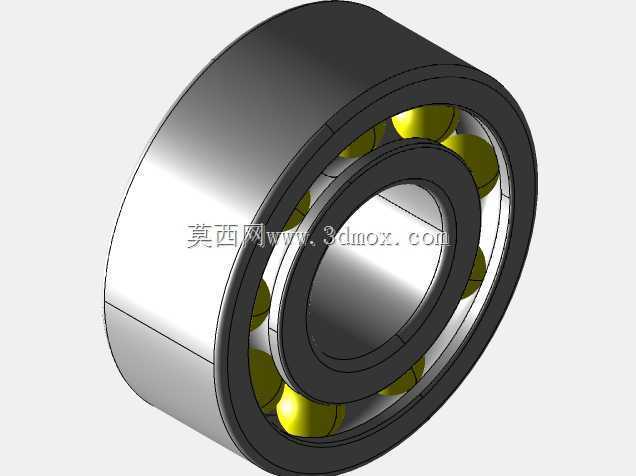

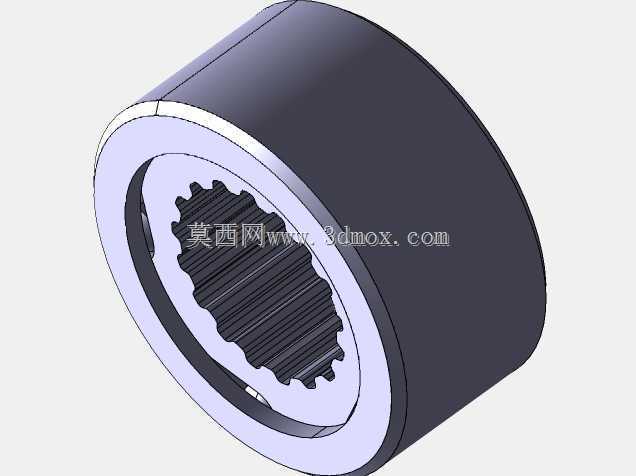

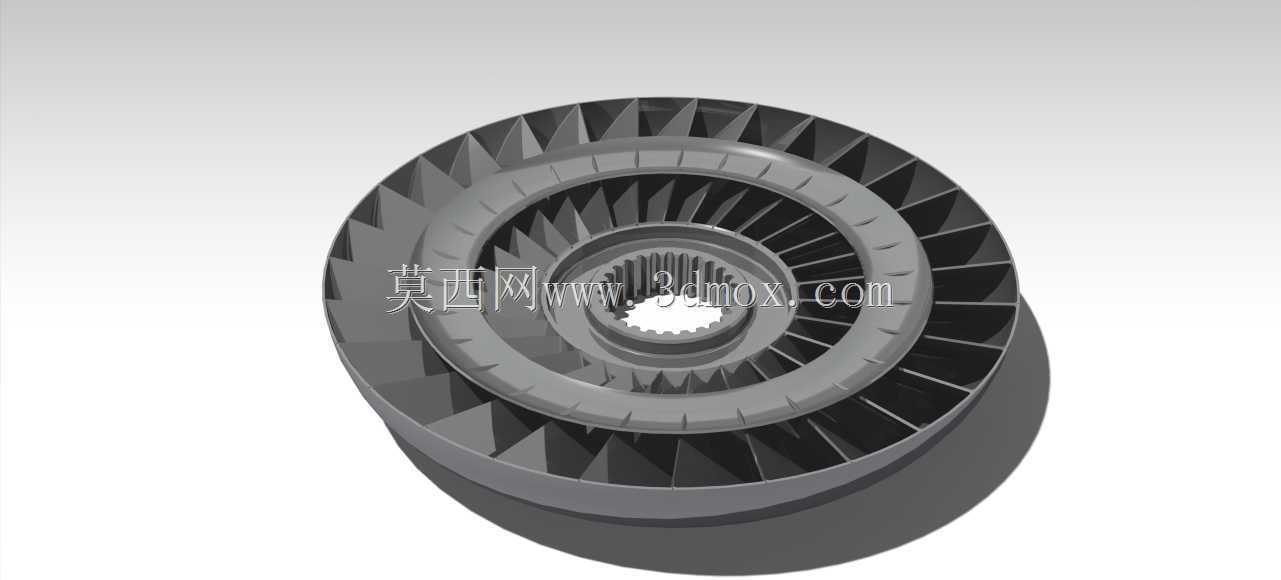

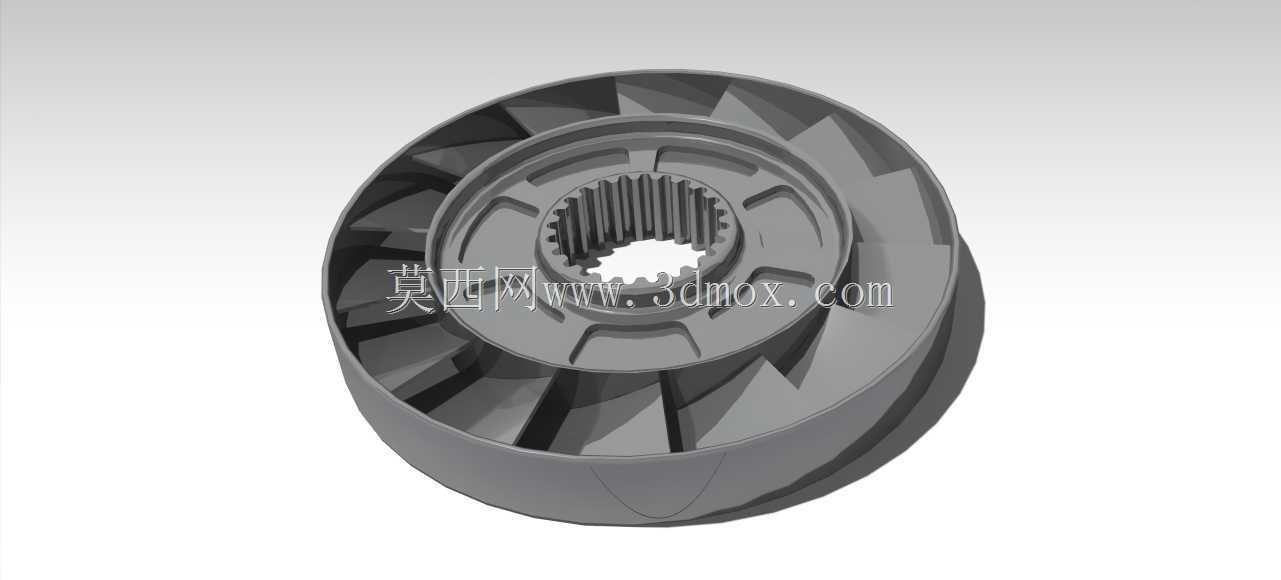

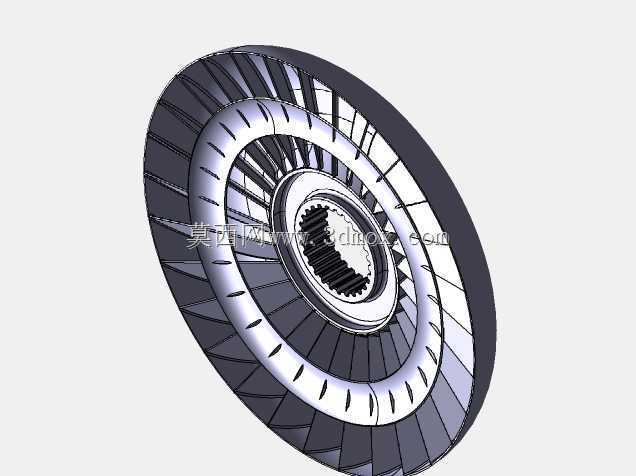

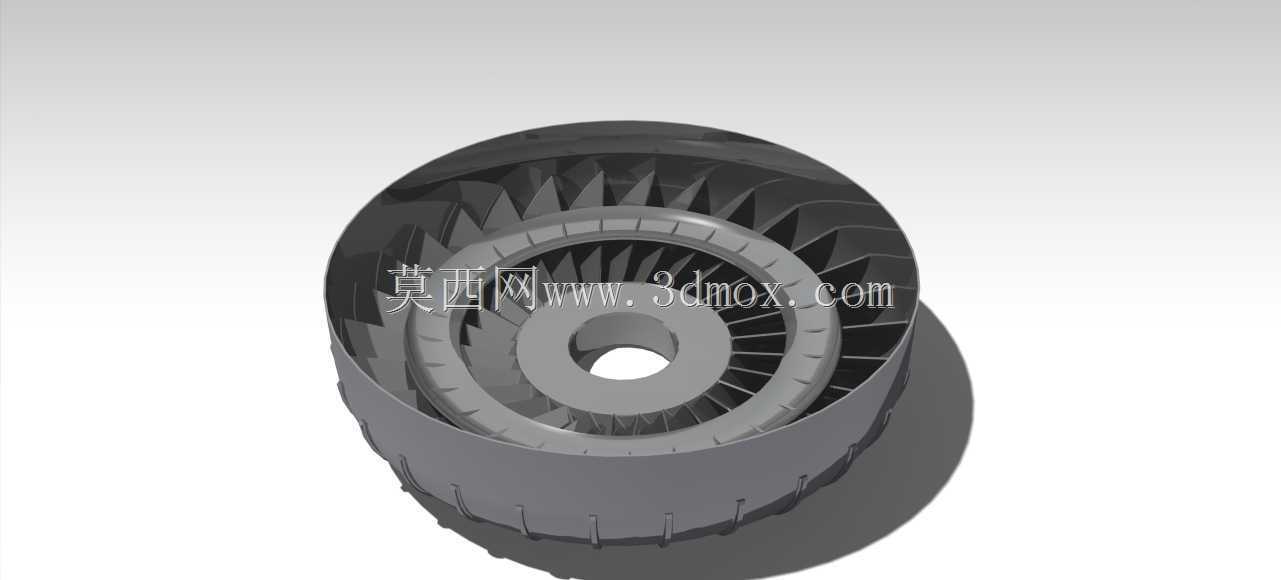

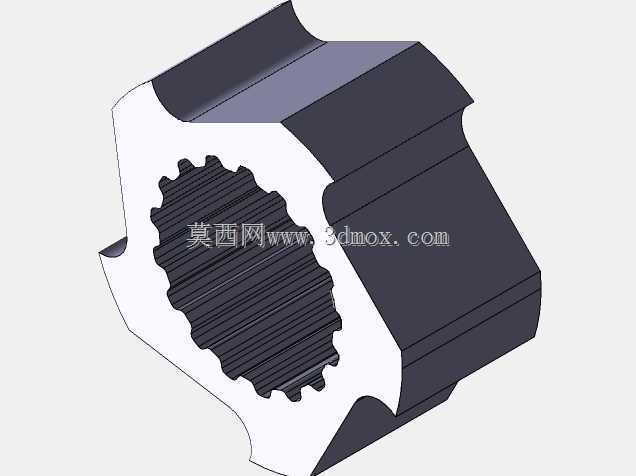

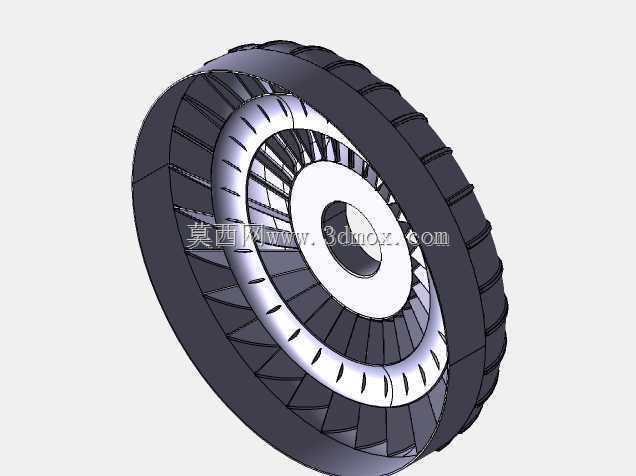

　　结构设计上，泵轮与涡轮通常采用对称布置的循环腔形式，叶片沿径向和轴向同时弯曲，油液从一个叶轮流出后以近似连续的流道进入下一个叶轮。模型中可见的多层环形叶片并非装饰特征，而是决定能容、转矩比和高效区宽度的关键几何要素。导轮位于泵轮和涡轮之间的内圈区域，通过固定或单向离合方式支承，在转速比变化时改变导流角度；若导轮方向或轴向位置设置不当，回流油液会直接冲击泵轮入口，造成效率下降和发热增加。轴系部分需要同时承担定心和转矩传递，花键段、光轴段、轴承位和锁紧结构应分段设置，避免装配时轴承内圈越过花键而损伤配合面。

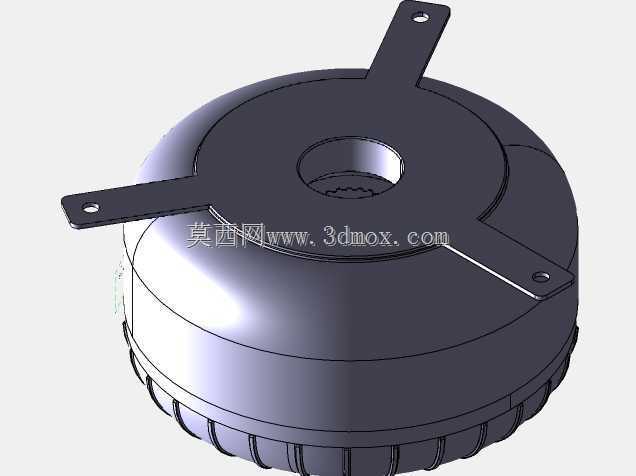

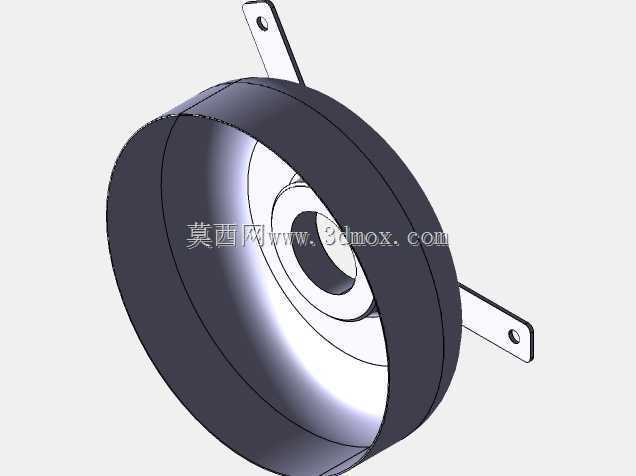

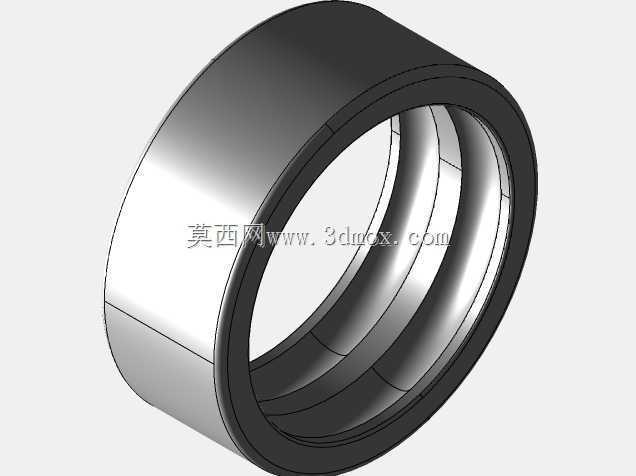

　　外形与安装边界方面，变矩器整体呈盘状回转结构，最大外轮廓由叶轮壳体决定，轴向长度则受输入轴伸入深度、导轮支承座和输出连接法兰共同影响。壳体外侧的支耳、螺栓孔和定位止口需要与动力舱内的支架、飞轮壳或变速器输入端匹配，安装面的平面度和孔位节圆直接影响整机对中。三维布局时应在叶轮外缘与壳体之间保留油液通道和装配余量，在轴端与相邻部件之间留出拆装空间，同时检查轴承、密封件和锁紧螺母是否能沿轴向顺利装入。对于外围管路或冷却接口，还需在壳体切线方向预留扳手空间，避免后期维护时被车架、梁体或护罩遮挡。

　　建模过程中可将叶片、内环、外环和轮毂作为独立特征处理，先建立循环圆子午截面，再按叶片角度规律生成空间曲面，最后通过阵列或厚面封闭得到叶轮实体。这样做的好处是后续调整叶片数、叶型包角或流道宽度时，不必整体重建壳体和轴系。装配阶段应以轴线为基准约束各轮系同轴度，再用轴向间隙控制泵轮、涡轮、导轮之间的相对位置；轴承可按标准件接口预留，不必在总装中过度细化滚动体，但配合直径、圆角退刀槽和挡圈位置应当表达完整。通过这种拆解式结构呈现，设计人员能够同时核对流道几何、轴系支承、壳体安装和维修边界，使液力传动方案在进入详细设计前就能暴露装配与空间冲突。
